Mô tả

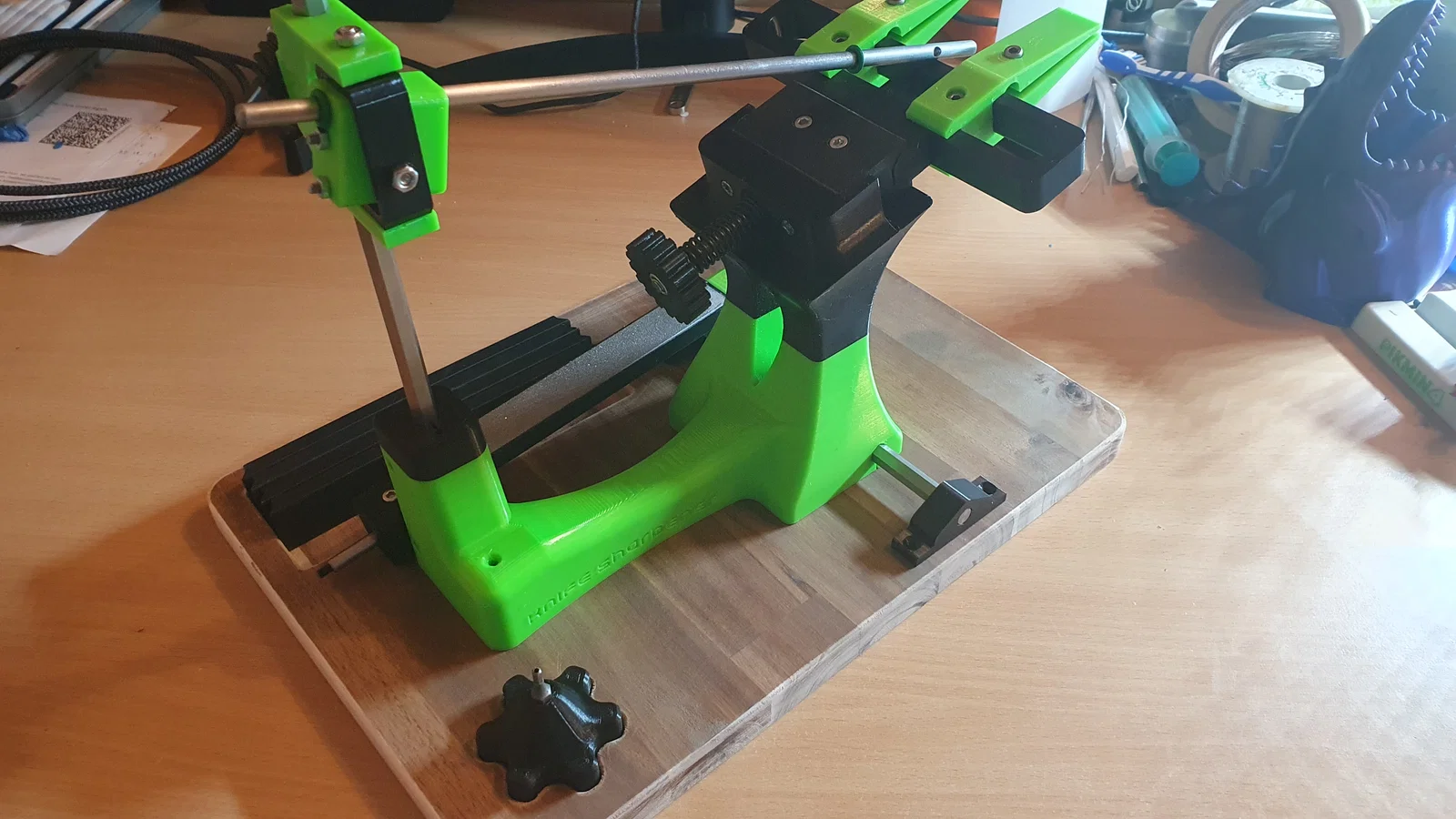

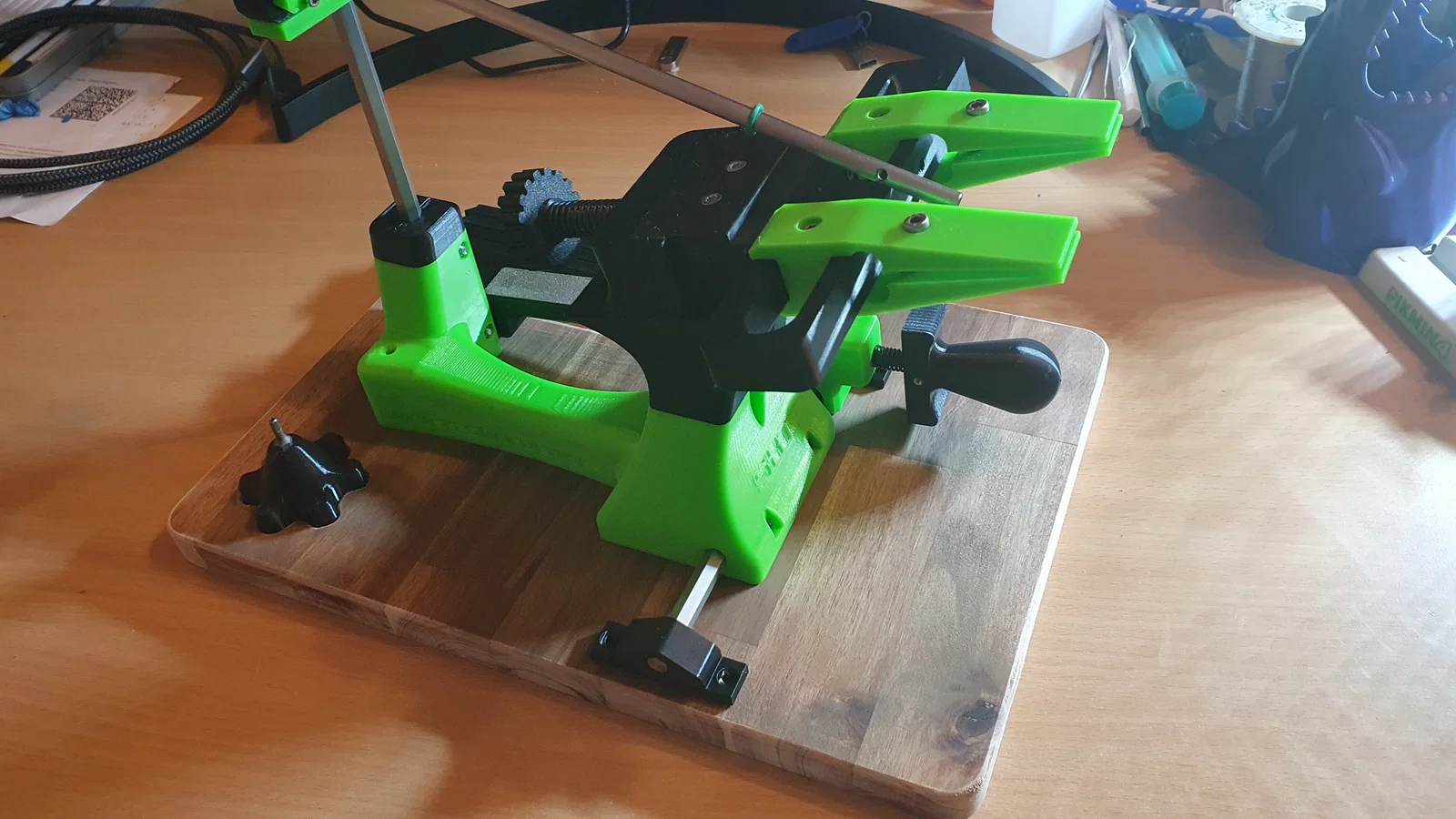

Ở đây mình giới thiệu mẫu thiết kế dụng cụ mài dao của mình!

Mình muốn thiết kế một dụng cụ mài dao có chức năng xoay (rotation) để hoạt động hiệu quả mà nhìn cũng đẹp. Mình nghĩ là mình đã làm được khá ổn.

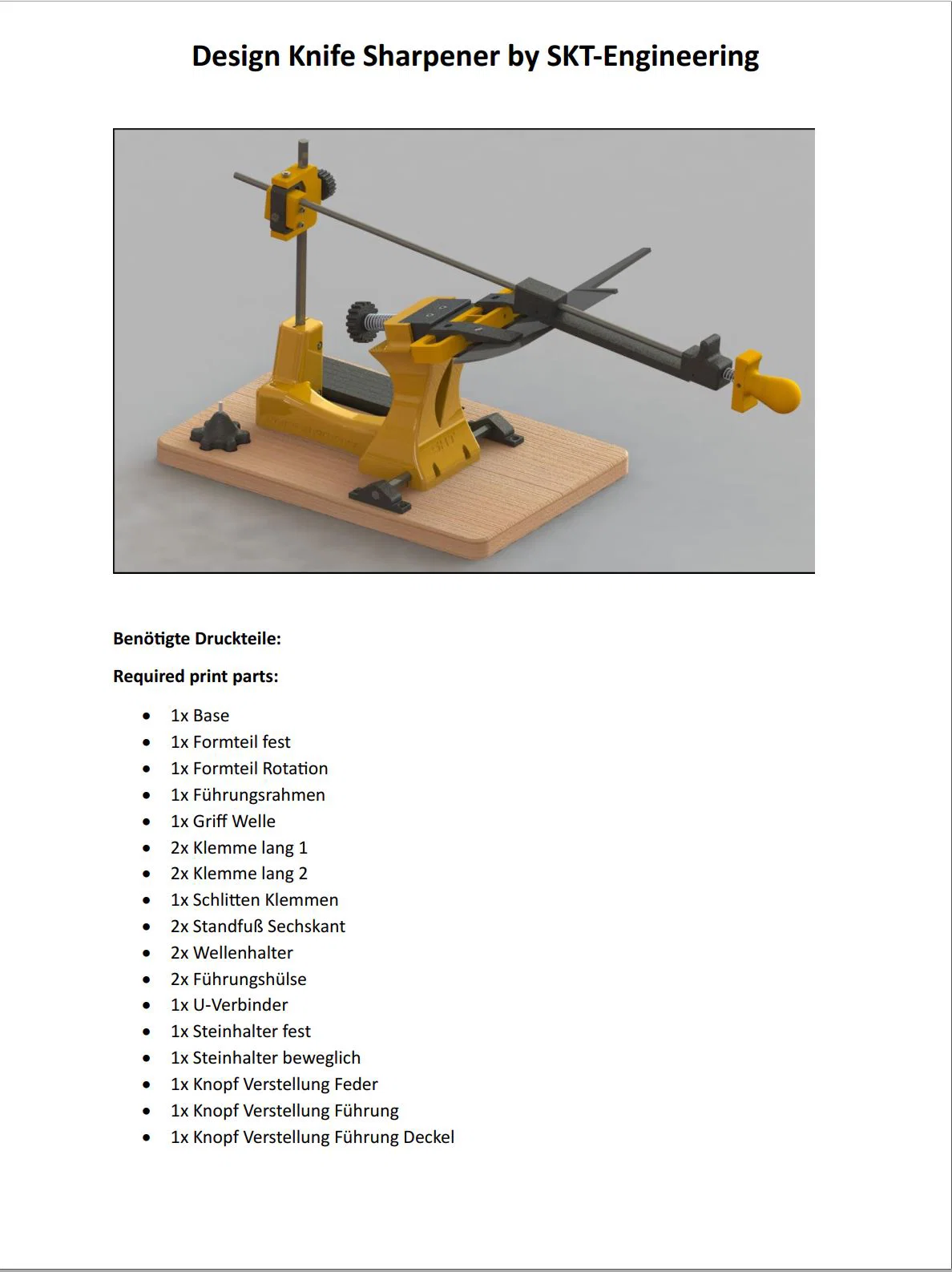

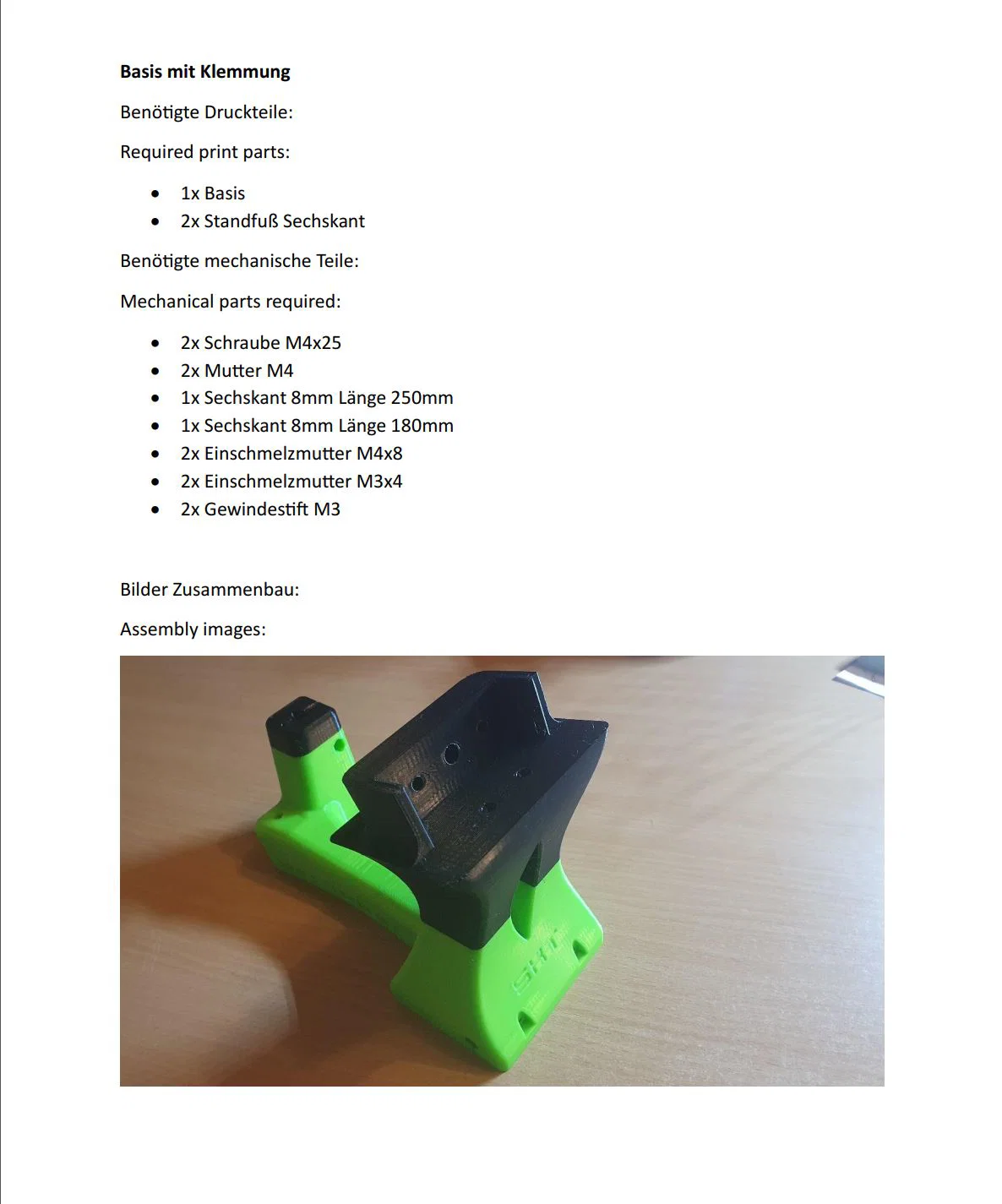

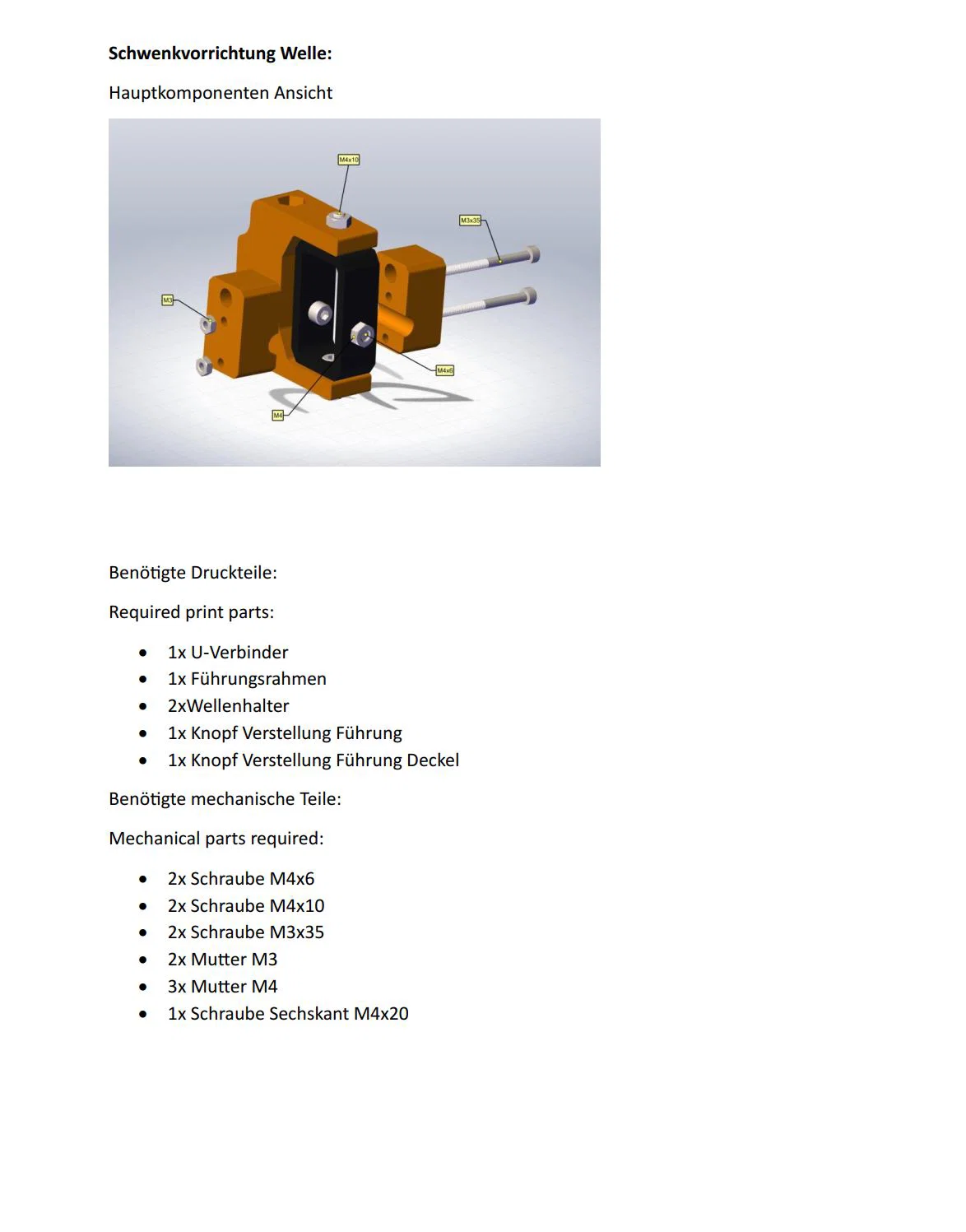

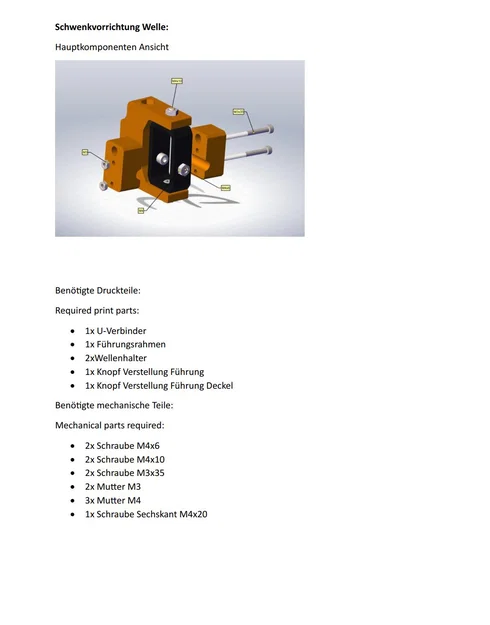

Hướng dẫn lắp ráp được viết bằng tiếng Đức và tiếng Anh!!!

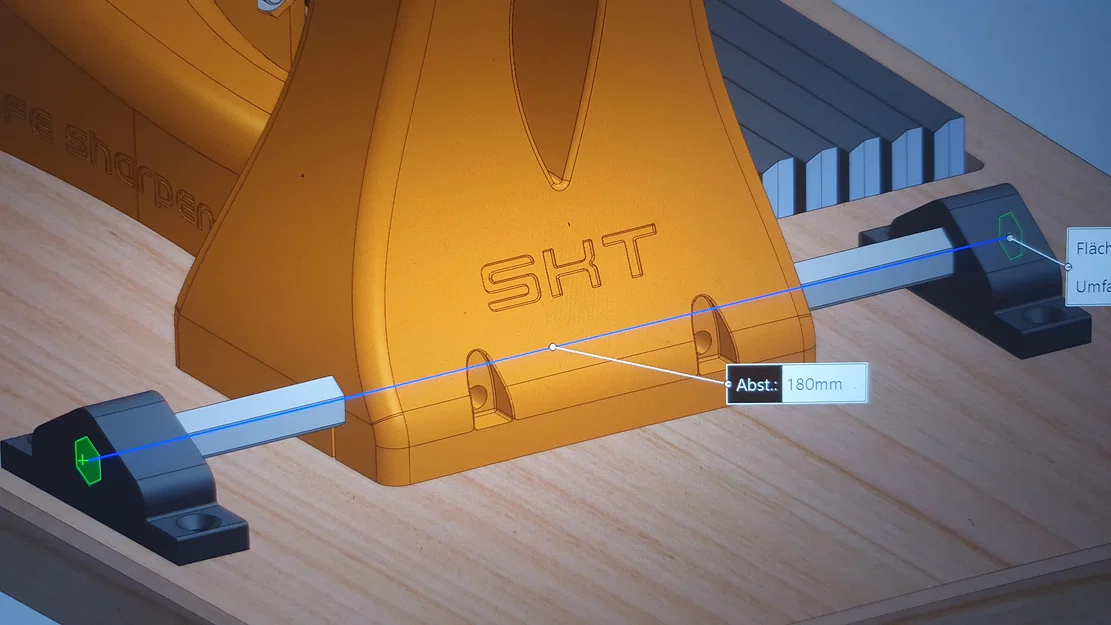

Tất cả file in đều ở định dạng STL, còn toàn bộ bộ mài dao (bao gồm tất cả linh kiện) có kèm file STEP!

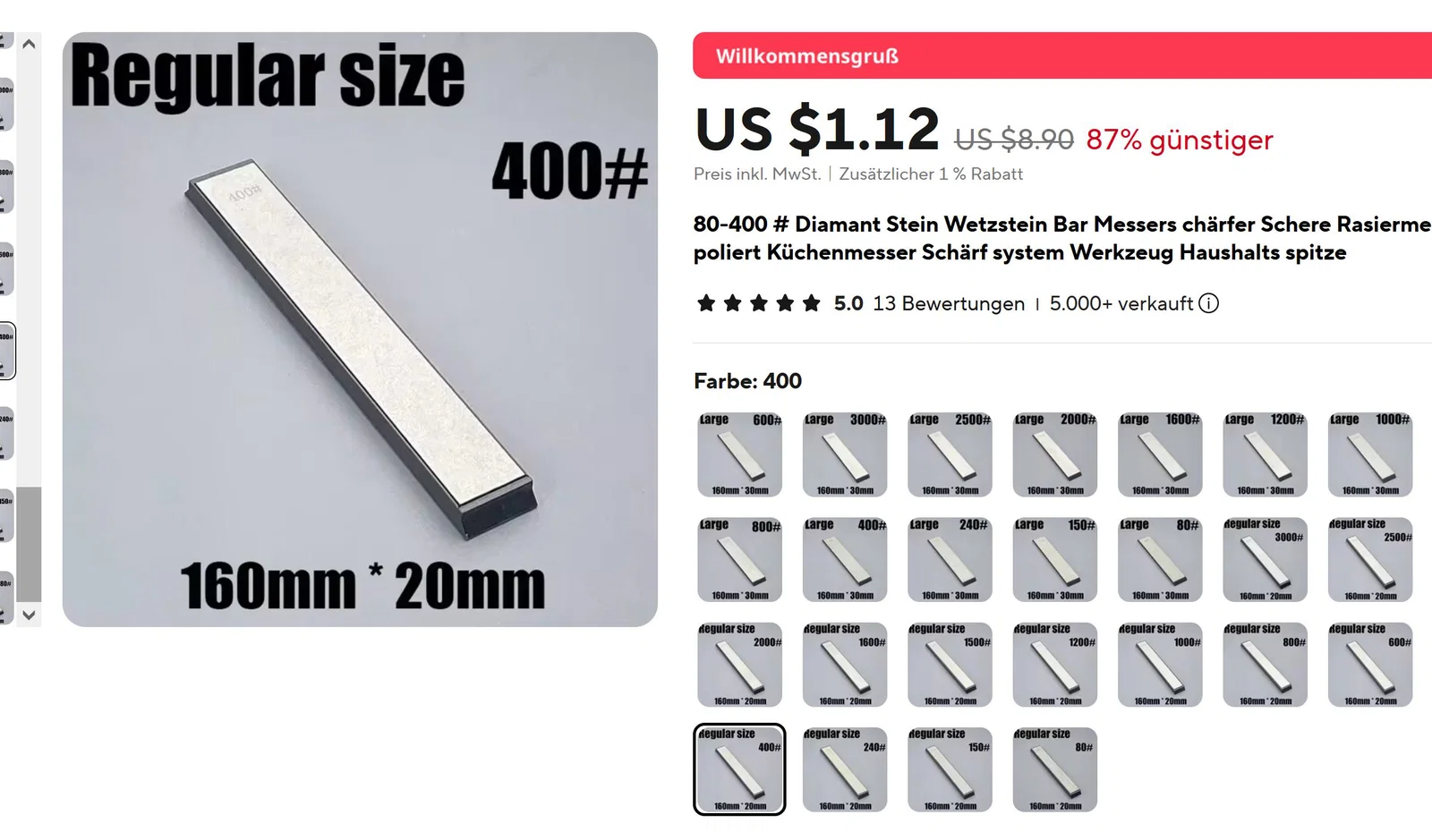

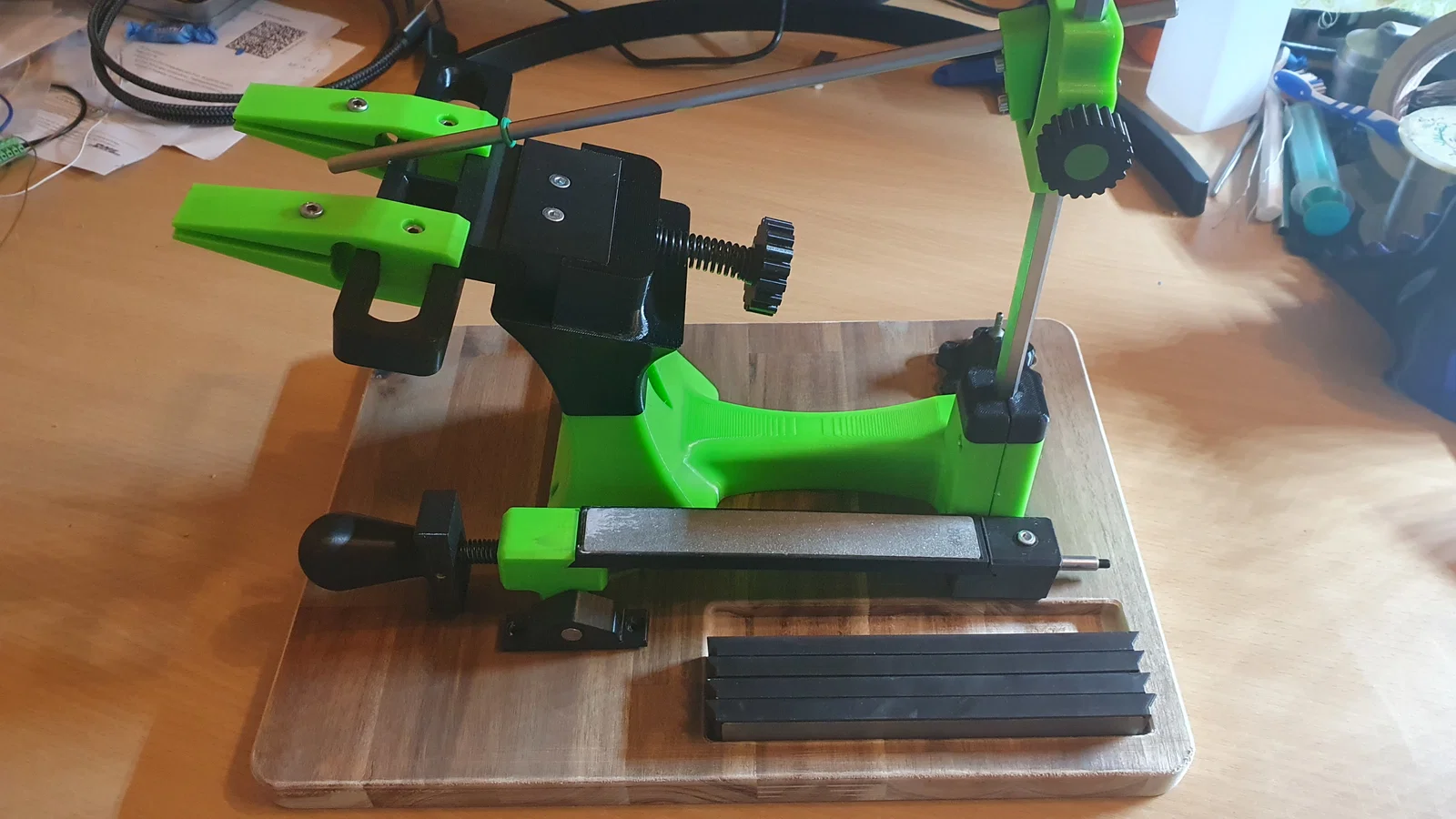

Sử dụng đá mài kim cương tiêu chuẩn kích thước 160x20mm, có thể mua trên Alixpress với giá rẻ theo từng viên!

Cần 2 lò xo nén (compression springs):
Kích thước tính bằng mm:

1x10x30
1,5x13x45

Here I present you my design knife sharpener!

I wanted to design a knife sharpener with a rotation function that works well and also looks good. I think I have succeeded well.

The assembly instructions are written in German and English!!!

All print files are available in STL format, the complete cutter including all components as STEP file!

Standard diamond grinding stones in 160x20mm are used, which can be bought at Alixpress for little money per piece!

2 compression springs are required:
Dimensions in mm:

1x10x30
1,5x13x45

Coi thêm Ẩn bớt

Thông số in

Định dạng
pdfstepstl
Số file mô hình
21
Tổng dung lượng
88,9 MB
File lớn nhất
48,9 MB
