Ngàm gắn Stealthburner: Neptune 4

Ghi chú quan trọng:

• Nên in bằng ABS, ASA hoặc PC-ABS với Voron print settings. (40% cross-hatch hoặc gyroid infill, 5 walls, 5 top & bottom layers, ép line width .4mm cho tất cả line types).
• Mẫu này dùng được cho cả Neptune 4 Pro và Neptune 4 Max. Có thể cũng sẽ hợp với Neptune 4 Plus nhưng mình chưa test được.
• Nếu bạn thấy mình giải thích chưa đủ rõ thì mình xin lỗi. Mình không muốn trở thành người duy nhất làm được vụ này, mà lúc làm mình cũng không ghi chép lại chi tiết. Bạn ráng tự mày mò tới đích trước, chỉ hỏi khi thật sự bị kẹt.

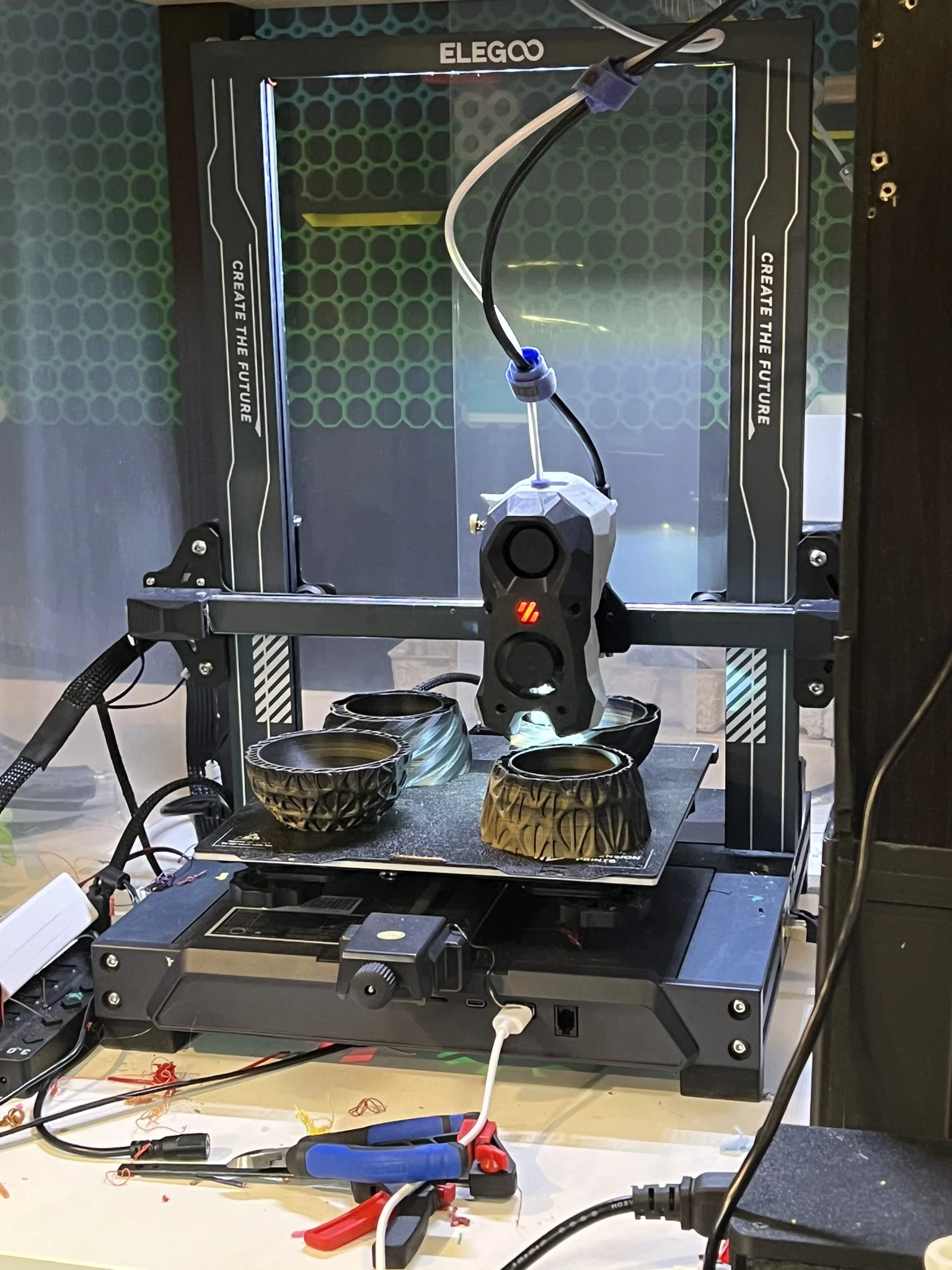

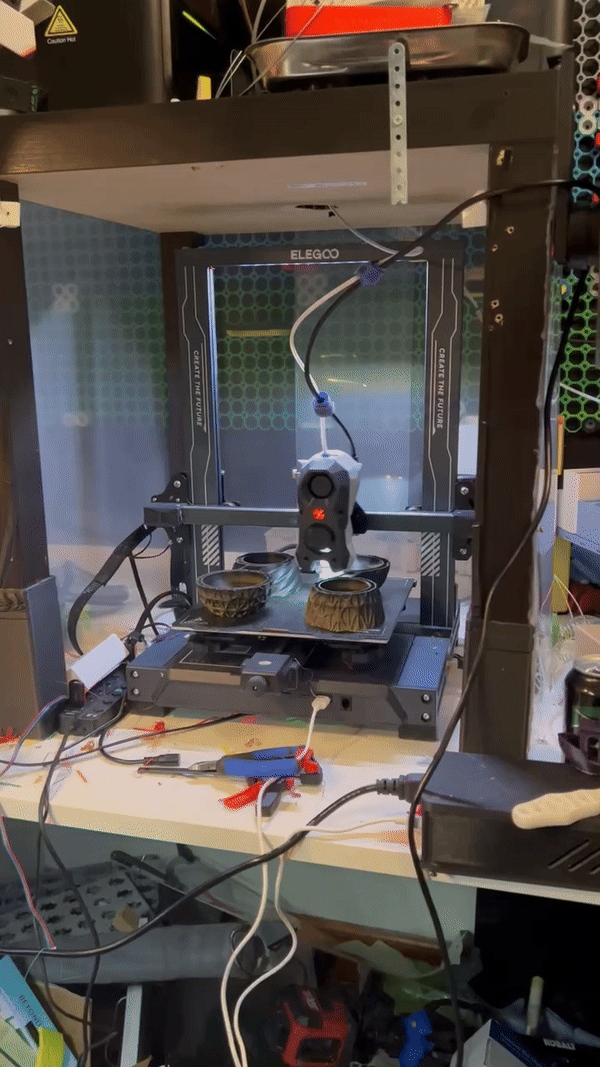

Mẫu này mình làm mất vài tuần và hơn cả chục lần chỉnh sửa mới ra được bản ổn. Nó cho phép bạn gắn Stealthburner lên N4Pro một cách chắc chắn.

BOM

M3x4x5 Heat Set Inserts - 10x - https://amzn.to/3VT0evT

M3x8 SHCS - 1x - https://amzn.to/3VTpemI

M3x16 SHCS - 3x - https://amzn.to/3L1YRop

Các phần còn lại thì nên đã có sẵn trong bộ Stealthburner của bạn.

Chỉnh sửa phần cứng hiện có

Có thể bạn sẽ muốn dùng cái pancake motor từ toolhead Neptune của bạn. Đừng. Mình đã mất nguyên 1 tuần “đau khổ” vì vụ đó. Cứ mua đúng loại motor mà Stealthburner khuyến nghị.

Cảm biến bed (bed sensor) từ toolhead cũ có thể tái sử dụng. Bạn cần set NPN jumper và sensor voltage jumper lên 24v. Bạn cũng sẽ phải nối dài dây của nó.

Làm sao để máy in chạy được:

Có lẽ mình sẽ không ra hướng dẫn step-by-step để cấu hình phần mềm, vì quá trình này lấy của mình cả mấy tháng. Nhưng đại ý sẽ là:

• OpenNept4une - Bắt buộc - https://github.com/OpenNeptune3D/OpenNept4une
• BTT U2C v2.1 - https://amzn.to/4bud7S1
• BTT EBB SB2209 - https://amzn.to/3VQbysU

Khi build Stealthburner, mình rất khuyến nghị bạn lấy các file đã được chỉnh trong dự án ERCFv2, có Filament Cutter và dual filament sensors ngay trong toolhead: https://github.com/Enraged-Rabbit-Community/ERCF_v2/tree/master/Recommended_Options/ERF_Filament_Cutter/Stls

Update V2: Nâng cảm biến bed lên 2mm để tránh bị va chạm (collision).
