HighV Fan Shroud cho Prusa i3 MK3(s)(+)

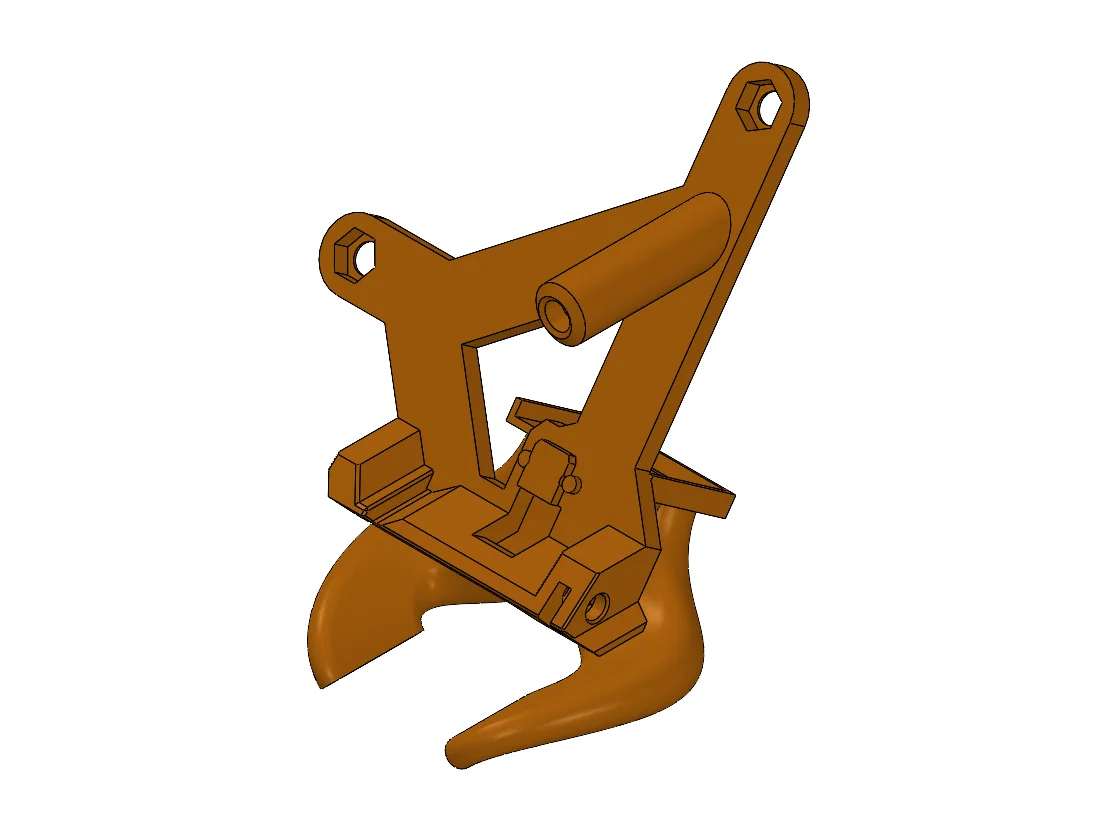

Ống dẫn gió làm mát chi tiết (part cooling duct) này cải tiến so với thiết kế zin theo 2 điểm:

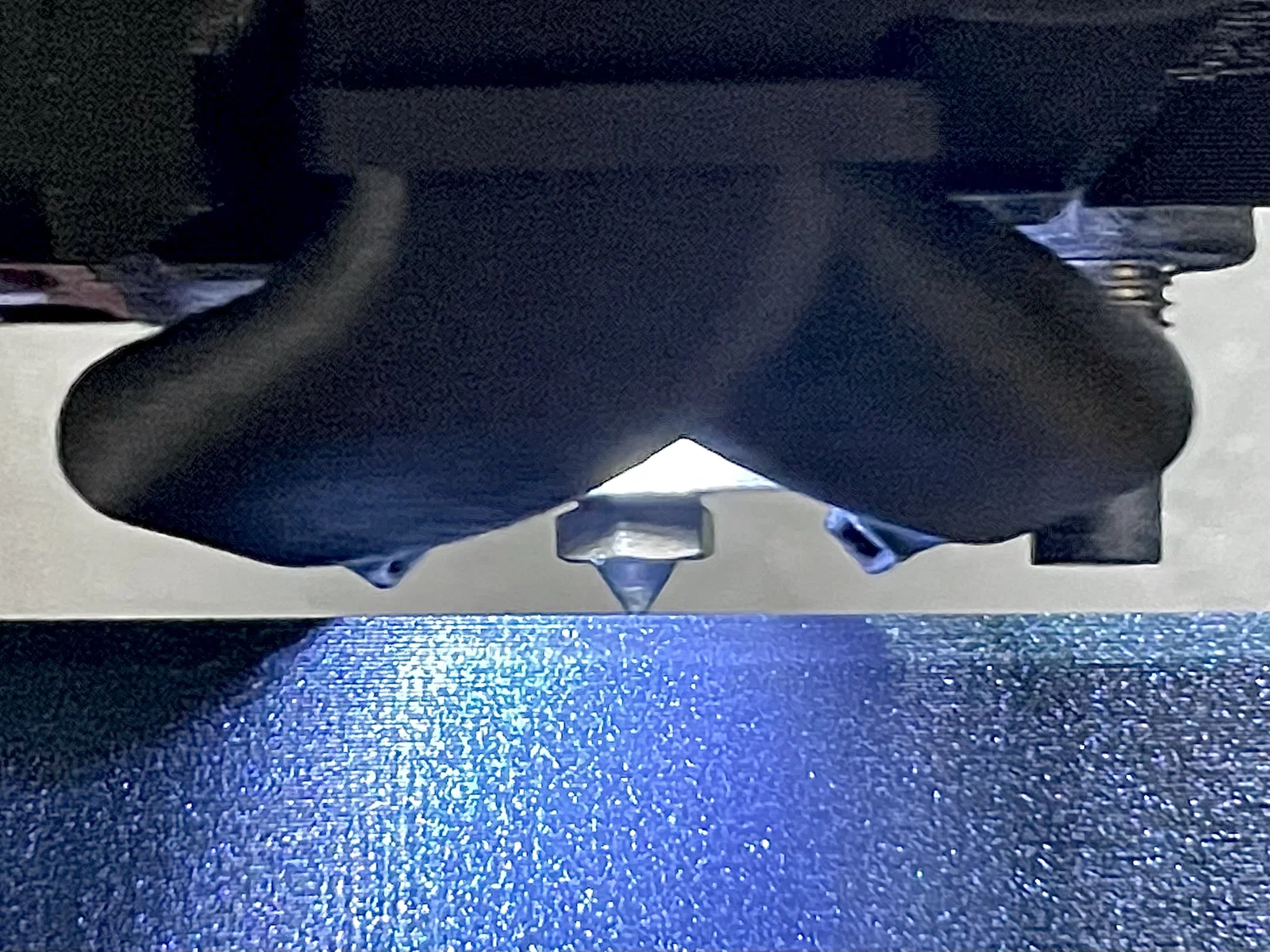

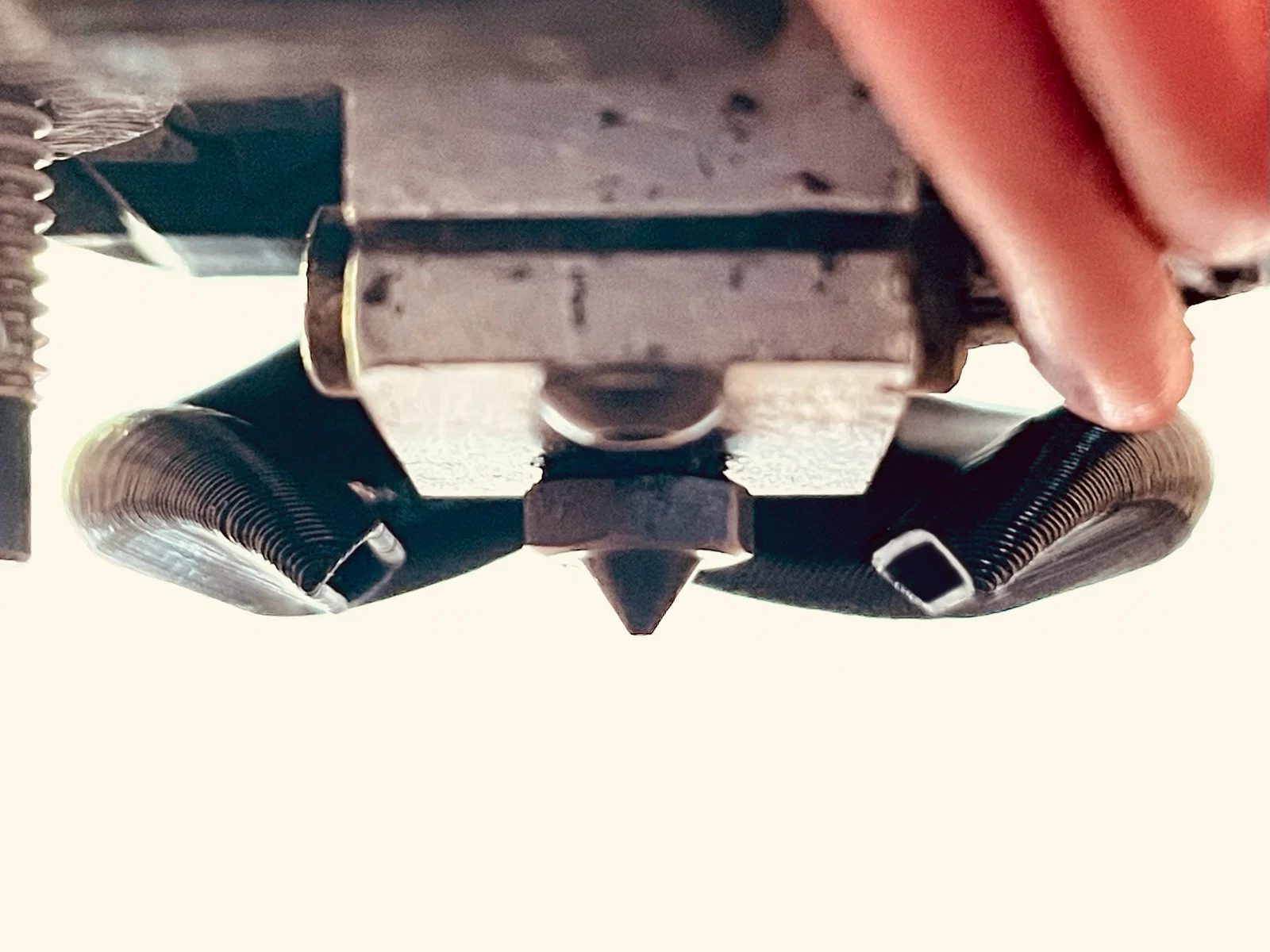

1. Nó gom luồng gió từ quạt làm mát chi tiết thành các tia gió vận tốc cao, đặt gần đầu nozzle hơn so với shroud zin, giúp tăng hiệu quả làm mát.

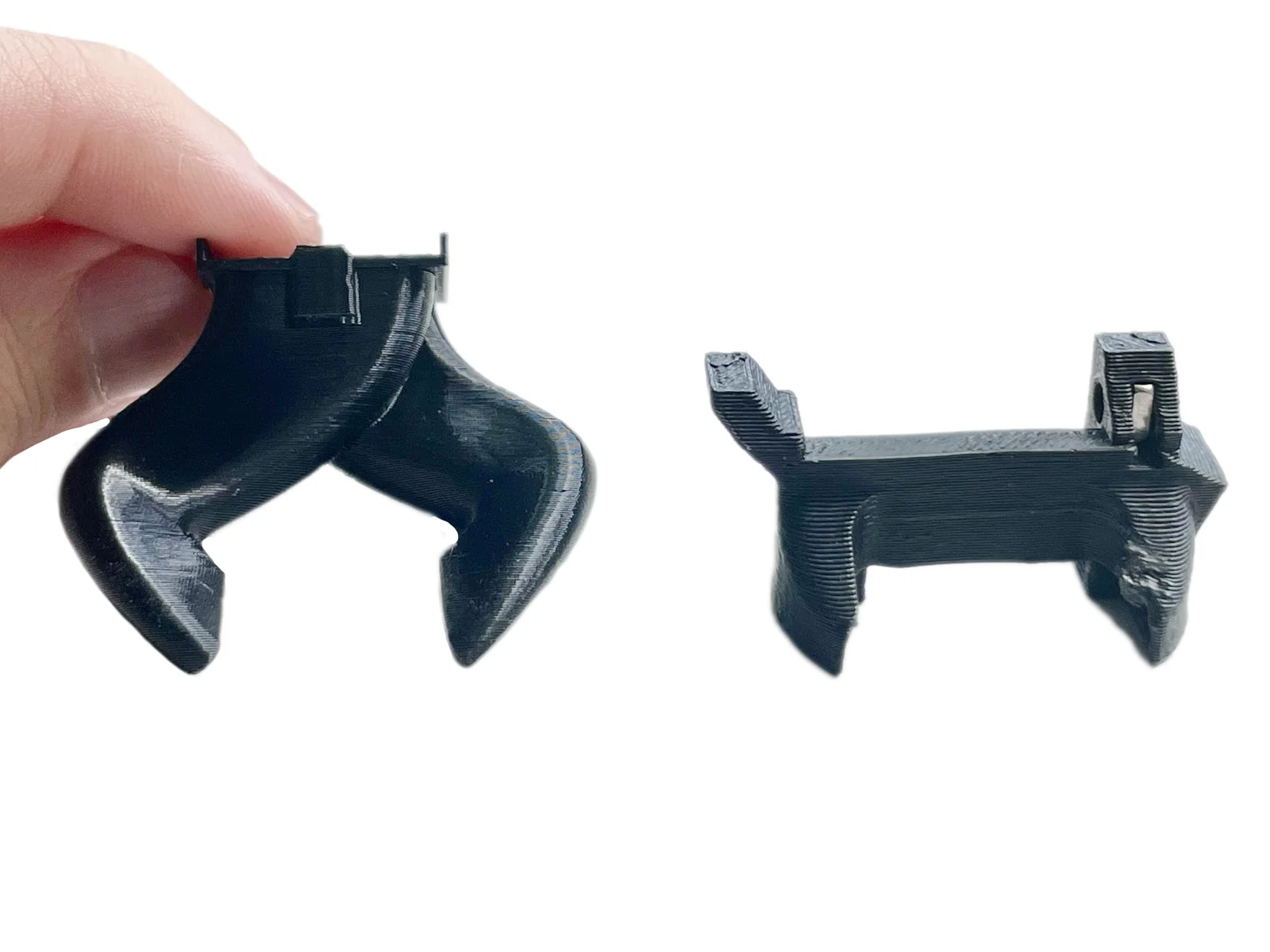

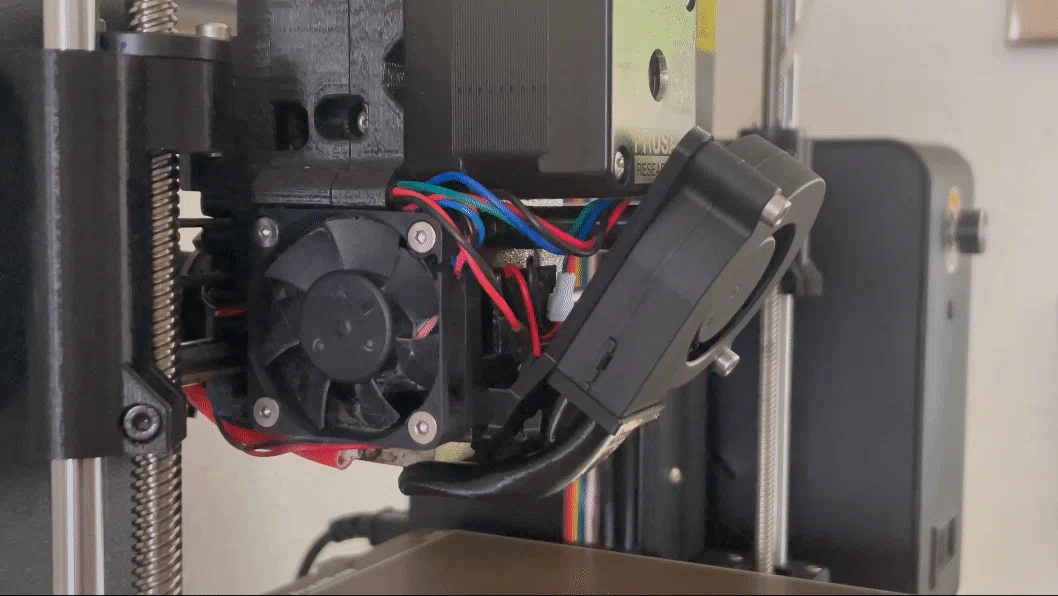

2. Duct gắn theo kiểu tháo/lắp nhanh (quick disconnect), nên có thể tháo ra rất lẹ để vệ sinh nozzle và heat block, hoặc thay nozzle.

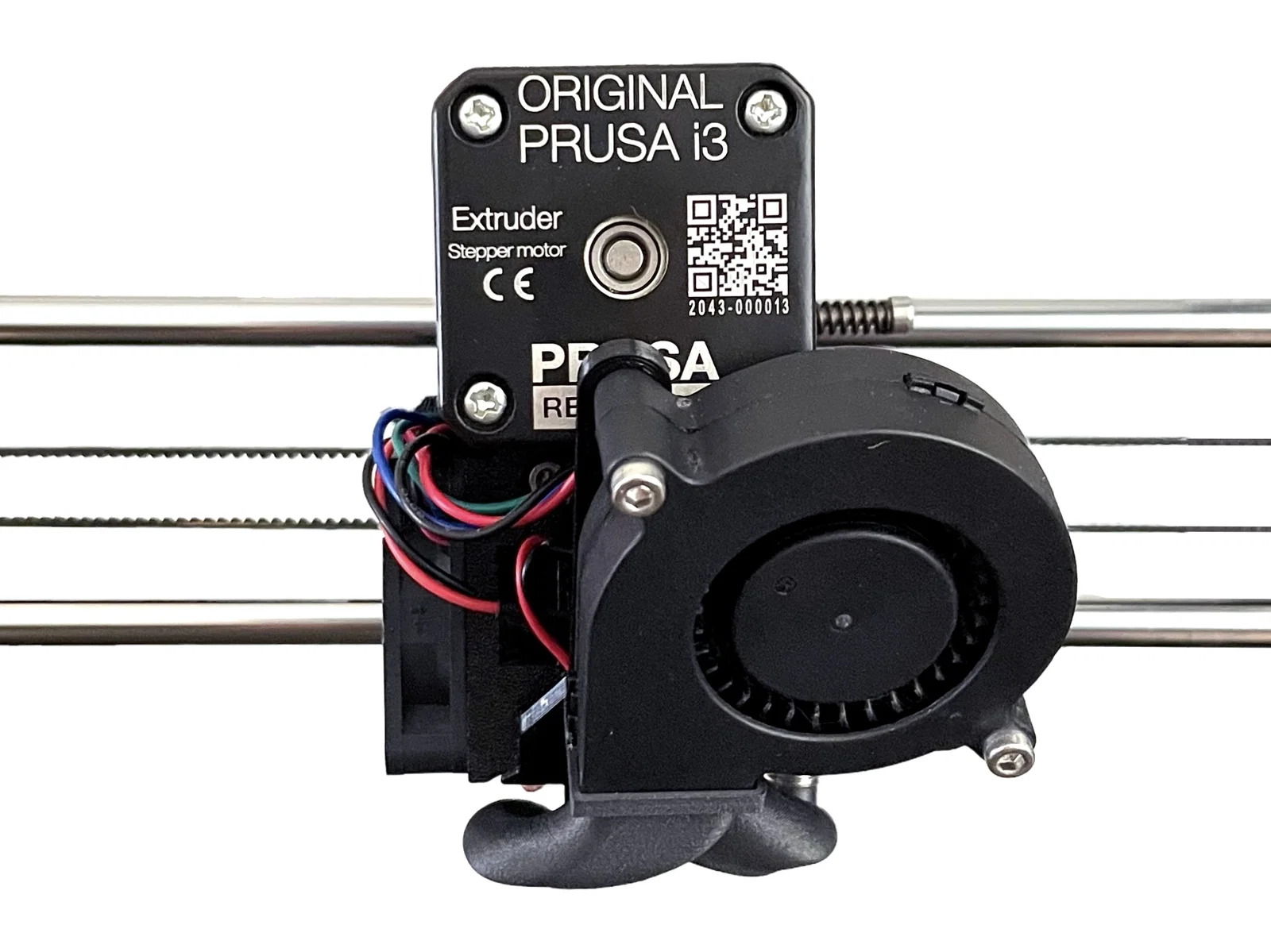

Thiết kế này dùng đúng các điểm bắt và phần cứng (mounting hardware) zin cho quạt blower và fan shroud, nên đổi qua mẫu này nhanh gọn, không lằng nhằng. Tổng thời gian in cho các phần khoảng 1 giờ 30 phút với profile Prusa i3 MK3 tiêu chuẩn.

Nếu bạn thích thiết kế của mình thì đăng ảnh bản in, để lại bình luận, và thả like giúp mình nha!

Ghi chú:

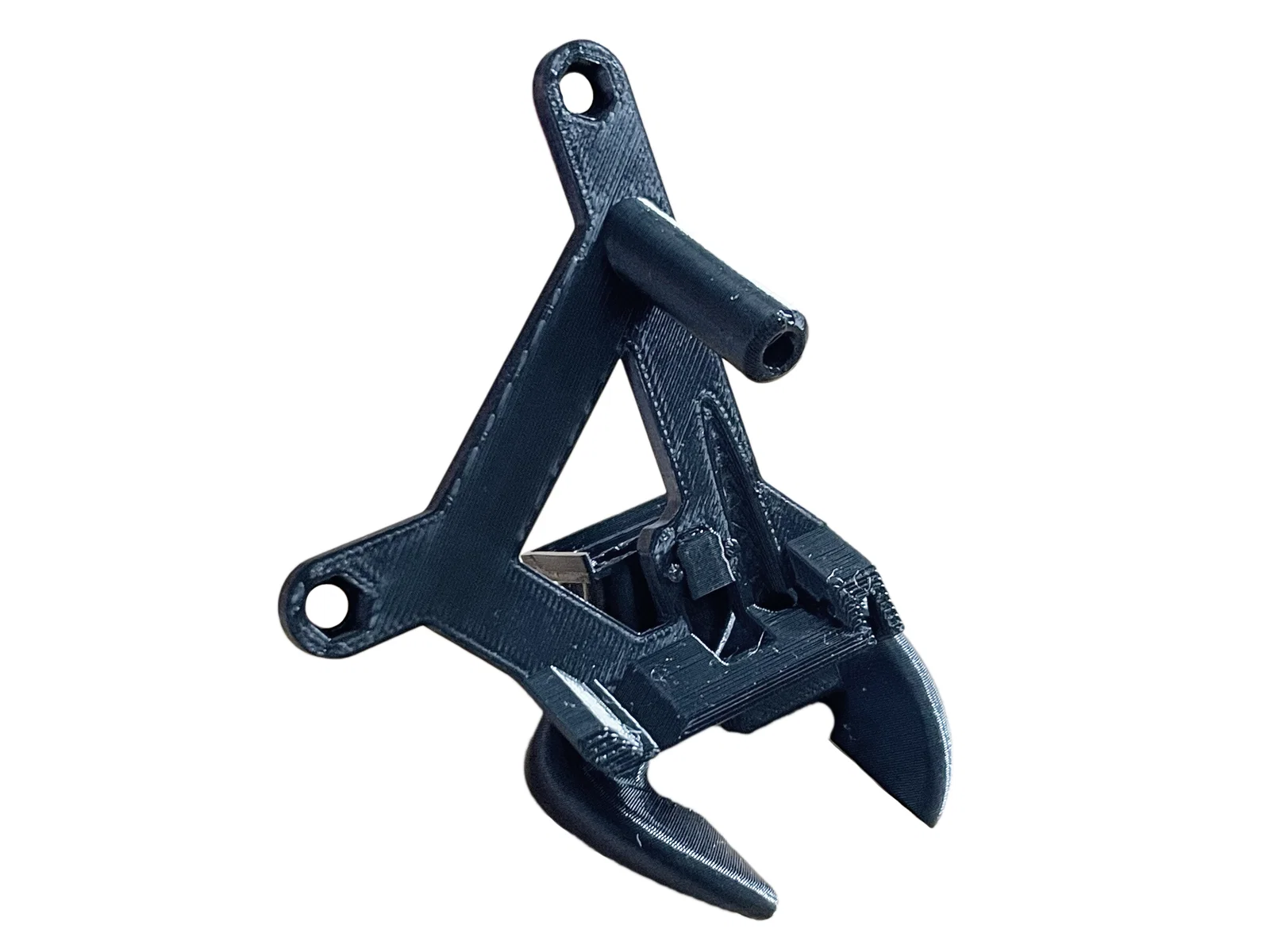

• Chỉ cần supports cho phần đế của duct. Xem file .3mf.
• Ngàm gắn LED (tùy chọn) phù hợp LED chụp tròn chuẩn 3mm.
• Vật liệu khuyến nghị: PETG hoặc các vật liệu chịu nhiệt cao như PA hoặc PC.

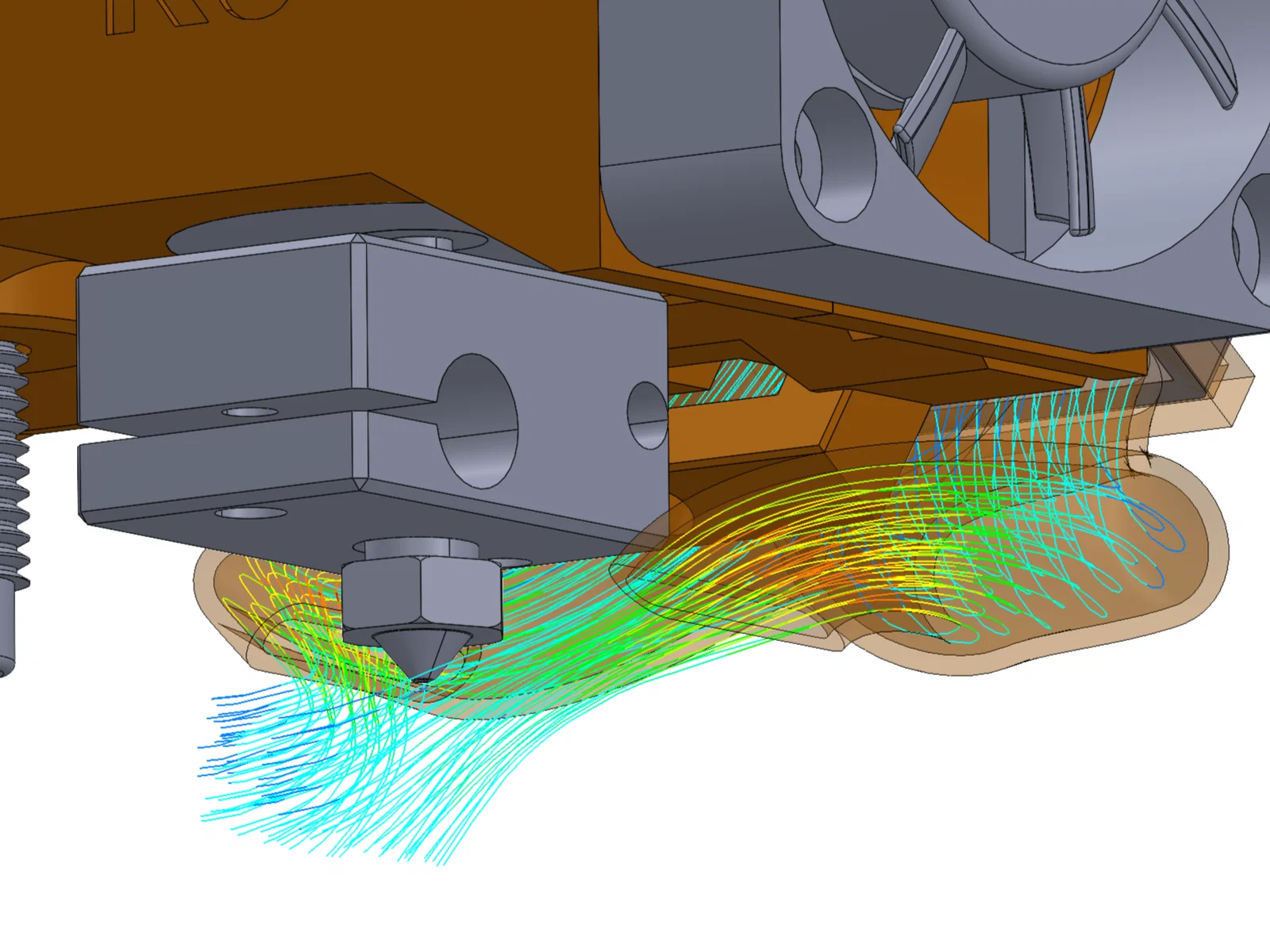

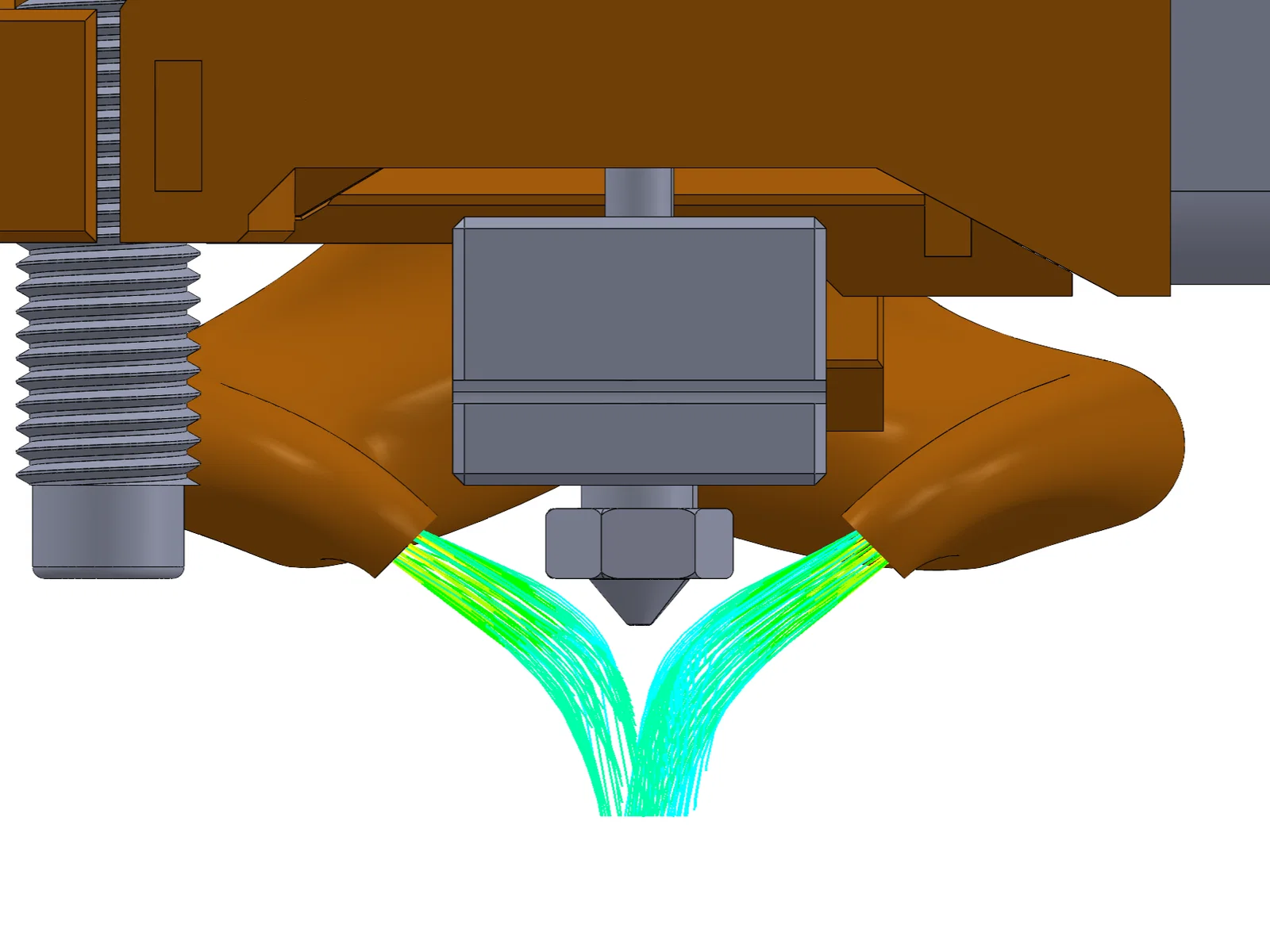

Mô phỏng: Mình chạy mô phỏng dòng chảy trong SolidWorks dựa trên thông số quạt theo datasheet của hãng OEM (Sunon), và đặt độ nhám bề mặt 50 micron để mô phỏng chất lượng bề mặt của chi tiết in FDM. Kết quả cho thấy vận tốc dòng tăng từ khoảng 5 m/s ở cửa vào lên 20 m/s ở cửa ra.
