Giá đỡ cho modul khởi động mềm trên máy cắt góc Scheppach HM90SL

Tác giả arminth

Lượt tải
19
Lượt thích
3
Lượt coi
411
Bình luận
1

File 3 920,7 KB

  • casesoftstart_1766117670.stlSTL · 411,4 KB
  • casesoftstart_1766117671.scadSCAD · 1,6 KB
  • casesoftstart_big_1766117672.stlSTL · 507,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

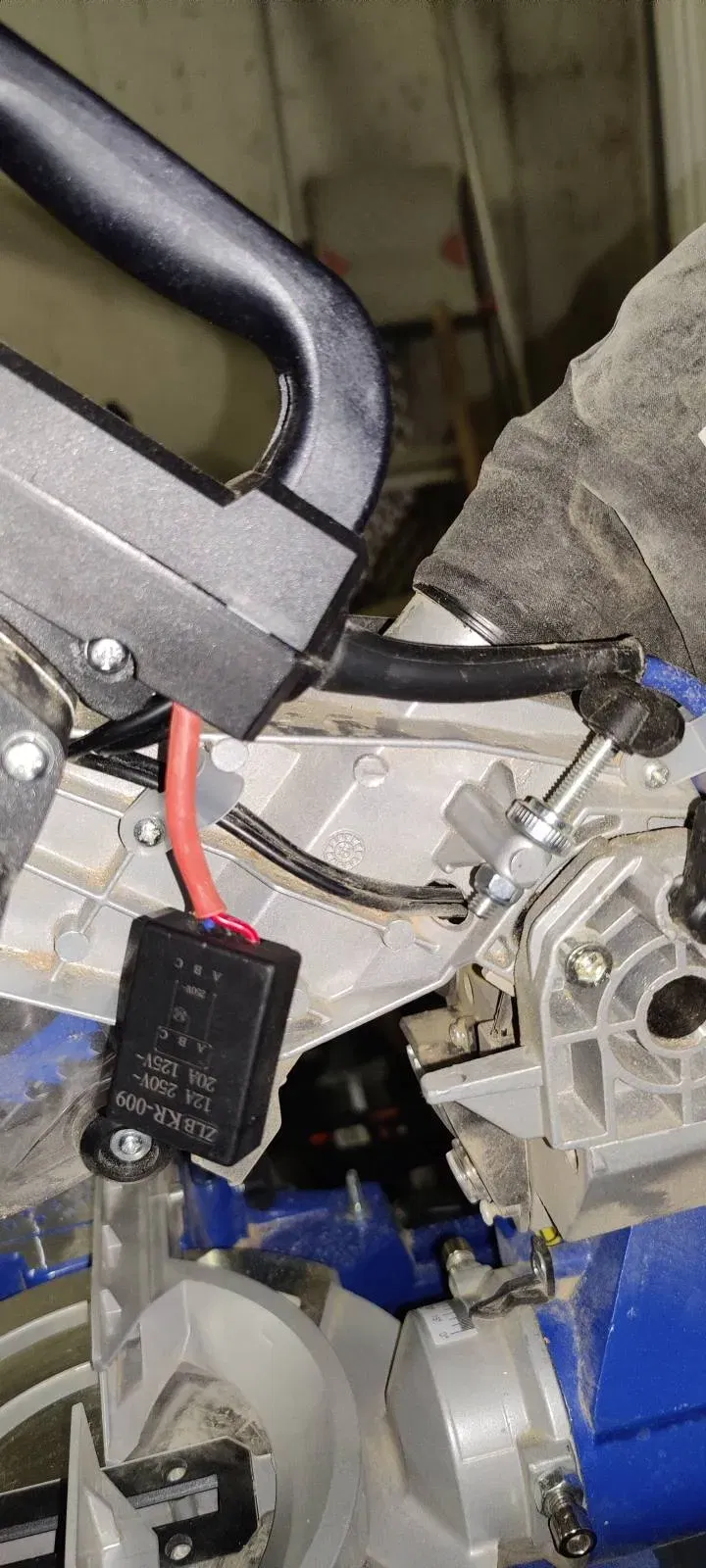

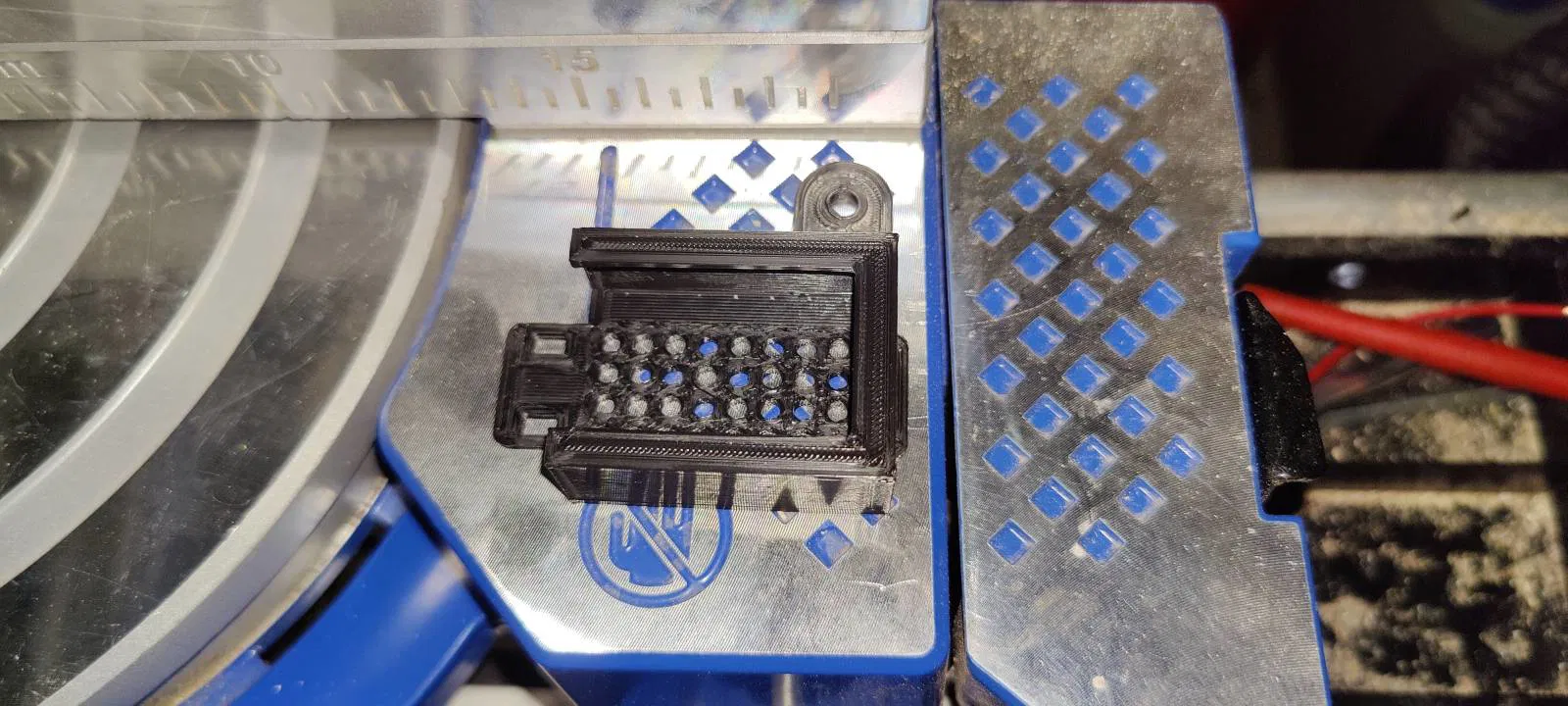

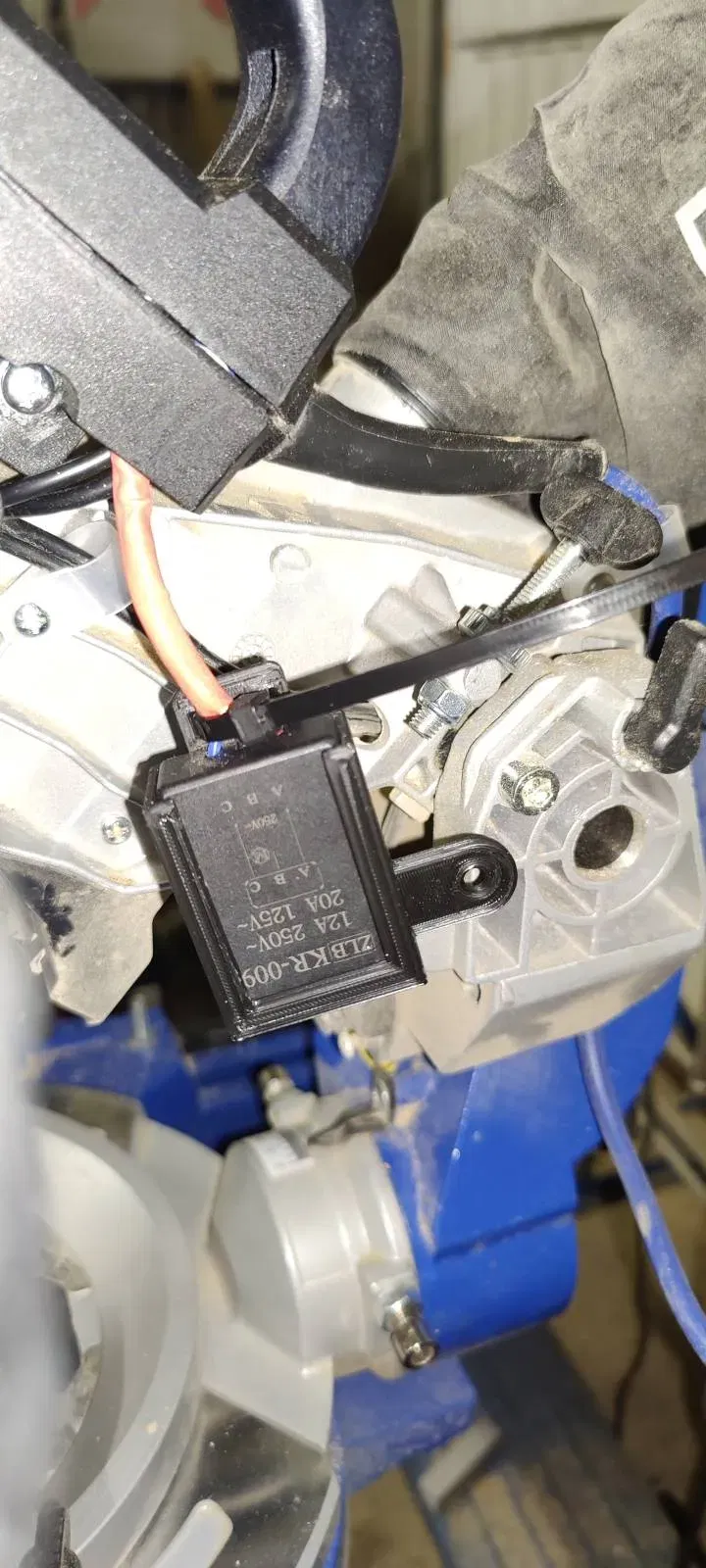

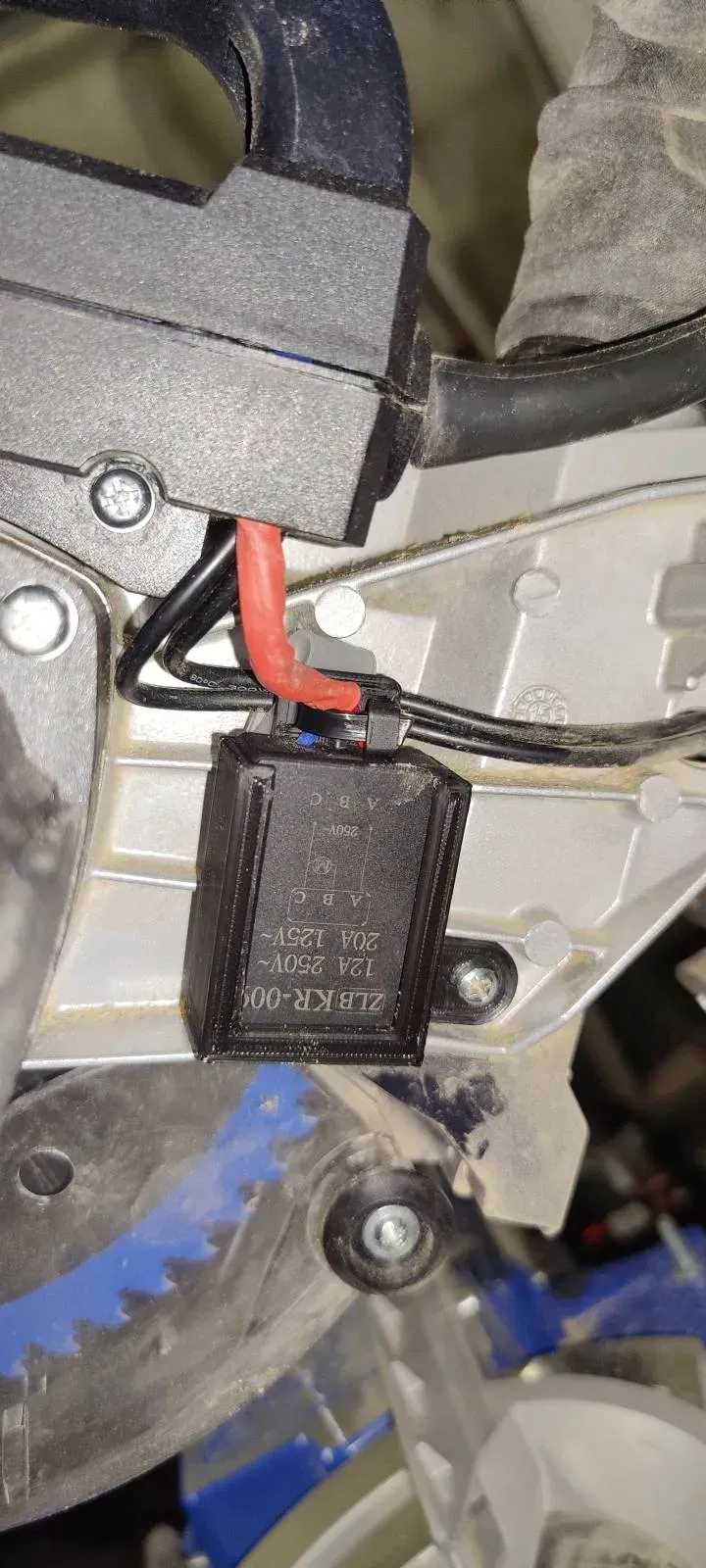

Đây là một giá đỡ đơn giản để gắn một mô-đun softstart 250V 12A KR-009 hoặc 16A ZLB vào một chiếc máy cắt góc Scheppach HM90SL mà không cần thực hiện bất kỳ thay đổi vĩnh viễn nào cho máy cắt.
Chỉ cần tháo một vít giữ nắp lưỡi cắt, thêm giá đỡ và vặn lại. Bạn có thể sử dụng một dây cáp để bảo vệ các dây điện.

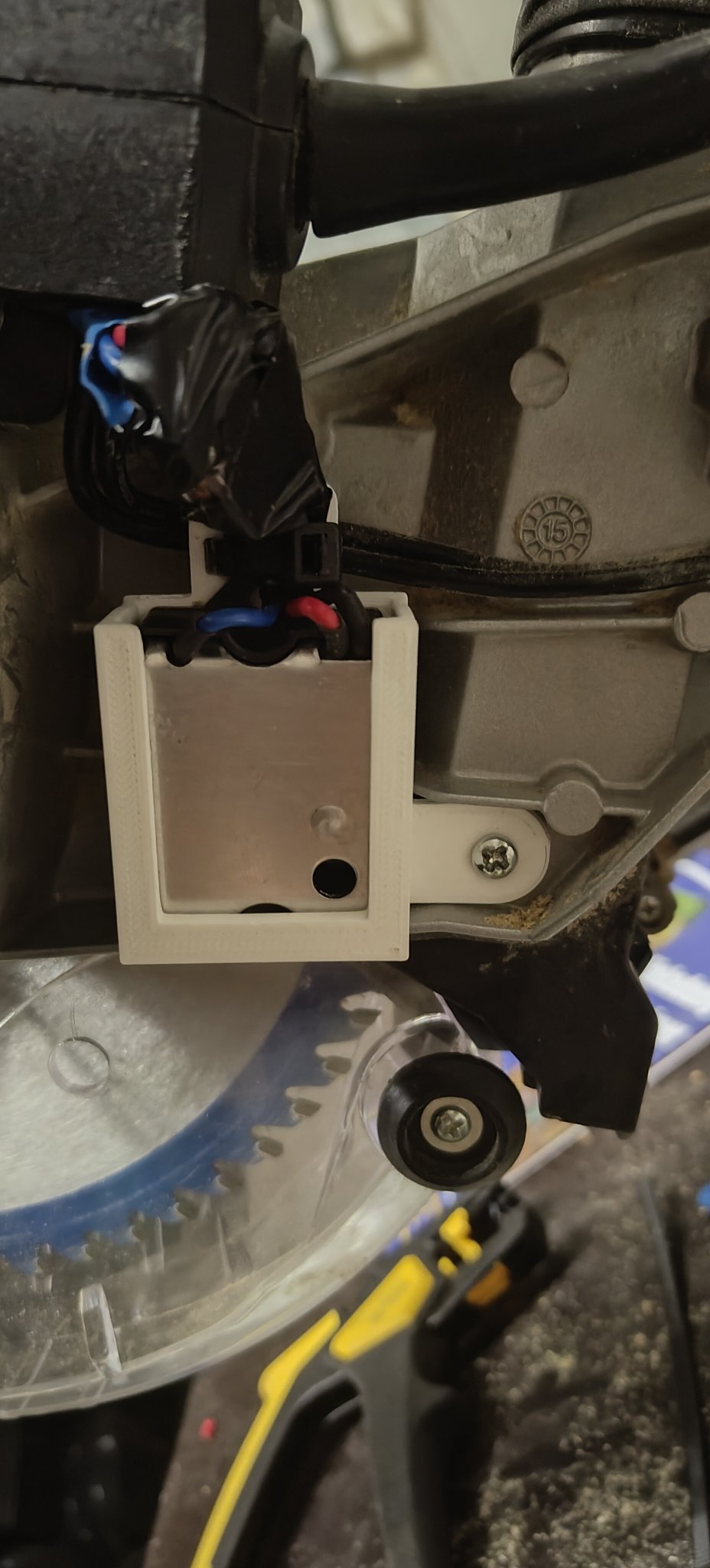

Chỉnh sửa vào ngày 26 tháng 9 năm 2023: Đã thêm giá đỡ lớn hơn cho ZLB 16A. Phiên bản 12A đã cháy hai lần.

Như thường lệ, OpenSCAD đã được bao gồm để dễ dàng điều chỉnh.
Chúc bạn vui vẻ!
Trân trọng
Armin
