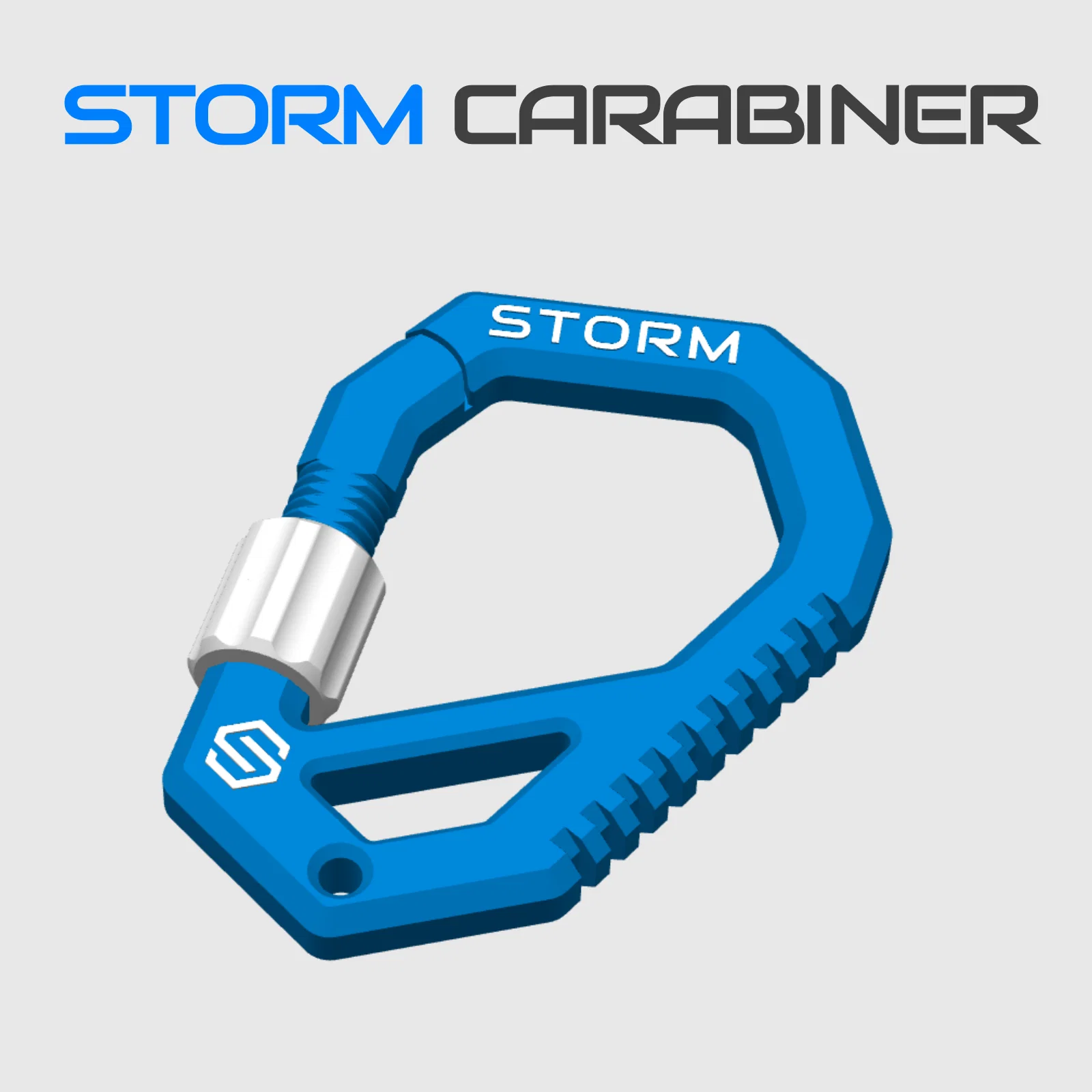

Storm Carabiner có khóa - 3 phiên bản - 100% in 3D

TRƯỚC KHI BẮT ĐẦU LÀM DỰ ÁN, VUI LÒNG ĐỌC KỸ TOÀN BỘ MÔ TẢ VÀ XEM THƯ VIỆN ẢNH !!!


Chào mọi người

Mình thiết kế một cái carabiner có khóa và có lỗ để gắn dây. Có 3 phiên bản để bạn chọn, khác nhau ở cách lắp ráp. Mình khuyên dùng phiên bản 2 và 3 dùng ốc, nhưng phiên bản 1 dùng chốt in (printed pin) cũng rất chắc.

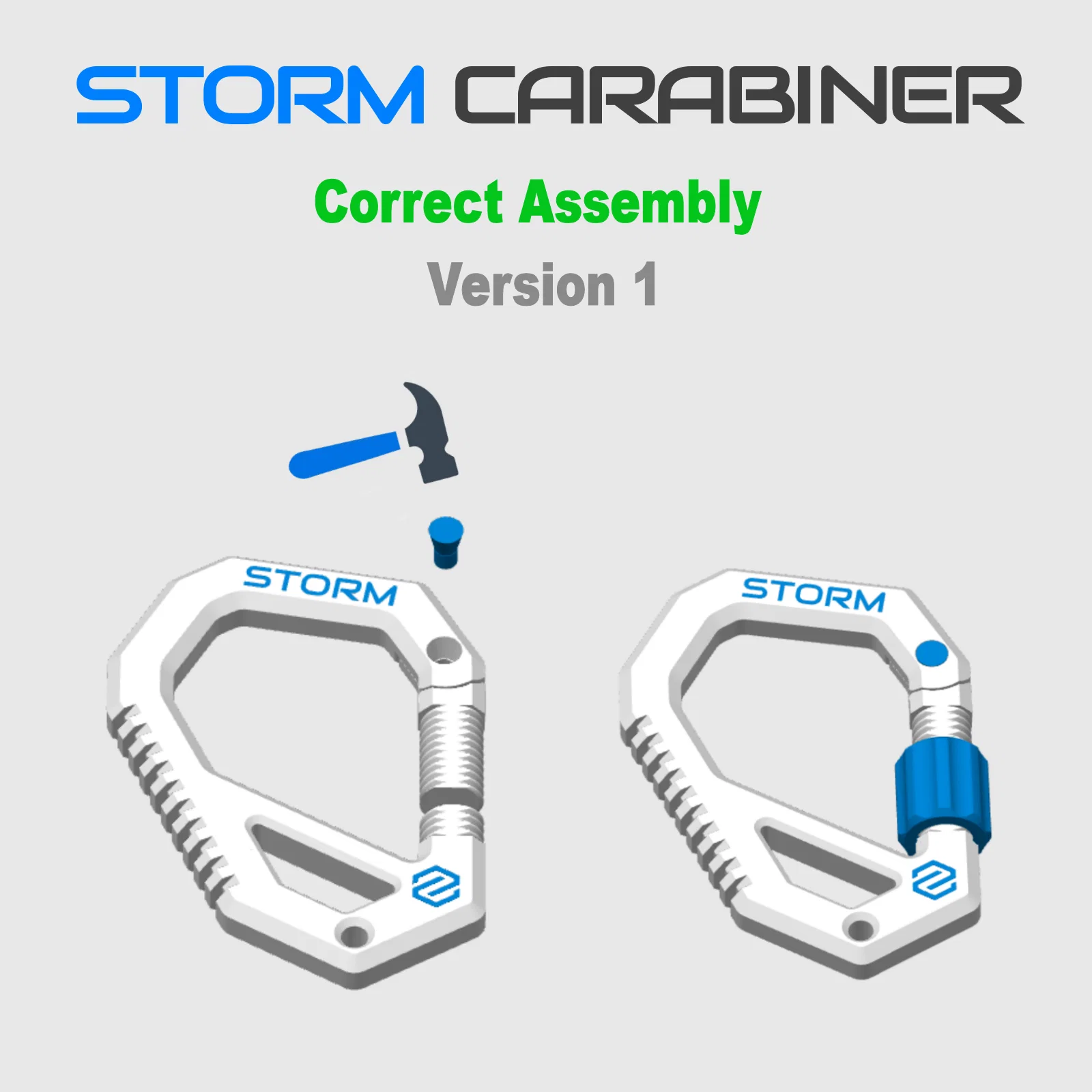

• Phiên bản 1 - Lắp ráp bằng chốt in (printed pin)

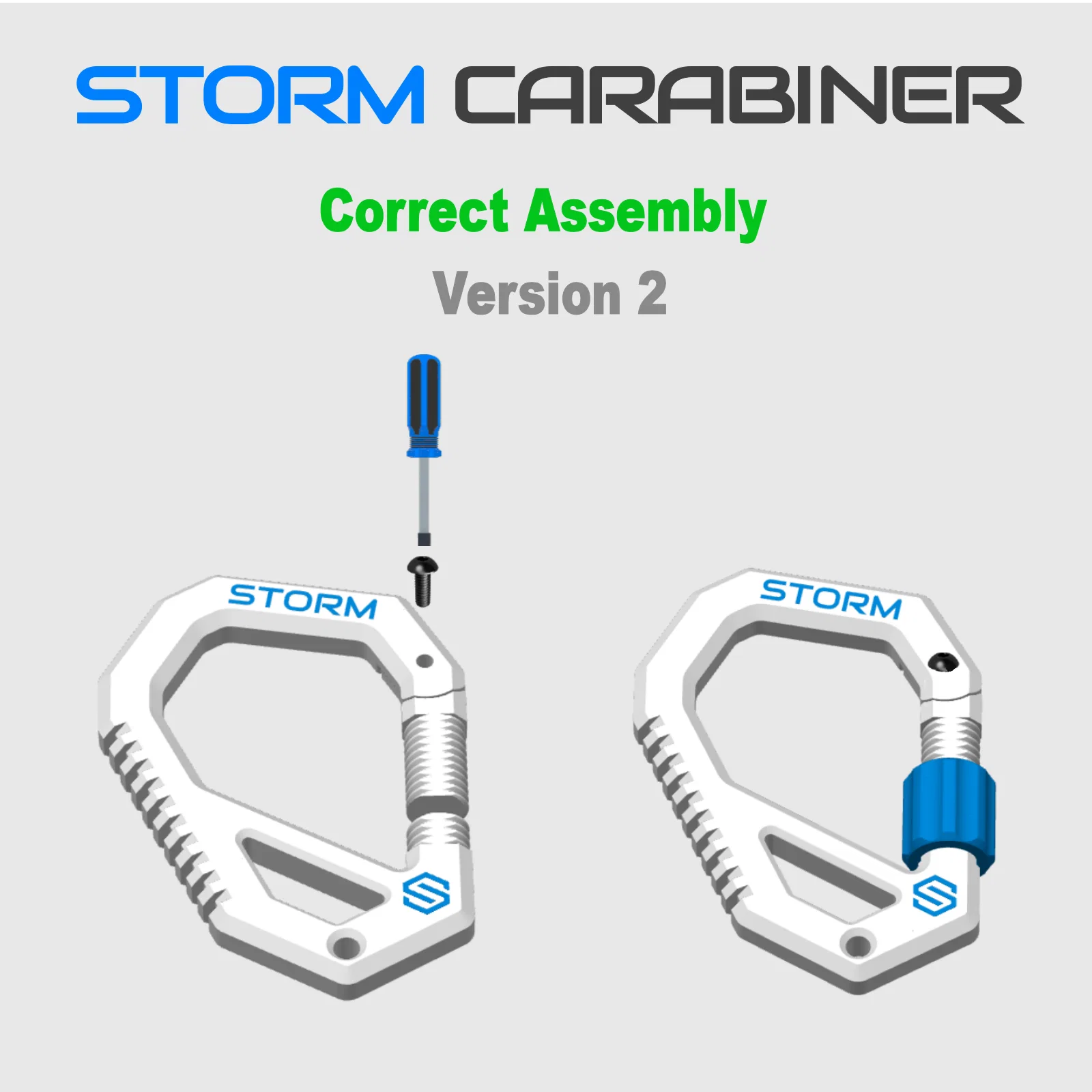

• Phiên bản 2 - Lắp bằng 1 con ốc M3 dài 6–7mm

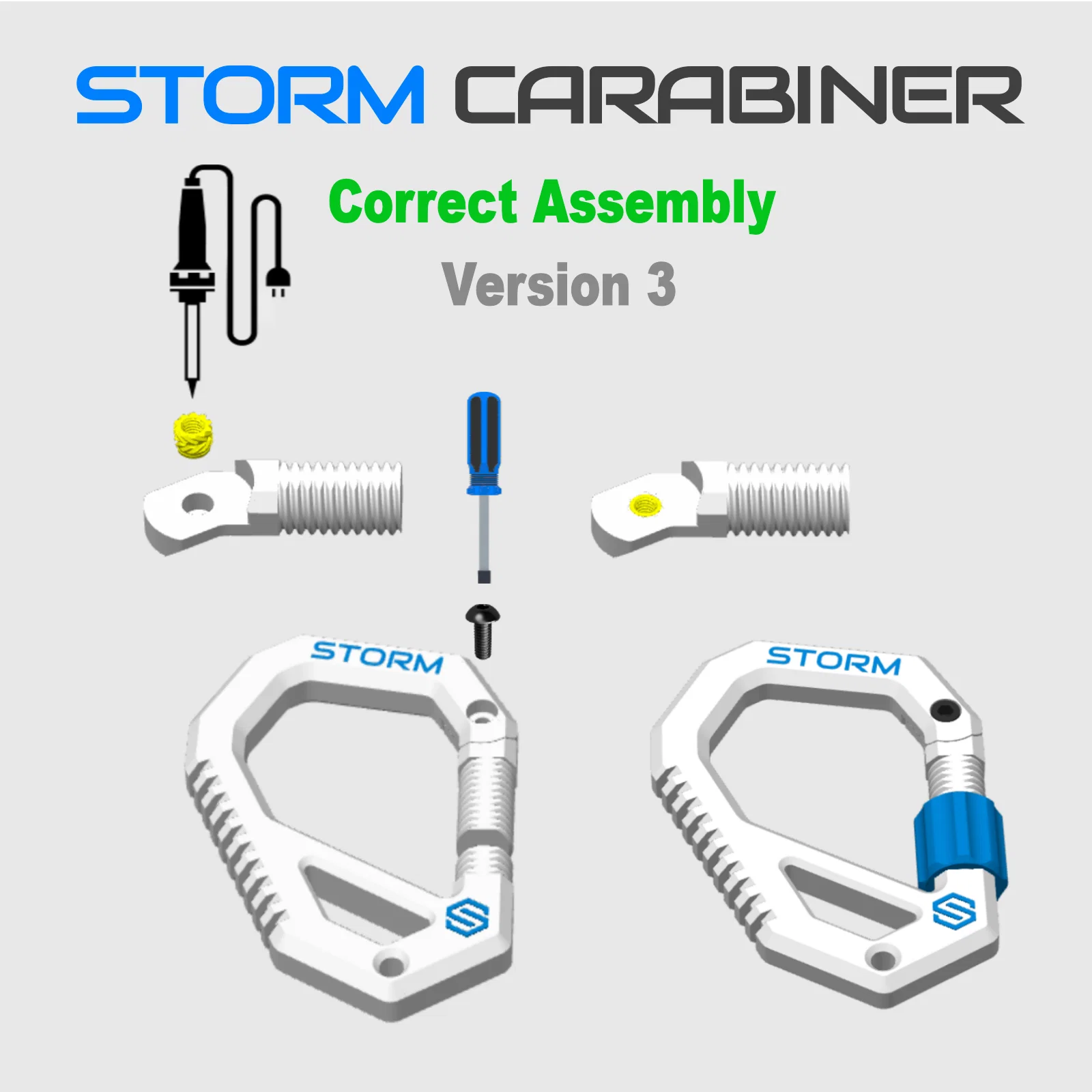

• Phiên bản 3 - Lắp bằng 1 con ốc M3 dài 4–5mm và 1 Heat Threaded Insert M3 OD 3mm 4.2mm

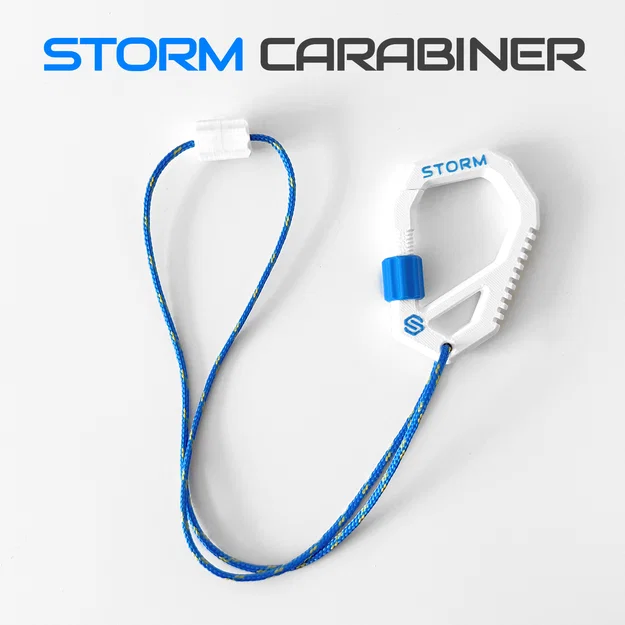

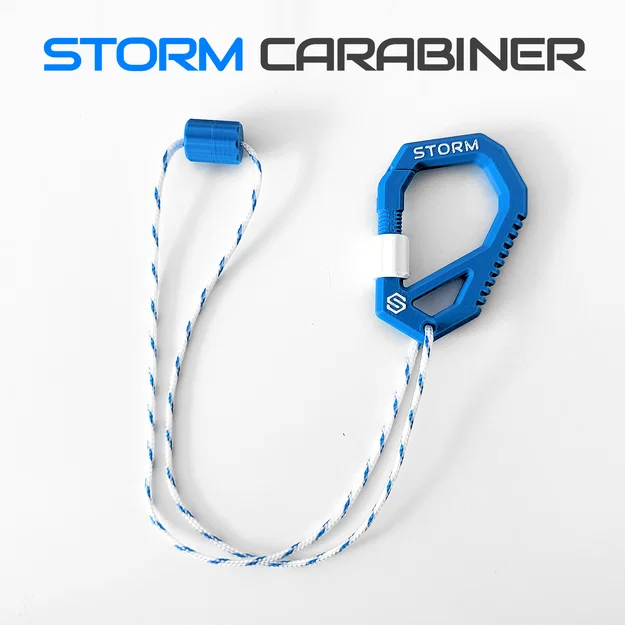

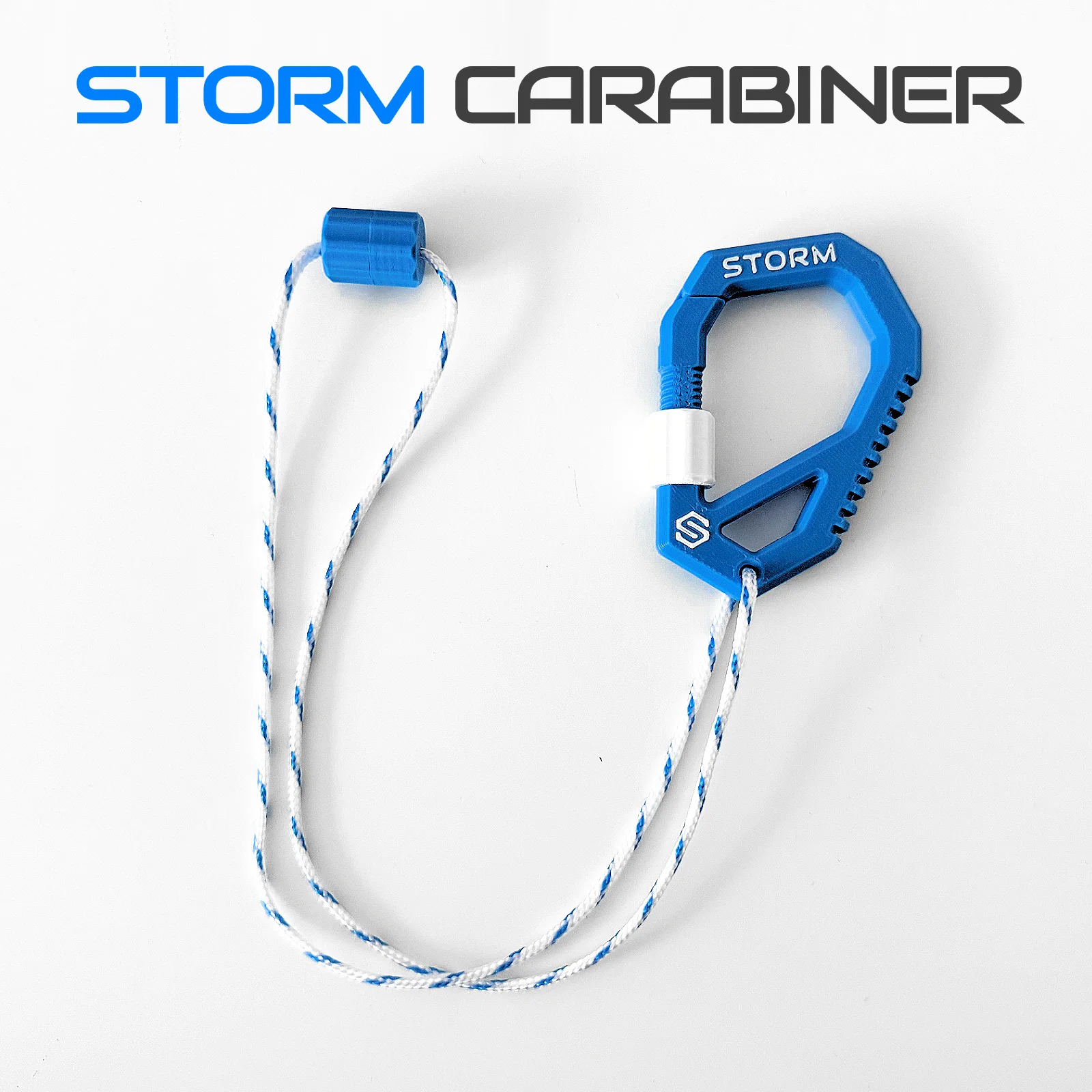

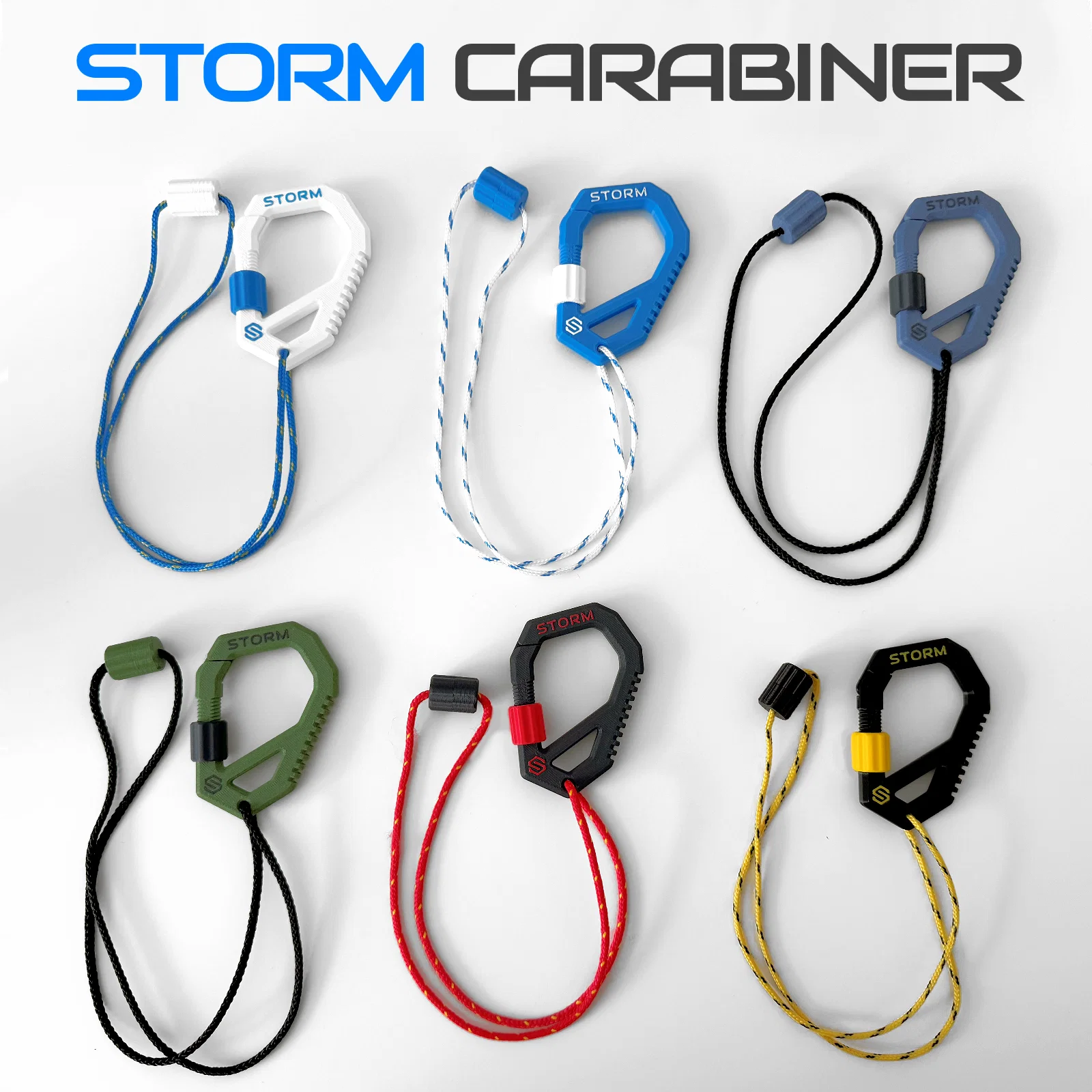

Ngoài ra, carabiner có một lỗ phù hợp cho dây 2–3 mm. Mình dùng dây polypropylene đường kính 2 mm. Có sẵn một đầu nối dạng ren (threaded connector) cho dây. Dây là phụ kiện bổ sung, bạn có thể gắn món đồ đã chọn và giúp tránh rơi hoặc mất trộm. Bạn xem hết trong thư viện ảnh nha.

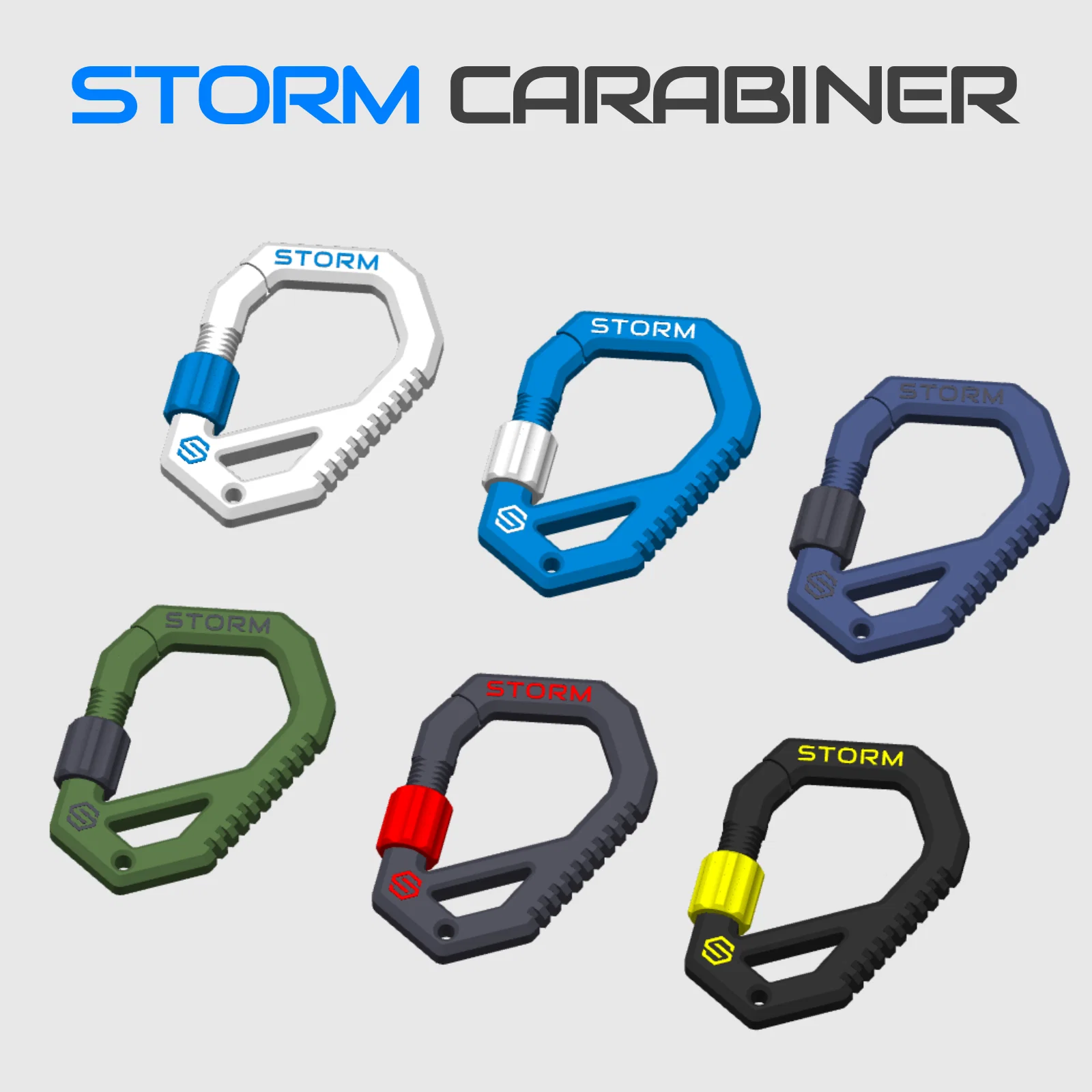

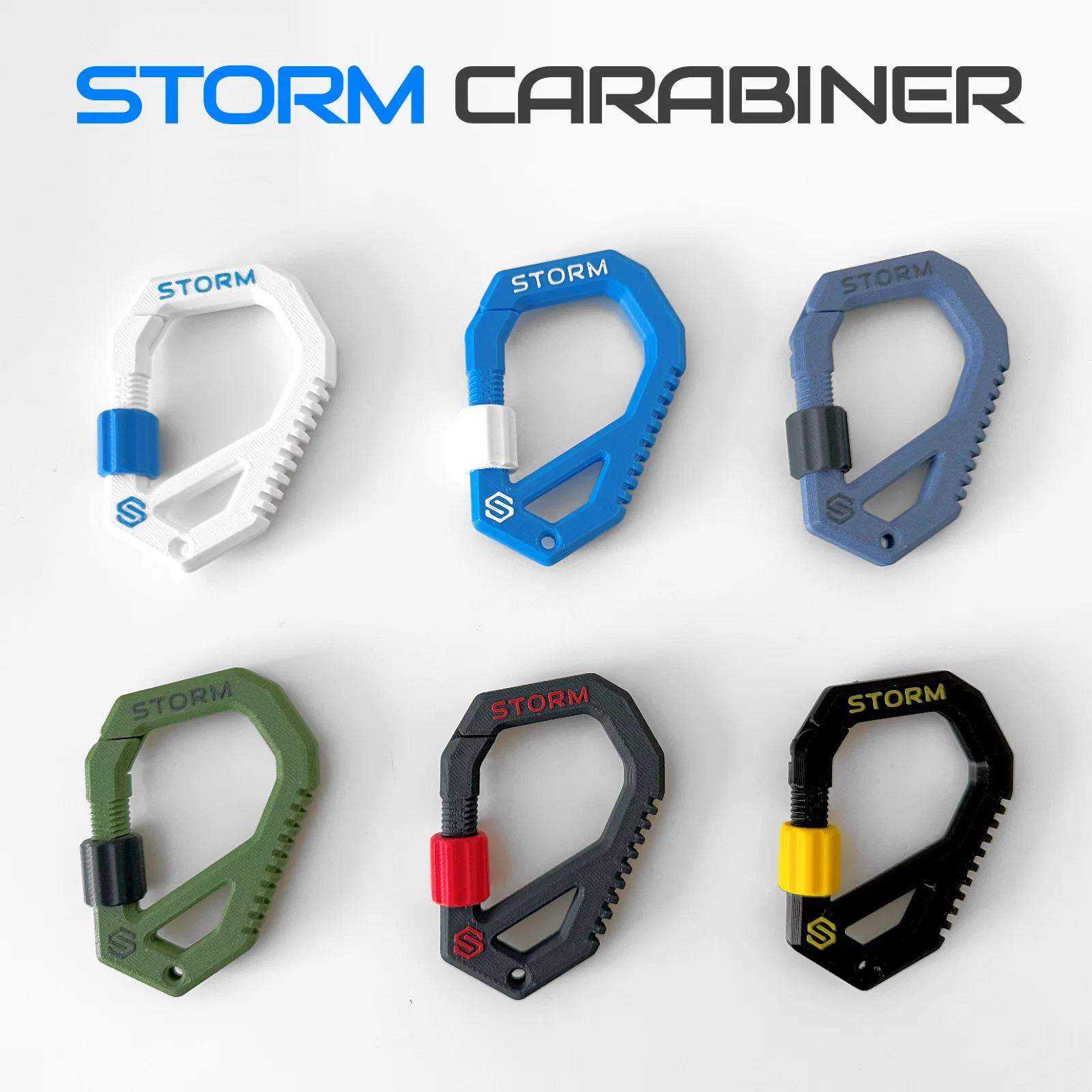

Carabiner có logo ở mặt dưới và mặt trên. Nếu bạn không tô màu logo ở mặt dưới thì nó sẽ không được in và sẽ không thấy. Bạn có thể tải file STL cần tô màu và file 3MF đã sẵn sàng để in và có màu (chỉ cần đổi filament sang màu bạn muốn). Dĩ nhiên bạn cũng có thể in một màu.

Khi làm xong, bạn chia sẻ giúp một tấm hình và một bình luận nha. Cảm ơn bạn và chúc bạn một ngày vui.



Mình cần mua gì? :

Phiên bản 2 - Chỉ cần ốc

• Ốc M3 6–7mm - đầu tròn (Round Head) - 1 cái - https://a.aliexpress.com/_Ezs8MtJ

Phiên bản 3 - Ốc và Heat Threaded Insert

• Ốc M3 4–5mm - đầu tròn (Round Head) - 1 cái - https://a.aliexpress.com/_Ezs8MtJ
• Heat Threaded Insert M3 OD 3mm 4.2mm - 1 cái - https://a.aliexpress.com/_EyZii5B

In như thế nào? :

• Vật liệu: ANY
• Layer Height: 0.2mm
• Infill: 30%
• Wall Loops: 5
• Bottom Layers: 4
• Top Layers: 4

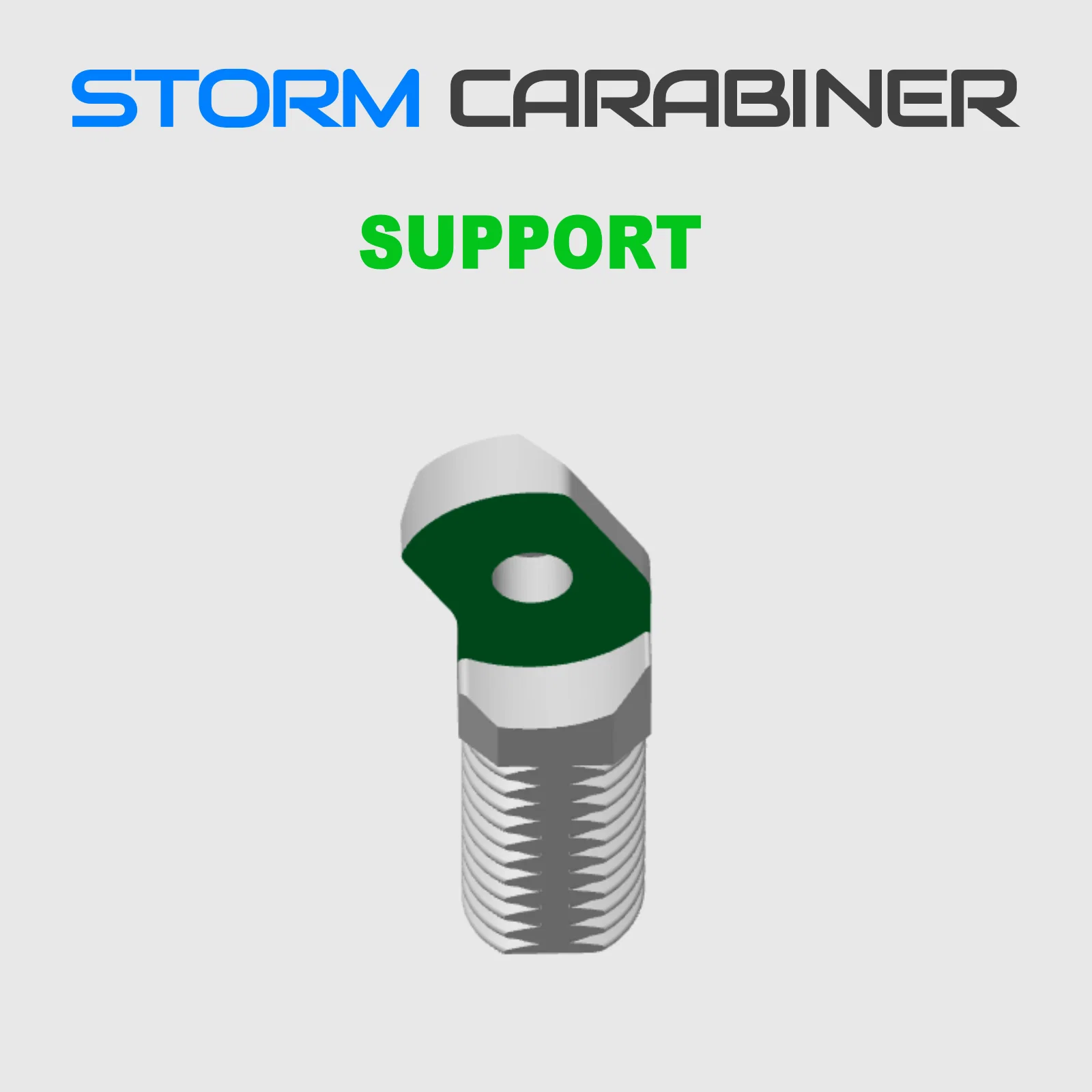

• Support: CÓ - Normal - Manual - Xem thư viện ảnh - Chỉ cần nếu bạn muốn bề mặt bản in của Carabiner và Arm nhìn giống hệt nhau - còn không thì bạn có thể xoay arm và in không cần support
• Brim: Không
• Brim Auto: Không (Nhớ tắt Brim Auto. Khi in nhiều màu mà bật Brim Auto, có thể gây vấn đề ở lớp đầu tiên
