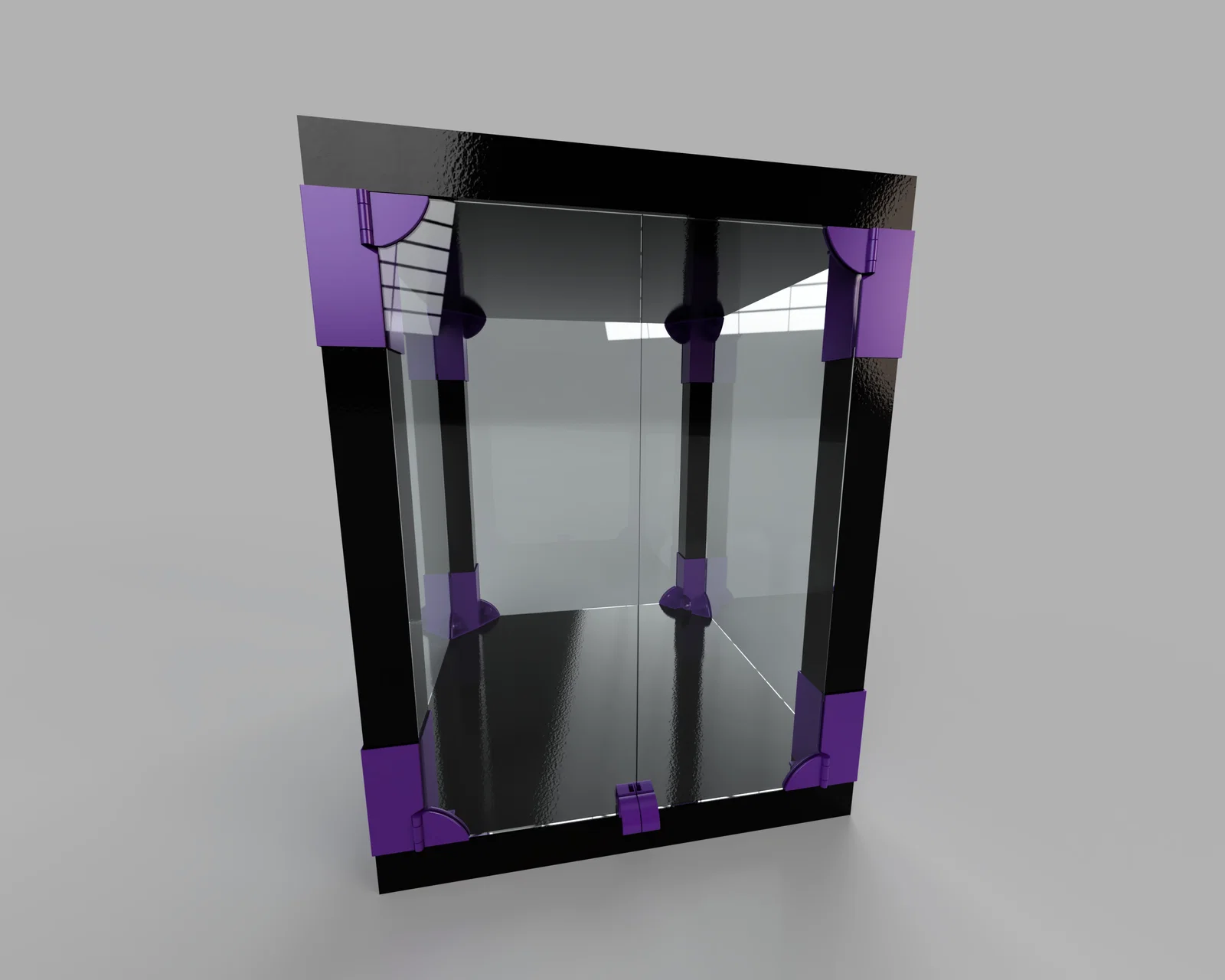

The “Help! I can't decide!” Lack enclosure v2

Đây là version 2 của mẫu “Help! I can't decide!” Lack enclosure của mình, được cải thiện độ cứng vững, ổn định và tính linh hoạt!

Mình muốn một cái enclosure có thể tháo ra dễ dàng để bảo trì máy in. Mình không quyết được nên chọn kiểu enclosure tháo được nắp trên hay tháo được phần thân, nên mình làm luôn một thiết kế làm được cả hai! Mình cũng muốn enclosure đủ rộng để để được cuộn filament (hoặc ngăn kéo!) ở bên trong và có thể kín tốt.

Tính năng (Features)

• Chiều cao thể tích bên trong 624 mm (có thể chỉnh sửa file để thay đổi, nhưng nhớ để ý chiều dài mũi khoan/tua vít cần dùng)
• Cửa mở 180°
• Dễ bảo trì máy in: Nắp trên, cửa, chân và các tấm panel đều tháo ra dễ dàng

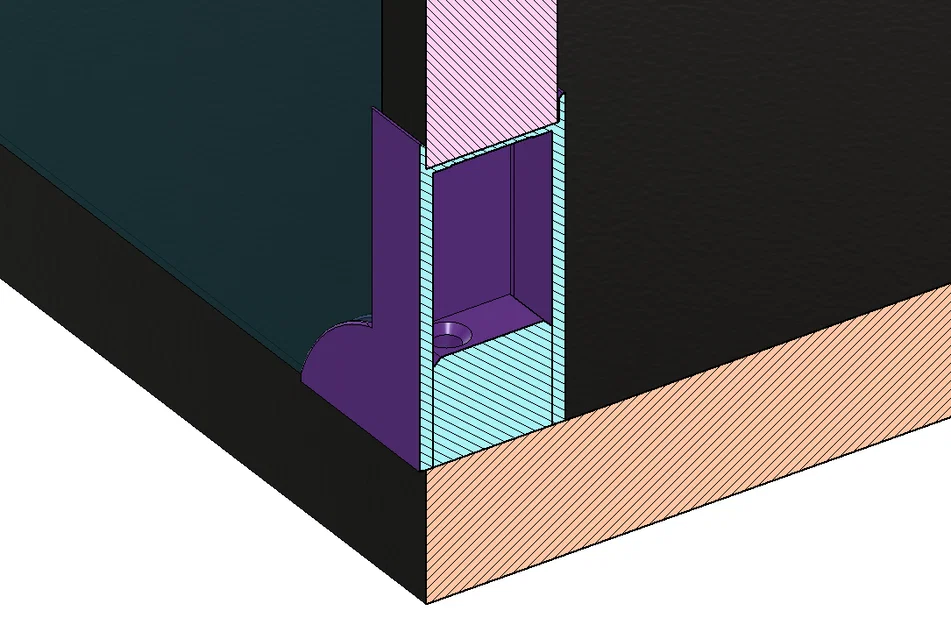

• Tối đa hoá thể tích bên trong: các tấm panel nằm sát mép bàn

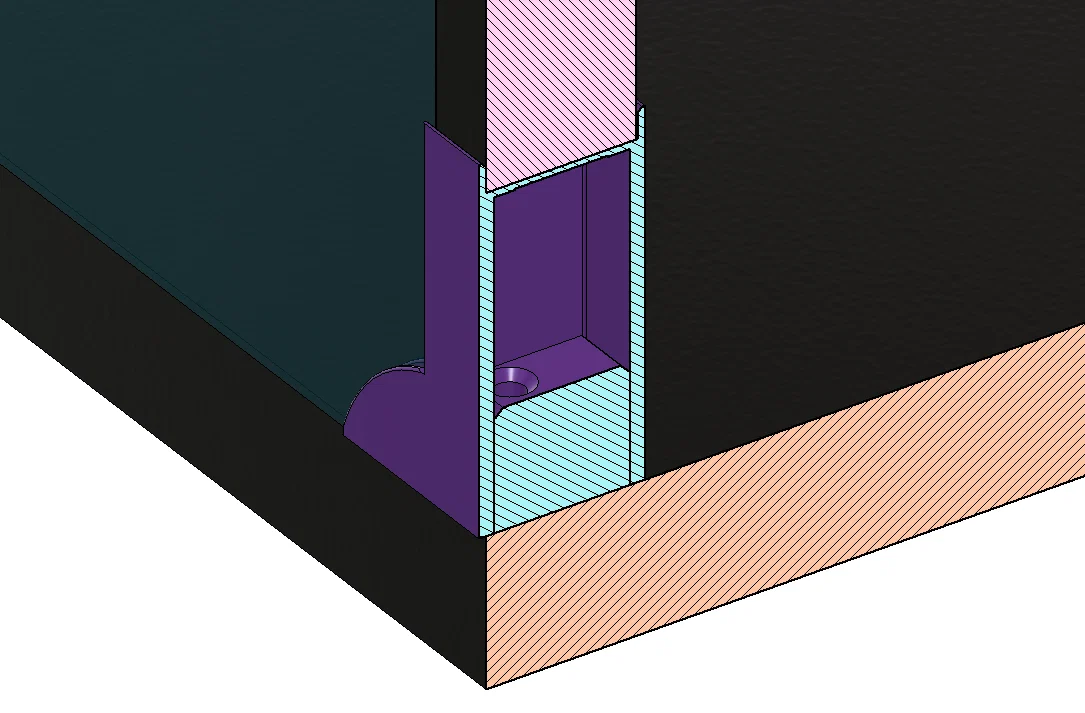

• Độ kín tốt nhờ panel áp sát (flush) vào chân
• Hỗ trợ độ dày tấm acrylic tới 5 mm
• Tuỳ biến kích thước lỗ vít

Phần cứng cần có (Required hardware)

• 32 vít đầu tròn (không phải loại countersunk) đường kính tối đa 5.2 mm
• Tấm acrylic dày tối đa 5 mm (kích thước xem phần hướng dẫn lắp ráp)
• 2 nam châm 20x10x5 mm
• Mũi khoan hoặc tua vít dài 4.5" hoặc 110 mm (hoặc dài hơn)
• Máy khoan
• Mũi khoan nhỏ hơn một chút so với phần thân (stem) của vít
• Dao rọc giấy

Hướng dẫn in (Print instructions)

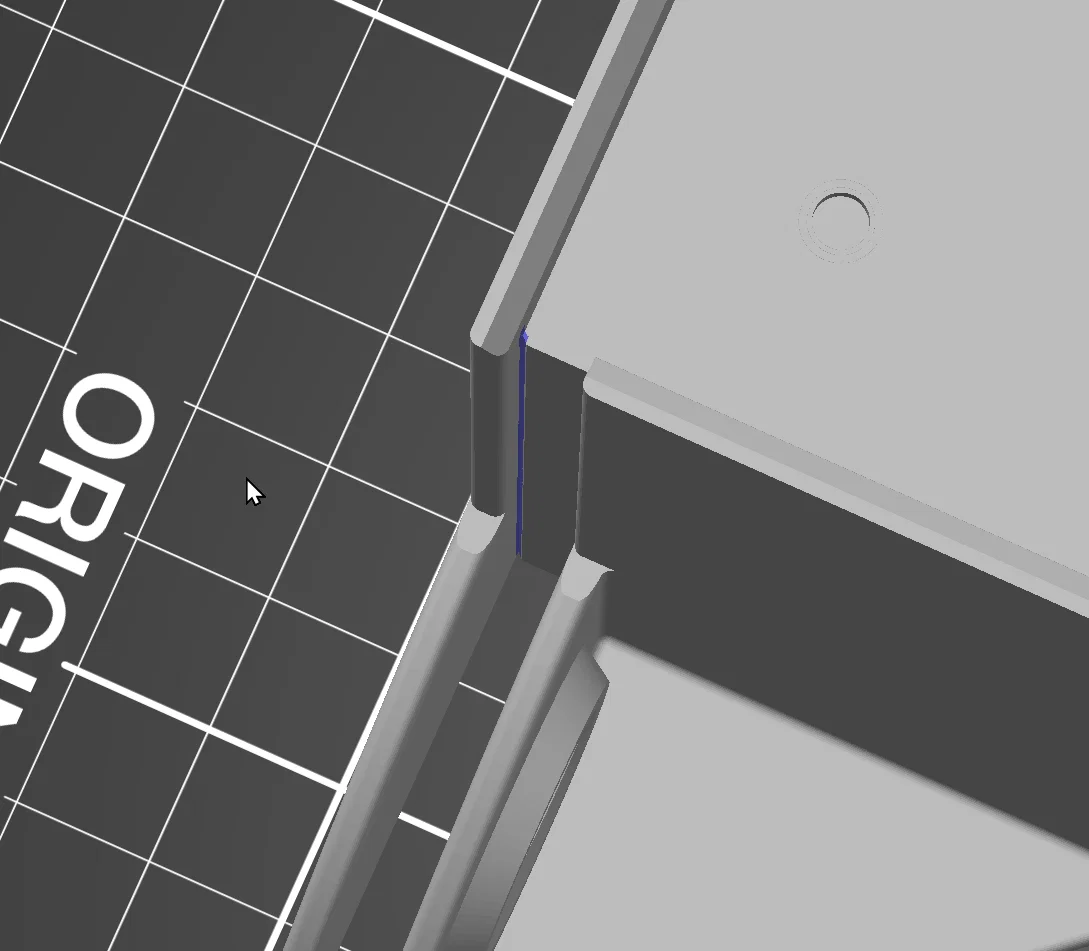

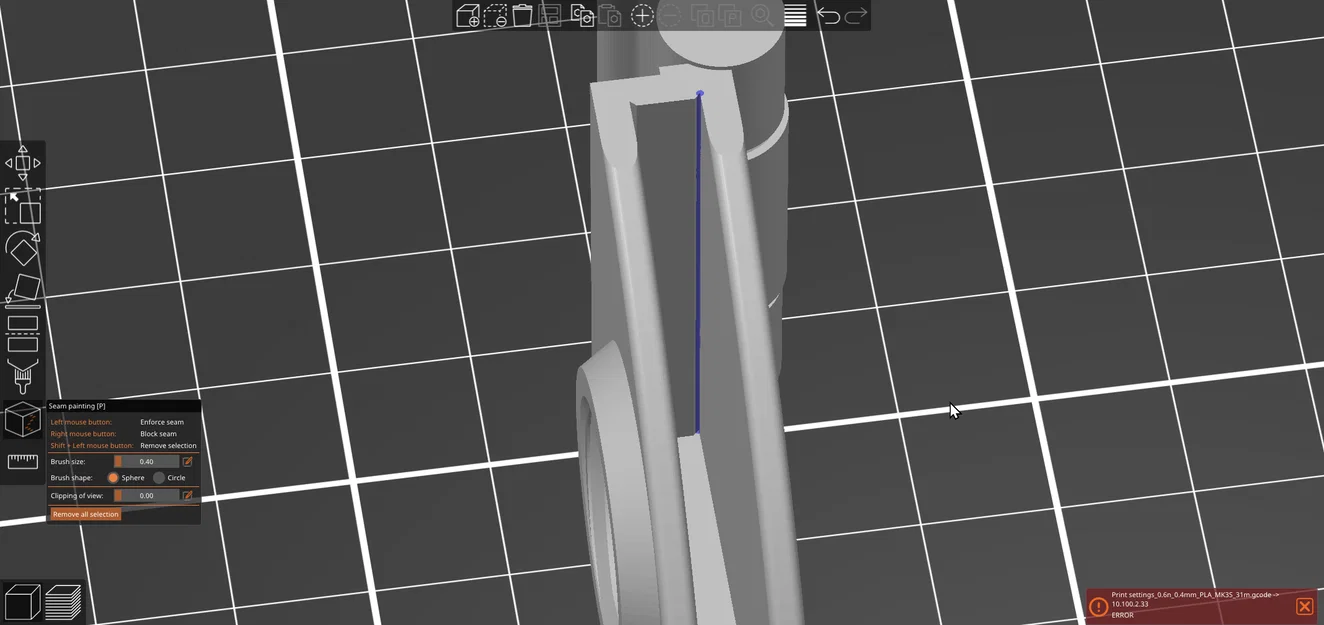

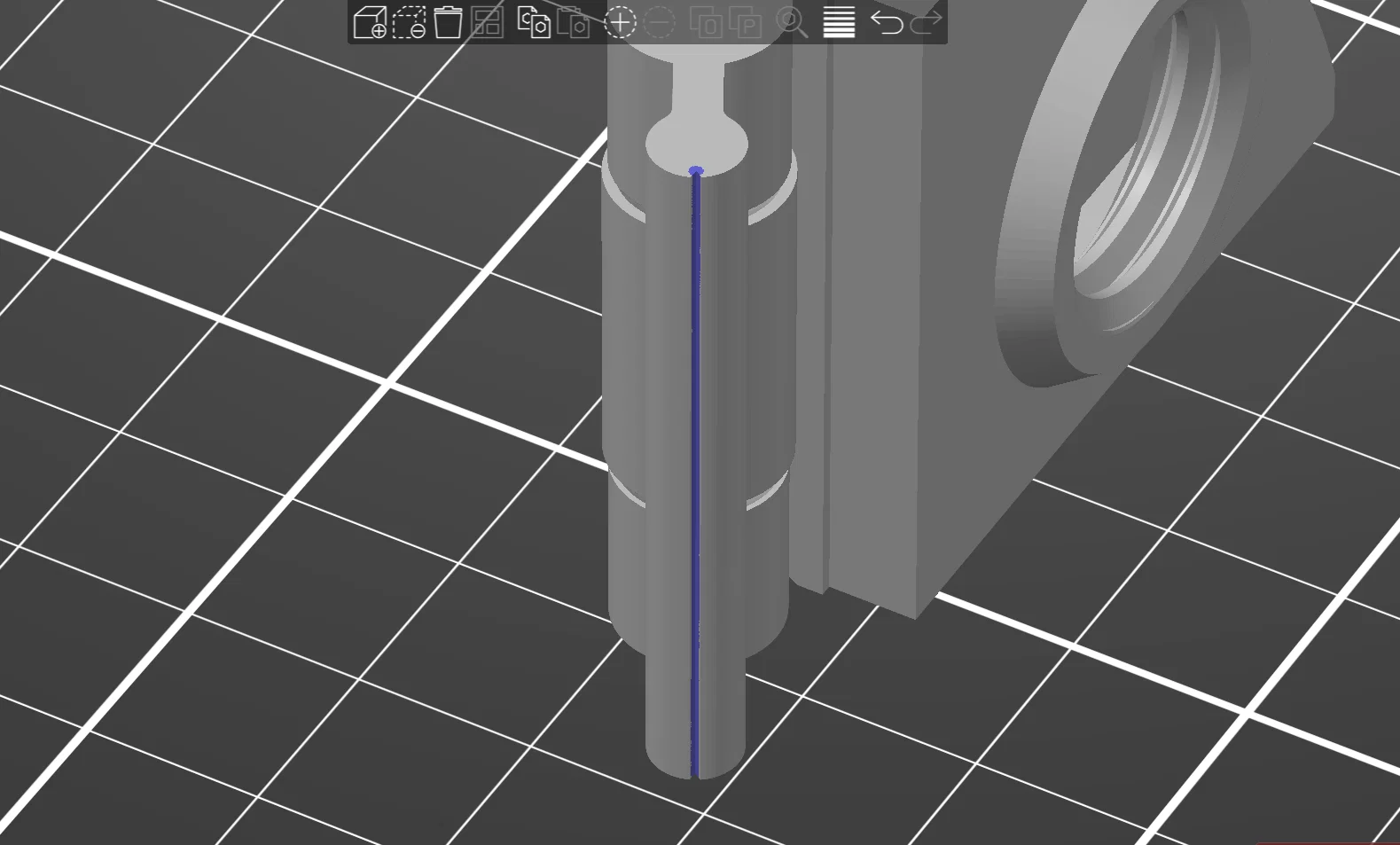

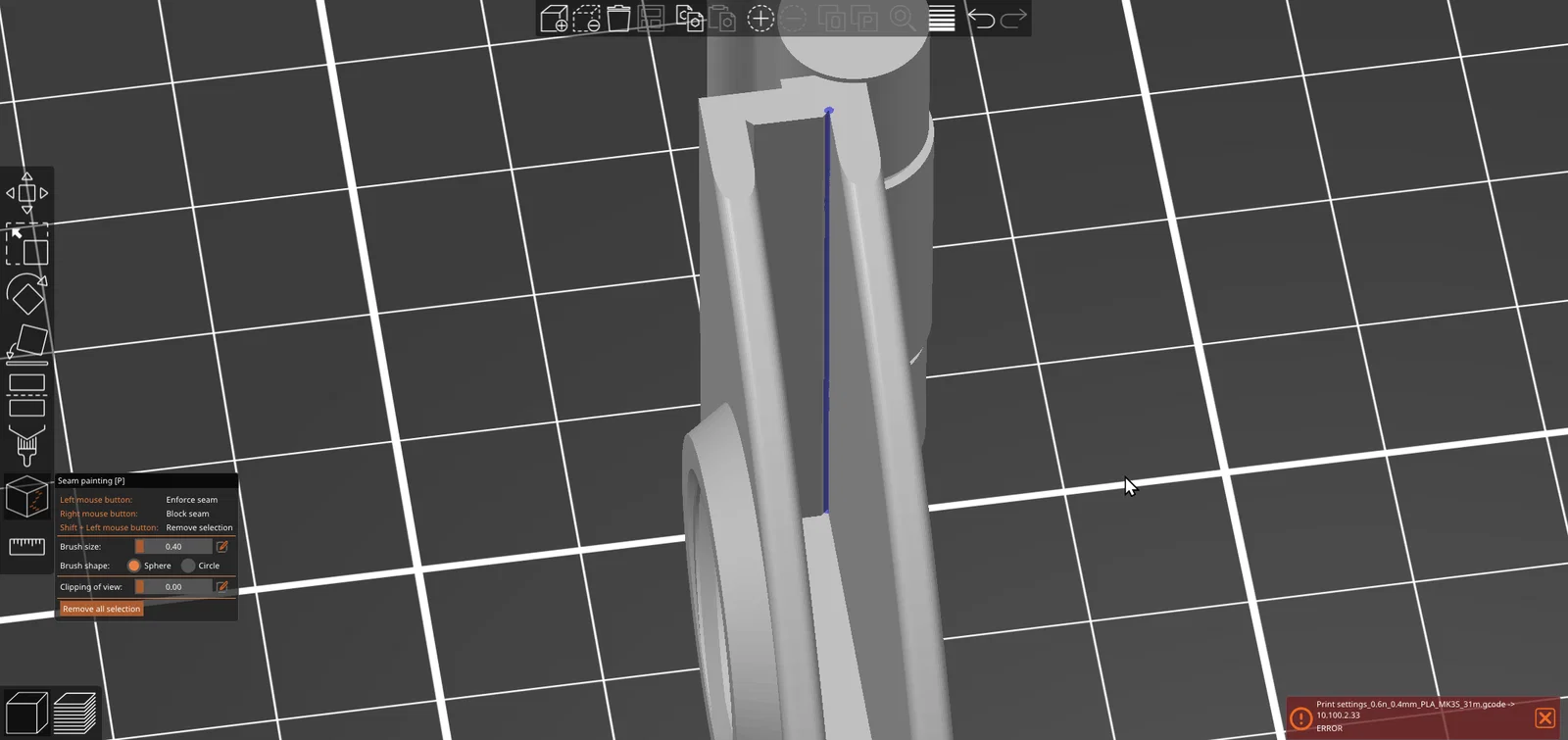

Dùng chức năng paint trong slicer để “tô” vị trí seam theo đúng vị trí màu xanh trong hình.

Tên folder cho biết layer height mà các chi tiết được thiết kế để in. Tên file cho biết mỗi chi tiết cần in bao nhiêu cái.

Phần inserts có 3 mức dung sai: 0.2mm, 0.15mm và 0.1mm. Chọn theo độ chính xác của máy in của bạn. Chọn loại nào để lắp khớp mà không cần ép mạnh nhưng cũng không bị rơ (nếu cần thì in test).

Hầu hết chi tiết được thiết kế để in ở layer height 0.4mm. Các chi tiết đó cũng có thể in ở mọi layer height mà 0.4 chia hết (ví dụ 0.2 hoặc 0.1).

Nên đặt wall thickness 1.2mm trở lên. Mình in tất cả với 2 walls bằng nozzle 0.6mm và thấy rất chắc.

Phần bản lề (hinges) cần máy in được calibrate tốt. Đảm bảo extrusion multiplier đặt đúng. In thử 1 cái riêng; nếu bạn bẻ được thì hãy in 3 cái còn lại.

Tất cả chi tiết nên in với 15% infill.

File 3mf KHÔNG chứa dữ liệu slicer. Đây là file model export từ Fusion 360. Khi import, PrusaSlicer sẽ báo file có vẻ được định nghĩa theo inches. Bấm No. Sau đó nó sẽ báo file chứa nhiều object được đặt ở nhiều độ cao khác nhau. Bấm Yes.

Bạn có thể tuỳ chỉnh kích thước lỗ vít bằng cách xoá các vòng (rings) quanh lỗ vít. Mình khuyên dùng cỡ lỗ cho phép có chút “wiggle room” để canh vị trí inserts. Cỡ nhỏ nhất sẽ vừa với vít khá nhỏ cho mục đích này, nhưng mình làm nhỏ vậy phòng khi ai đó chỉ kiếm được vít nhỏ. Lý tưởng là dùng cỡ lỗ trung bình hoặc lớn.

Hậu xử lý (Post-processing)

Bản lề được in thành 1 khối và cần bẻ tách ra. Nếu bạn không bẻ được, khả năng cao là extrusion multiplier quá cao. In lại với extrusion multiplier thấp hơn.

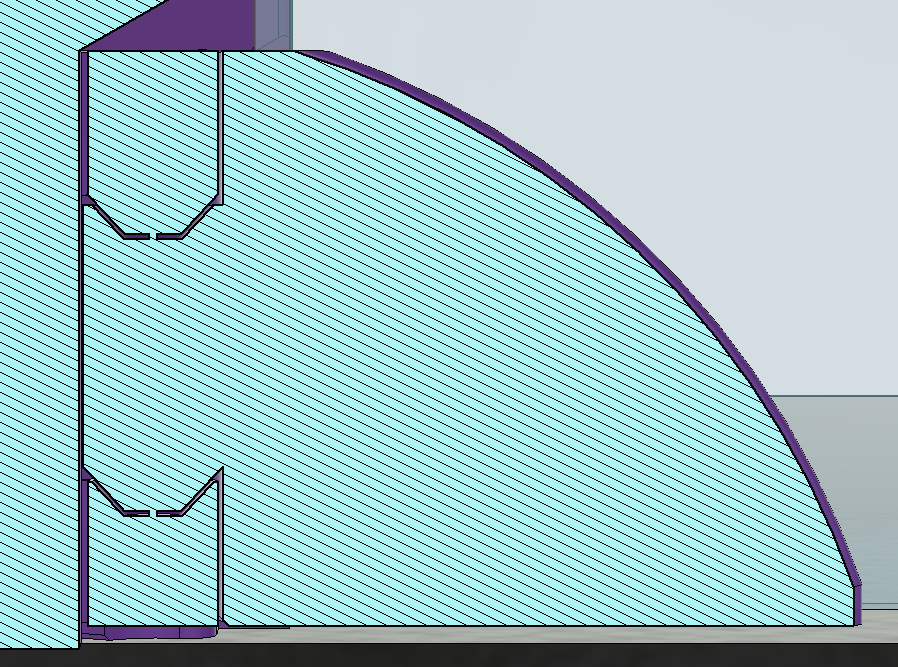

Trên các mounts có những tab nhỏ nằm giữa các tam giác cần cắt bỏ. Chúng chỉ có tác dụng chống cong vênh/nhấc góc khi in. Về lý thuyết bạn có thể để lại các tab ở mounts phía dưới, nhưng khi đo panel bạn phải tính thêm phần chiều cao tăng (0.4 mm).

Hướng dẫn lắp ráp (Assembly instructions) :

1. Vặn các thumb screws vào từng mount. Lúc đầu có thể hơi nặng tay, nhưng khi “rà” xong thì sẽ vặn trơn.

2. Dùng guide để xác định vị trí khoan lỗ cho inserts. Áp guide vào từng góc của mặt bàn và đánh dấu lỗ bằng bút chì. Nhớ nhé! Đừng đánh dấu cùng một phía trên cả hai mặt bàn! Một cái sẽ bắt inserts vào mặt trên, cái còn lại sẽ bắt inserts vào mặt dưới.

3. Dùng một con vít và một vật đầu tù (như cán tua vít) để chấm một lỗ định vị nhỏ ngay giữa dấu. Việc này giúp mũi khoan không bị trượt khi bắt đầu khoan.

4. Khoan lỗ mồi (pilot holes).

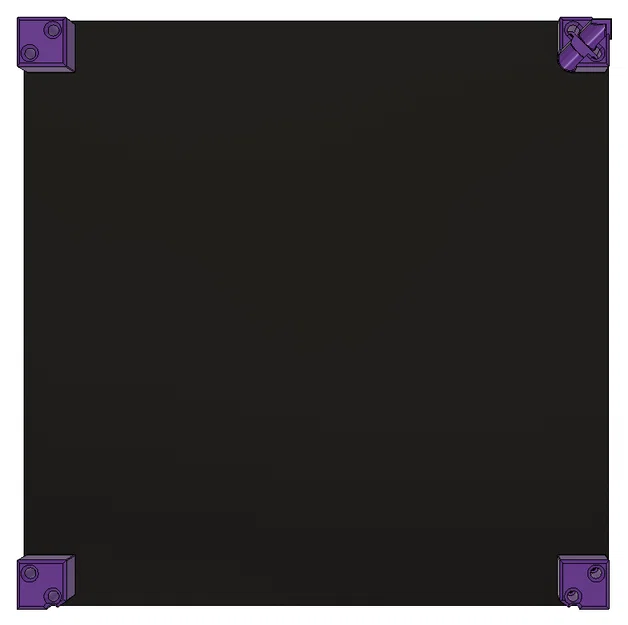

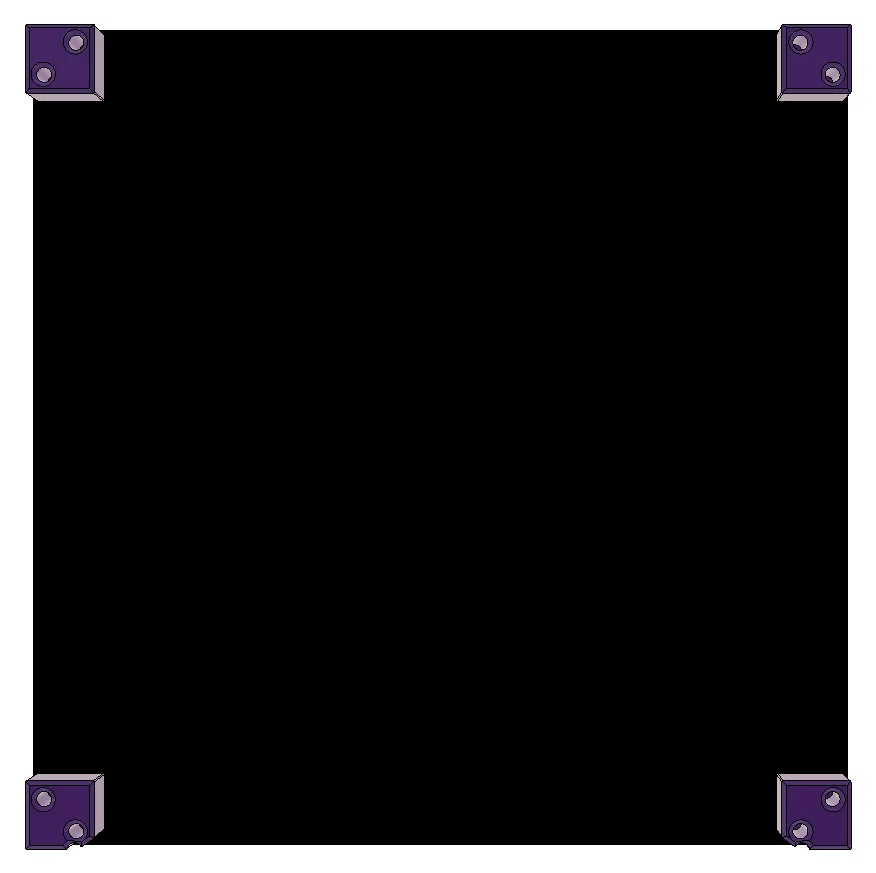

5. Vặn inserts vào mặt bàn. Xem hình để biết vị trí từng insert.

6. Dùng guide để khoan lỗ ở cả hai đầu mỗi cái chân. Đảm bảo chúng thẳng hàng!

7. Vặn một con vít vào mỗi lỗ khoảng 1 cm hoặc 3/8", rồi vặn ra.

8. Bắt mounts vào chân. Xem hình để biết ghép các mounts nào với nhau.

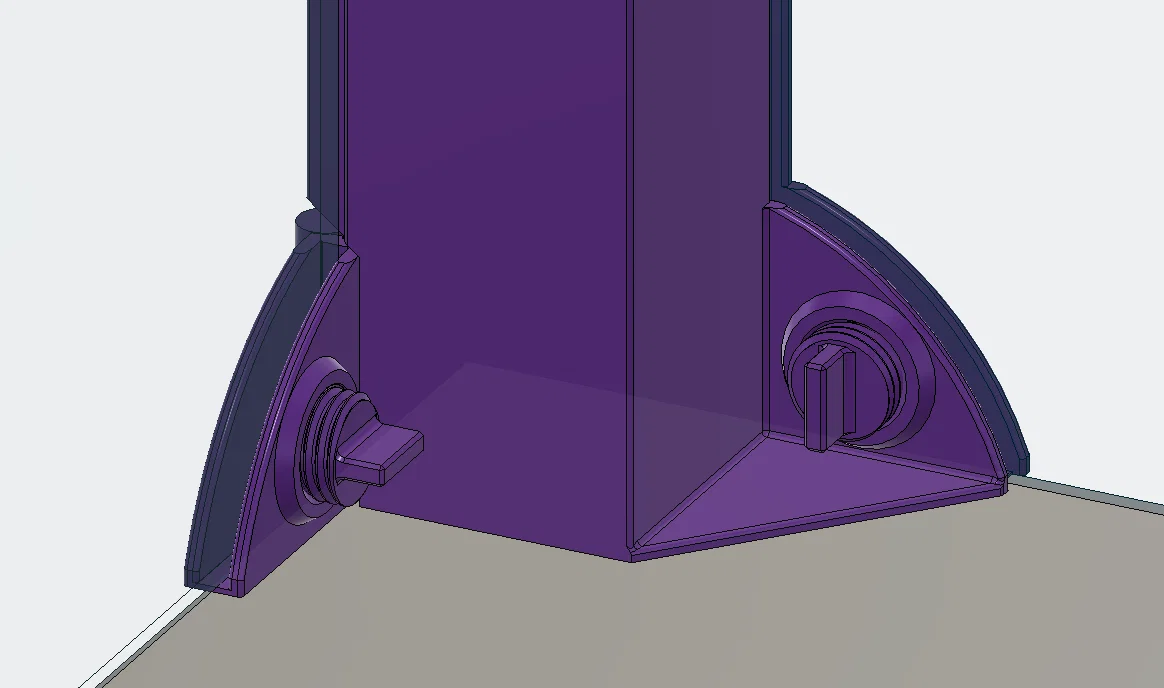

9. Lắp hinges vào mounts và ấn vào hết cỡ. Ở đáy ổ bản lề có crush ribs nên sẽ cần dùng lực để ấn hết. Chú ý chiều lắp: lỗ ren cho thumb screws phải hướng vào trong.

10. Đặt máy in lên phần đế.

11. Luồn dây cáp qua insert có lỗ.

12. Cắm “hat” vào insert có lỗ.

13. Đặt các chân lên các inserts.

14. Đặt nắp trên lên.

15.1) Đo khoảng cách giữa mỗi cặp chân ở từng bên. Đo ở phía trên và đo ở phía dưới. Nếu số đo trên/dưới khác nhau, kiểm tra xem chân đã ngồi sát trong mounts chưa. Nếu vẫn khác, lấy số đo nhỏ hơn để đảm bảo panel sẽ lắp vừa. Đây sẽ là chiều rộng panel.

15.2) Đo khoảng cách giữa mặt trên và mặt dưới của hai mặt bàn. Đây sẽ là chiều cao panel.

15.3) Với cửa (doors) thì hơi khó hơn. Thiết kế yêu cầu các khoảng hở (clearances) sau:

• 0.5 mm giữa cửa và chân
• 2.4 mm giữa mép trên/dưới của cửa và mặt bàn
• 1 mm khoảng hở giữa hai cánh cửa

Đo chiều rộng và chiều cao rồi trừ các giá trị này, ví dụ: (height - 2 _2.4) và (width - 0.5 _ 2 - 1)

Trong thiết kế CAD, panel bên là 624 mm x 448 mm và cửa là 619.2mm x 223.5 mm. Tuy nhiên CAD không phải đời thực và đời thực thì không hoàn hảo. Bạn nên dùng số đo và phép tính của chính bạn để xác định kích thước panel cửa, và phải tính luôn sai số khi cắt.

Hãy dùng phán đoán tốt nhất của bạn để quyết định kích thước cuối cùng của các tấm panel.

Khi bạn đã sẵn sàng lắp panel:

16. Tháo nắp trên ra.

17. Luồn các tấm panel vào các tam giác từ phía trên.

18. Gắn nắp trên lại.

19. Vặn vít để giữ panel cố định.

20. Luồn panel cửa vào các tam giác của cửa.

21. Vặn vít để giữ panel cố định.

22. Lắp tay nắm (handles) lên cửa sao cho nằm sát mép ngoài của cửa nhưng không chạm hẳn vào nhau. Bạn có thể lắp ở phía trên hoặc phía dưới cửa, tuỳ bạn.
