Mô hình bộ vi sai cơ khí 3D (Differential Gear) dễ lắp ráp

Mô hình bộ vi sai 3D (Differential Gear) cơ bản

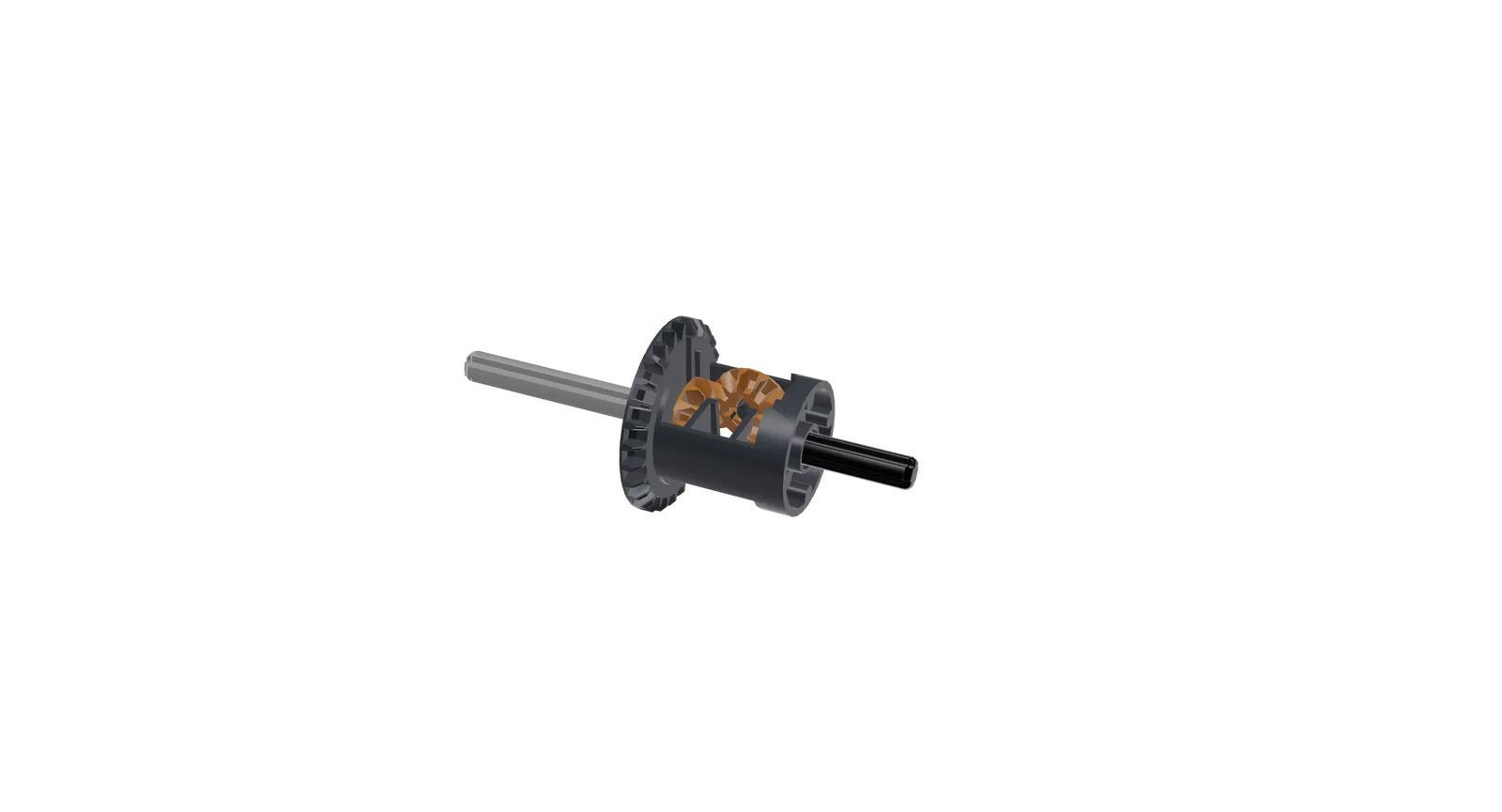

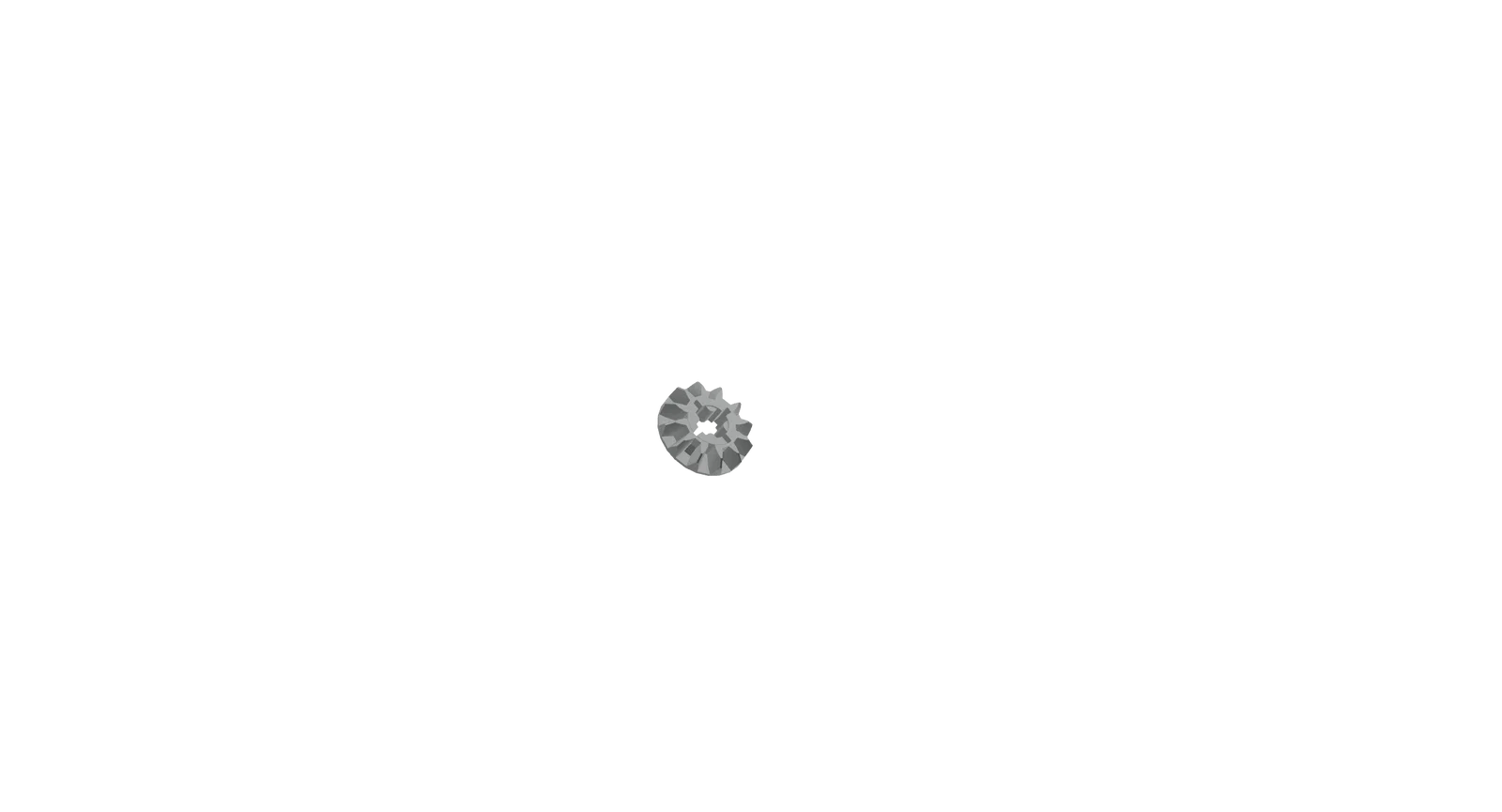

Đây là bộ mô hình vi sai (differential) được thiết kế theo phong cách lắp ráp kiểu LEGO, một dự án cực kỳ thú vị cho những bạn yêu thích kỹ thuật và muốn tìm hiểu cách các bánh răng truyền động hoạt động. Bộ mô hình bao gồm các bánh răng côn (bevel gears), vỏ hộp số và hai trục truyền động chính. Với thiết kế tinh gọn, đây là công cụ hỗ trợ giáo dục trực quan tuyệt vời để hiểu cách truyền lực từ động cơ đến các bánh xe trong ô tô, cho phép hai bánh xe quay với tốc độ khác nhau khi vào cua.

Việc lắp ráp mô hình này rất đơn giản và không đòi hỏi quá nhiều kỹ năng phức tạp. Bạn chỉ cần đặt các bánh răng vào bên trong vỏ hộp số, sau đó luồn các trục truyền động qua các lỗ định hướng trên vỏ hộp. Thiết kế thông minh này giúp mọi người, kể cả người mới bắt đầu với in 3D, có thể dễ dàng hoàn thiện sản phẩm chỉ trong thời gian ngắn. Bạn có thể sử dụng mô hình này để phục vụ mục đích trưng bày trên bàn làm việc hoặc làm đồ chơi lắp ráp cho các bé thích tìm tòi về cơ khí.

Một số lưu ý quan trọng để bạn đạt được kết quả in 3D tốt nhất:

• Vật liệu in: Nên dùng nhựa PLA vì độ cứng tốt và ít bị co rút, giúp các chi tiết bánh răng khớp nối chính xác với nhau.
• Thiết lập in: Sử dụng layer height khoảng 0.16mm đến 0.2mm để đảm bảo bề mặt các răng bánh răng được mượt mà, giúp chuyển động êm ái.
• Hỗ trợ (Supports): Bạn nên cân nhắc thêm hỗ trợ khi in vỏ hộp số để đảm bảo hình dáng các hốc chứa bánh răng không bị lỗi.
• Kiểm tra khớp nối: Sau khi in xong, hãy làm sạch kỹ các phần răng bánh răng và trục để đảm bảo khi lắp vào máy sẽ quay trơn tru, không bị kẹt.
• Độ bền: Nếu muốn sử dụng cho các dự án chịu lực cao hơn, có thể in bằng PETG để tăng độ dẻo dai cho các bộ phận.

Tổng kết lại, mô hình vi sai này không chỉ là một món đồ chơi thông thường mà còn là một bài học vật lý cơ khí thu nhỏ ngay trong lòng bàn tay. Hãy thử in ngay và tự tay lắp ráp để cảm nhận sự kỳ diệu của hệ thống truyền động này nhé!
