Vỏ Shelly Mini (Shelly Mini Housing)
Vỏ/housing nhỏ gọn cho Shelly Mini Gen 3, có 2 lựa chọn đế lỗ 6mm hoặc 8mm cho dây nguồn dày. Gắn được Shelly và 2 WAGO 221-413 hai bên, dùng insert M3 và ốc M3x6mm, có khe thoáng và chỗ bấm reset.
Mô tả

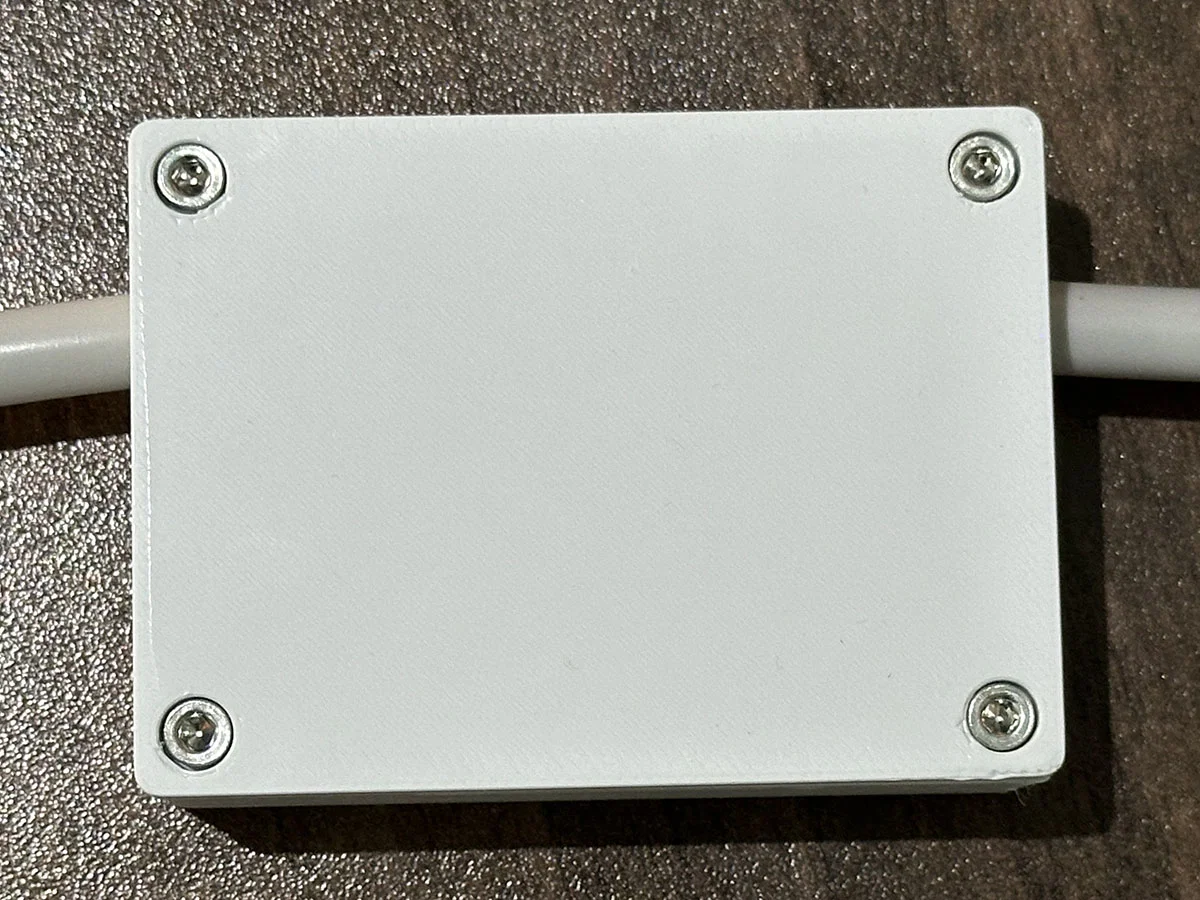

Một bộ vỏ (housing) nhỏ gọn, vừa khít cho dòng Shelly Mini Gen 3.
Có hai lựa chọn cho phần đế: một bản có lỗ 6mm và một bản có lỗ 8mm để đi dây nguồn dày hơn. Nắp (lid) dùng chung cho cả hai loại đế.

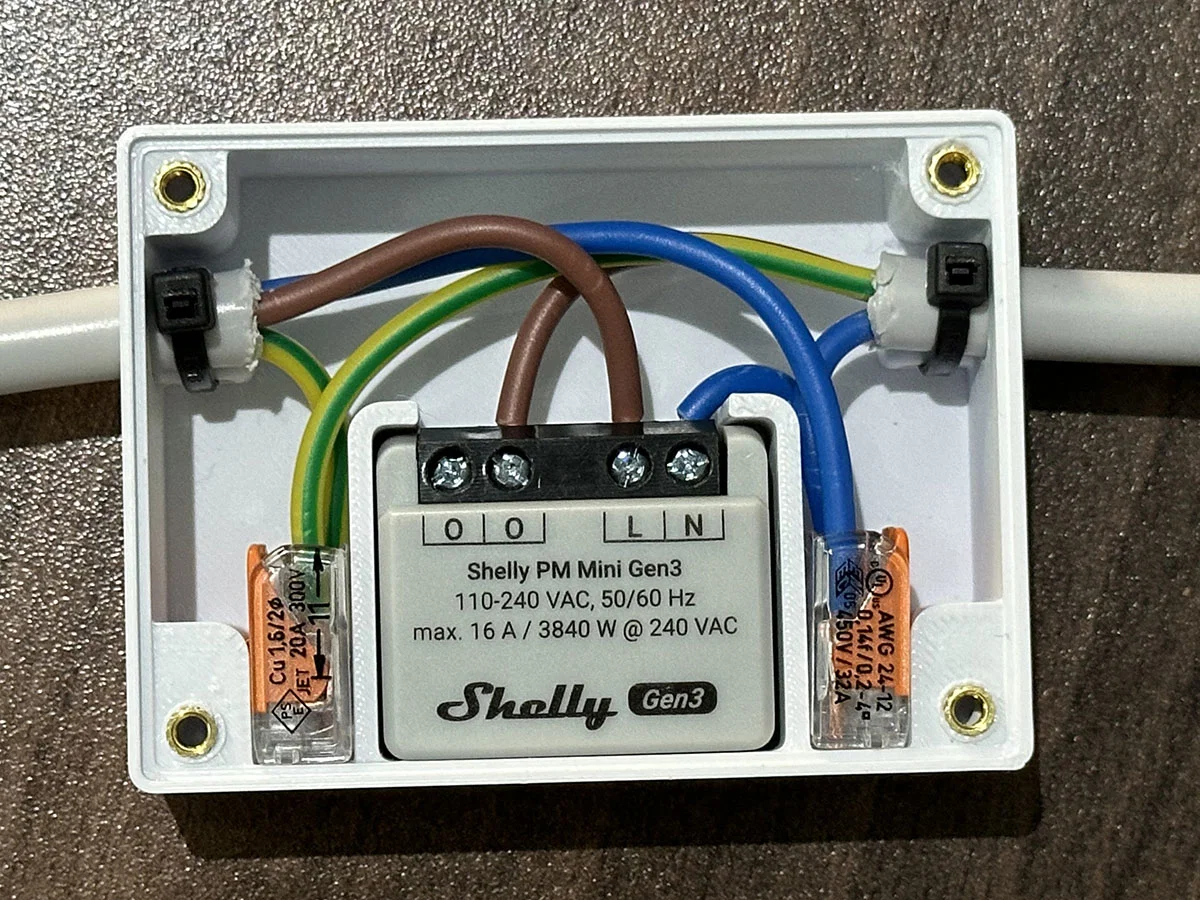

Cho phép bạn bắt/mount thiết bị cùng với hai WAGO 221-413 (3 cổng) ở hai bên. Bạn có thể dùng bản 412 nếu không cần 3 cổng.

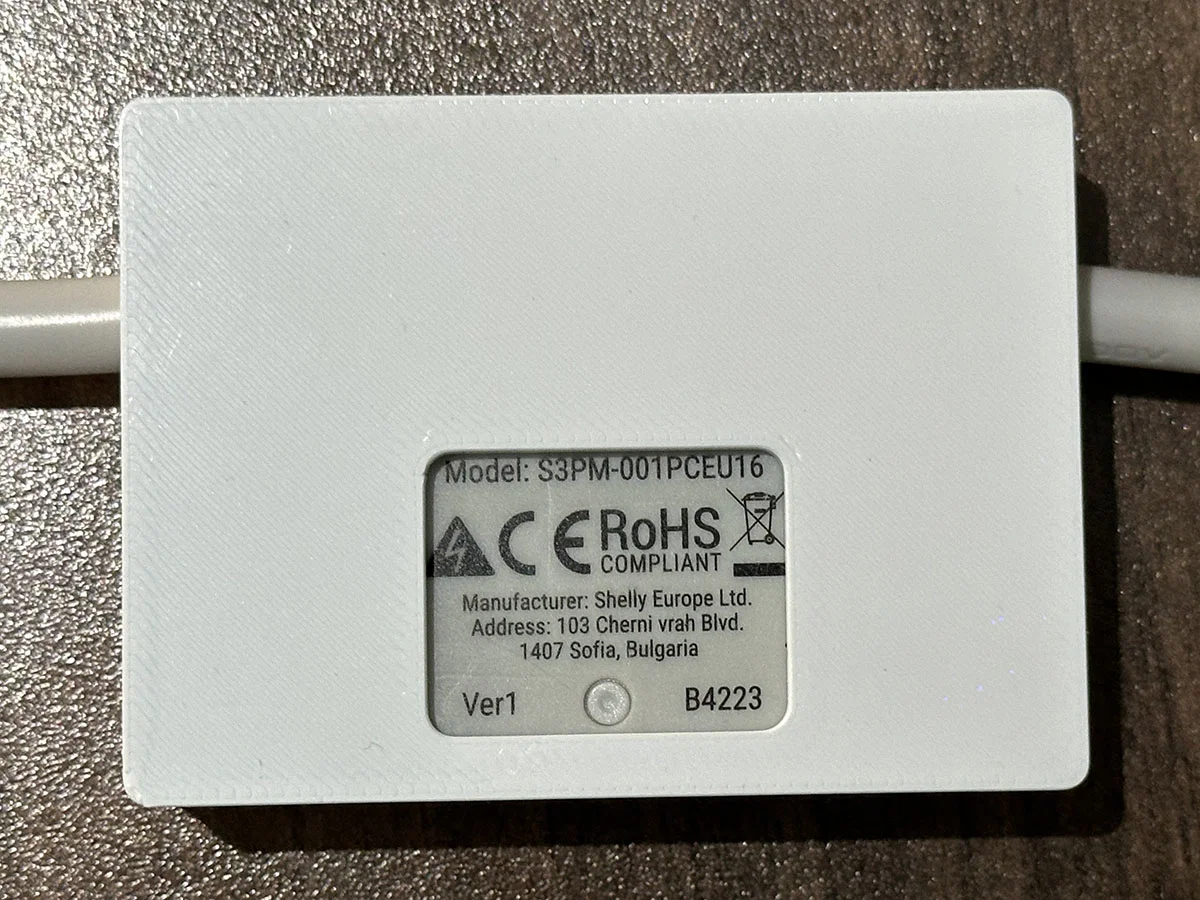

Thiết kế dùng 4 x insert ren M3 (threaded inserts) và ốc M3x6mm socket cap screws; phía sau có một phần khoét để thông gió và để thao tác nút reset.
Print Settings
Mình in bằng eSun PLA+ trên Bambu X1C. Mình dùng tree supports cho phần trên của các khe/lỗ đi cáp và infill 15% ở layer height 0.2mm
