Vỏ Shelly Plus Housing nhỏ gọn cho Shelly Plus
Vỏ nhỏ gọn cho dòng Shelly Plus, chừa chỗ gắn 2 WAGO 221-413 hai bên. Có 2 lựa chọn đế lỗ 6mm hoặc 8mm cho dây nguồn dày, dùng chung nắp; dùng M3 threaded inserts và ốc M3x6mm.
Mô tả
Sau khi mình làm xong cái vỏ nhỏ gọn cho dòng Mini, mình cần một phiên bản tương tự cho các thiết bị dòng Plus đang dùng.
Có hai lựa chọn cho phần đế: một loại có lỗ 6mm và một loại có lỗ 8mm cho dây nguồn dày hơn. Nắp dùng chung cho cả hai loại đế.

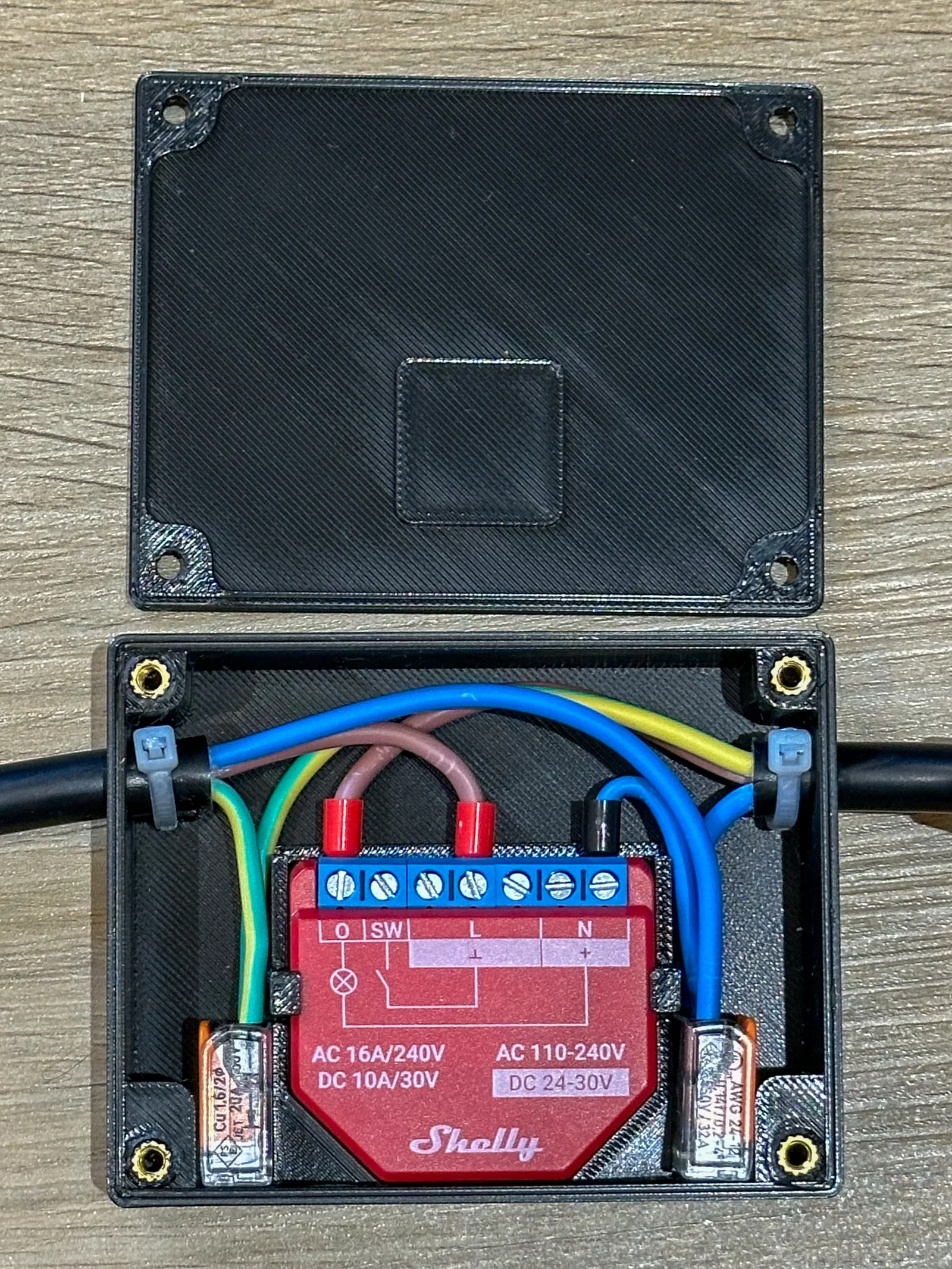

Cho phép bạn gắn thiết bị và hai WAGO 221-413 (3 terminals) ở hai bên. Bạn có thể dùng bản 412 nếu không cần 3 terminals.

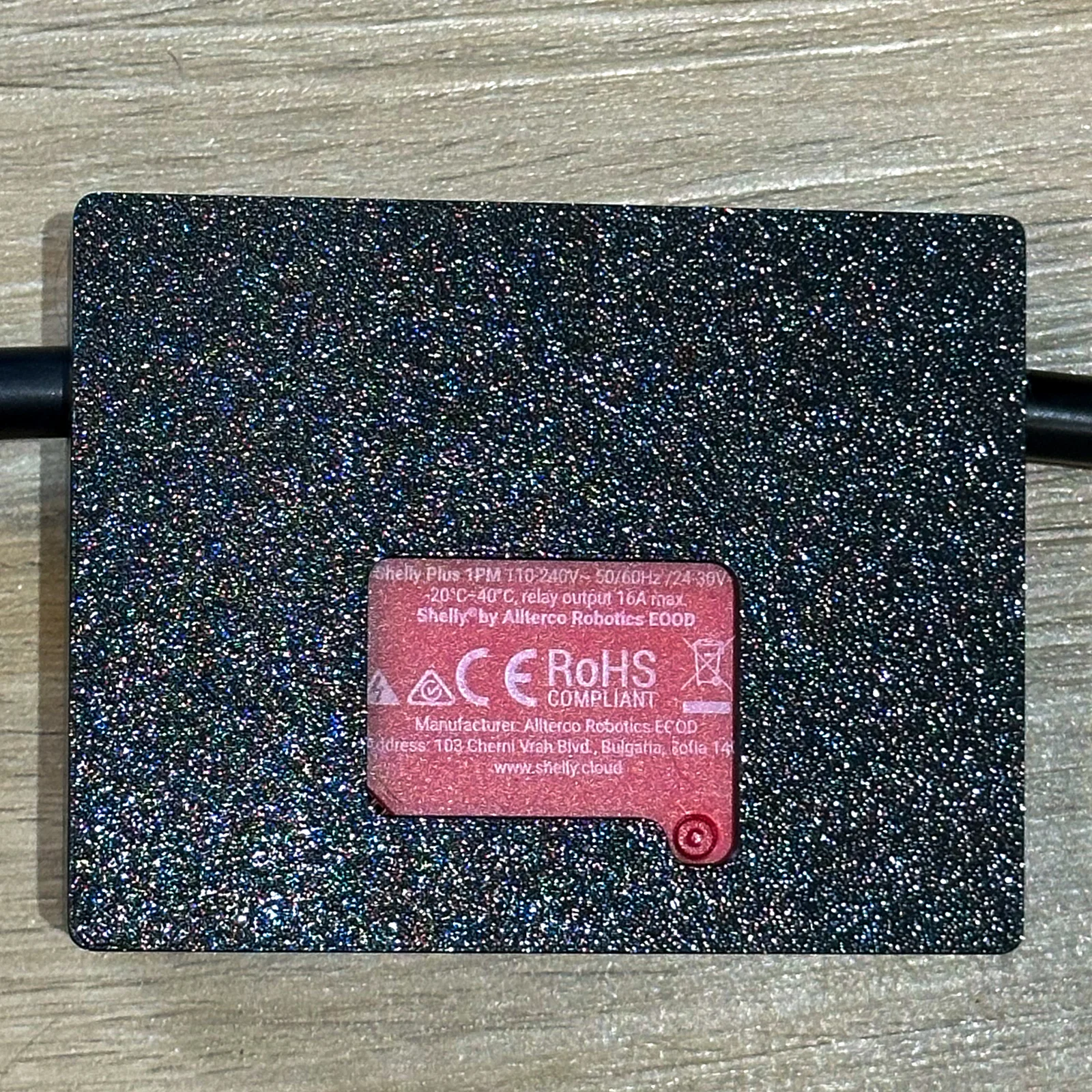

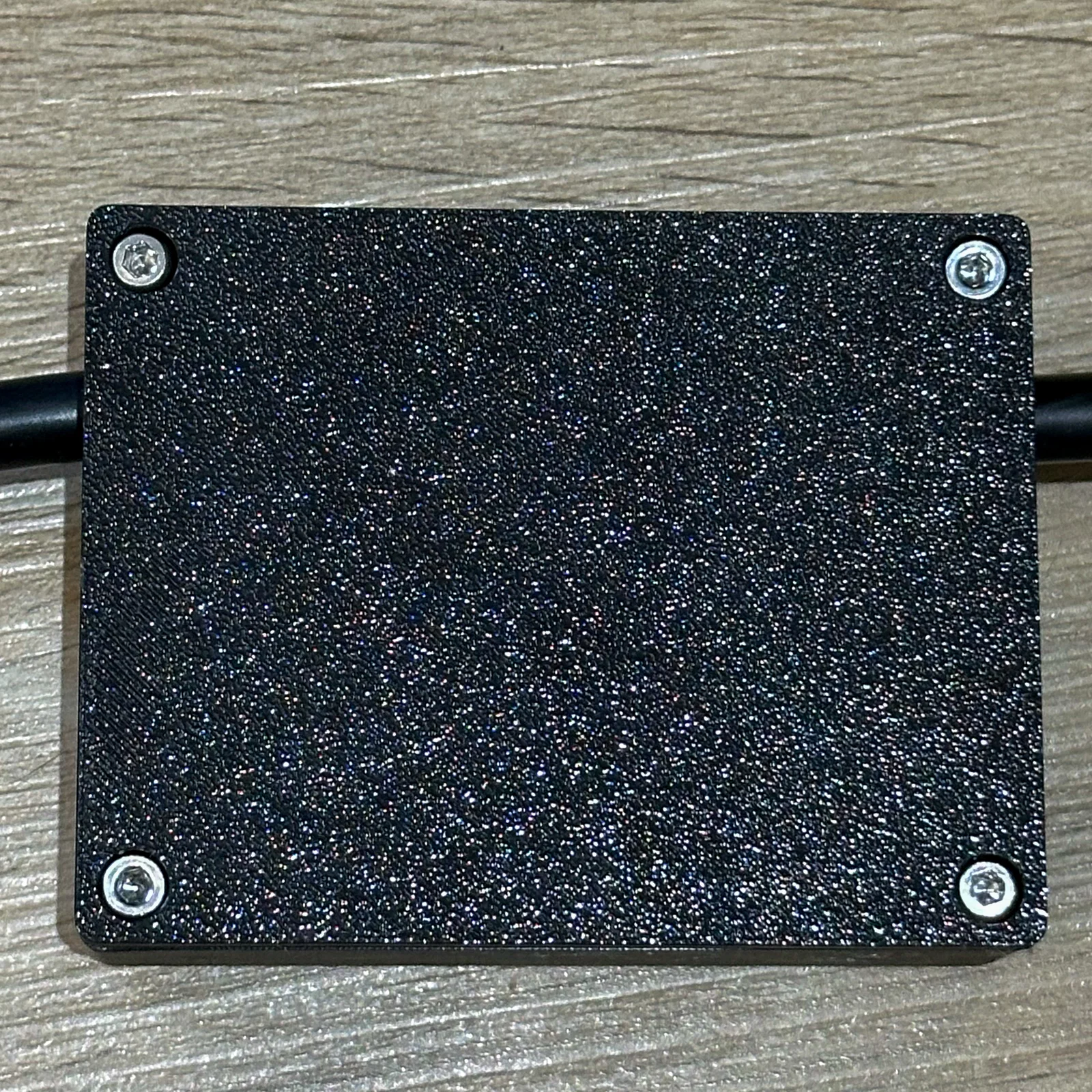

Thiết kế dùng 4 x M3 threaded inserts và ốc M3x6mm socket cap screws; phía sau có một khe hở (cut-out) để thông gió và thao tác nút reset.
Print Settings
Mẫu này được in bằng eSun PLA+ trên Bambu X1C của mình. Mình dùng tree supports cho phần trên của các lỗ đi dây và infill 15% ở layer height 0.2mm.
