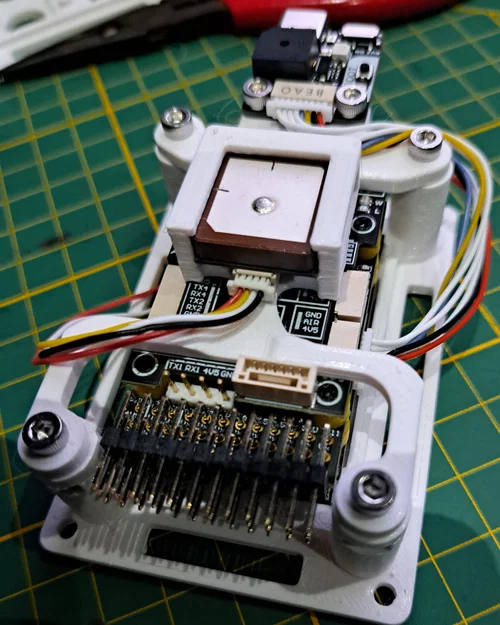

Khung đỡ 3D cho Speedybee F405 Wing và GPS BZ-181

Khung đỡ F405 Wing và GPS cho Speedybee

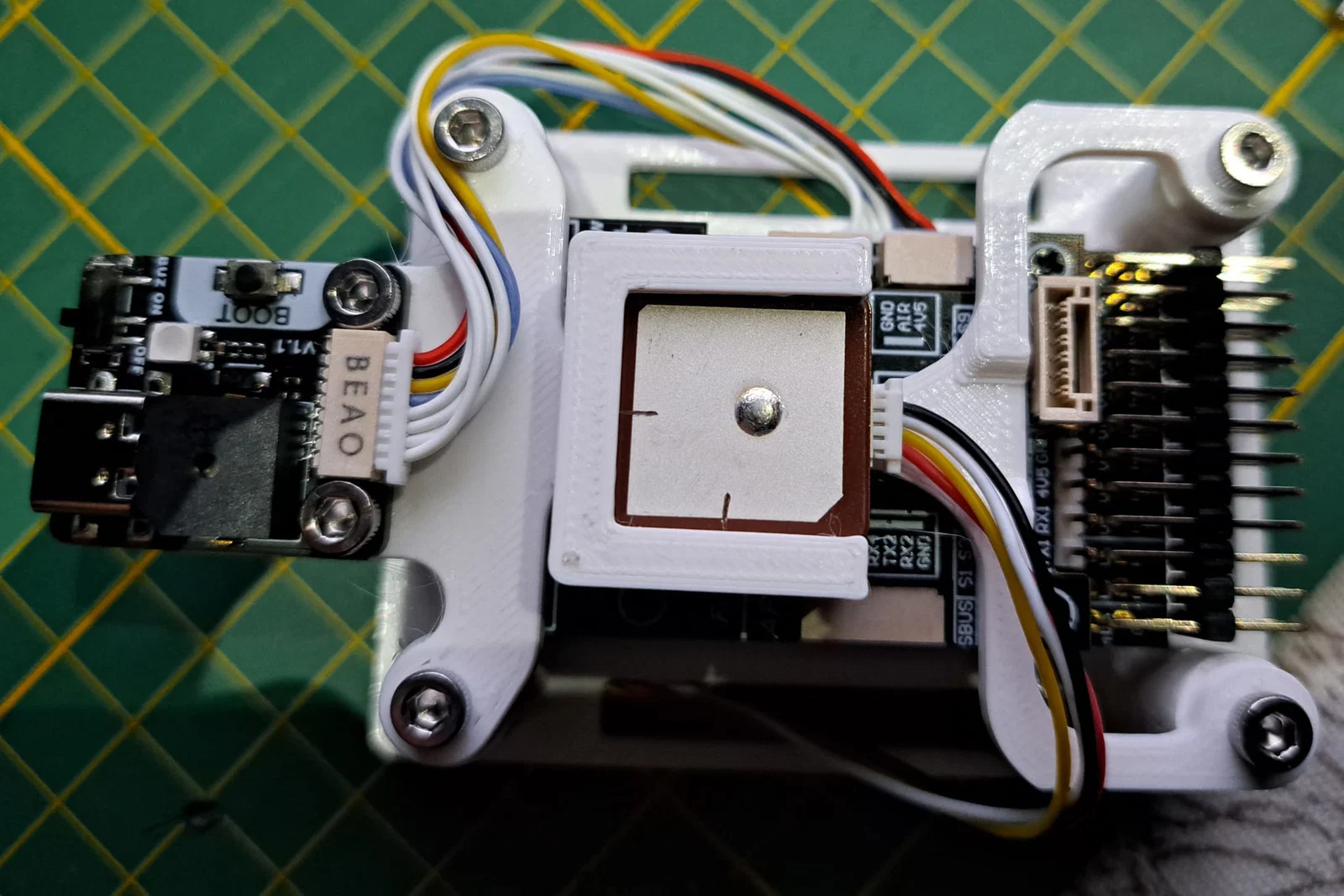

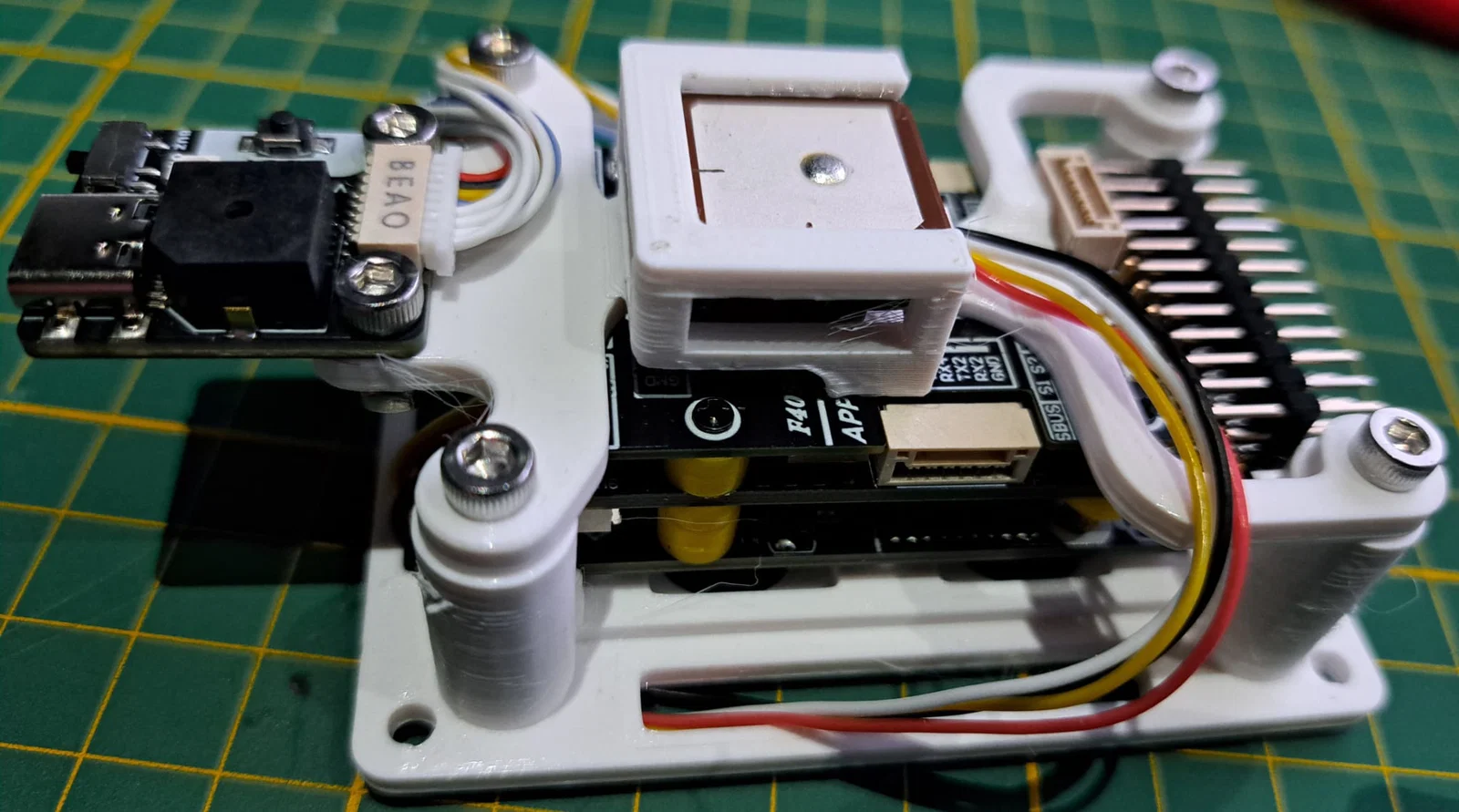

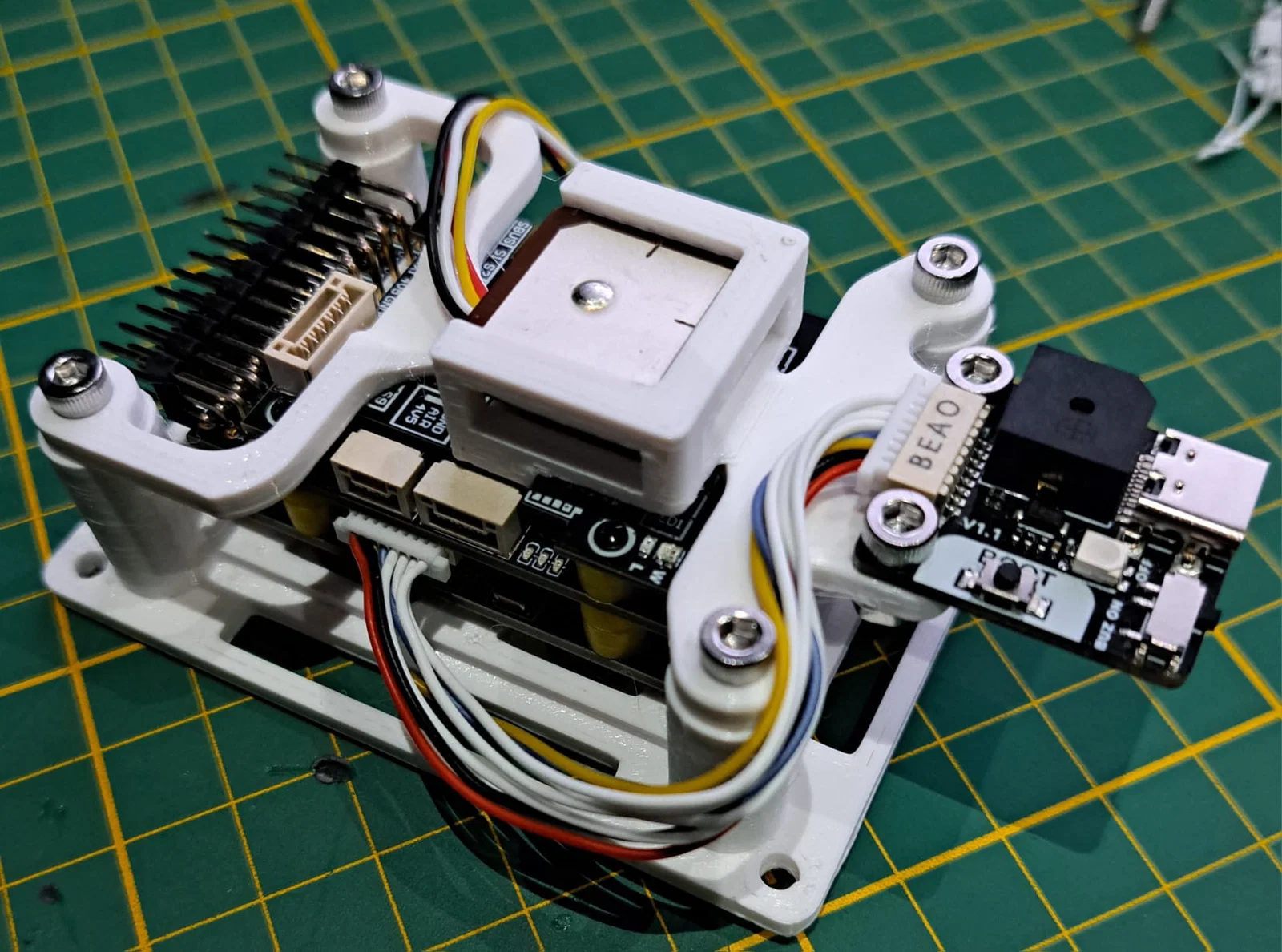

Nếu bạn đang sử dụng bộ điều khiển bay (flight controller) Speedybee F405 Wing cho các mô hình máy bay RC, bạn chắc chắn sẽ hiểu tầm quan trọng của việc giữ cho các linh kiện điện tử cố định và thông thoáng. Mẫu khung đỡ (support) 3D này được thiết kế chuyên biệt để giữ chặt bo mạch F405 Wing và mô-đun GPS BZ-181 một cách ngăn nắp, đồng thời giải quyết triệt để vấn đề quá nhiệt thường gặp khi thiết bị vận hành trong không gian kín.

Thiết kế này tập trung vào sự tiện dụng và khả năng thoát nhiệt tối ưu. Các khoảng trống và lỗ thông hơi được bố trí khéo léo xung quanh khu vực cổng USB và các linh kiện tỏa nhiệt mạnh, cho phép luồng không khí lưu thông tự do giúp bo mạch luôn mát mẻ ngay cả khi bay ở cường độ cao. Với cấu trúc này, bạn có thể dễ dàng tiếp cận cổng USB để nạp firmware hoặc tinh chỉnh thông số mà không cần tháo dỡ toàn bộ khung đỡ.

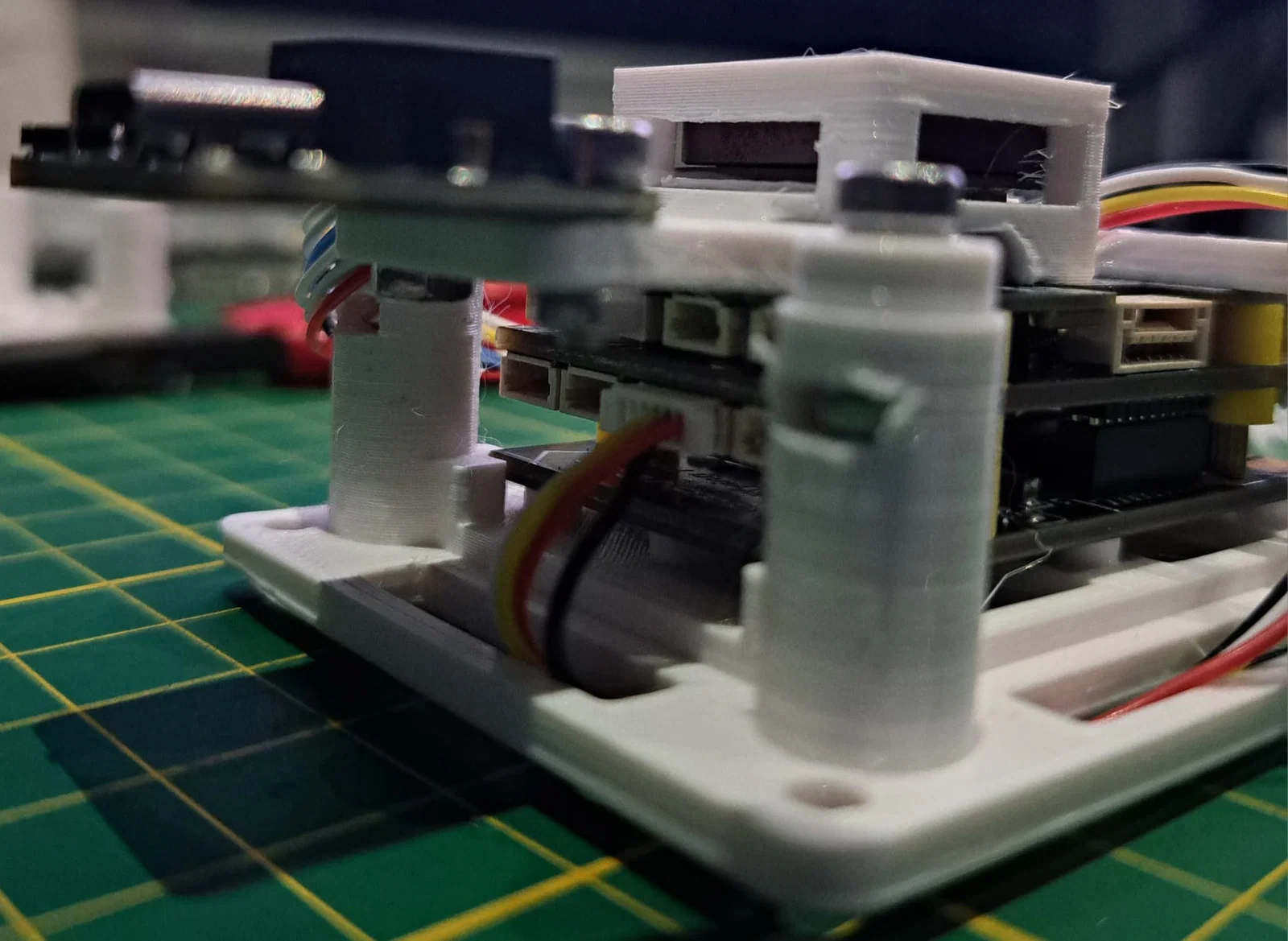

Việc lắp đặt cũng rất đơn giản và chắc chắn nhờ hệ thống sử dụng vít M3 tiêu chuẩn. Bạn chỉ cần in khung, sau đó sử dụng ốc M3x8 kèm đai ốc để cố định bo mạch vào vị trí. Đây là giải pháp hoàn hảo để nâng cấp chiếc máy bay của bạn trở nên gọn gàng, chuyên nghiệp và bền bỉ hơn trong mọi chuyến bay.

Các đặc điểm nổi bật và lưu ý khi in 3D:

• Khả năng tương thích: Được thiết kế riêng cho Speedybee F405 Wing và GPS BZ-181, đảm bảo vừa khít từng chi tiết.
• Tối ưu hóa nhiệt độ: Thiết kế có lỗ thoáng giúp tản nhiệt tốt hơn cho bo mạch và GPS, kéo dài tuổi thọ linh kiện.
• Dễ dàng bảo trì: Dễ dàng tiếp cận các cổng kết nối quan trọng như USB mà không gây cản trở.
• Vật liệu đề xuất: Nên dùng nhựa PETG để có độ bền cơ học tốt hơn, khả năng chịu nhiệt ổn định hơn so với PLA trong môi trường máy bay RC.
• Thiết lập in: Sử dụng 15% infill là đủ để đảm bảo độ cứng vững, hãy chú ý chọn cài đặt hỗ trợ (support) để các chi tiết ngàm được in sắc nét và chính xác nhất.
• Lưu ý lắp ráp: Chuẩn bị 4 bộ vít M3x8 kèm đai ốc để cố định thân chính và 2 bộ M3x8 cho các thành phần bổ sung như trong hướng dẫn.

Việc trang bị một chiếc khung in 3D chắc chắn không chỉ bảo vệ các linh kiện đắt tiền của bạn mà còn giúp việc sắp xếp dây nhợ bên trong thân máy bay trở nên khoa học hơn rất nhiều. Chúc bạn có những chuyến bay an toàn và ổn định với bộ kit Speedybee của mình!
