Enclosure dạng module cho máy in 3D

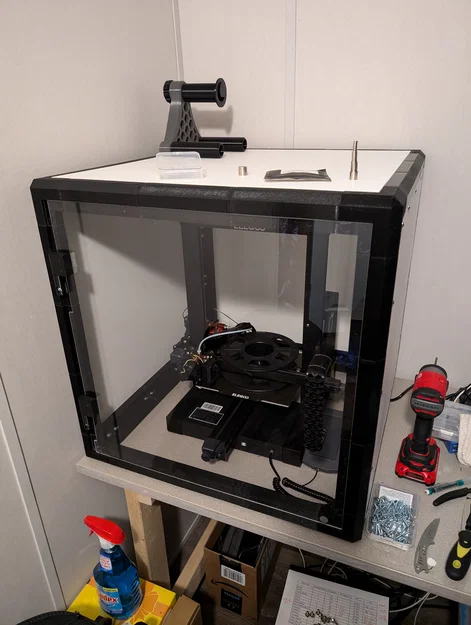

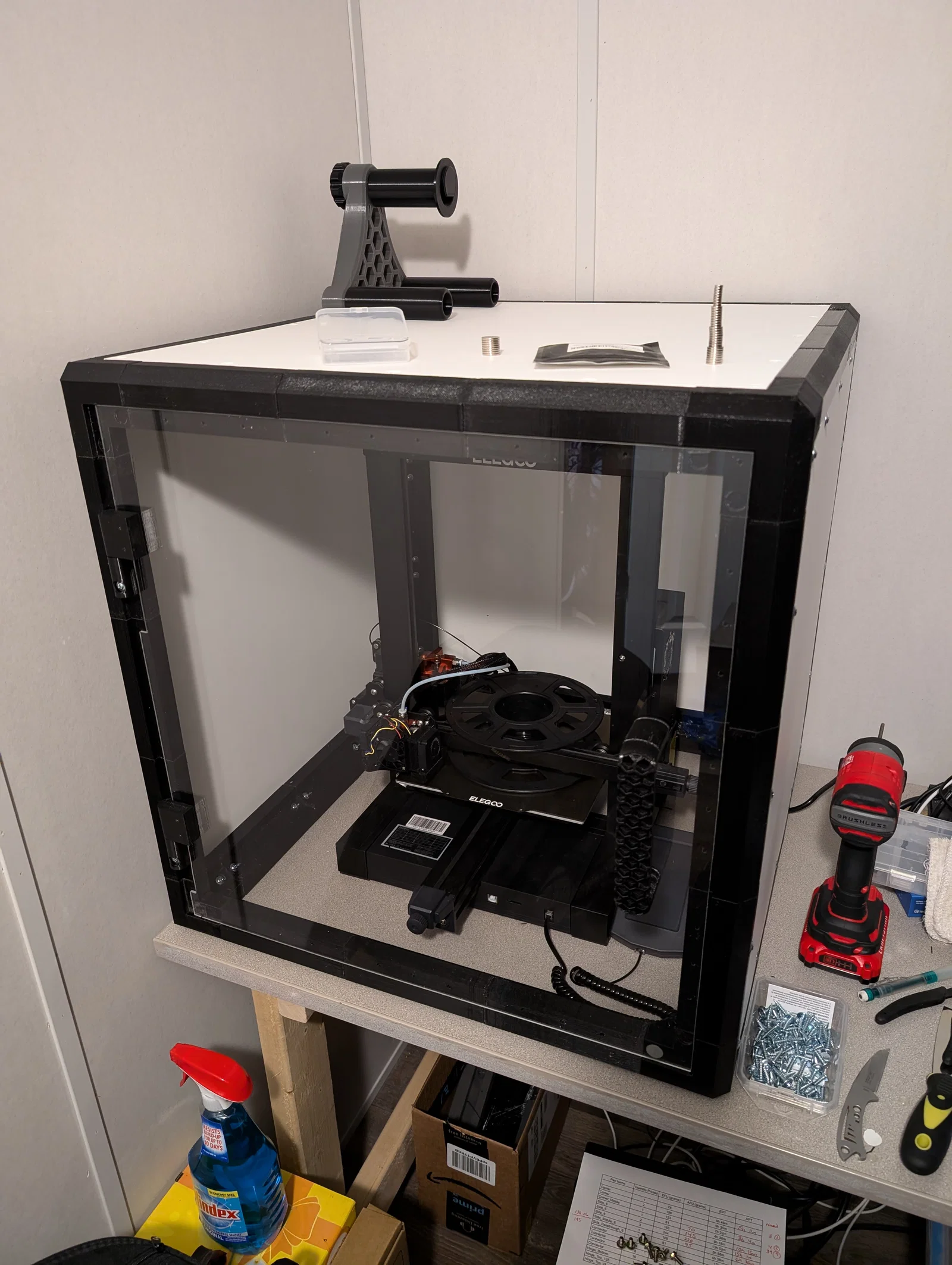

Cuối cùng mình cũng dựng xong cái enclosure rồi. Vẫn còn phải gắn thêm vài cục nam châm cho cửa và lắp thêm đèn ở trong, nhưng ít nhất là giờ đã xong phần khung.

Update 2-22-24:

Mình đã upload thêm biến thể 3" của phần side support và middle brace.

Dạo này mình phải tạm gác việc làm enclosure của chính mình lại vì đang bận xử lý vài chuyện cá nhân ngoài đời. Hy vọng sớm quay lại hoàn thiện nốt.

Mình rất thích được thấy mấy enclosure mọi người làm xong. Cảm ơn mọi người đã góp ý nhiều!

Update 1-27-24:

Mình làm thêm một cái tay nắm (Handle)!

Update 1-26-24:

Mình đã upload 2 file .stl mới: “Side_Brace” và “Middle_Brace”. Hai món này dùng cho phần nóc của enclosure, dành cho ai muốn gia cố thêm cho tấm top panel.

Chắc hôm nay mình sẽ in xong những món cuối cùng để hoàn thiện enclosure của mình. Sắp có enclosure hoàn chỉnh rồi!

Update 1-8-24:

Chúc mừng năm mới! Cảm ơn mọi người đã tải và thả like cho dự án của mình. Mình thích xem các bản make và phản hồi từ mọi người.

Mình đã thêm phiên bản dài 3" cho các đoạn side và middle side.

Mình vẫn cần làm tay nắm cho cửa.

Gần đây máy in của mình gặp vài trục trặc nên phải dừng in các chi tiết cho enclosure của mình. Giờ chắc ổn rồi và tối nay sẽ bắt đầu “production” lại.

Update 12-31-2023:

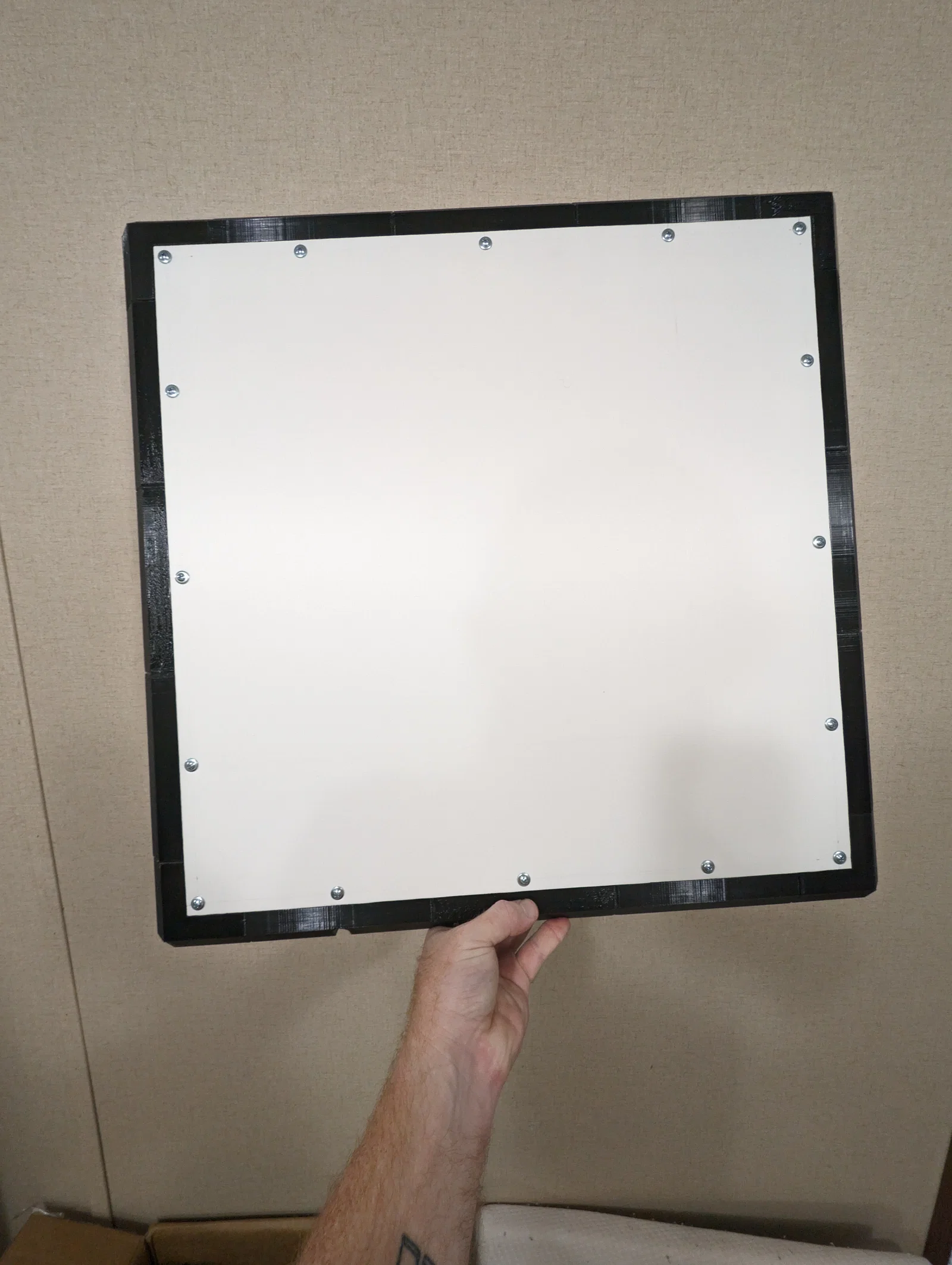

Cuối cùng mình cũng in đủ chi tiết để hoàn thiện một bên và đã upload hình. Xin lỗi vì mình không có ghi lại quy trình lắp ráp.

Tấm nhựa mình dùng mua online ở đây:

https://buyplastic.com/expanded-pvc-plastic-sheet/

Mình cắt theo kích thước bằng máy cưa đĩa với lưỡi carbide 60 răng. Mình cũng thấy ở cửa hàng Lowe's gần nhà có loại tấm nhựa tương tự và cũng dùng được:

https://www.lowes.com/pd/Genesis-Common-24-in-x-24-in-Actual-23-75-in-x-23-75-in-Smooth-Pro-White-Smooth-15-16-in-Drop-Tile-Ceiling-Tiles/50022198

Update 12-30-2023:

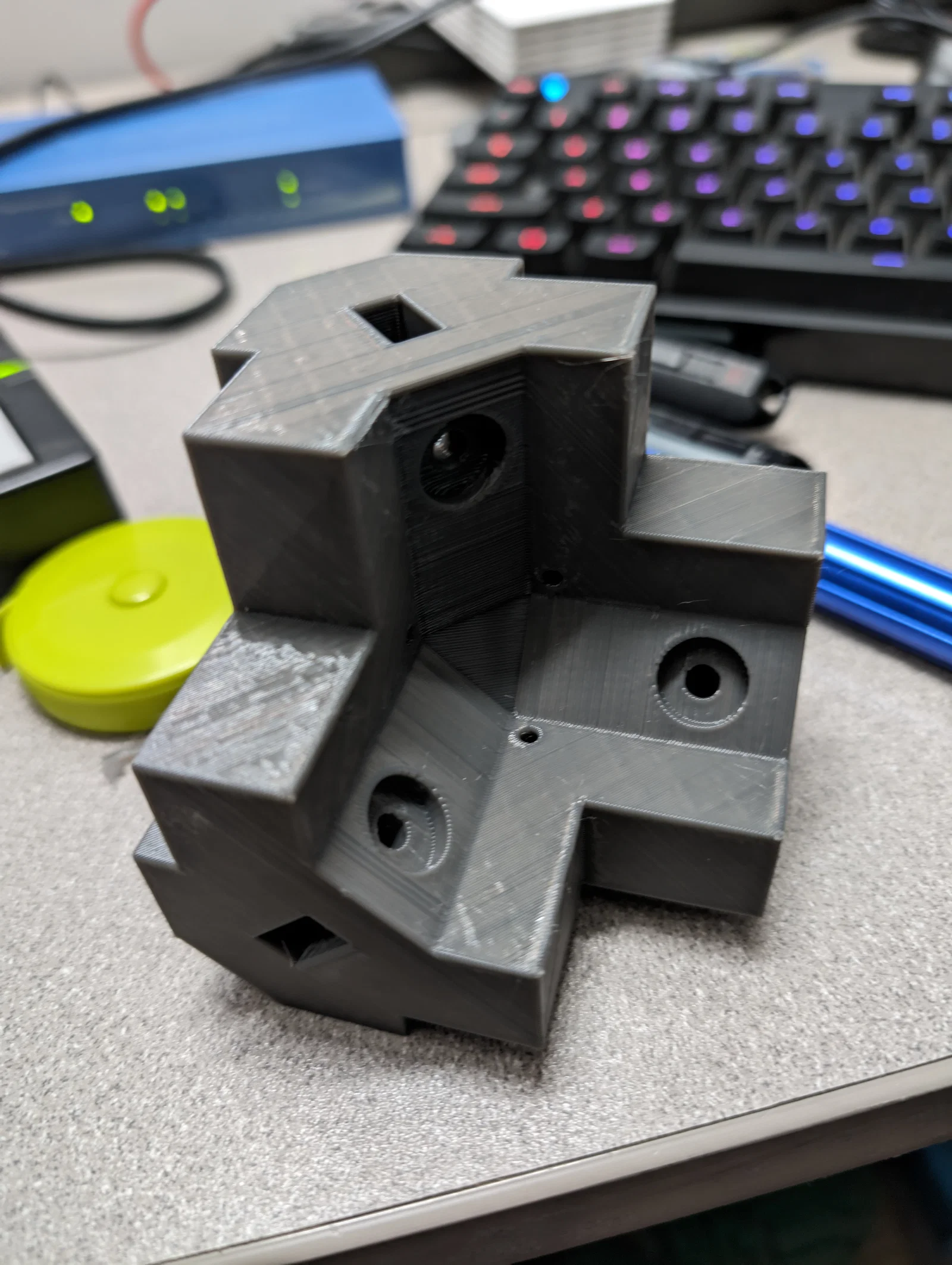

Mình đã cập nhật mẫu Corner và Corner_Middle để có chỗ gắn nam châm 12mm x 2mm. Mình cũng upload toàn bộ file Fusion 360 cho dự án này. Có bạn góp ý nên làm thêm tay nắm cho cửa, mình sẽ либо làm trong thời gian tới hoặc tìm một mẫu mình thích từ creator khác.

Nam châm: https://a.co/d/hqZlq2R

Miếng sticker kim loại cho cửa: https://a.co/d/8HwHZNX

Update 12-22-2023:

Theo yêu cầu, mình đã làm thêm các đoạn side dài hơn cho những bạn dùng máy in lớn. Chiều dài side gồm 6", 12", và 18".

Update 12-21-2023:

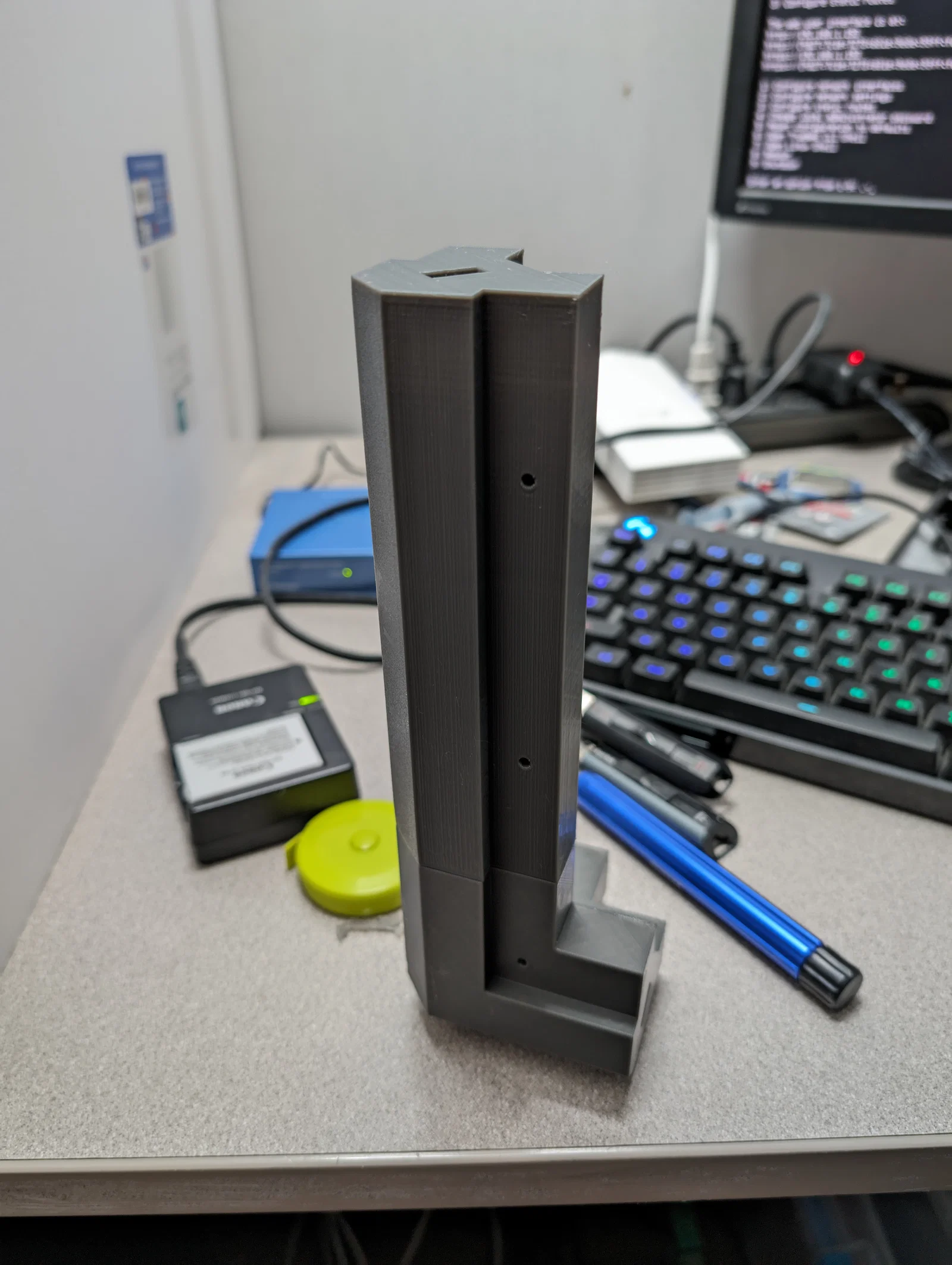

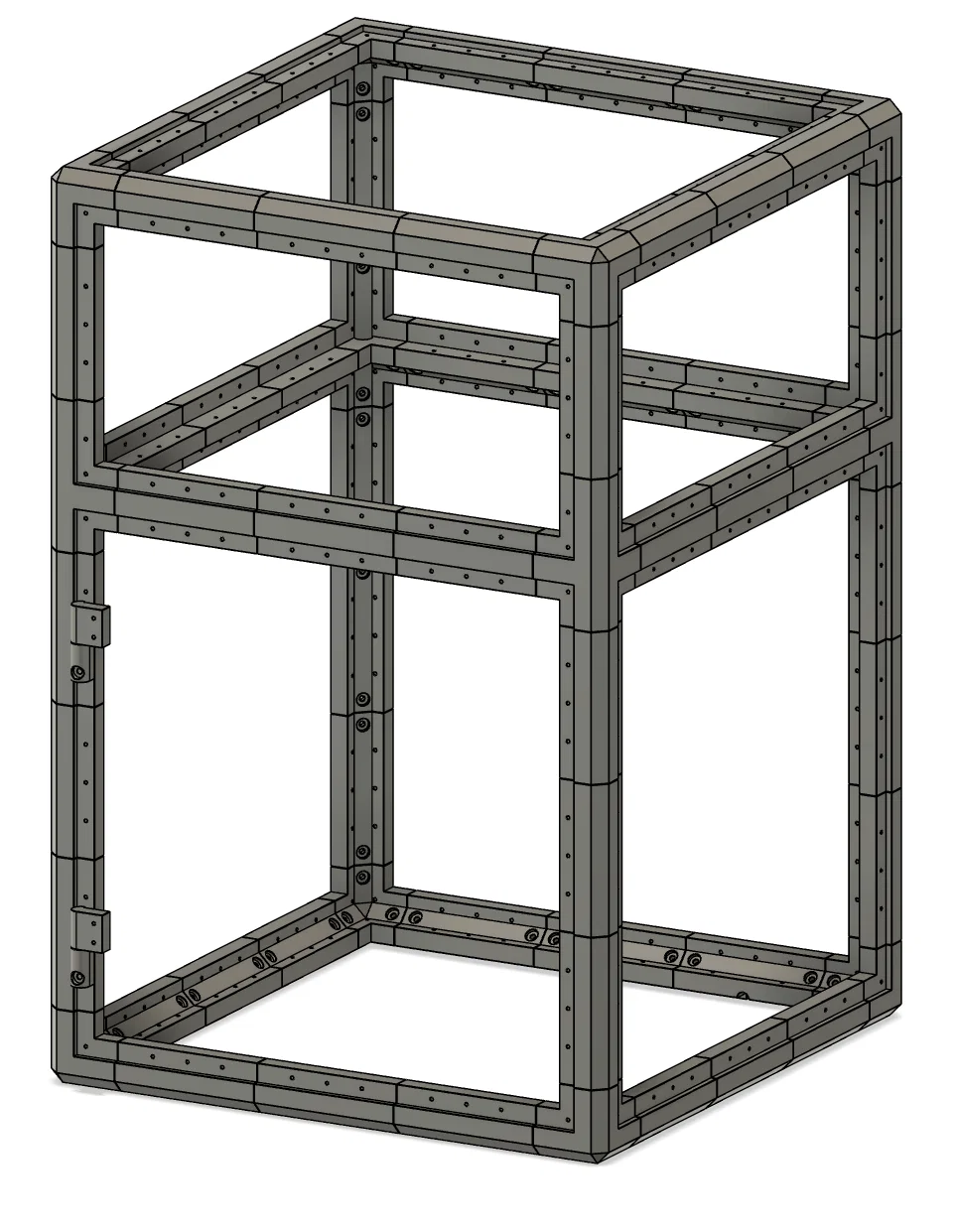

Mình đã cập nhật các chi tiết Side để có thêm lỗ bắt bản lề hoặc bắt tấm panel bên hông. Mình cũng làm thêm một chi tiết upper hinge có thể dùng với tấm panel dày ¼"; bản gốc thiết kế cho tấm 1/8" (cả hai bản đều có). Ngoài ra mình cũng thêm model để làm enclosure kiểu “stacked”. Mình chưa in các chi tiết này, nhưng trong Fusion 360 thì có vẻ khớp đúng.

----------------------------------------------------------------------------------------------------------------

Các chi tiết Side có các chiều dài 6", 12", và 18".

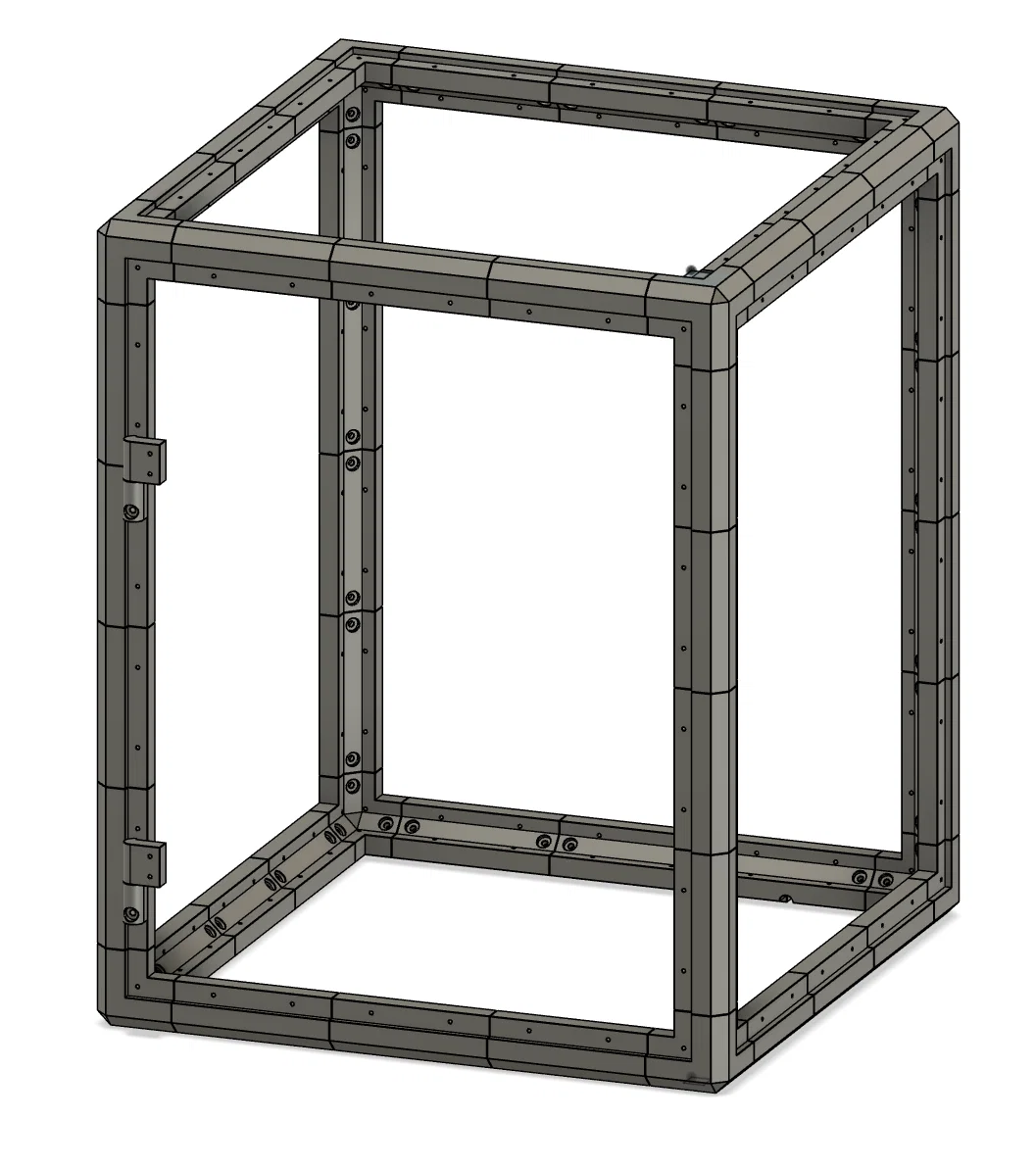

Bức hình có khung đã lắp sẵn là kích thước cao 30", rộng 24", sâu 24". Khung đó gồm 8 corner peices, 1 side peice có power pass through, và 39 side peices. Bạn có thể làm enclosure kích thước bất kỳ để phù hợp nhu cầu.

Printing:

Hiện tại mình dùng Elegoo Neptune 3, các chi tiết prototype màu xám được in bằng SUNLU PETG. Mình tinh chỉnh từ profile “Extra Fast” mặc định của Cura slicer (không phải bản Cura của Elegoo): mình set wall count = 4. Infill (pattern honeycomb) đặt 50% cho các chi tiết lớn và 80% cho các chi tiết connector và hinge.

Assembly:

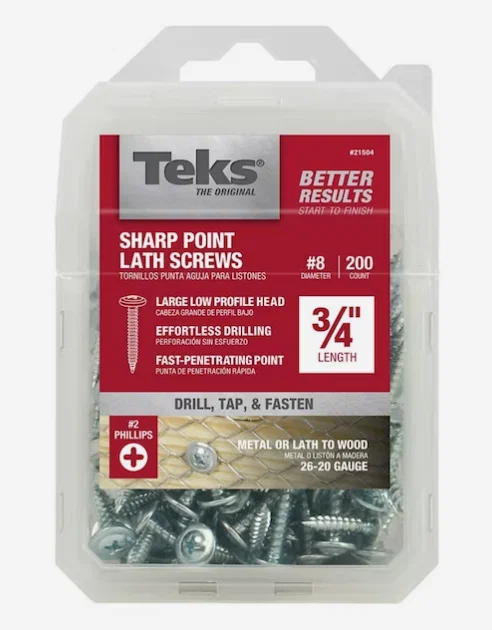

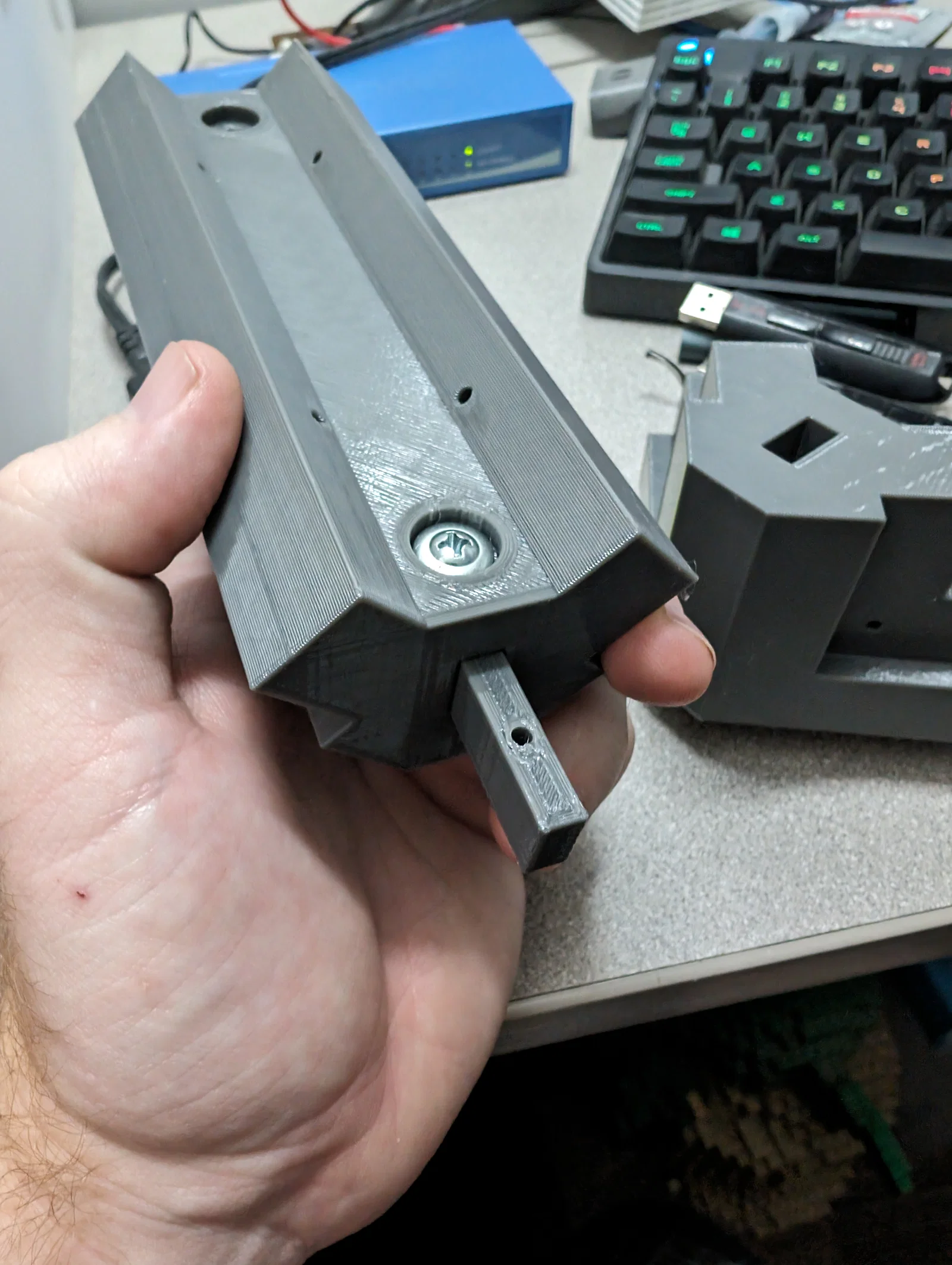

Mình thiết kế để dùng 1 loại ốc duy nhất: Teks #8 x ¾" Sharp Point Lath Screw (như hình). Riêng lower hinge cần loại dài 1-¼".

Chốt bản lề (hinge pin) là chốt thép 5mm x 40mm mua từ Amazon.

Các tấm side panel sẽ nằm lọt vào rãnh (recess) ¼" trên khung enclosure. Side panel có thể làm bằng vật liệu bạn muốn, chỉ cần đo kích thước enclosure sau khi hoàn thiện rồi cắt cho vừa.

----------------------------------------------------------------------------------------------------------------

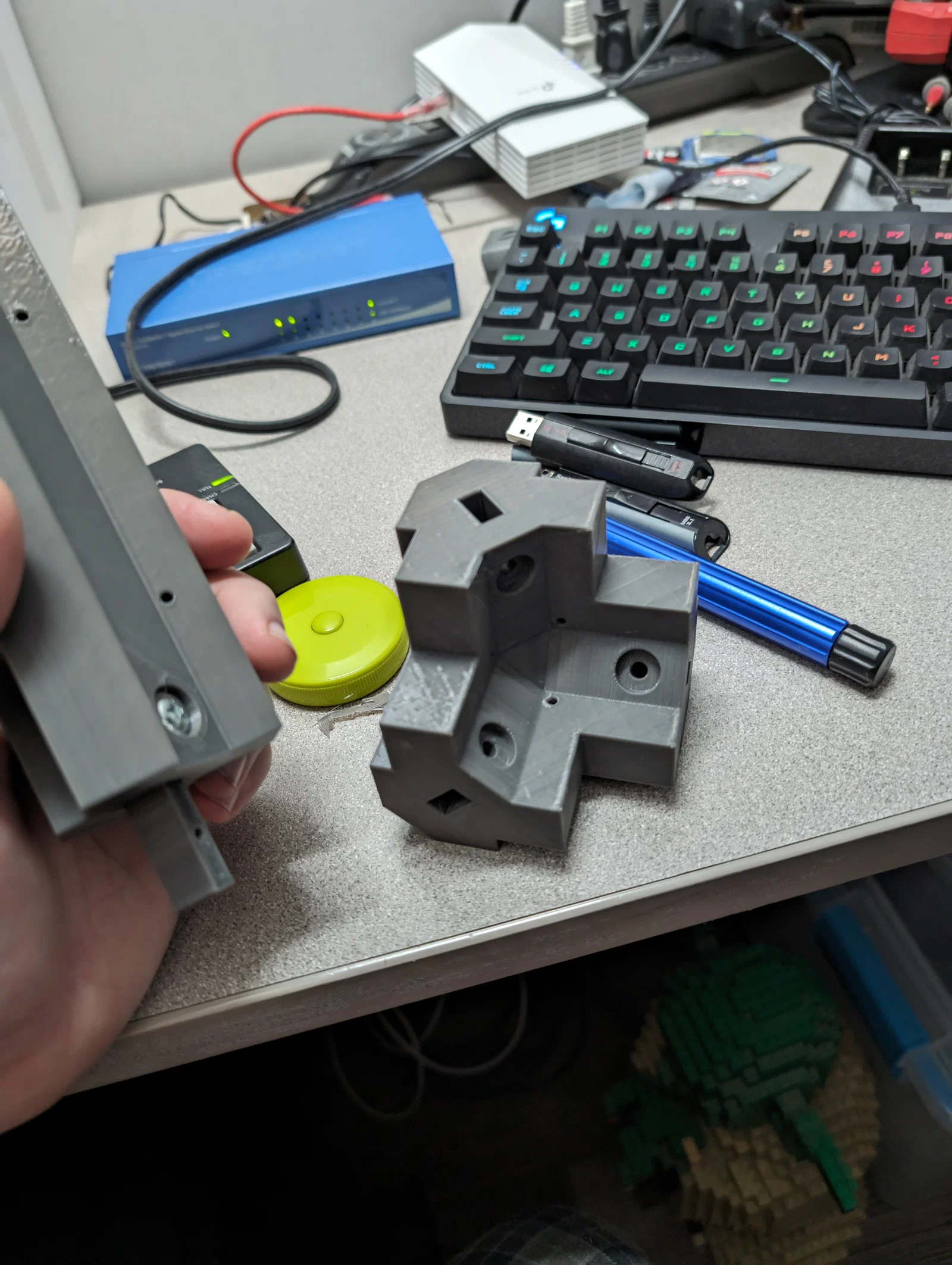

Đây là video ngắn cho thấy các chi tiết mình đã in được và một phần lắp ráp:

Mình sẽ làm video chi tiết hơn khi in đủ chi tiết và có thể lắp hoàn chỉnh enclosure.

----------------------------------------------------------------------------------------------------------------

Cảm ơn mọi người đã quan tâm dự án của mình. Nếu có yêu cầu hay gợi ý gì, cứ comment, mình sẽ phản hồi lại.
