Ngàm Gridfinity gắn peg board chuẩn U.S. (tối đa 3x6) – Không cần Supports!
Gắn Gridfinity lên peg board chuẩn U.S. bằng mount chắc chắn, in dễ và không cần supports nếu đặt đúng mặt khi slicing. Có thể tạo kích thước 1x1 đến 3x6 bằng OnShape, kèm một số STL hữu dụng.
Mô tả
Nhớ đặt đúng mặt đáy khi slicing!!!

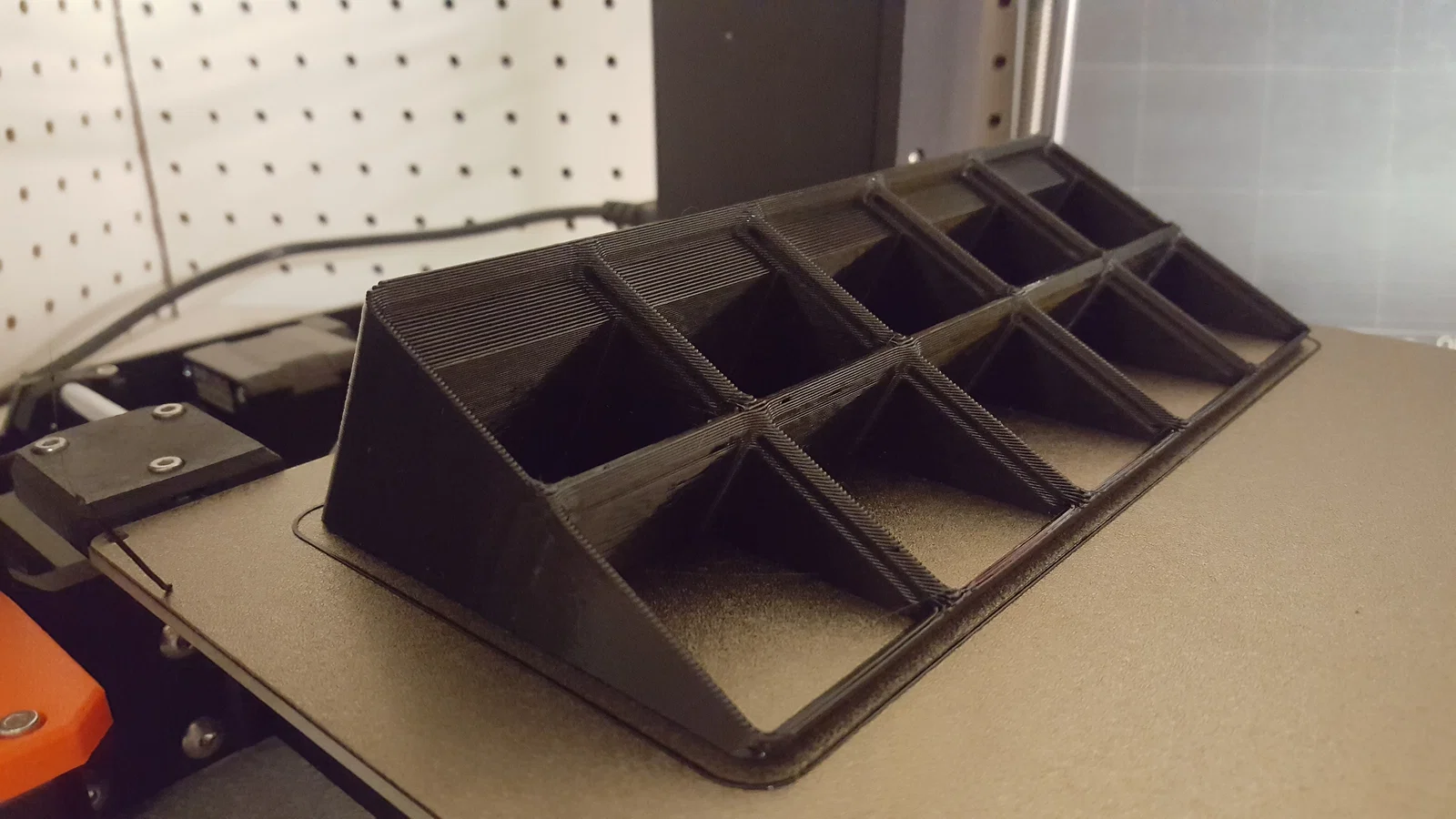

Mẫu này in rất dễ và không cần supports, miễn là bạn đặt nó nằm trên mặt “đáy” của phần gối đỡ (tức cạnh huyền của tam giác vuông) trong slicer.

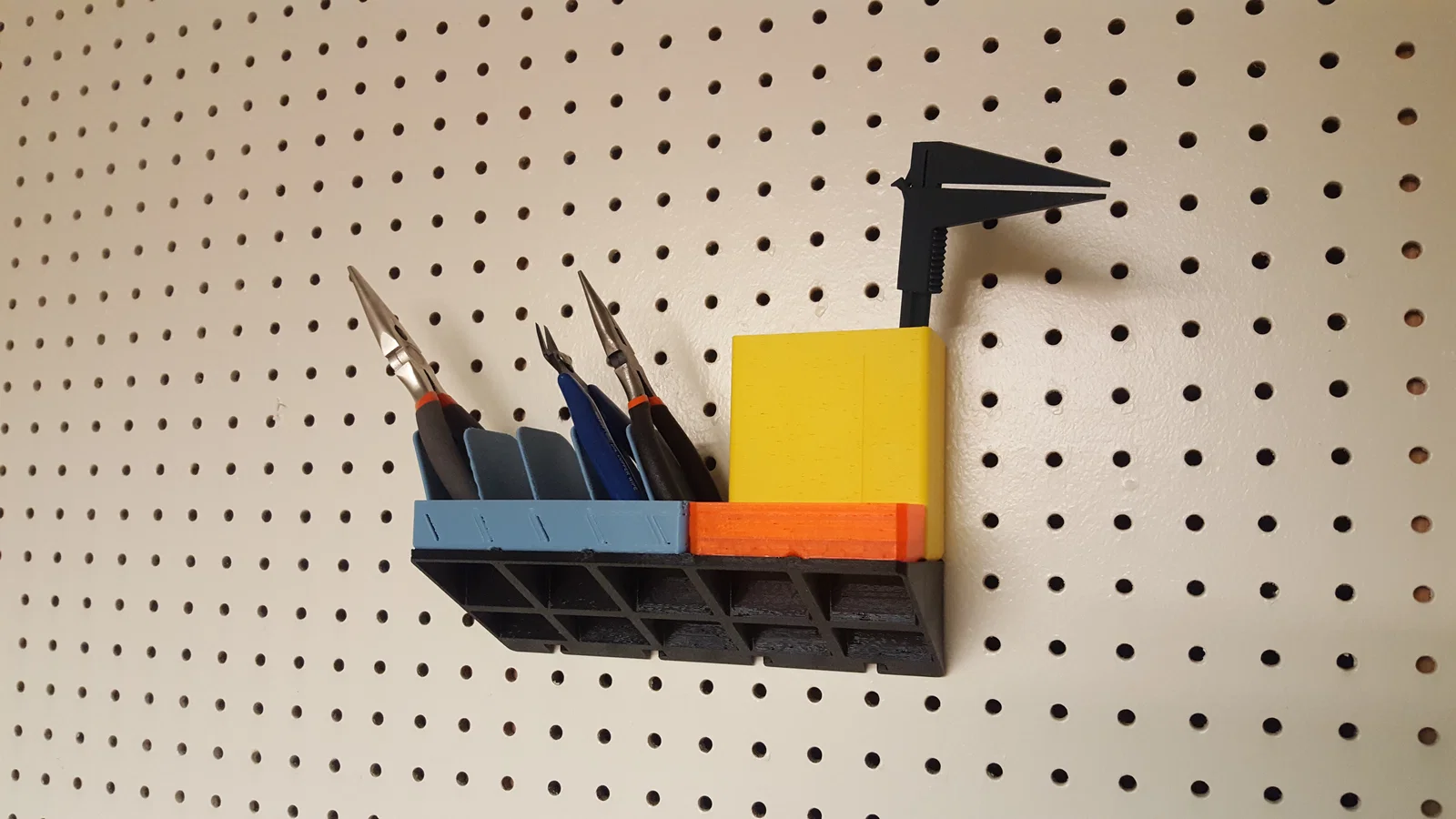

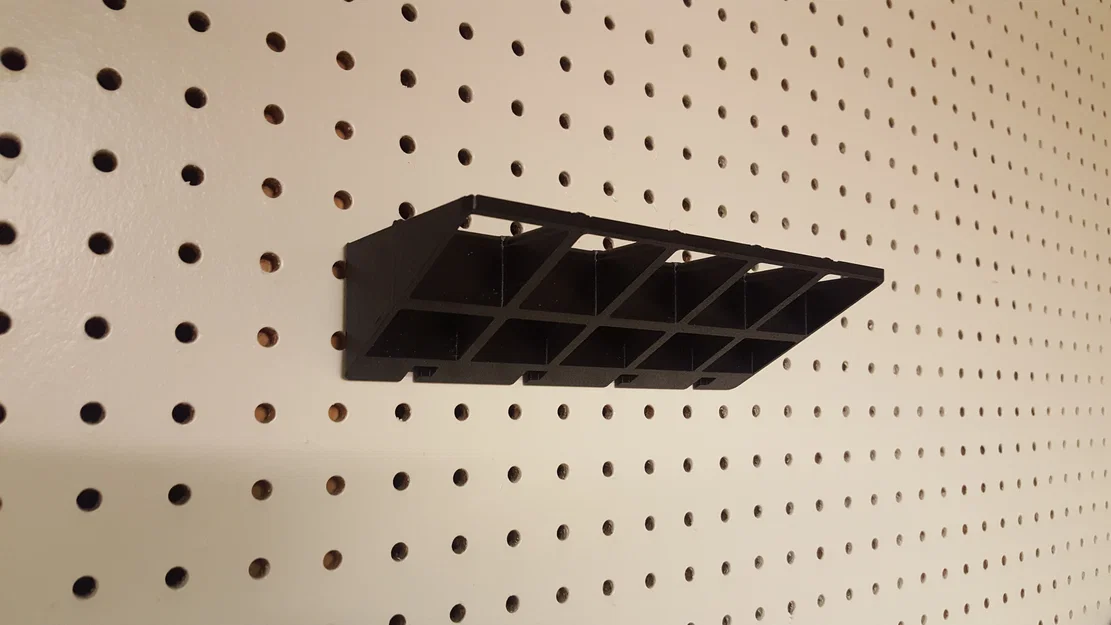

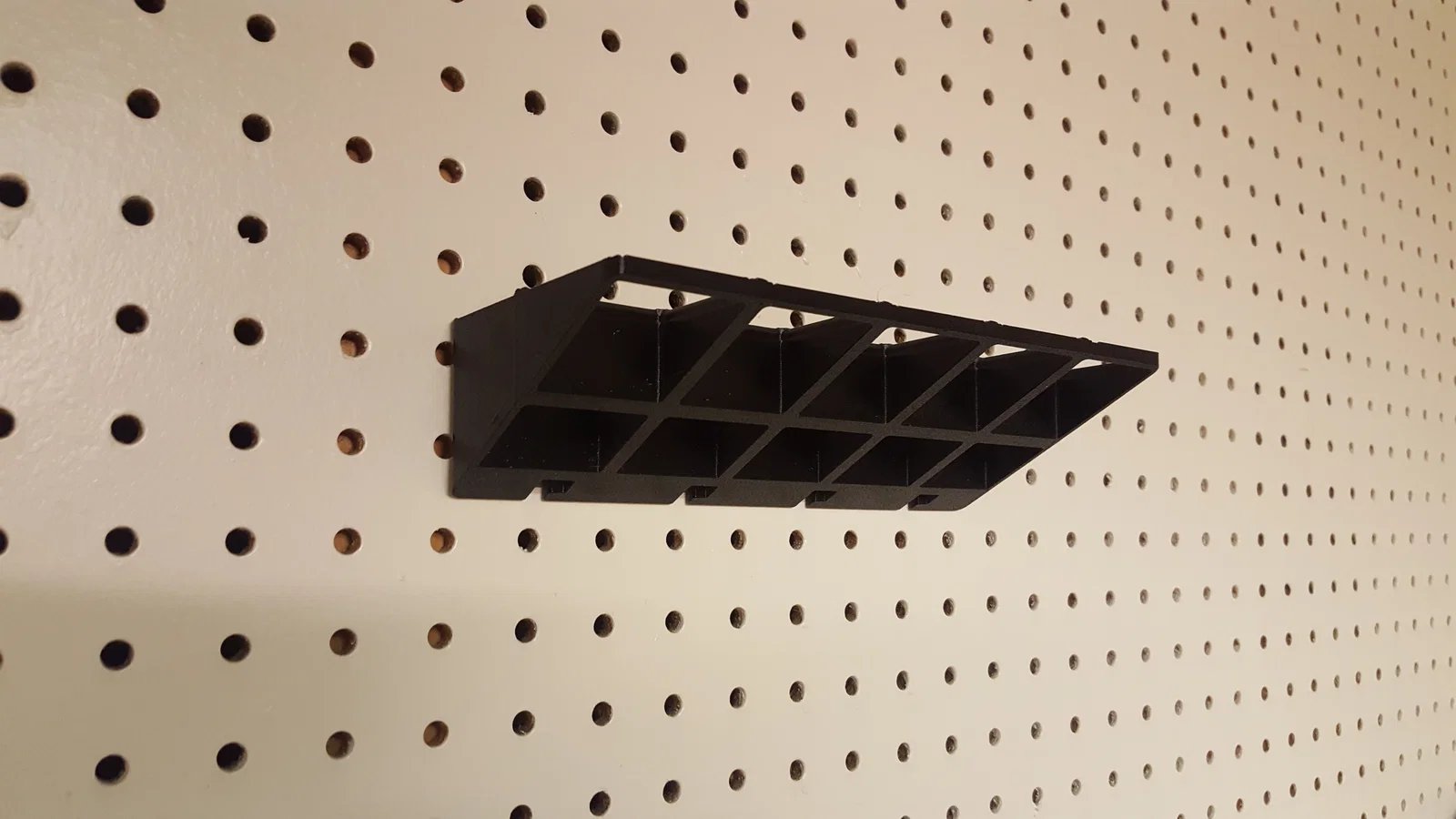

Gắn hệ thống sắp xếp Gridfinity lên peg board của bạn!
Bạn có thể dùng tài liệu OnShape để tạo mọi kích thước từ 1x1 tới 3x6 ngay trên trình duyệt mà không cần tạo tài khoản. Mình cũng đã đính kèm một vài kích thước mà mình thấy (theo cảm nhận cá nhân) là hữu dụng nhất dưới dạng file STL ở đây.
Bạn cũng cần in thêm vài cái peg từ Universal Peg Board Peg System của AimeBuilder rồi gắn chúng vào mount này.
Tạo STL tuỳ chỉnh bằng OnShape
Bạn có thể tạo thêm nhiều kích thước khác, chỉnh phần gờ viền bên ngoài, và tự chọn số lượng khe peg cũng như khoảng cách giữa chúng.
- Truy cập dự án OnShape.
- Chỉnh các mục cấu hình ở góc trên bên trái.
- Nhấp chuột phải vào tab ‘pegboard-mount’ ở góc dưới bên trái và chọn ‘Export’
- Chọn loại file bạn muốn và chỉnh các tuỳ chọn khác (nếu cần), rồi bấm ‘Export’. File sẽ tự động được tải về.
