Chào anh em đang xài Ender 3 v2 Neo!

Mình tìm hoài một bộ cable chain chạy ổn cho E3v2Neo, mà đồng thời vẫn gắn được Direct Drive Extrusion mount ở cụm hotend. Nên đây là bản remix của mình từ vài model của nhiều người khác nhau để tạo ra một “Frankenstein” đúng nghĩa!

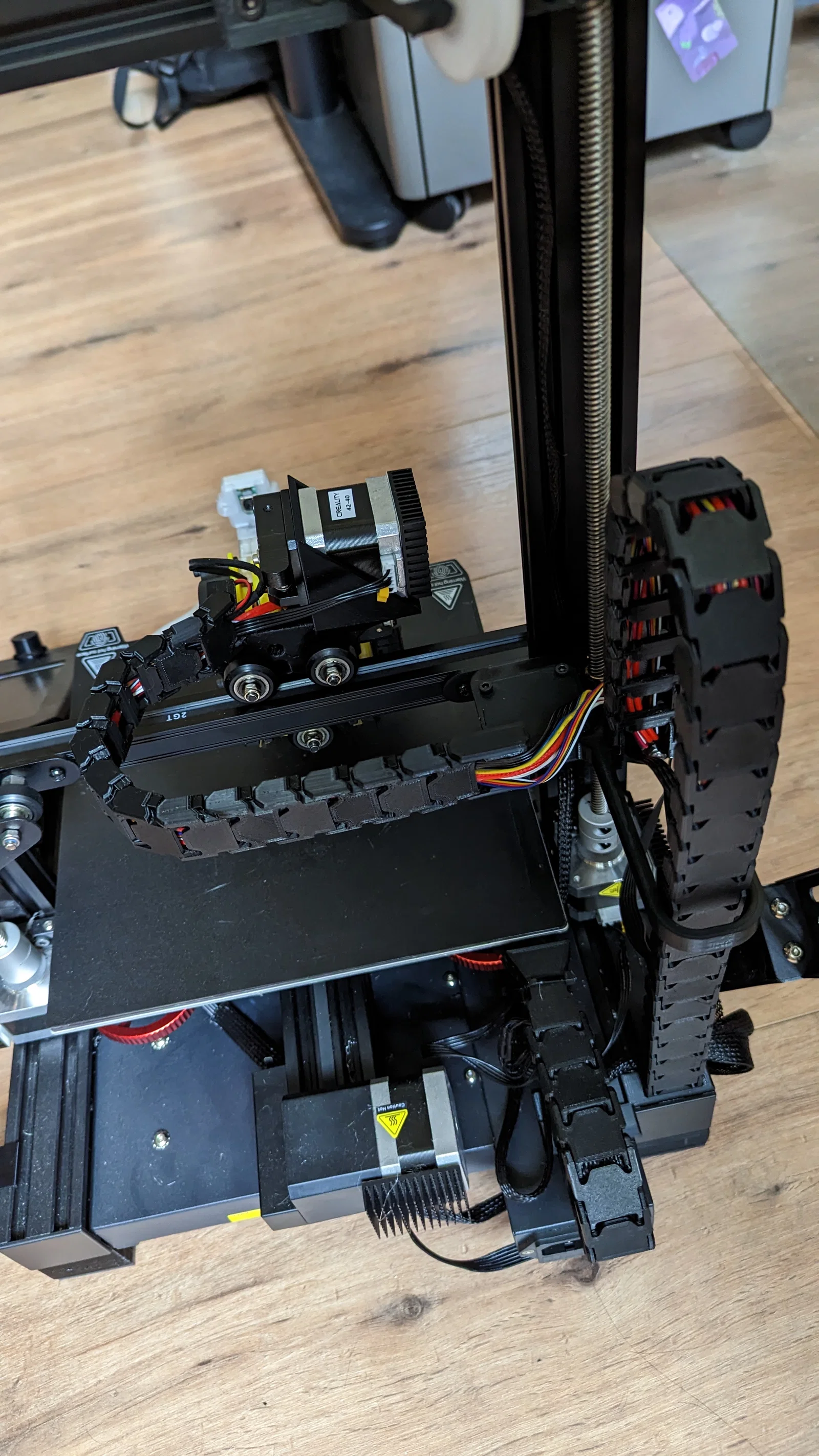

Mình cố gắng chụp và đưa vào nhiều hình của máy từ nhiều góc, vì mình hiểu đôi khi nhìn hình đính kèm rất khó nắm được đang lắp/đi dây kiểu gì.

Bạn sẽ cần in số đoạn (segments) cho từng trục như sau:

• Trục x (x-Axis): 14 Chain Segments và Clips

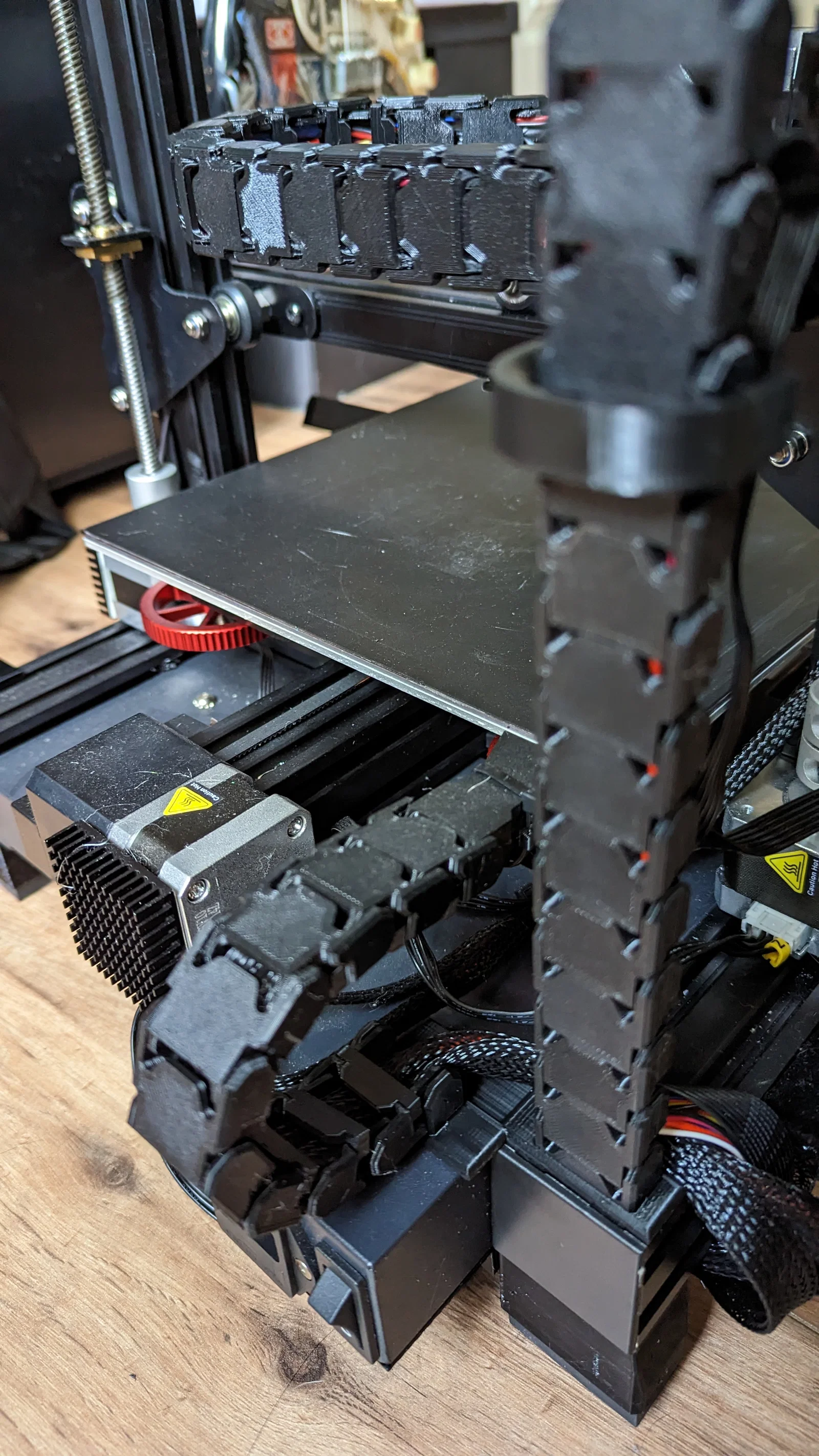

• Trục y (y-Axis): 10 Chain Segments và Clips (hình thì có 9, nhưng cần ít nhất 10)

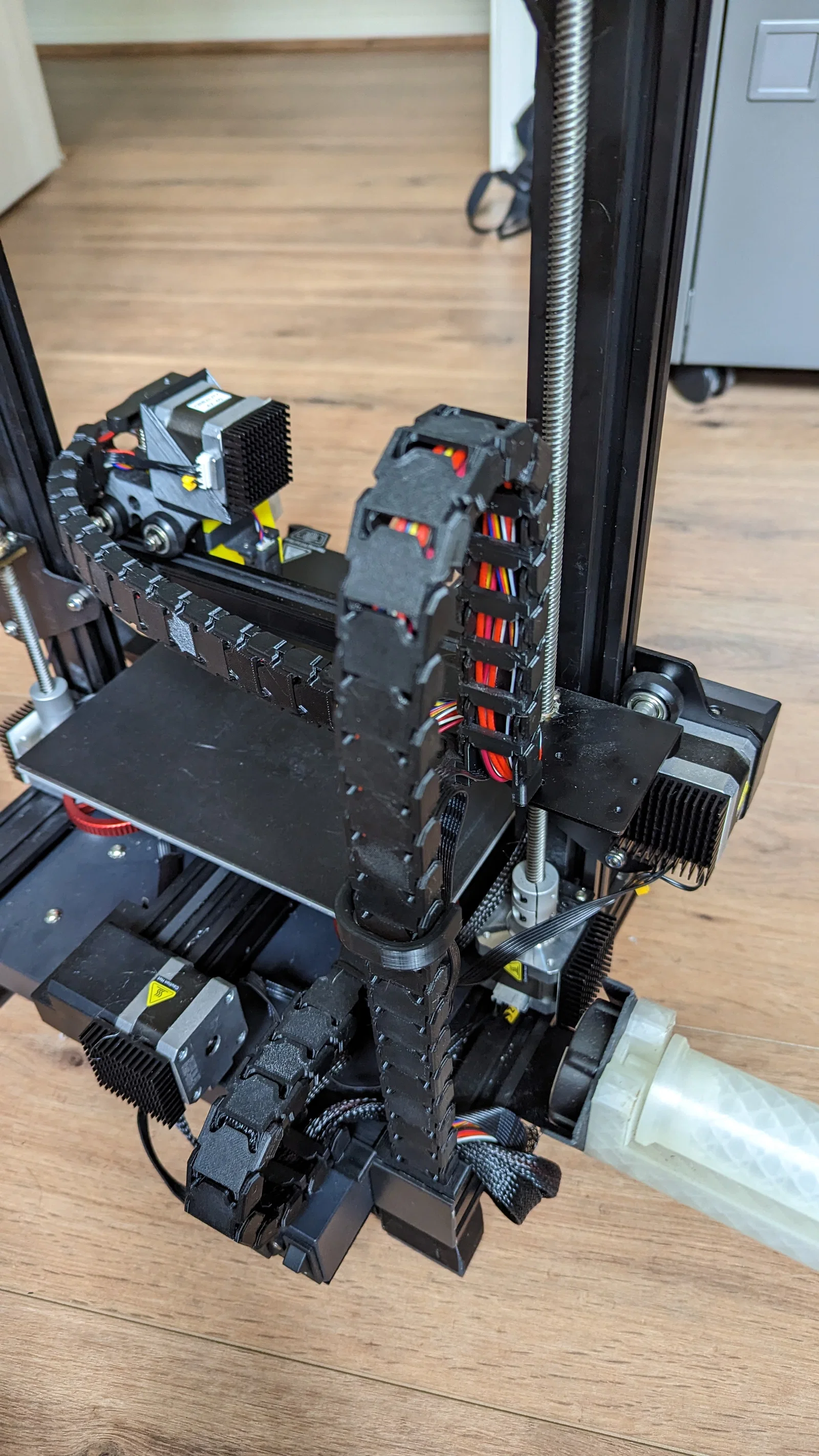

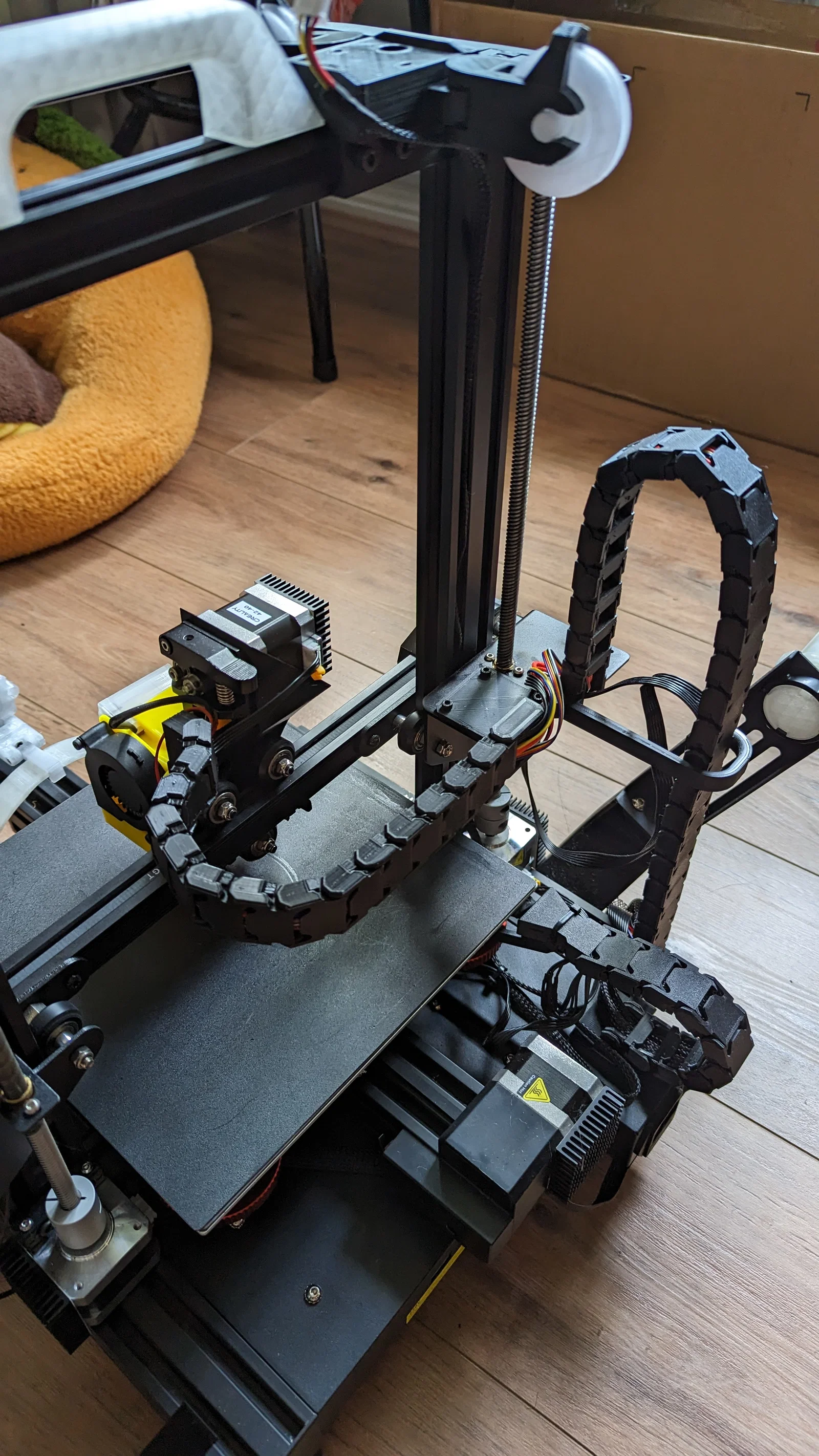

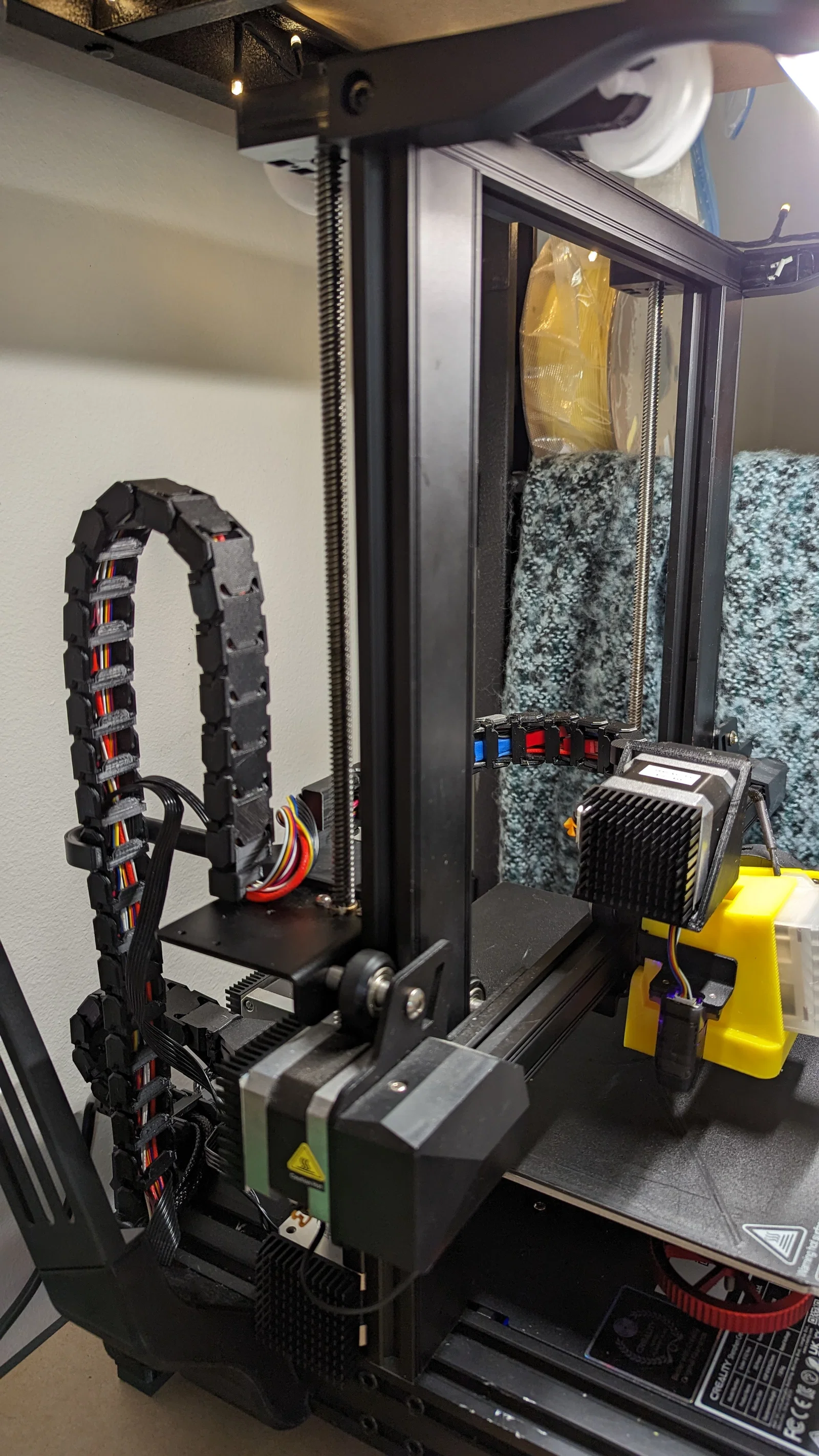

• Trục z (z-Axis): 25 Chain Segments và Clips

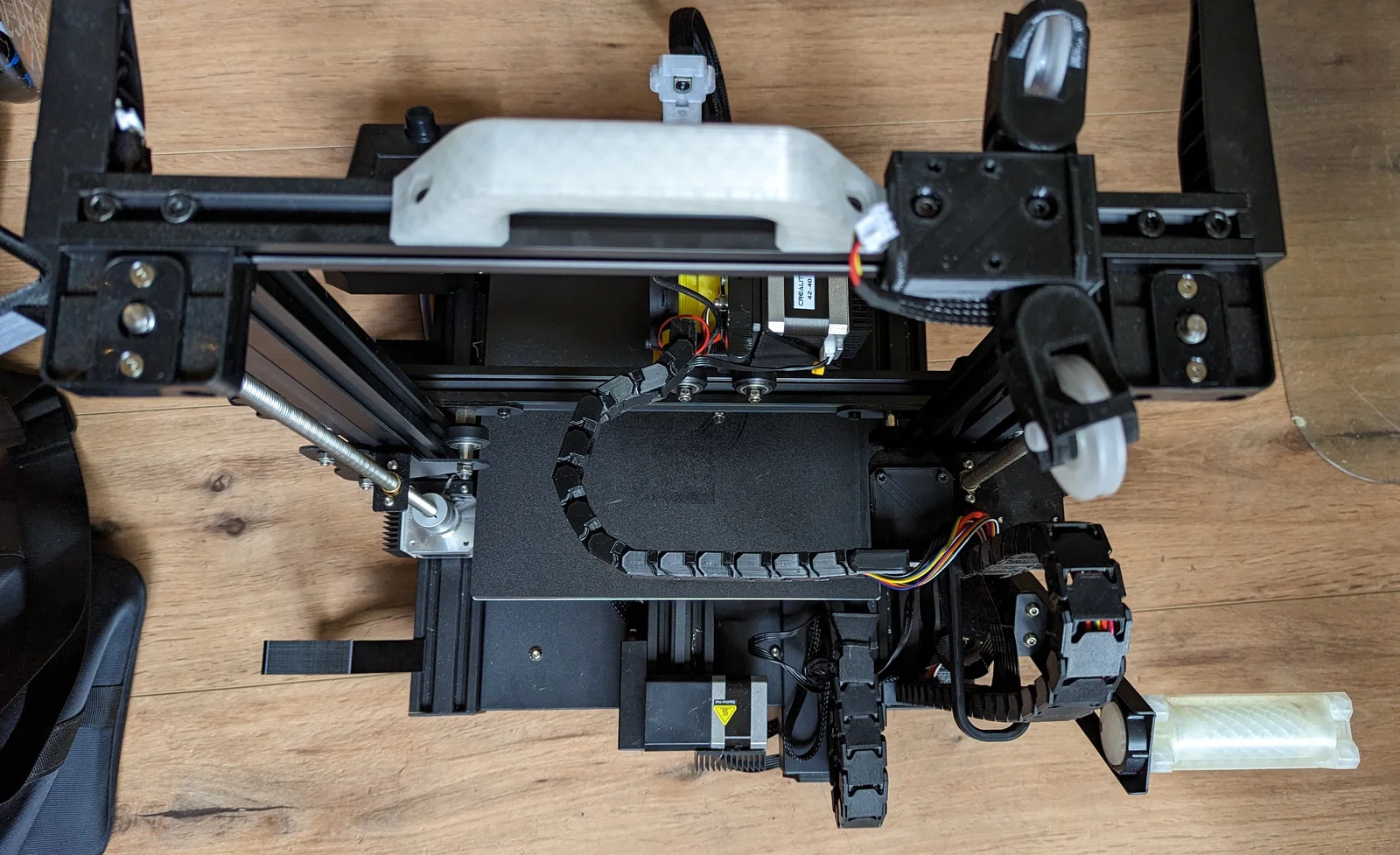

Bạn cũng có thể tải Z chain roller mình làm ở đây

Mình dùng ngàm/mount trục y/z từ jbodoque_1401268 trong model của bạn ấy — bạn cần tải từ trang của bạn ấy vì mình không thể kèm theo do vấn đề license.

Mình dùng Chain links, clips, mount trục z/x và trục y từ Printerfreak trong model

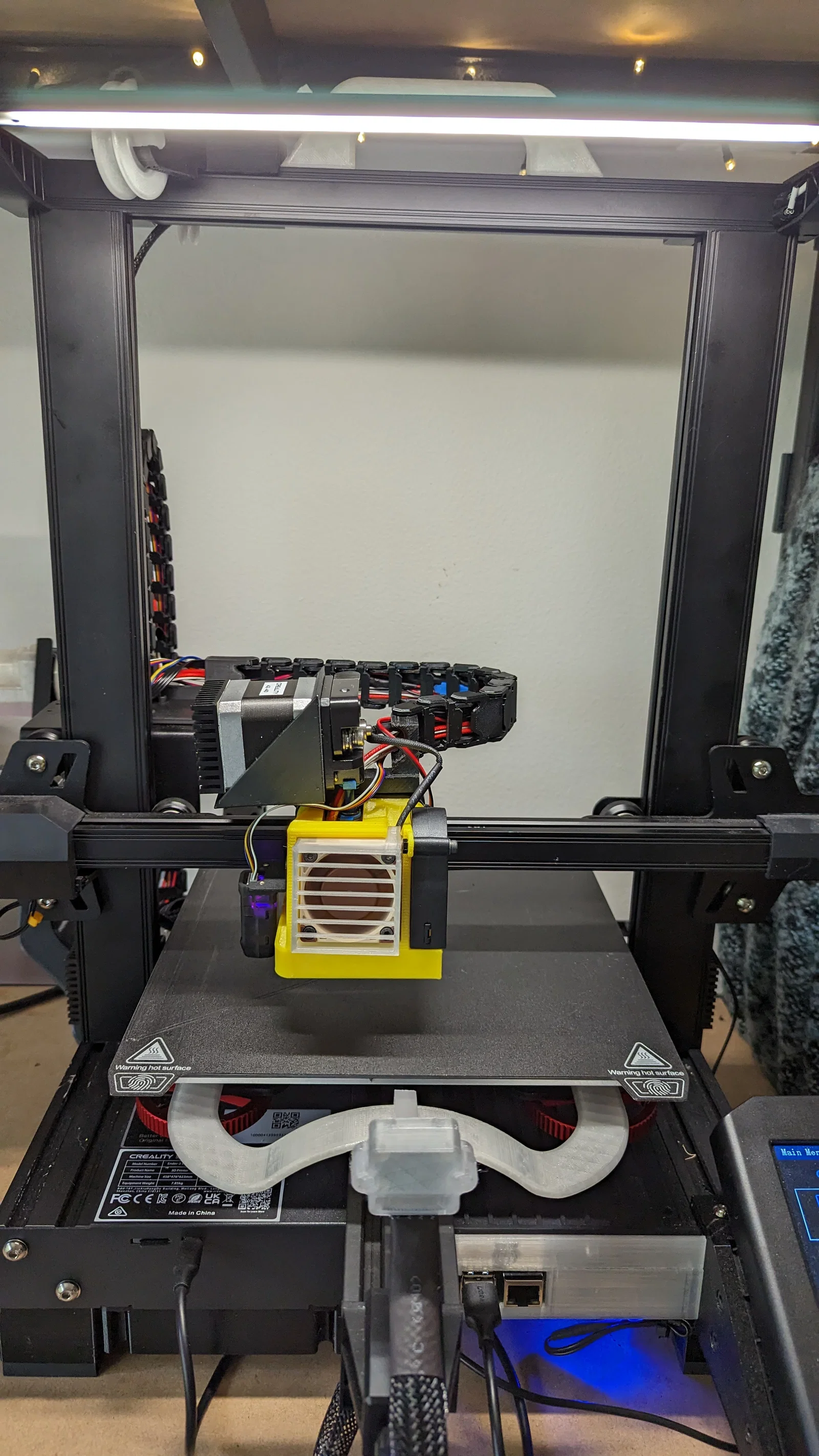

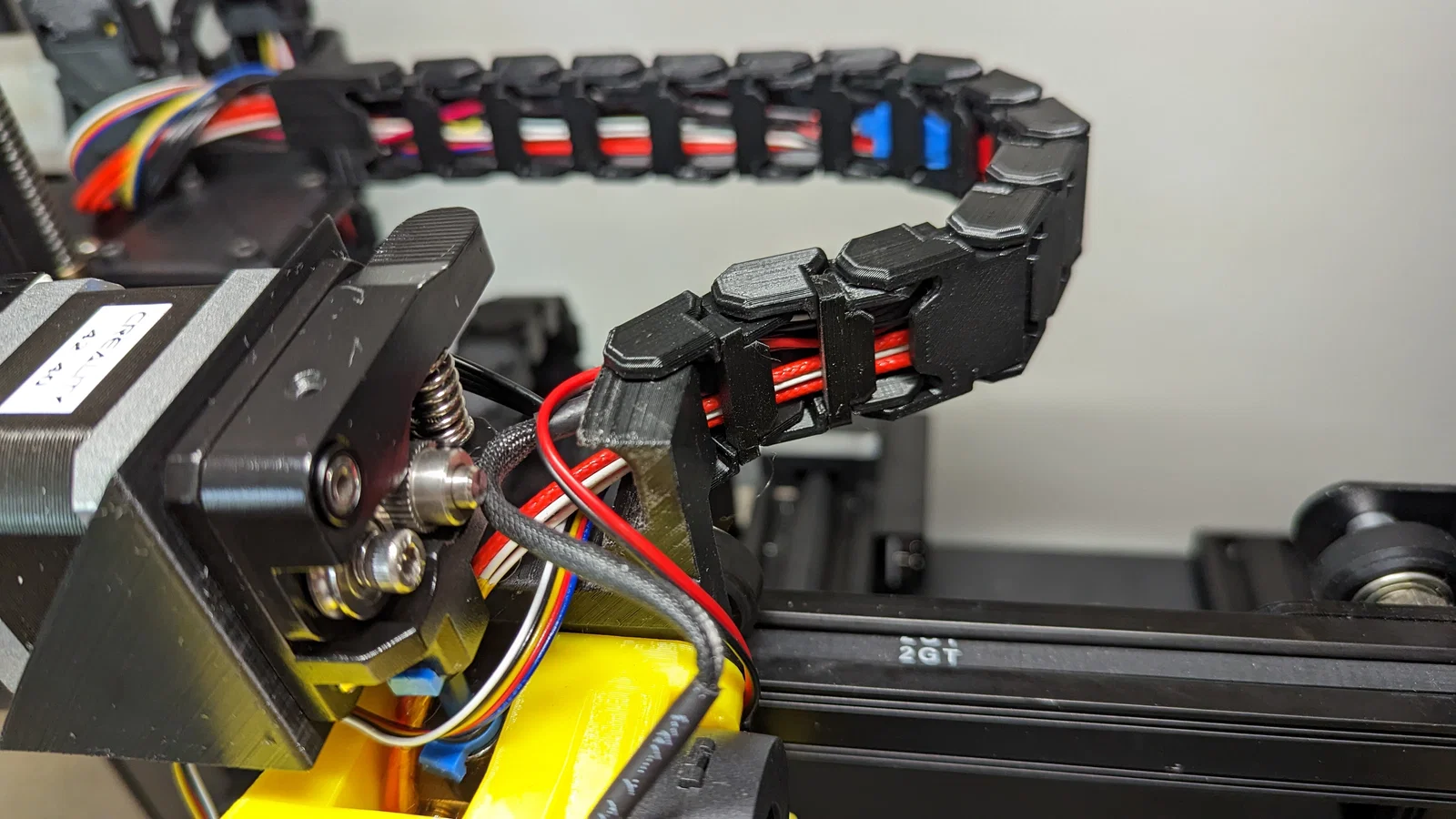

Mình dùng Direct Drive mount từ TheGameIsFunny trong model

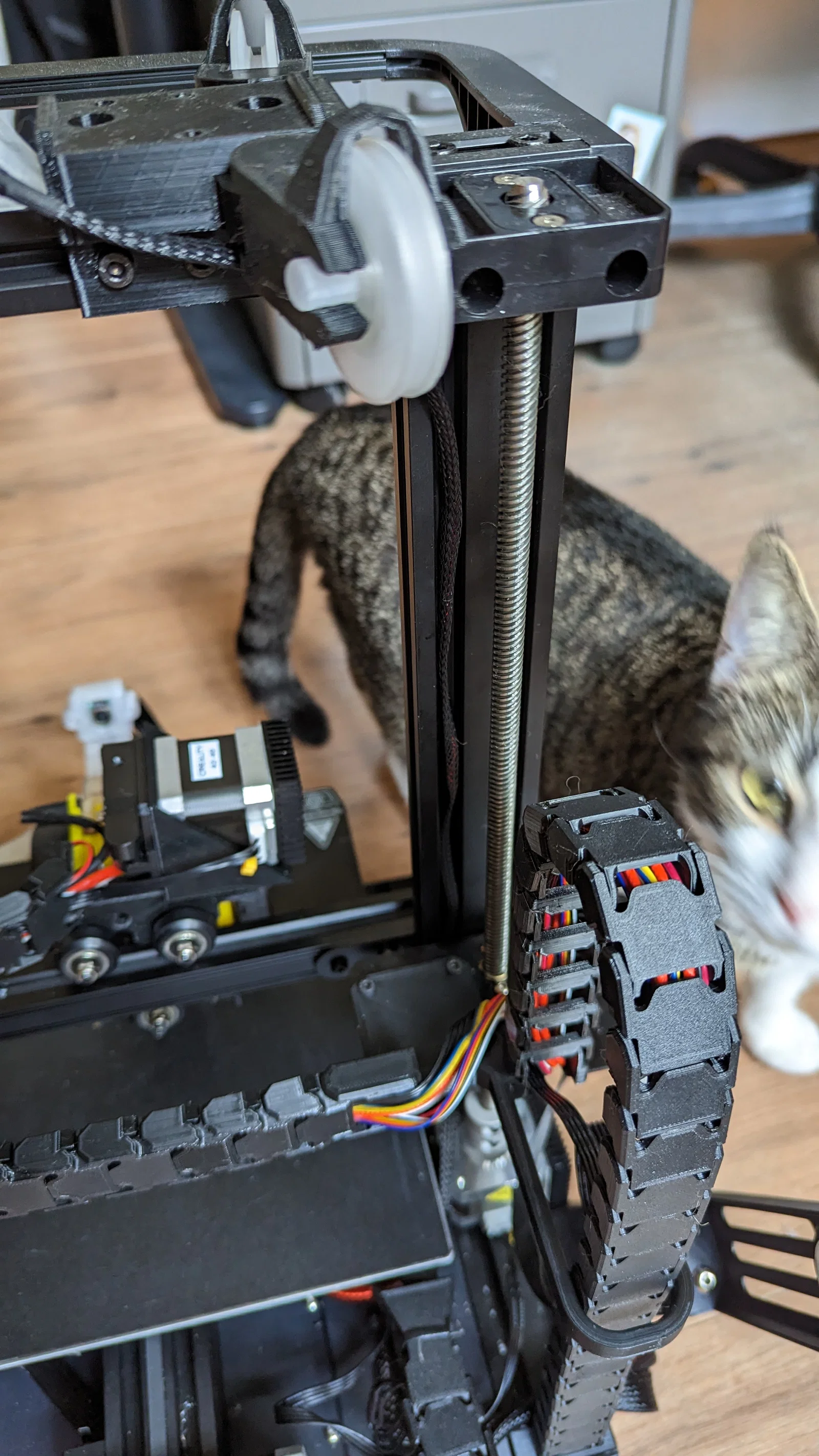

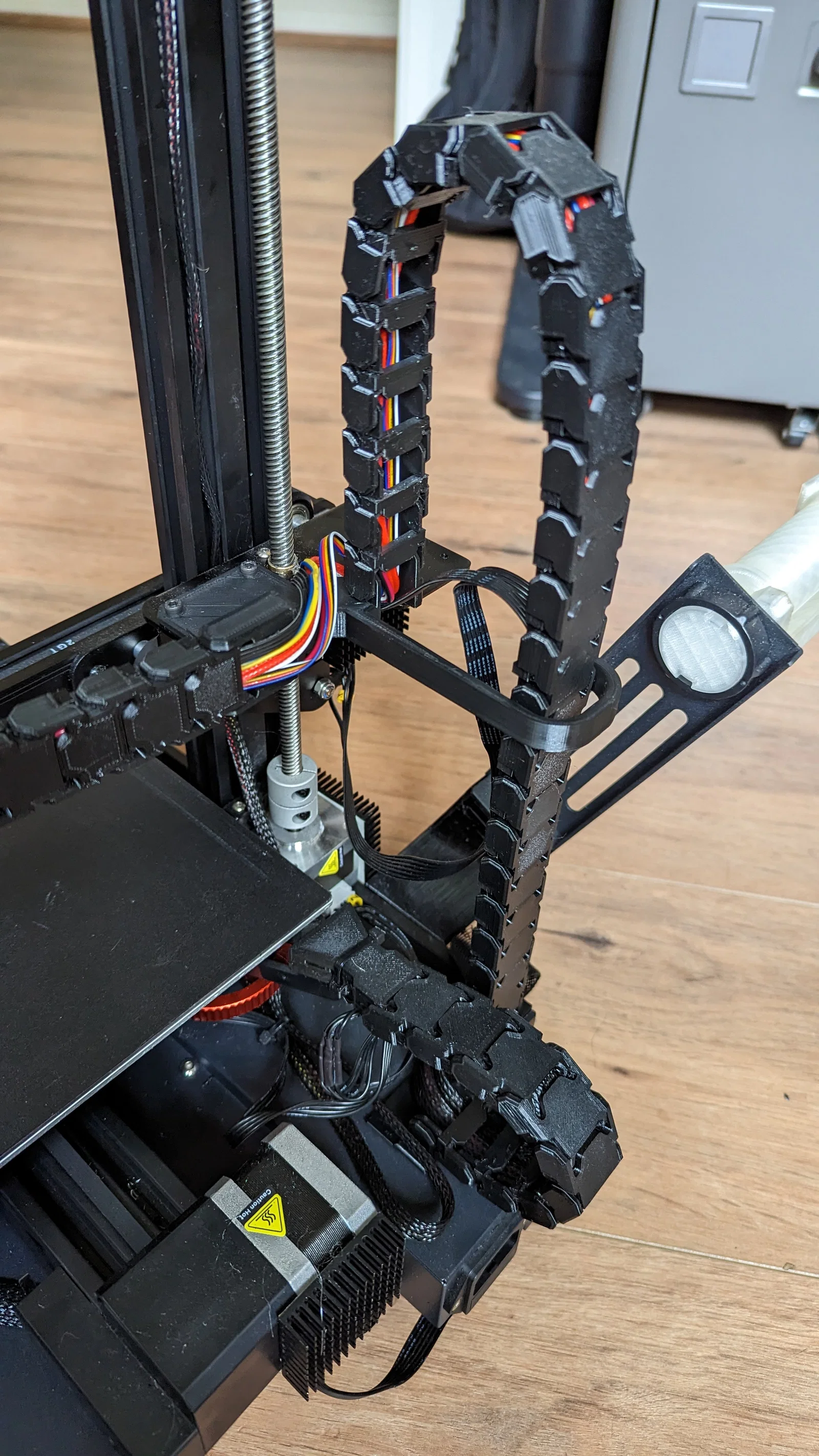

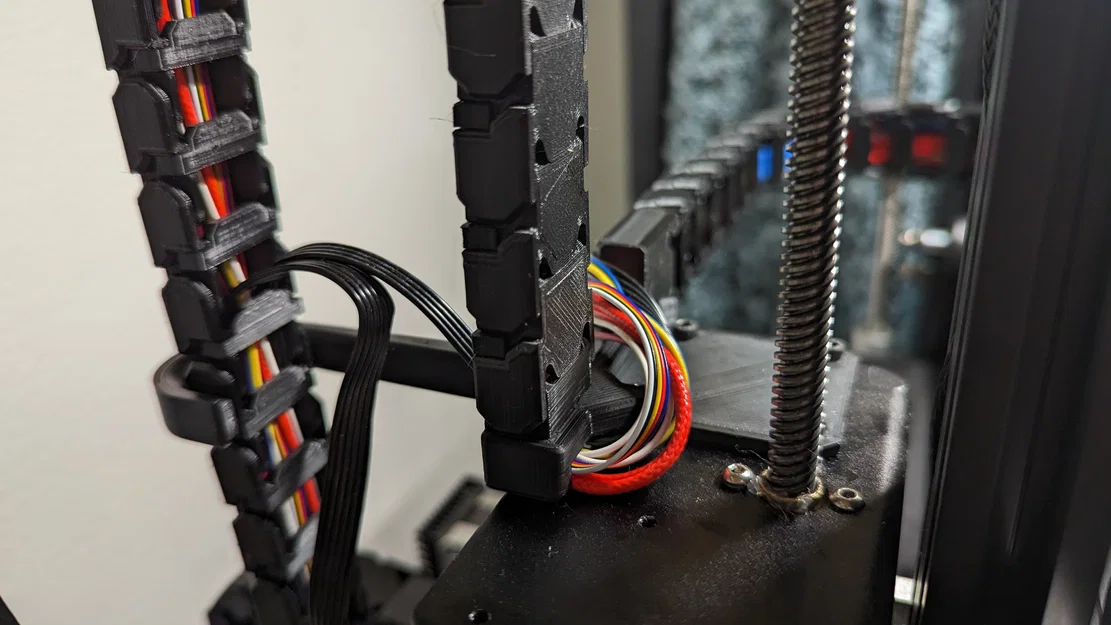

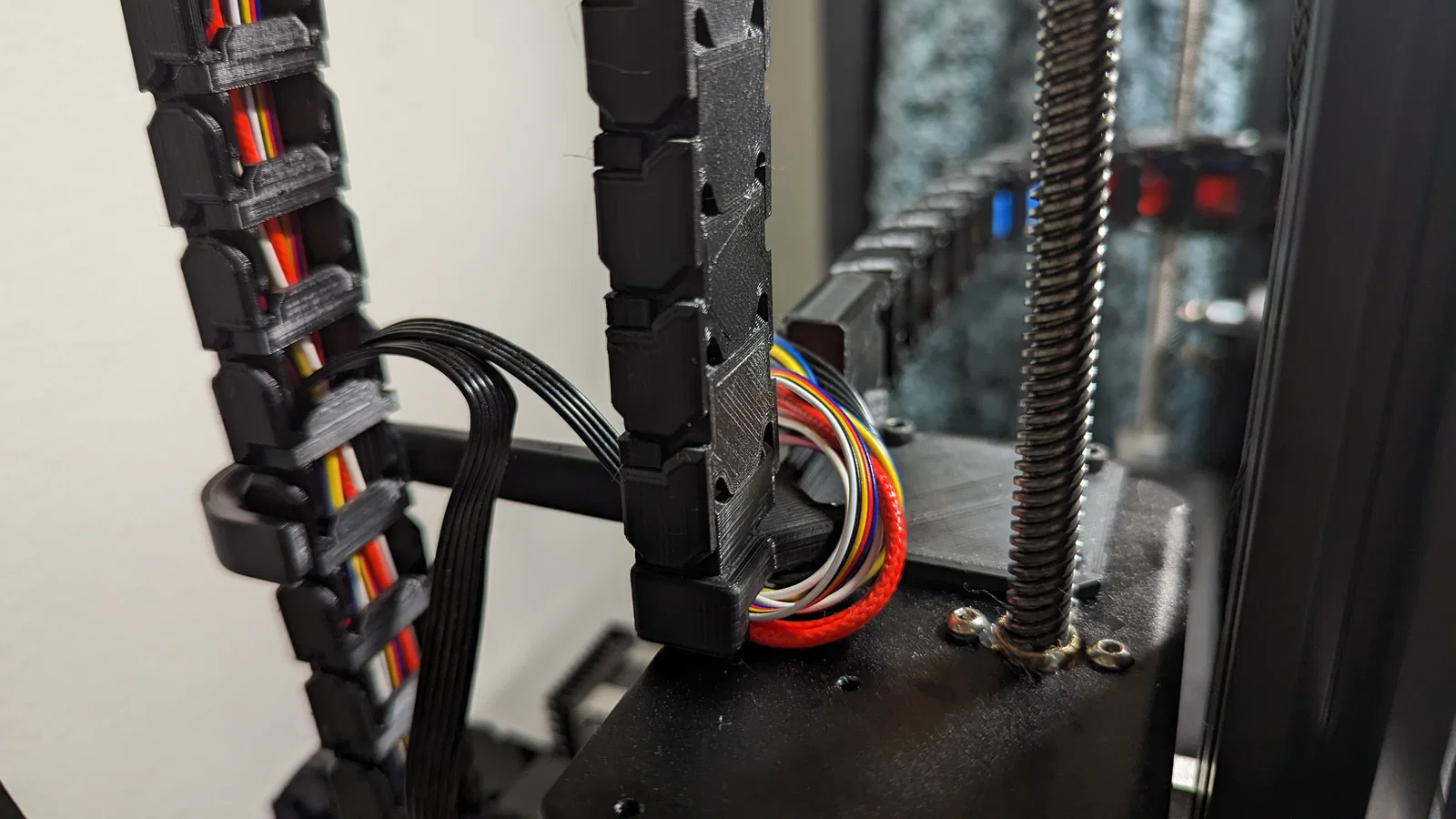

Mình có thêm một cái móc (hook) trên mount z/x để giữ sợi z chain gọn gàng, không bị thòng lỏng. Mình đang làm thêm một cái clip cho chỗ này để gắn rollers giúp nó chạy lên xuống mượt hơn.

Vấn đề lớn nhất mình gặp ở các model khác là trục x. Với model này, nó chưa in tới sát mép phải nhất của trục x vì có vẻ hơi thiếu một chút chiều dài — nếu ai muốn mình có thể cập nhật model để vươn dài hơn chút.

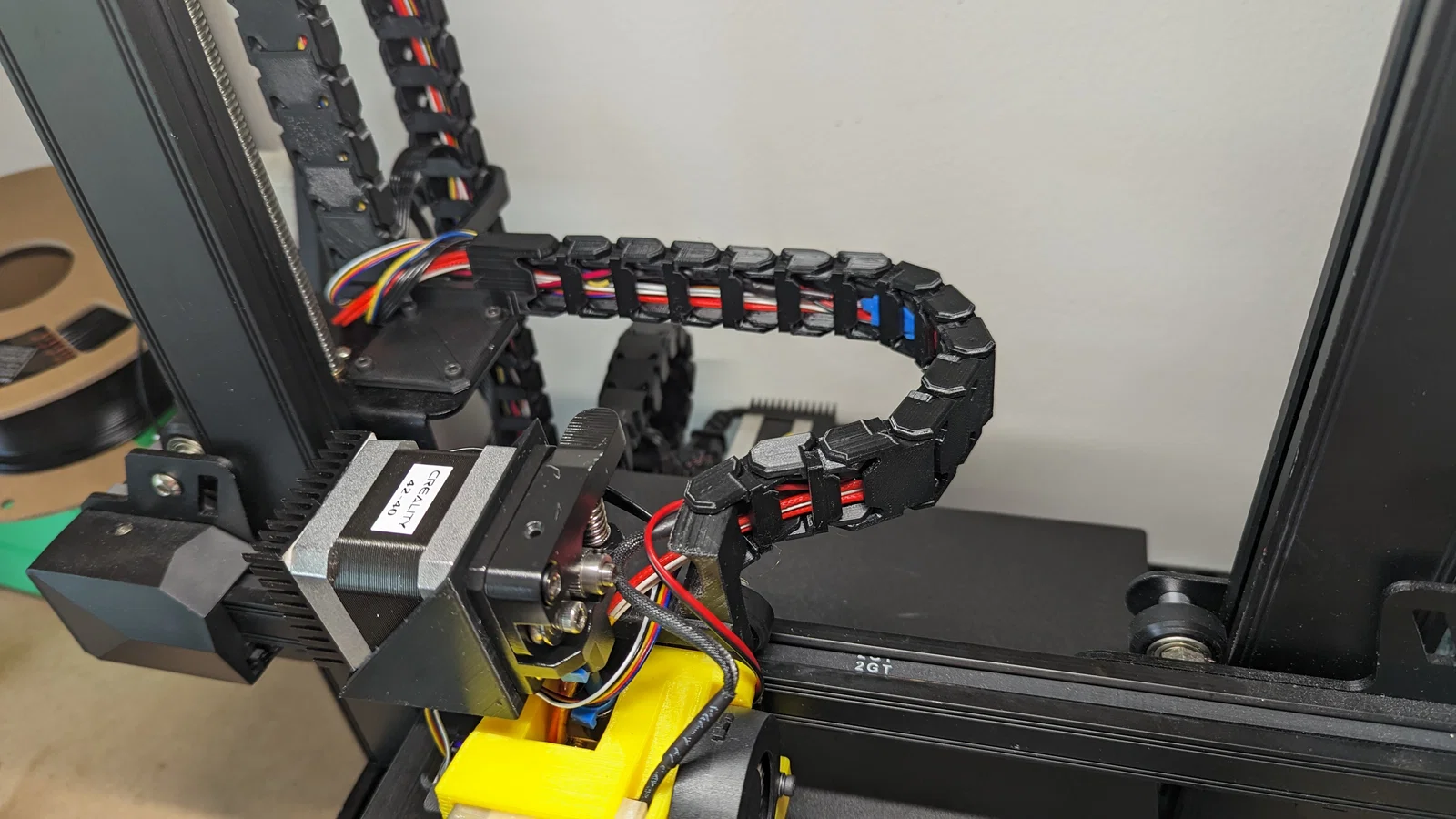

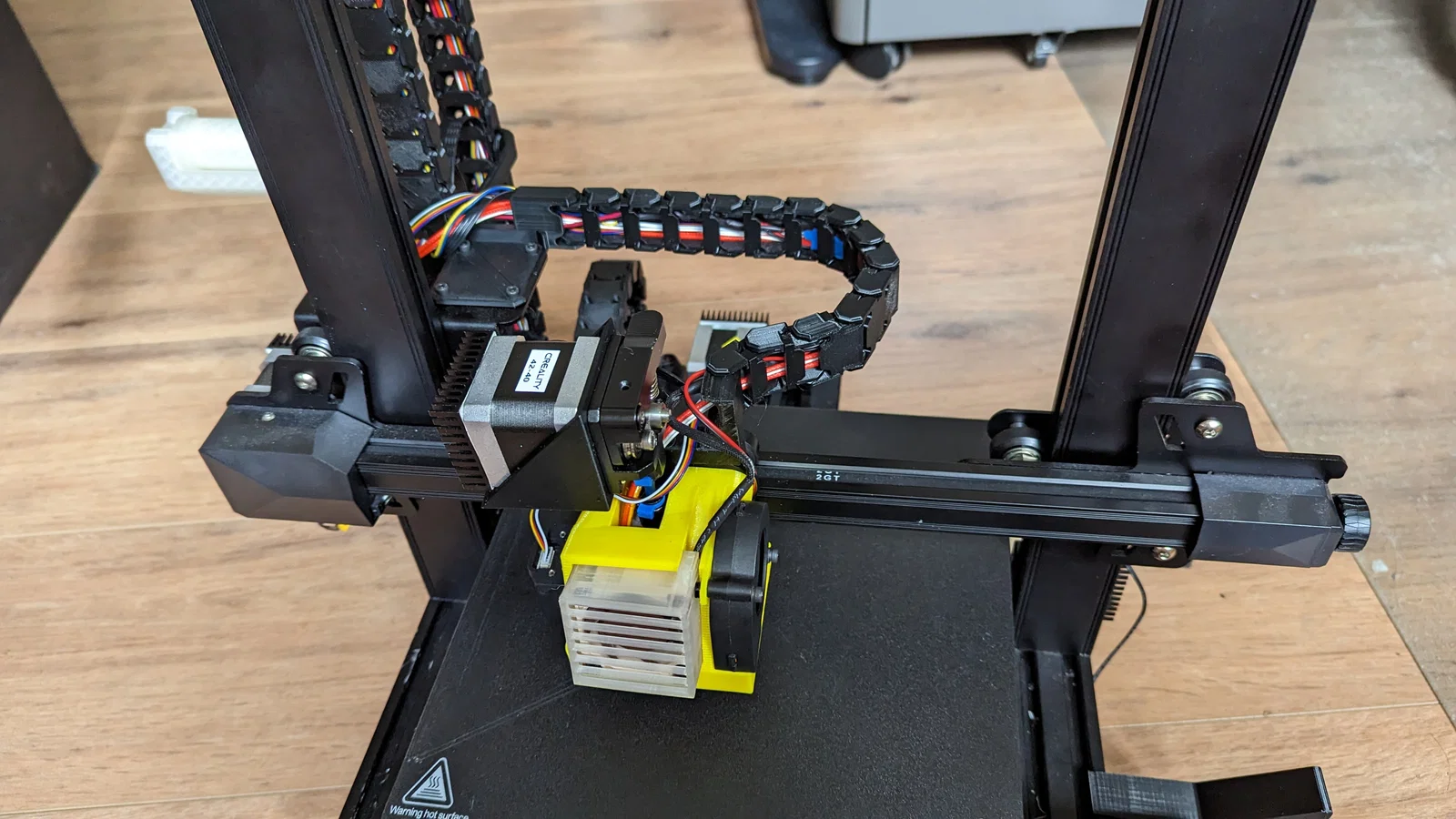

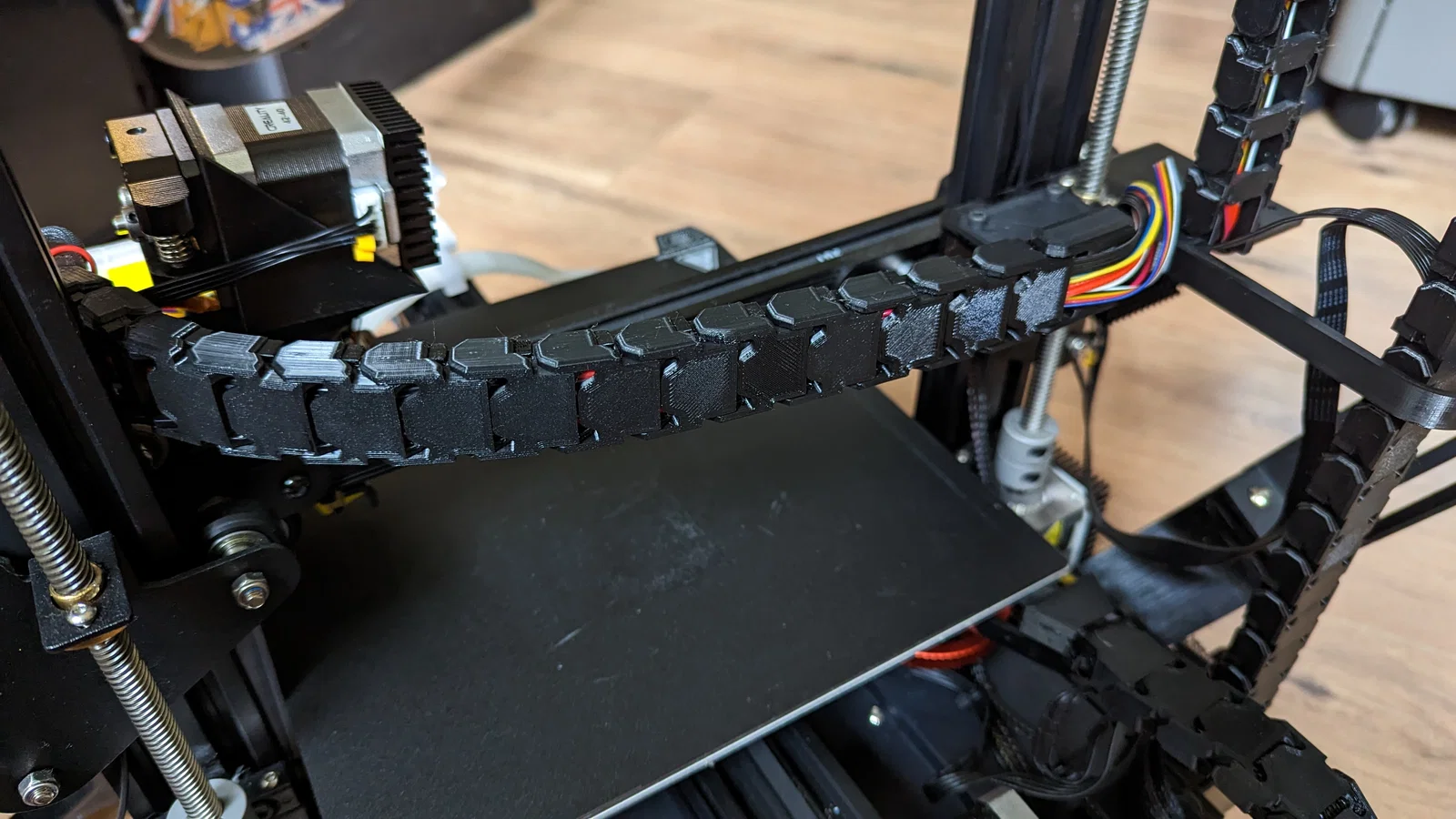

Với trục X, nhớ lật ngược 3 mắt xích cuối để nó bẻ cua quanh khung máy. Mình cũng phải nối dài dây stepper motor của trục z và extruder để chúng với tới (mình dự tính sẽ nối dài thêm nữa để có thể đi dây lên theo z chain luôn, chắc khoảng 15cm là đủ).

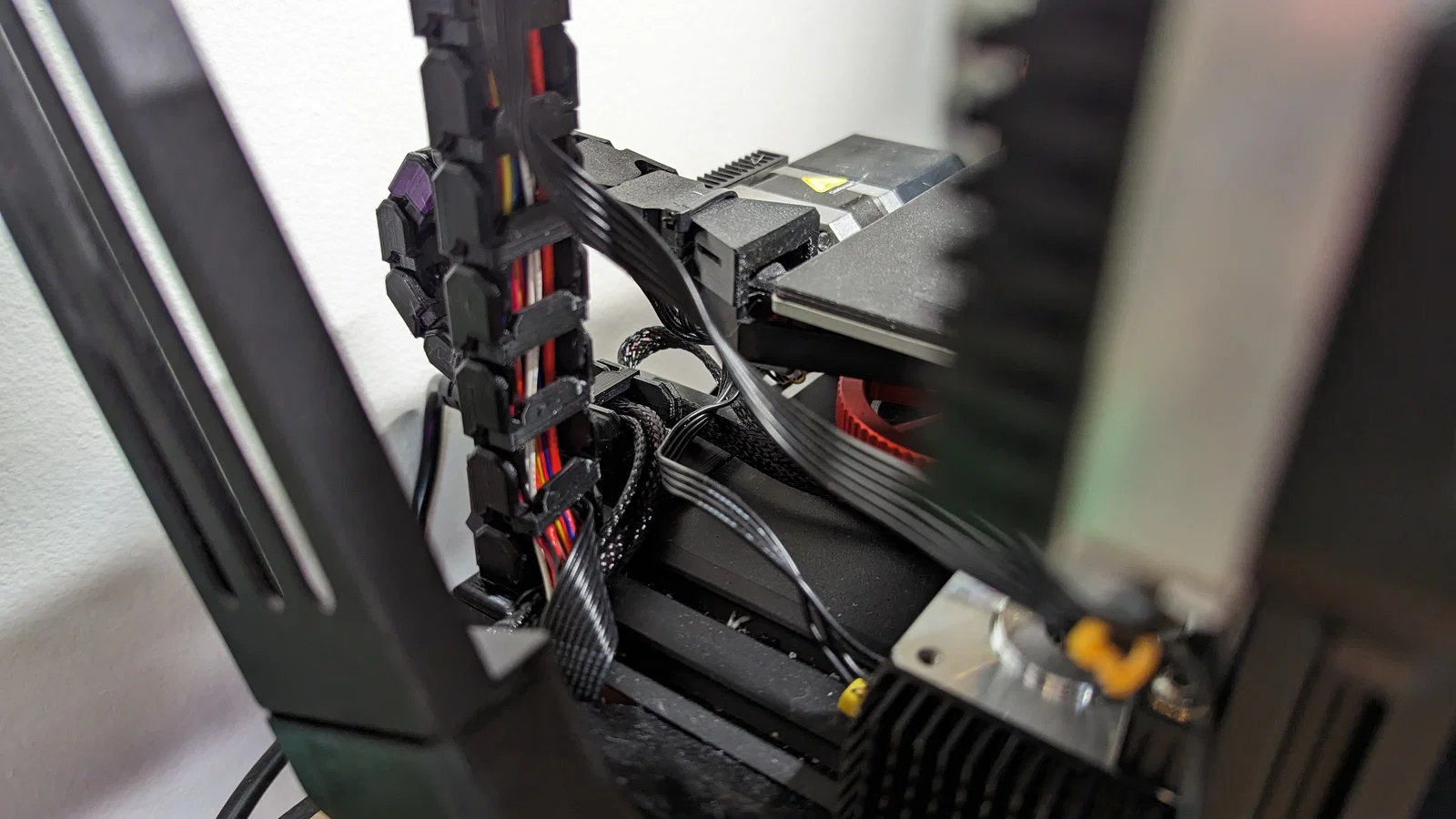

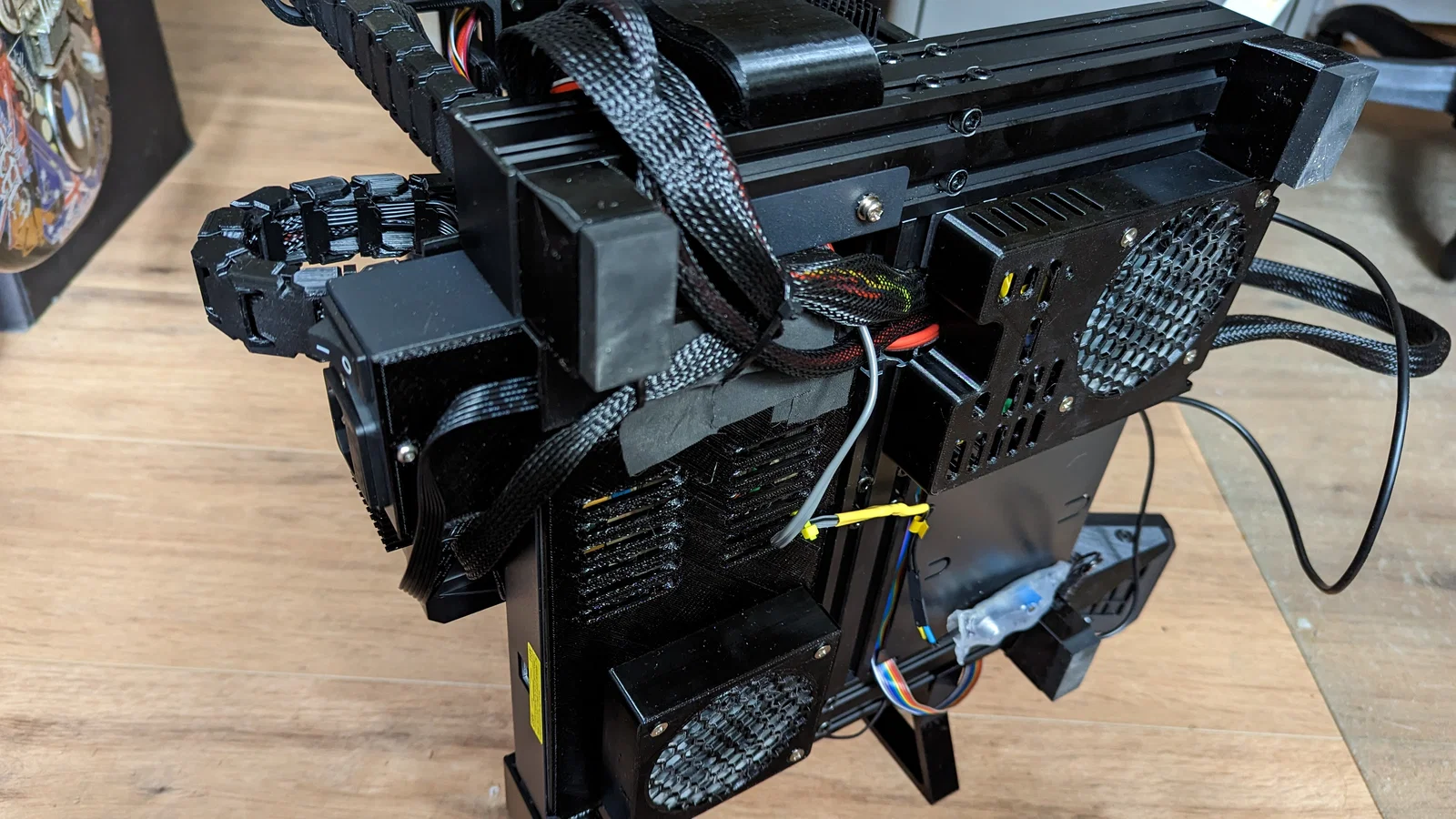

Mình phải đi dây vòng xuống bên trái và luồn dưới đáy máy để chạy dây đúng hướng cho y cable chain.

Bạn cũng có thể dùng các mắt xích cable chain không cần clips nếu bạn lắp xen kẽ (alternate) chúng.

Rất mong được xem thành phẩm của mọi người!!

In vui nha!
