Lenovo P520: Chuyển khay optical drive sang 2x hard drive & quạt 80mm

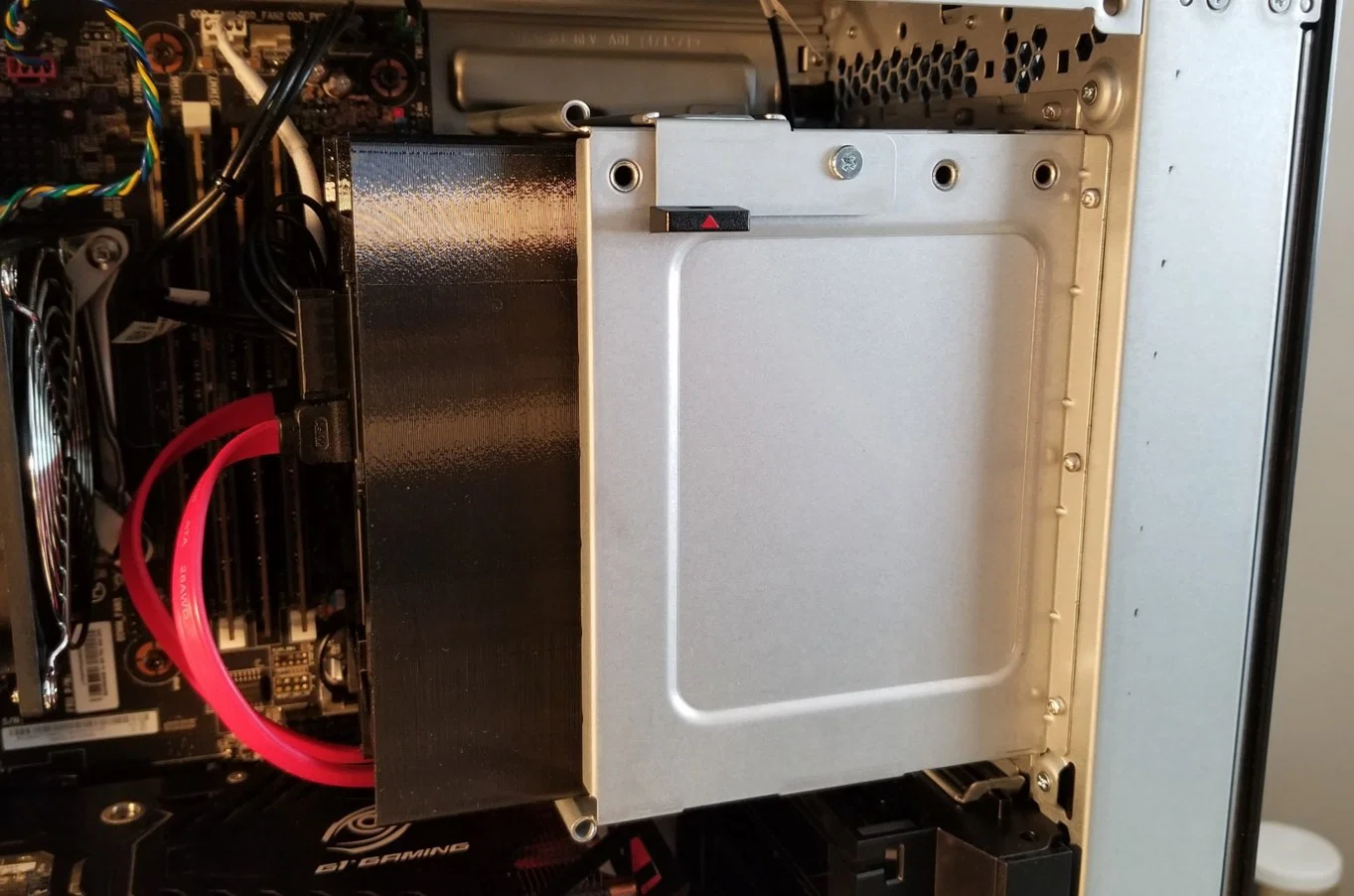

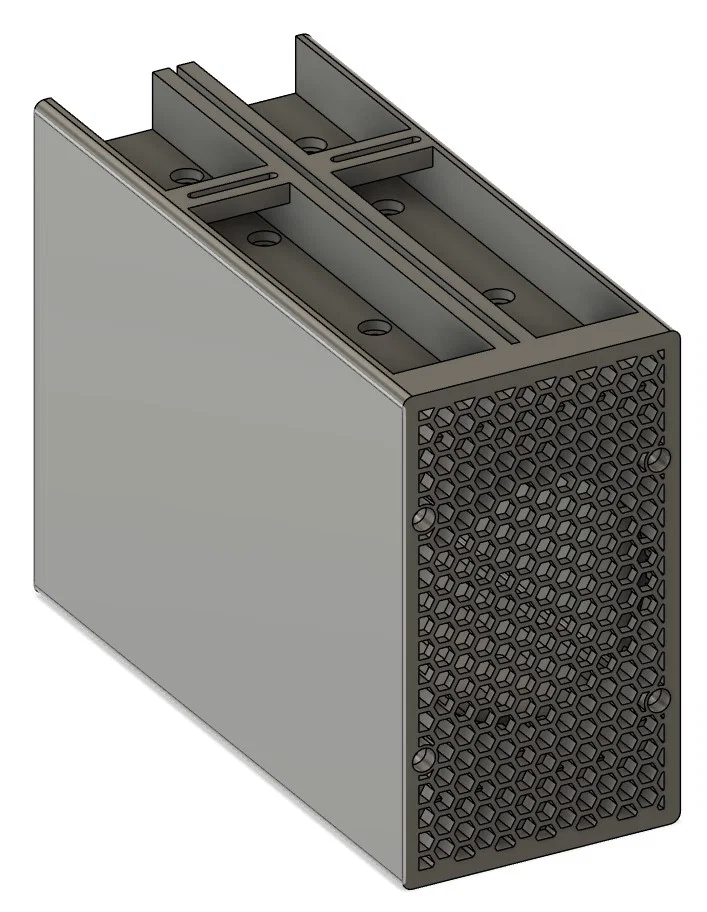

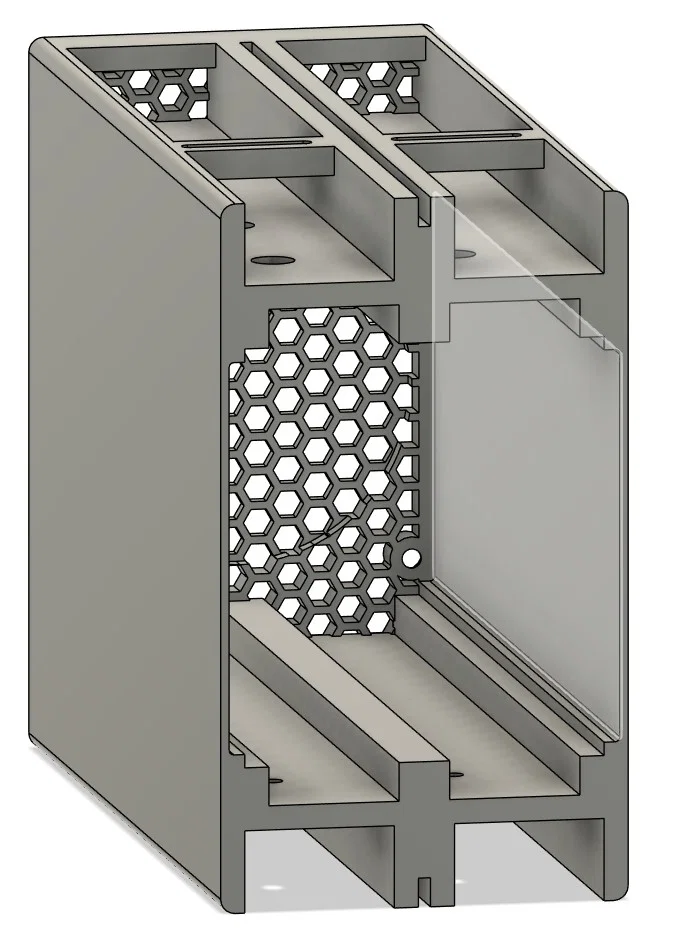

Đây là một cái bracket được thiết kế riêng để ăn khớp với các chốt lò xo của khay optical drive, nhằm gắn thêm hard drive kèm chút làm mát. Mấy thiết kế khác mình thấy khá bí airflow và hạn chế nhiều quá nên mình còn không dám thử, sợ ổ sẽ bị quá nhiệt.

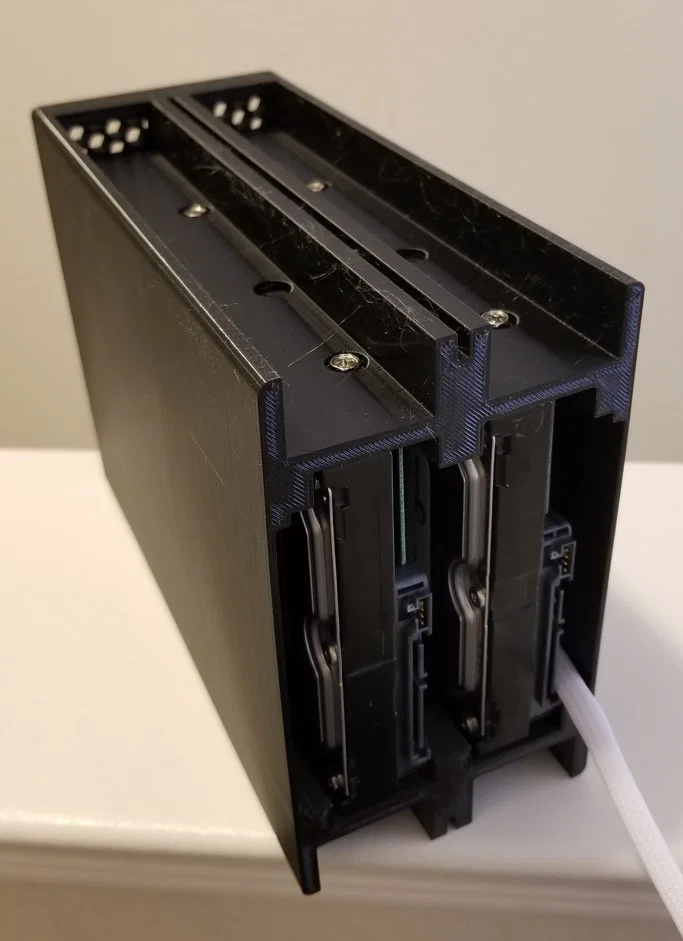

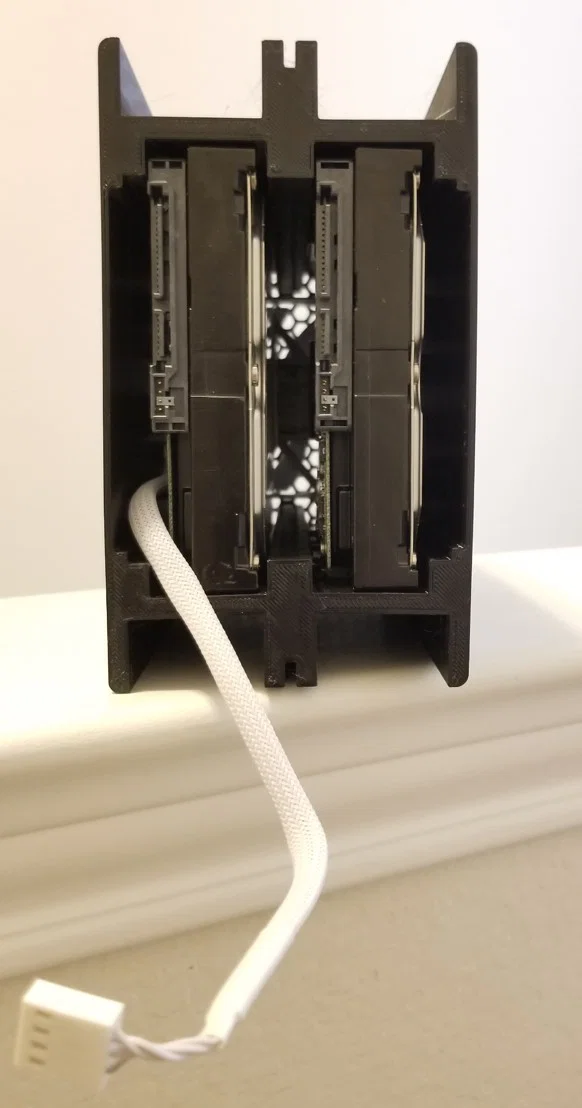

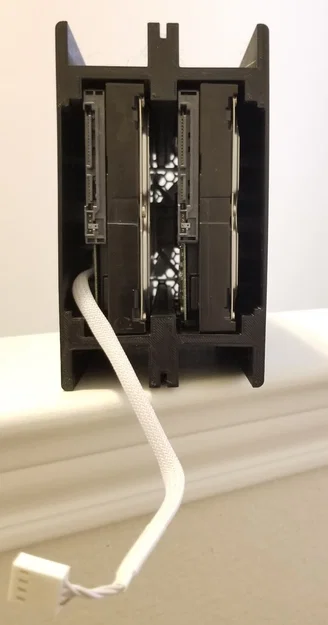

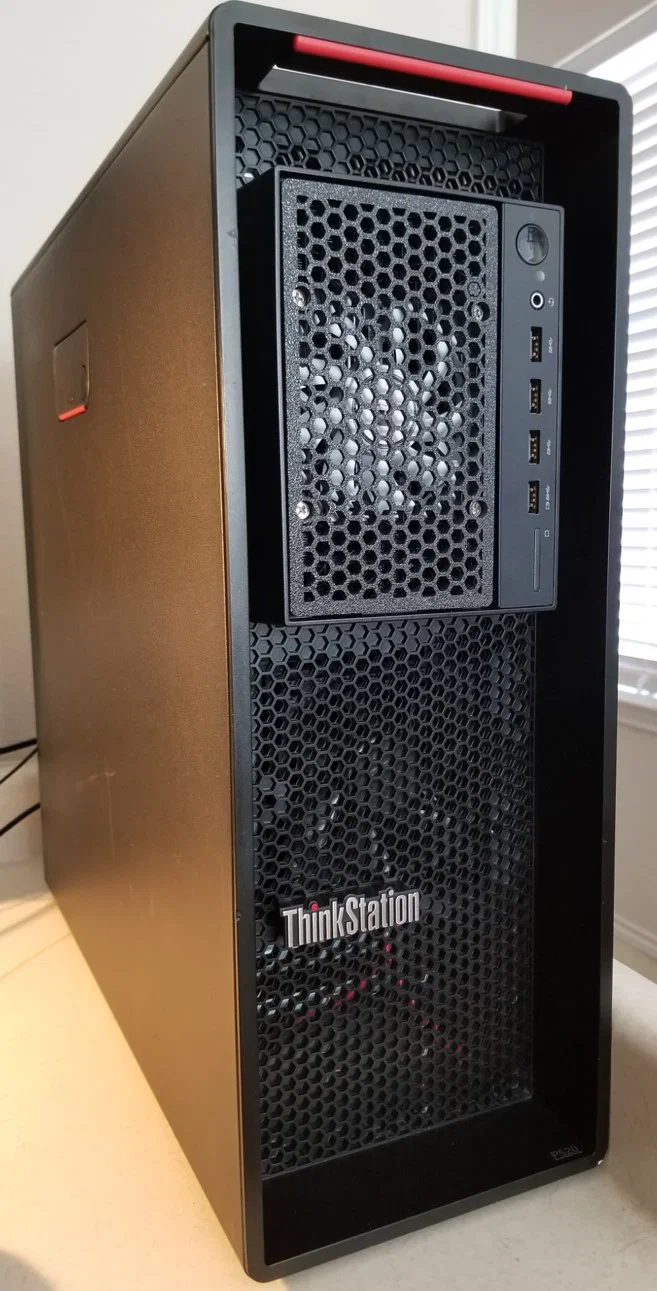

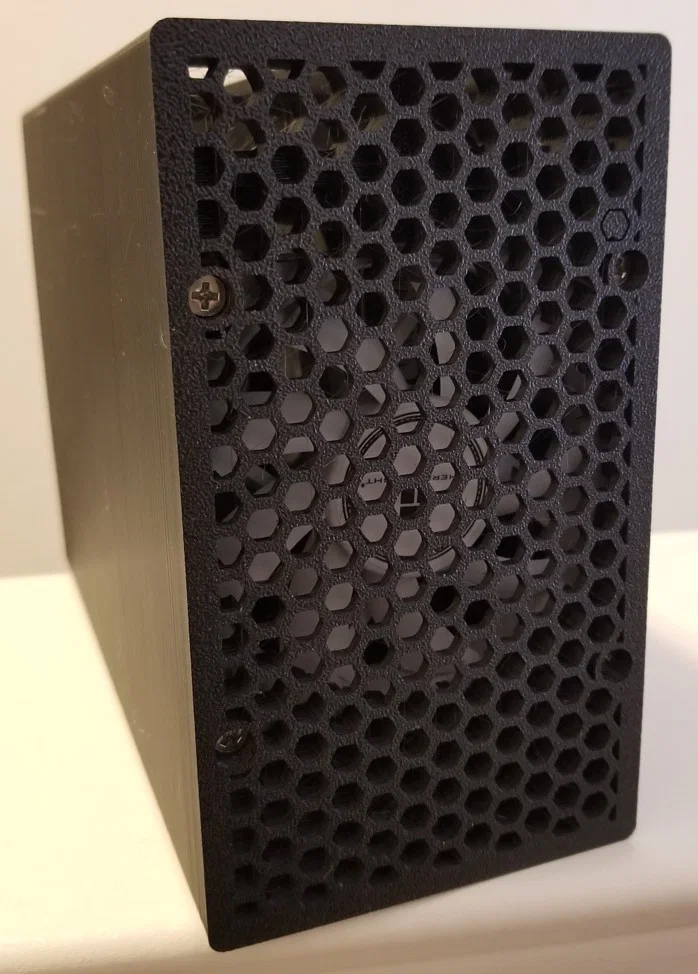

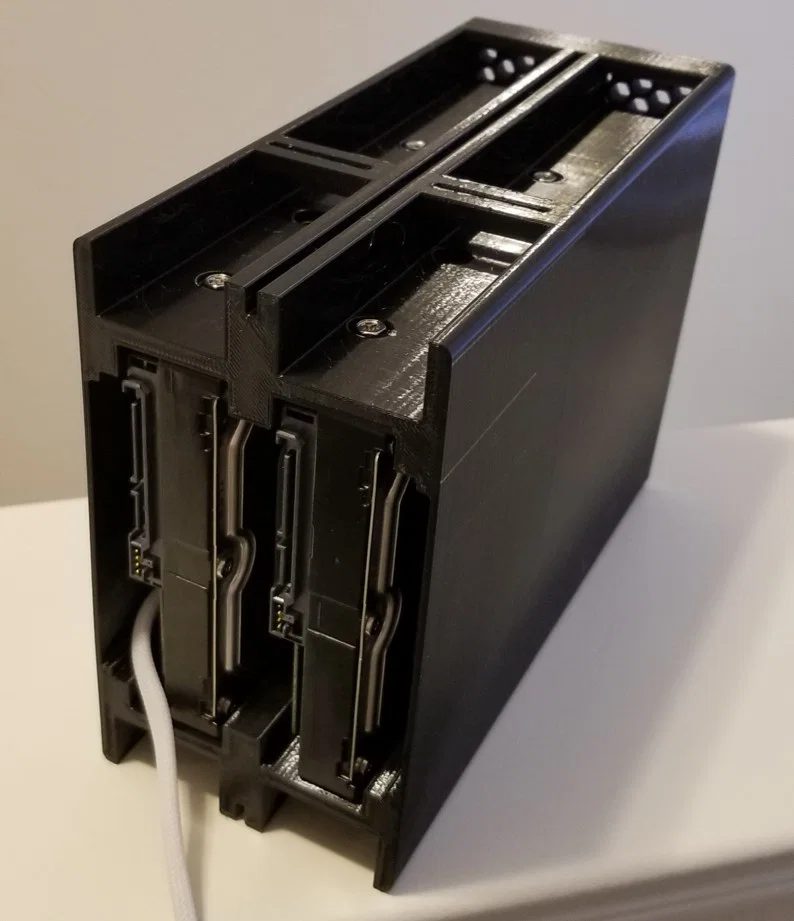

Thiết kế này đi theo kiểu thẩm mỹ vỏ máy dạng lục giác và bắt vừa một quạt 80mm; quạt 8015 và 8025 đều gắn được. Mình cũng dời quạt ra xa lưới hex vài mm để giảm tiếng ồn. Ổ cứng có các khe thoát gió phía trên và dưới mỗi ổ (tính theo hai bên khi lắp như trong mẫu). Mình không làm sled/tray riêng cho ổ vì cả cụm này tháo ra rất dễ, mà làm thêm sẽ cản gió. Mình chừa sẵn 6 lỗ vít cho mỗi ổ (một vài lỗ hơi khó thao tác do vướng cụm ngàm latch của case).

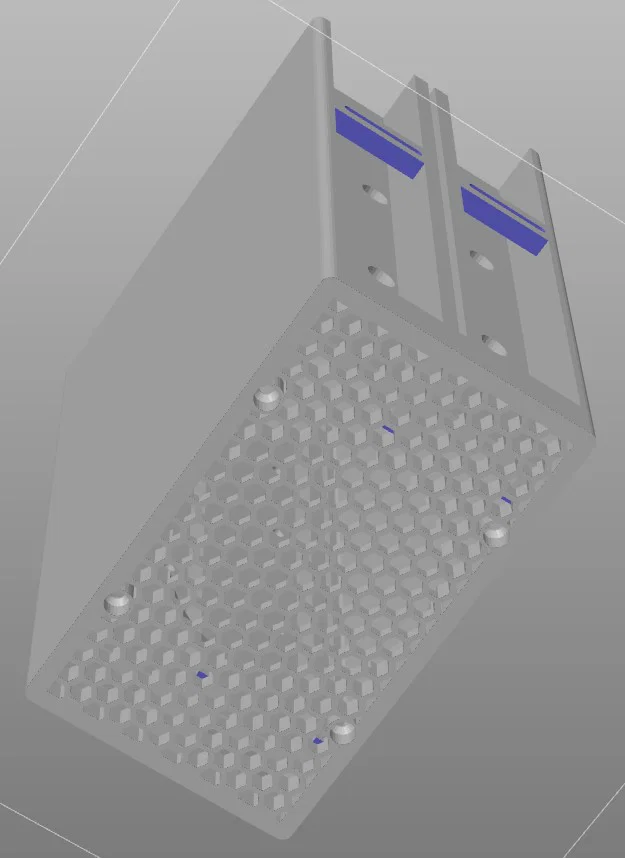

Bản in khá lớn, nhưng chủ yếu chỉ là dạng hộp nên in cũng đơn giản. Có thể cần một ít support cho phần gá ngàm latch của case. Ngoài ra, có bốn góc ở khu vực grille bị overhang không có điểm đỡ; nếu thêm support thì sẽ in đẹp hơn.
