Nút Skirt Dễ In cho Voron 2.4 & Trident (Easy Skirt Buttons)

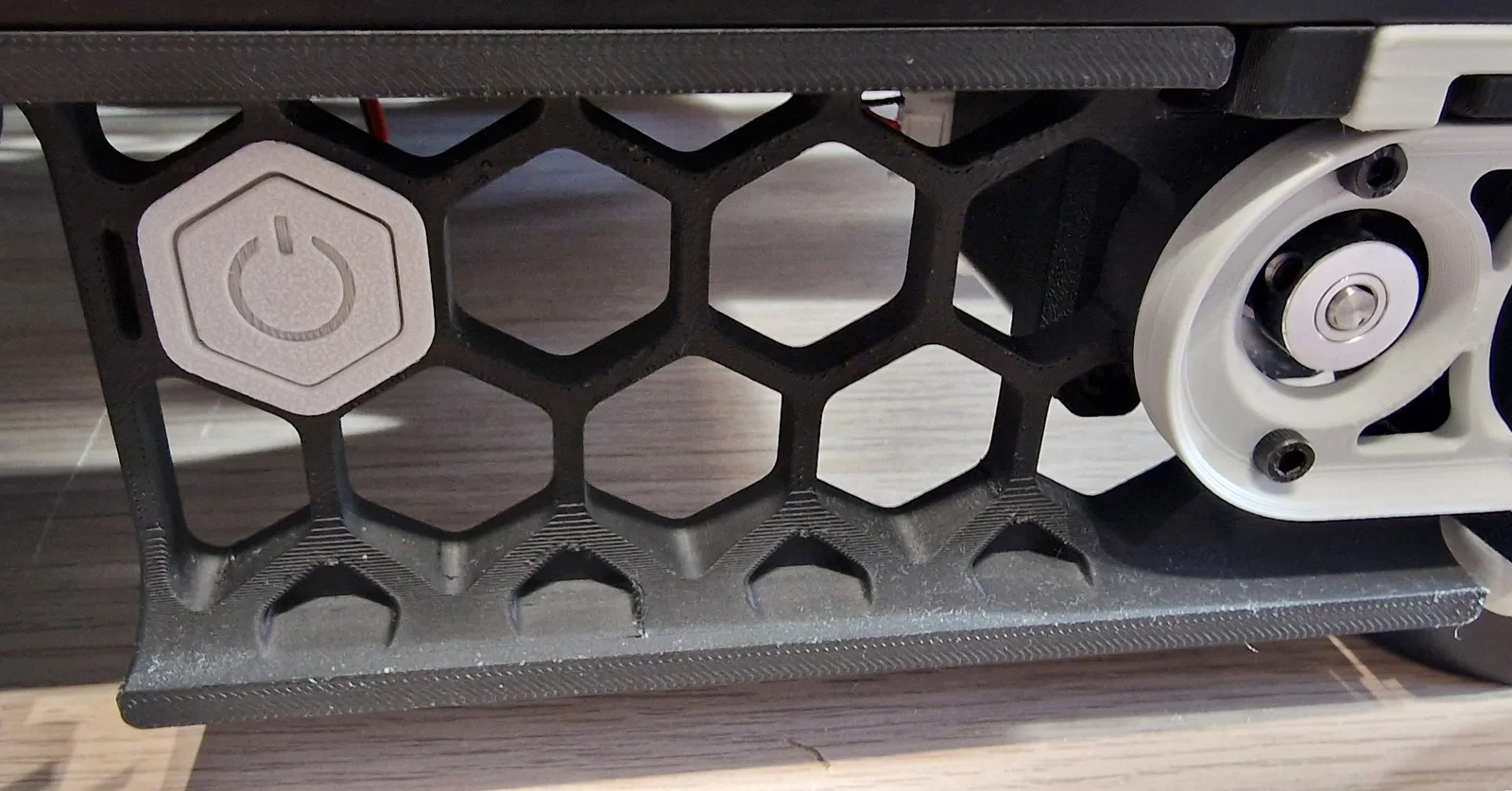

Dự án này cung cấp một bộ skirt button tuỳ biến, dễ in, được thiết kế riêng cho máy in 3D Voron 2.4 và Trident. Nút sẽ lắp vừa vào các lỗ sẵn có trên skirt, giúp bạn thêm những chức năng cần thiết mà không cần in lại skirt. Nút rất hợp để điều khiển nhiều chức năng của máy như: nguồn (power), preheat, cooldown, đèn (lighting), dừng khẩn (emergency stop) hoặc homing. Mỗi nút có một icon riêng, với 6 lựa chọn có sẵn. Ngoài ra có bản trống để bạn tự làm icon theo ý mình.

Lưu ý: Chỉ hỗ trợ lỗ skirt dạng lục giác đầy đủ (full hexagon).

Yêu cầu:

• Tact switch 6x6x5
• Máy in có thể đạt dung sai tương đối chặt (0.2mm)

Tính năng nổi bật:

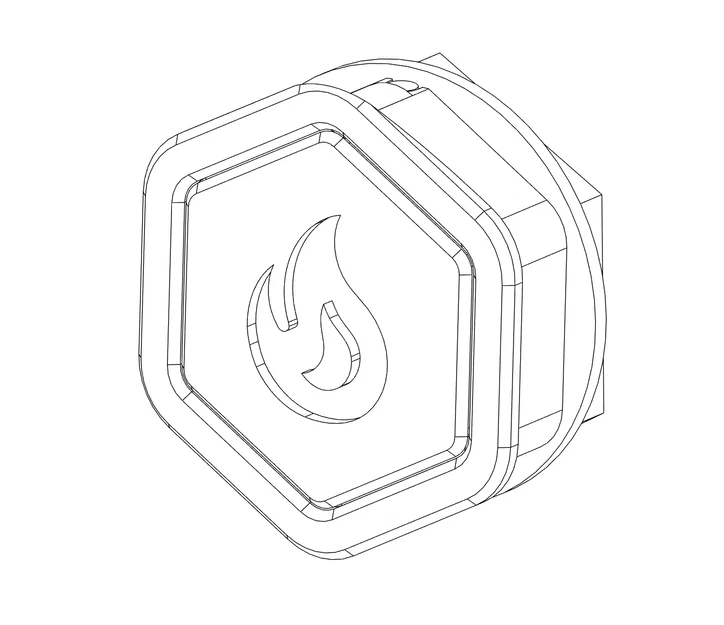

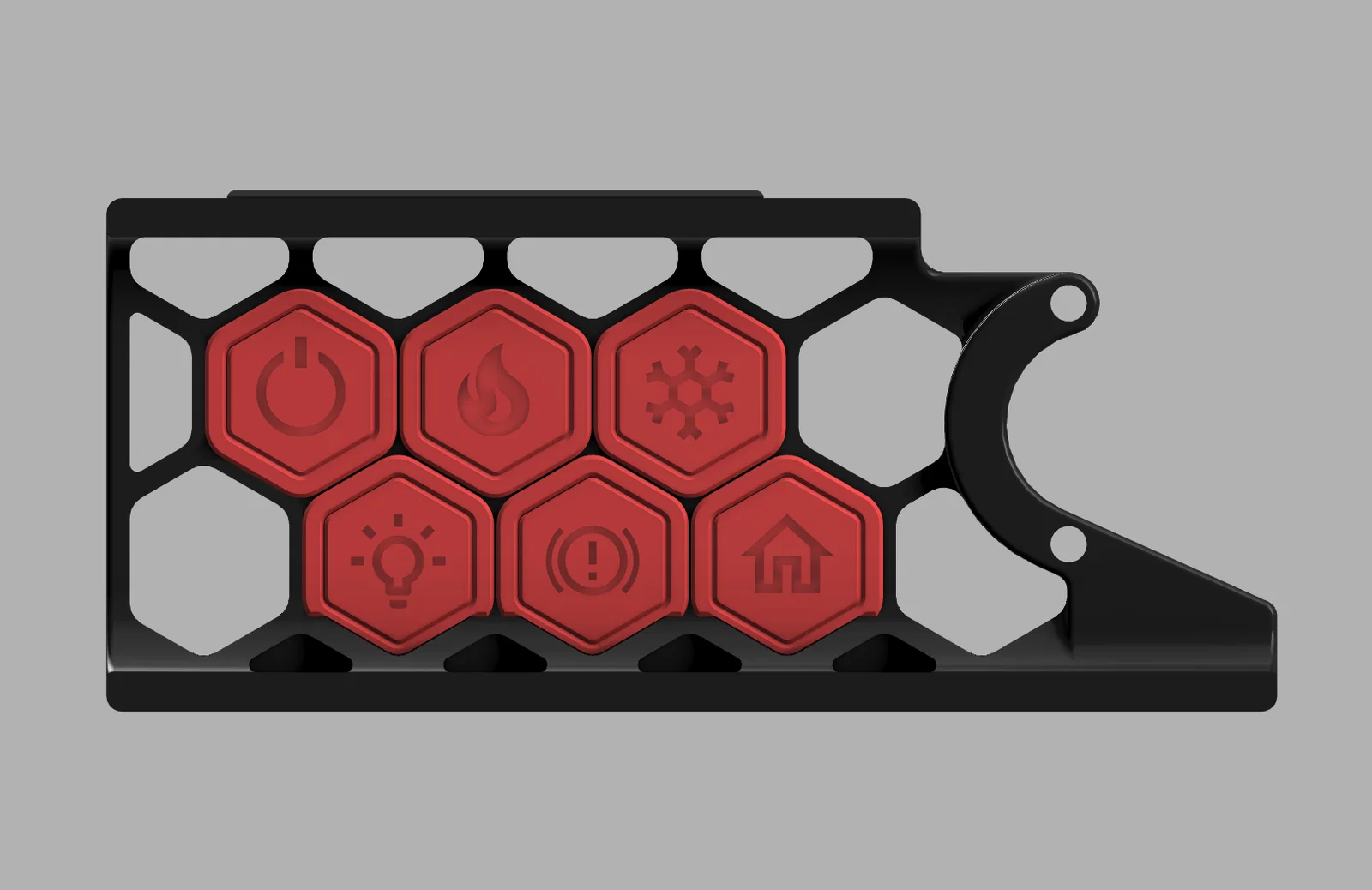

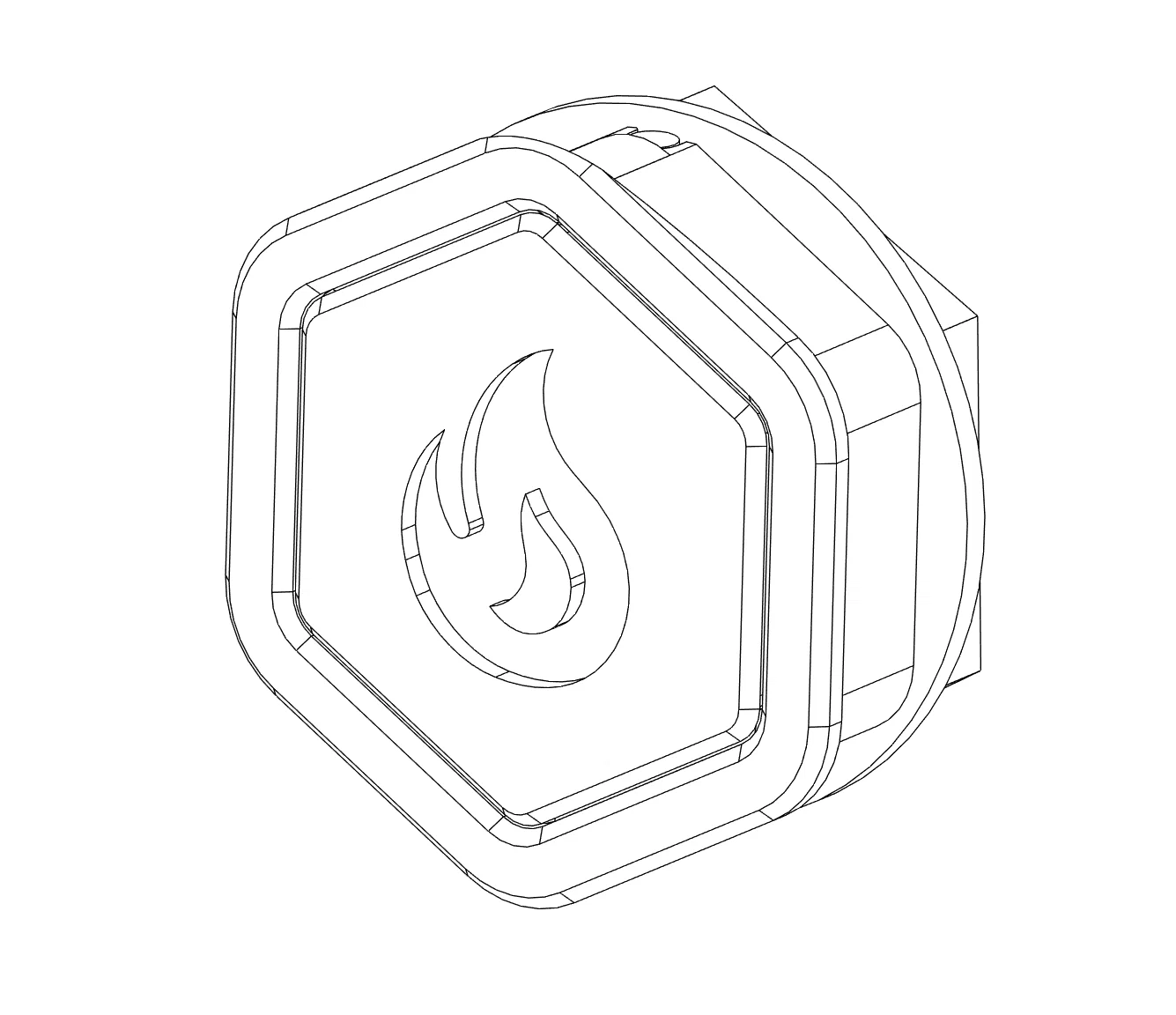

• Tuỳ chọn icon: Gồm 6 icon thiết kế sẵn (Power, Heat, Cool, Light, Emergency Stop, Homing) và thêm 1 bản trống để tuỳ biến.
• Không cần thêm phần cứng: Chỉ cần tact switch chuẩn 6x6x5mm và một đoạn ngắn filament in 3D.
• Print-in-Place: Dễ in, không cần support và hầu như không cần (hoặc cần rất ít) hậu xử lý.
• Gắn chắc chắn: Thiết kế 2 phần, có đai ốc (nut) siết để cố định nút vào lỗ skirt.
• Có 2 phiên bản: Thiết kế riêng cho lỗ skirt trên và lỗ skirt dưới vì kích thước hơi khác nhau.
• Xếp chồng gọn: Khi gắn nhiều nút cạnh nhau sẽ canh thẳng, nhìn gọn.
• Dễ chỉnh sửa: Có kèm file STEP để bạn sửa/độ theo nhu cầu.

Hướng dẫn in:

1. Hướng đặt: In nút với mặt icon úp xuống.
2. Kích thước nozzle: Tối ưu cho nozzle 0.4mm.
3. Dung sai: Máy cần được canh chỉnh kỹ để đạt dung sai chặt, thì cơ cấu nút mới hoạt động trơn tru.
4. Thiết lập in: Khuyến nghị layer height 0.2mm. Không cần support.

Hướng dẫn lắp ráp:

1. Tách nút ra: Sau khi in xong, nhấn mạnh vào nút để bẻ/tách nút ra khỏi phần vỏ xung quanh. Nếu bị kẹt, bạn có thể dùng búa gõ nhẹ để đẩy nó bung ra (làm cẩn thận).
2. Hàn dây: Hàn dây vào tact switch 6x6x5mm, nhớ giữ mối hàn nằm ở phía trong của switch để lắp cho gọn.

3. Lắp switch: Đặt tact switch vào trong vỏ nút. Ấn chắc tay cho tới khi switch nằm phẳng xuống đáy.

4. Cố định bằng filament: Nhét một đoạn filament in 3D dài 23mm vào lỗ bên hông để chặn/cố định tact switch. Cắt phần dư cho phẳng với vỏ để không cấn vào skirt.

5. Lắp vào skirt: Cắm nút vào lỗ trên skirt, nhớ dùng đúng phiên bản (top hoặc bottom) tuỳ vị trí lắp.
6. Siết đai ốc: Ở mặt sau của skirt, dùng nut để siết chặt nút lại.

Chỉnh sửa & tuỳ biến:

Nếu bạn muốn cá nhân hoá nút của mình, dự án có kèm file STEP, giúp bạn dễ dàng sửa thiết kế, đổi icon hoặc chỉnh độ khít. Bản nút blank là nền rất hợp để làm icon riêng theo những chức năng bổ sung.
