Case feeder/collator - bản cập nhật

Đây là một thiết bị cơ khí phức tạp.

Không kèm gcodes, vì giả định (và cũng khuyến khích) mọi người sẽ chỉnh sửa lại model. File rsdoc chứa toàn bộ model ở định dạng DesignSpark Mechanical; phần mềm DS Mechanical là miễn phí và mình khuyên nên dùng để làm quen với cụm lắp ráp collator.

Ghi chú và tham chiếu mẫu cho các thành phần chính khác:

1. Motor mount được thiết kế cho JGA25-370 Geared motor DC 12V 5rpm ( https://www.aliexpress.com/item/32987942205.html )

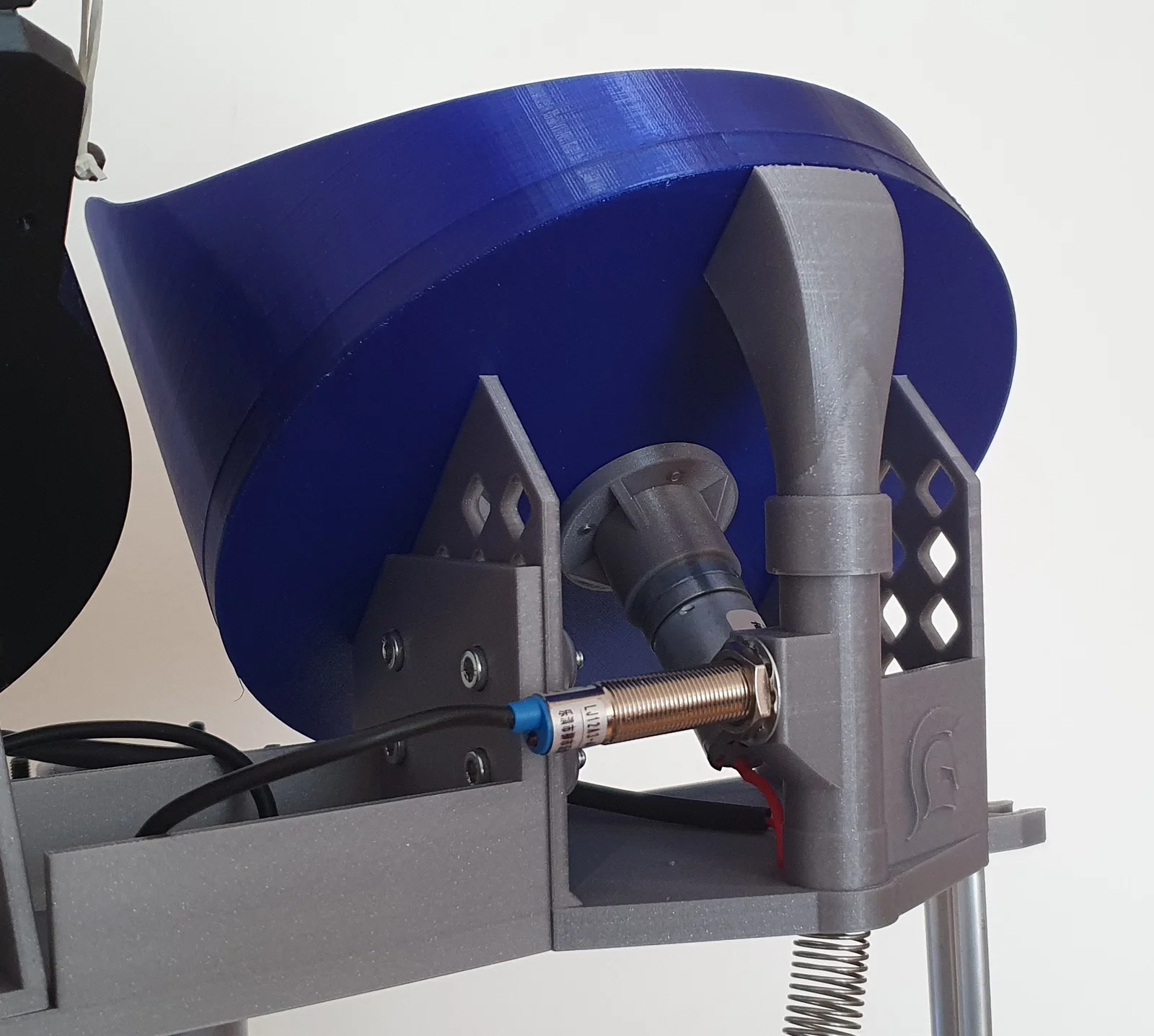

2. Case drop adapter được thiết kế cho:

• Proximity sensor LJ12A3-4-Z/BY, tuỳ chọn. ( https://www.aliexpress.com/item/32859197984.html ). Model giả định sẽ taro ren (cắt ren) thay vì in ra để có độ chính xác tốt hơn. Mục đích của sensor là đếm vỏ đạn. Cắt ren bằng taro 12mm, lưu ý bước ren (fine pitch 1,5mm).
• Mr.Bulletfeeder output spring Large cho pistol calibers ( https://www.doublealpha.biz/mrbulletfeeder-output-spring-and-extension-adaptor ).

Lưu ý: Kích thước case bucket quá nhỏ cho vỏ đạn rifle!

Tri ân tới https://github.com/dyspreficks/ShoeboxCaseFeeder.

Hướng dẫn in

Không có khuyến nghị vật liệu cụ thể, dùng PLA và/hoặc PETG.
Layer 0,2mm là ổn.
