Bộ collator/feeder vỏ đạn (Case collator/feeder)

Vui lòng lưu ý có một phiên bản mới của mẫu này, đăng tại đây: .

Mẫu phức tạp, không kèm gcode, vì mặc định là bạn sẽ chỉnh sửa theo ứng dụng/thực tế của bạn.
Ghi chú và tham khảo mẫu cho các bộ phận/linh kiện chính:

1. Giá đỡ motor thiết kế cho JGA25-370 Geared motor DC 12V 5rpm ( https://www.aliexpress.com/item/32987942205.html )
2. Adapter thả đầu đạn (bullet drop) thiết kế cho:

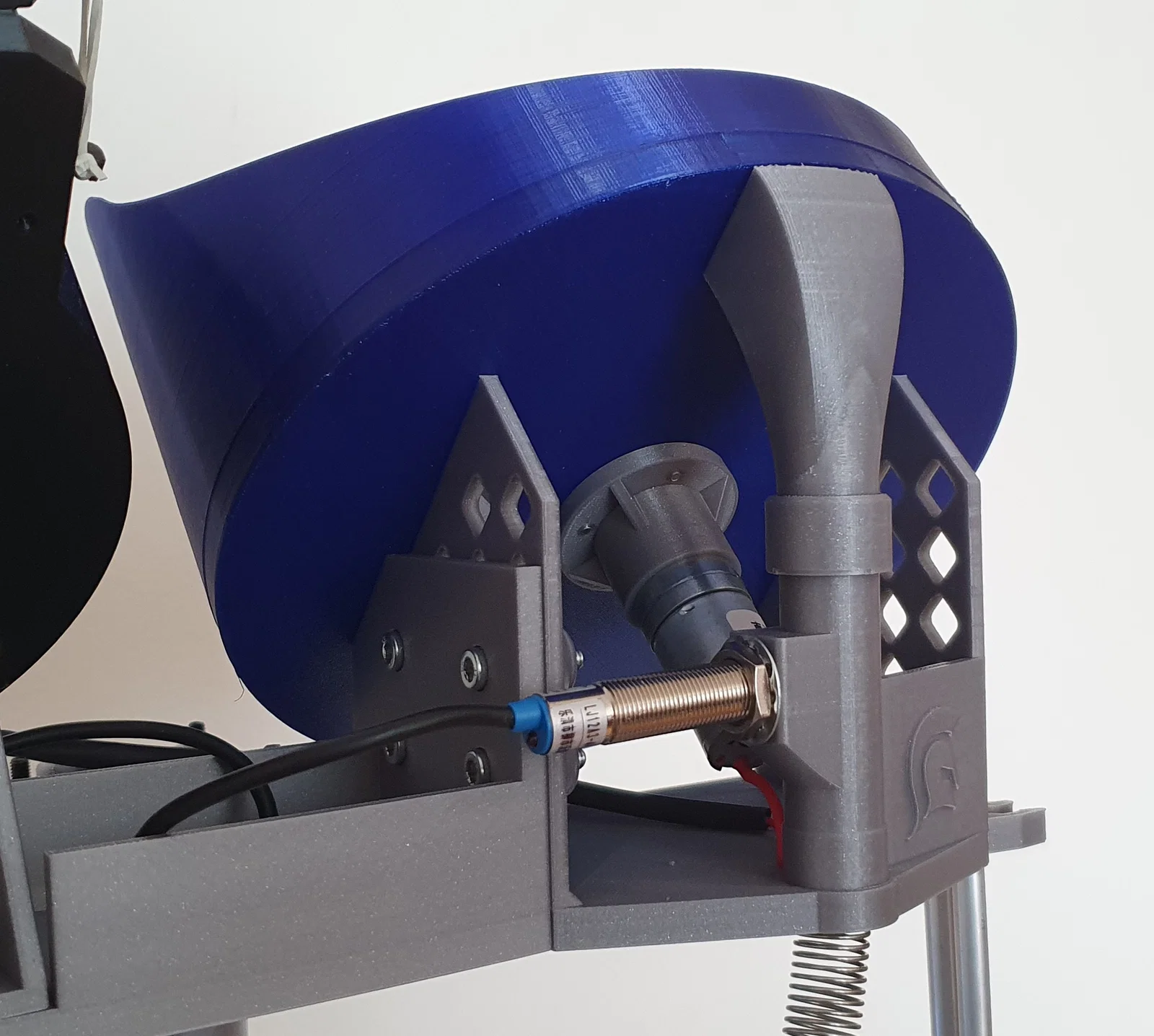

• Cảm biến tiệm cận LJ12A3-4-Z/BY ( https://www.aliexpress.com/item/32859197984.html ). Mẫu này giả định là bạn sẽ taro ren thay vì in ren để đạt độ chính xác tốt hơn. Mục đích của sensor là đếm đầu đạn. Taro ren bằng mũi taro 12mm, lưu ý bước ren (fine pitch 1,5mm).
  -Lò xo đầu ra Mr.Bulletfeeder loại Large cho cỡ đạn pistol ( https://www.doublealpha.biz/mrbulletfeeder-output-spring-and-extension-adaptor ).

1. Kích thước thùng (case bucket) hơi nhỏ cho vỏ đạn rifle.

Mình khuyến nghị dùng chốt gỗ (wooden anchor pin) để tránh hư bánh răng motor hoặc các phần của feeder nếu có sự cố, ít nhất là trong giai đoạn setup/căn chỉnh ban đầu.

Gửi lời tri ân đến https://github.com/dyspreficks/ShoeboxCaseFeeder .

Hướng dẫn in

Với Anchor_case, Bucket_stand, Upper_end1_case và Upper_end2_case khuyến nghị dùng PLA.
Các phần khác dùng PLA và/hoặc PETG tùy bạn. Trừ phần Anchor, các phần còn lại không cần supports.
Với các chi tiết lớn (vd: bucket, v.v.), layer 0,2mm là ổn.
Riêng Anchor cần brim và support trên build plate.
Drop_tube - sau khi in xong nhớ gỡ phần “skirt” ổn định ra!
