Giá đỡ màn hình cho Renogy 500A Battery Monitor
Giá đỡ/mount góc 45° cho màn hình Renogy 500A battery monitor/coulometer/shunt. Có bản V2 lỗ 94.2×57.2mm (bản cũ 94×57mm), khuyến nghị 3–4 walls, lỗ vít 3mm; in kiểu “nhà nhỏ”, thường không cần supports.
Mô tả
21/10/2024:

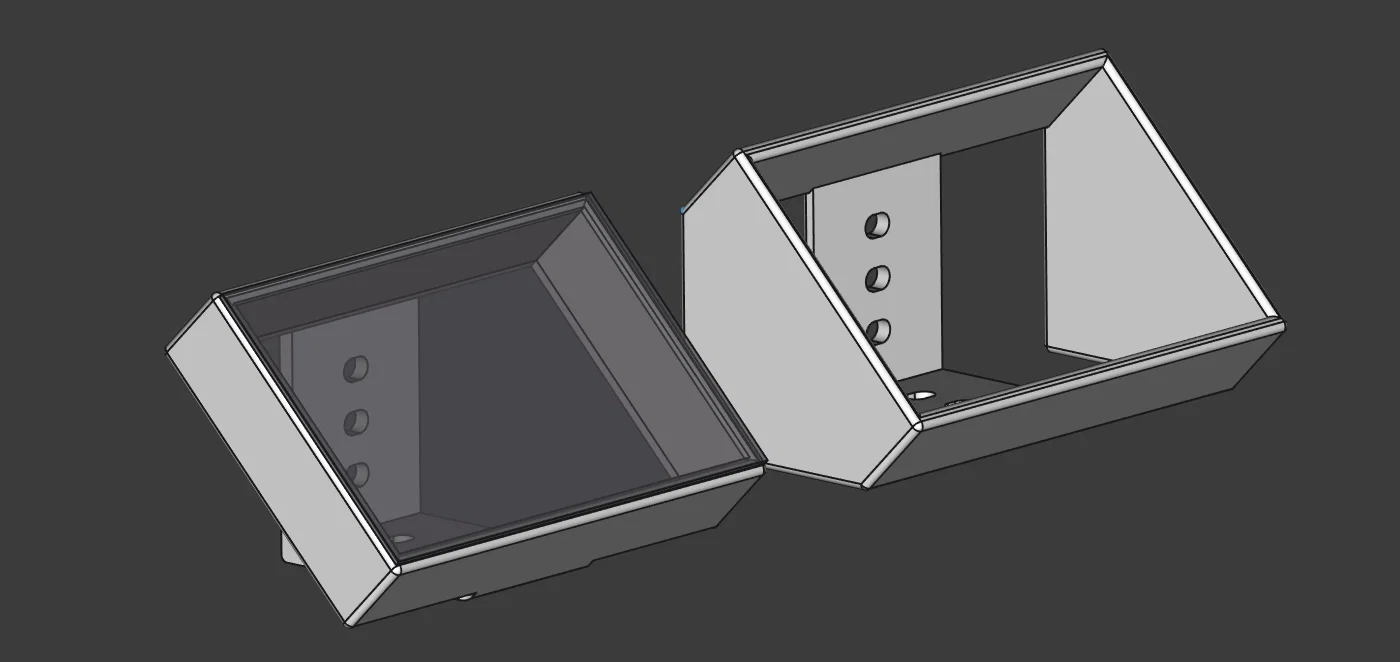

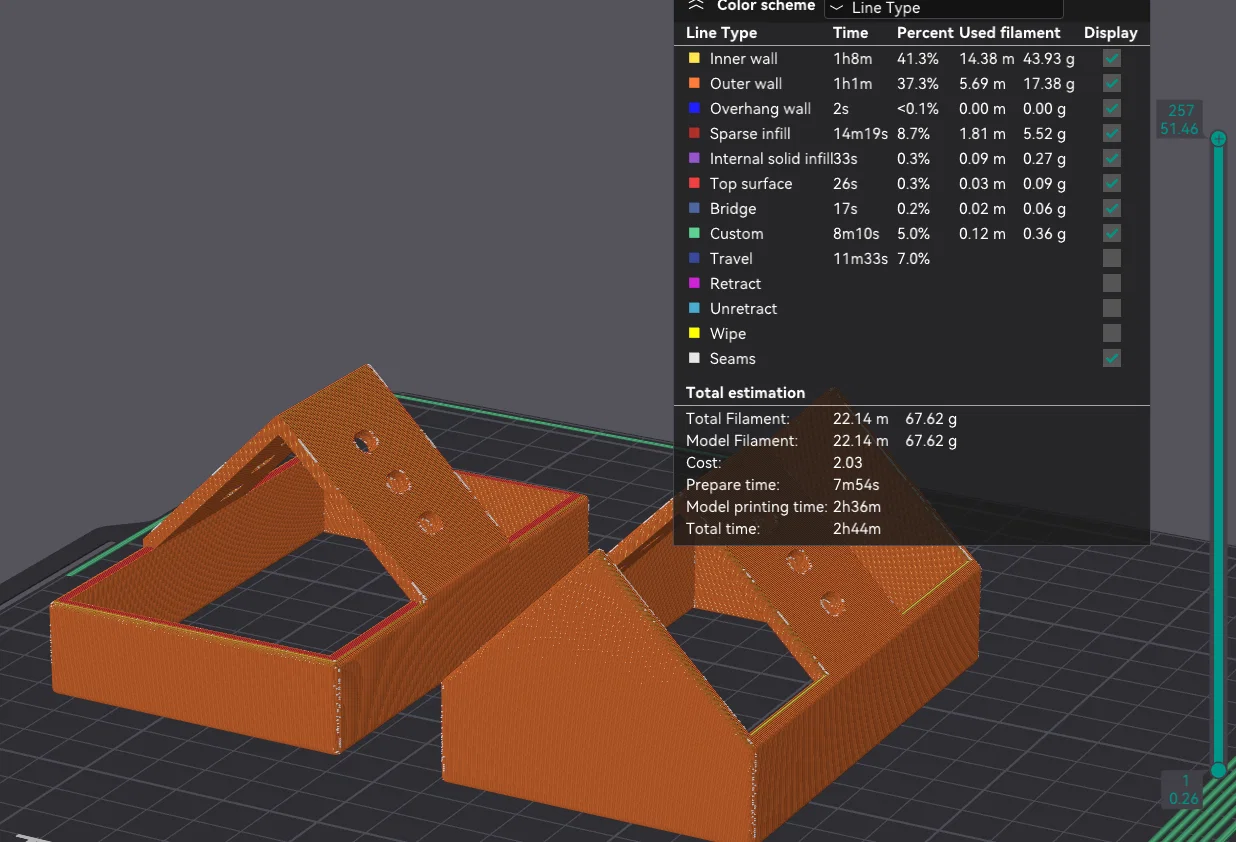

Mình làm bản V2. Lỗ giờ là 94.2mm x 57.2mm. In kiểu “căn nhà nhỏ”, không cần supports. Mình in bản kín (closed) thấy ổn lắm. Chưa thử bản mở (open).
29/11/2022:

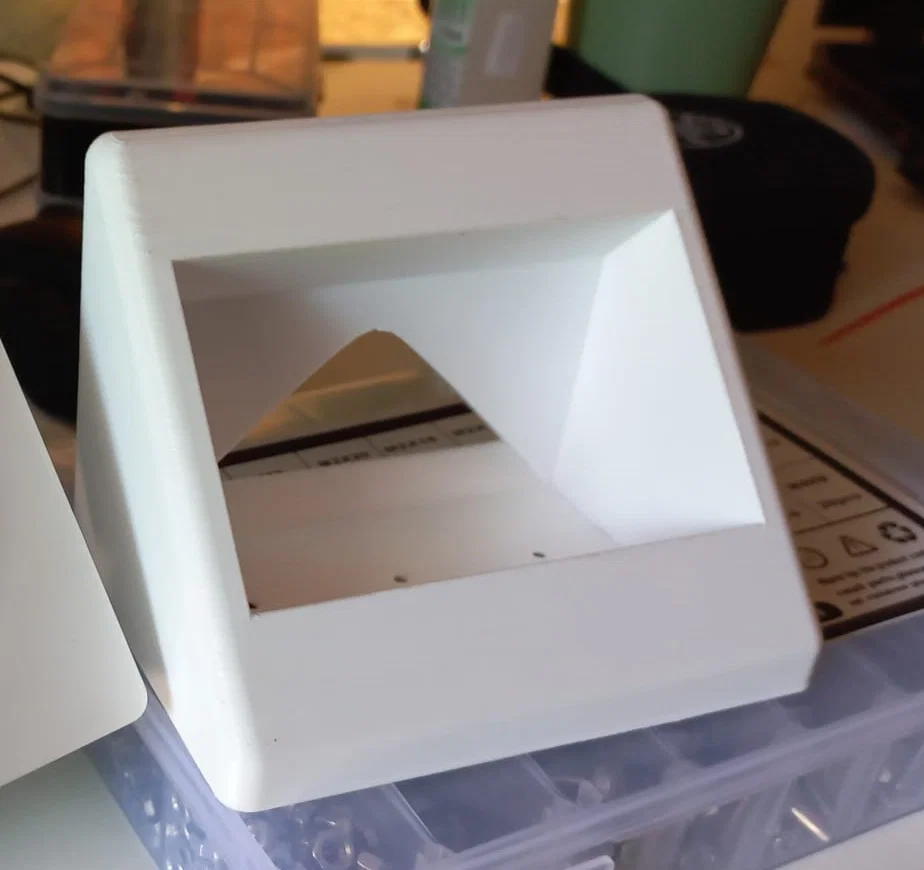

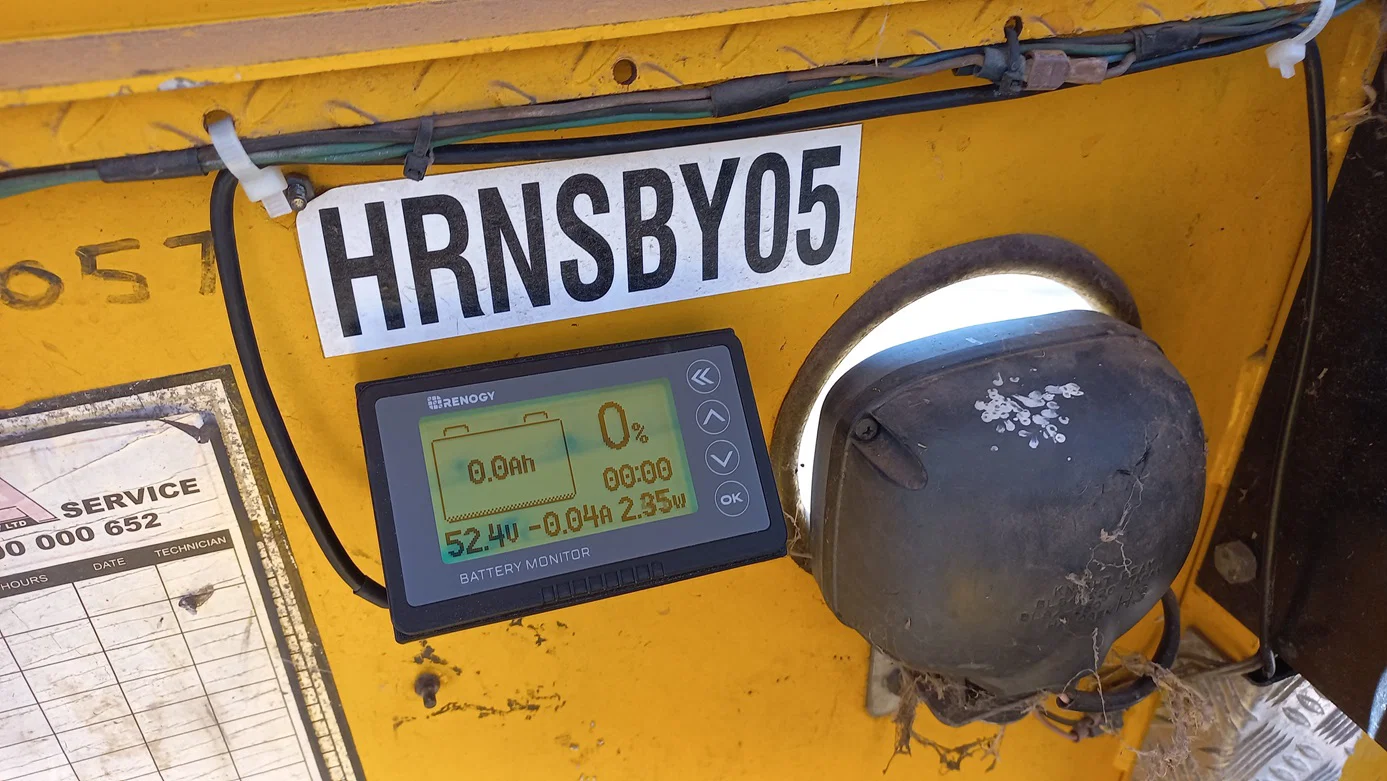

Giá đỡ màn hình góc 45 độ. Kích thước lỗ mở đúng 94mm x 57mm như hướng dẫn ghi kích thước khoét lỗ.
Chiều cao theo phương dọc của lỗ mở thì vừa, có dư chút để chỉnh mà không ép mấy cái ngàm/tab quá. Tuy nhiên mình có dũa nhẹ hai bên hông để màn hình lọt vào. Có thể do máy mình bị over-extrusion ở góc (linear advance chưa bật).
Cho 3 hoặc 4 walls (mình dùng 4 để chắc hơn) là sẽ có đủ vật liệu để dũa thêm nếu cần. Đằng nào phần lỗ mở cũng sẽ bị che lại.

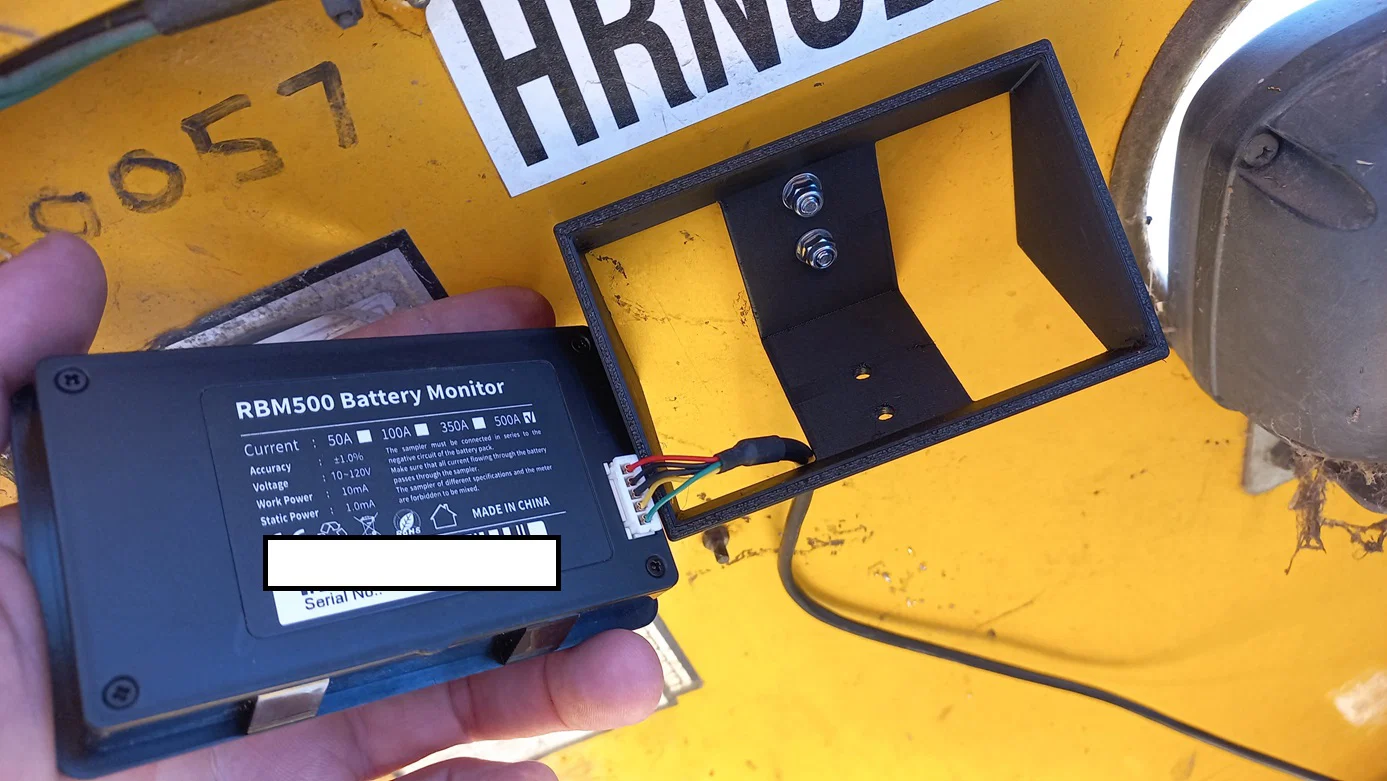

Lỗ bắt vít là 3mm, cần thì khoan/doa rộng ra.
Mình in có supports, mình nghĩ là cần nhưng cũng có thể không. Xem hình nhé.
