Hộp Đựng Kính Nhỏ Rolling Tracks (Print-in-Place)

Mô tả

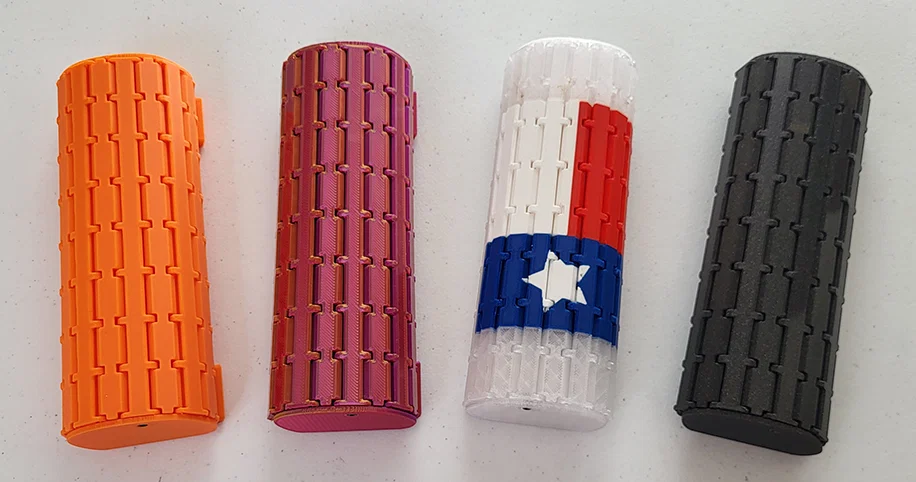

Đây là một hộp đựng kính cỡ nhỏ. Mẫu được lấy cảm hứng từ các thiết kế “living hinge” dùng cho ván ép cắt laser. Tuy nhiên, mình muốn thử nghiệm kiểu mảng bản lề cứng 3D-printed dạng print-in-place.

https://youtu.be/ut0pfMXIyXI

In ấn

Các file STL nên được đặt đúng hướng để đúng mặt cần thiết nằm trên bàn in.

Nếu bạn in miếng tham chiếu mặt cắt (cross-section reference), khuyến nghị dùng brim.

Không dùng brim hoặc supports cho hộp đựng kính hoặc bản test cơ khí (mechanical test).

Đã test chạy ổn với PLA và PETG.

Khi lấy mẫu ra khỏi bàn in, tránh tác động lực quá mạnh lên các living hinge dùng cho phần ngàm gài (latches).

Linh kiện cần có

• Vít M2-4mm đầu lục giác chìm (hex socket)
  • x2
• Tán M2 (M2 hex nuts)
  • x2
• Khăn lau kính da lộn (chamois)

Dụng cụ cần có

• Tua/vặn lục giác M2 (Allen wrench hoặc Torx tương thích)
• Kìm
  • Tuỳ chọn: thường thì mình có thể ấn ép tán vào bằng tay (diễn đạt?)

Lắp ráp

Xem phần đầu của video để rõ chi tiết hơn.

1. Bẻ bỏ các phần supports được model sẵn ở mép (nếu lúc lấy khỏi bàn in nó chưa tự gãy).
2. Trên răng track có 2 vị trí đặt tán M2 (mỗi bên một cái). Ấn ép tán vào đúng chỗ.
3. Cuộn (roll) phần track vào bánh (wheel) sao cho tán nằm trong wheel và canh thẳng với các lỗ (wheel bores).
4. Vặn vít M2-4 vào. Một số phần overhang có thể che lỗ, bạn cứ dùng vật gì đó chọc vào để gỡ overhang và thông lỗ.

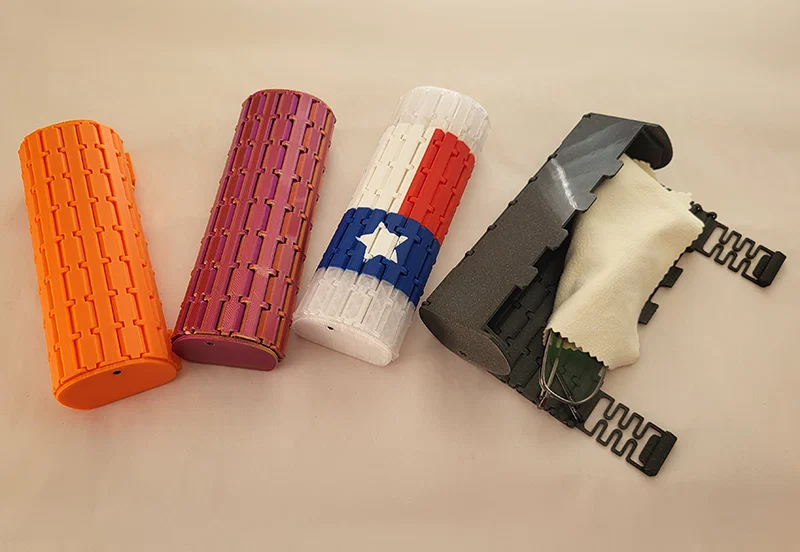

5. Đặt khăn chamois vào trong hộp.
6. Cuộn nốt phần track còn lại lên wheel và ấn các ngàm gài (latches) vào đúng vị trí.

Lưu ý/giới hạn

• Hộp đựng kính này có “tải” chứa khá nhỏ. Đừng mặc định là kính của bạn sẽ vừa nếu bạn chưa kiểm tra bằng bản in tham chiếu.
• Hộp không được thiết kế để bảo vệ kiểu “nặng đô” hay chịu lực mạnh/va chạm dữ. Mình không đảm bảo gì về thiết kế này. Bạn cân nhắc kỹ khi muốn bảo vệ kính.
• Không rõ living hinge sẽ xuống cấp thế nào khi dùng lâu dài, nhưng việc để lâu trong môi trường nóng chắc chắn không có lợi.

Ghi chú

Vì các bề mặt nằm trên bàn in sẽ là mặt ngoài của hộp, đây là cơ hội tốt để dùng bàn in có texture hoặc dạng holographic.

Có kèm một “reference gauge” đại diện cho mặt cắt ngang của khoang chứa trong hộp. Bạn có thể dùng nó để kiểm tra kính có vừa hay không bằng cách luồn kính qua. Nếu kính luồn qua được nhưng chạm nhiều cạnh của miếng tham chiếu, khả năng là quá to—vì lực ép có thể làm hộp bị cong và truyền lực đó lên kính của bạn.

Có kèm một phiên bản hộp ngắn hơn để demo và làm bài test in. Với infill 15% và các thiết lập in mặc định của slicer, thời gian in và lượng nhựa chỉ khoảng 1/3. Bạn có thể dùng bản này để kiểm tra máy in của bạn in cơ cấu và các chi tiết có ổn không.

Đây vẫn là bản đang phát triển vì mình có thể sẽ quay lại xử lý phần bản lề bị lỏng sau.
