Replica RC xe tăng M1 Abrams tỉ lệ 1:40

Mẫu replica RC xe tăng M1 Abrams tỉ lệ 1:40, có 2 băng xích chạy độc lập và tháp pháo xoay. Cần PLA (đen/nâu), TPU 95A cho xích, kèm Arduino Nano, module HC-05 và nhiều linh kiện điện tử.

👁️
865
Lượt Xem
❤️
27
Lượt Thích
📥
133
Lượt Tải
Cập Nhật Apr 19, 2026
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix

Mô tả

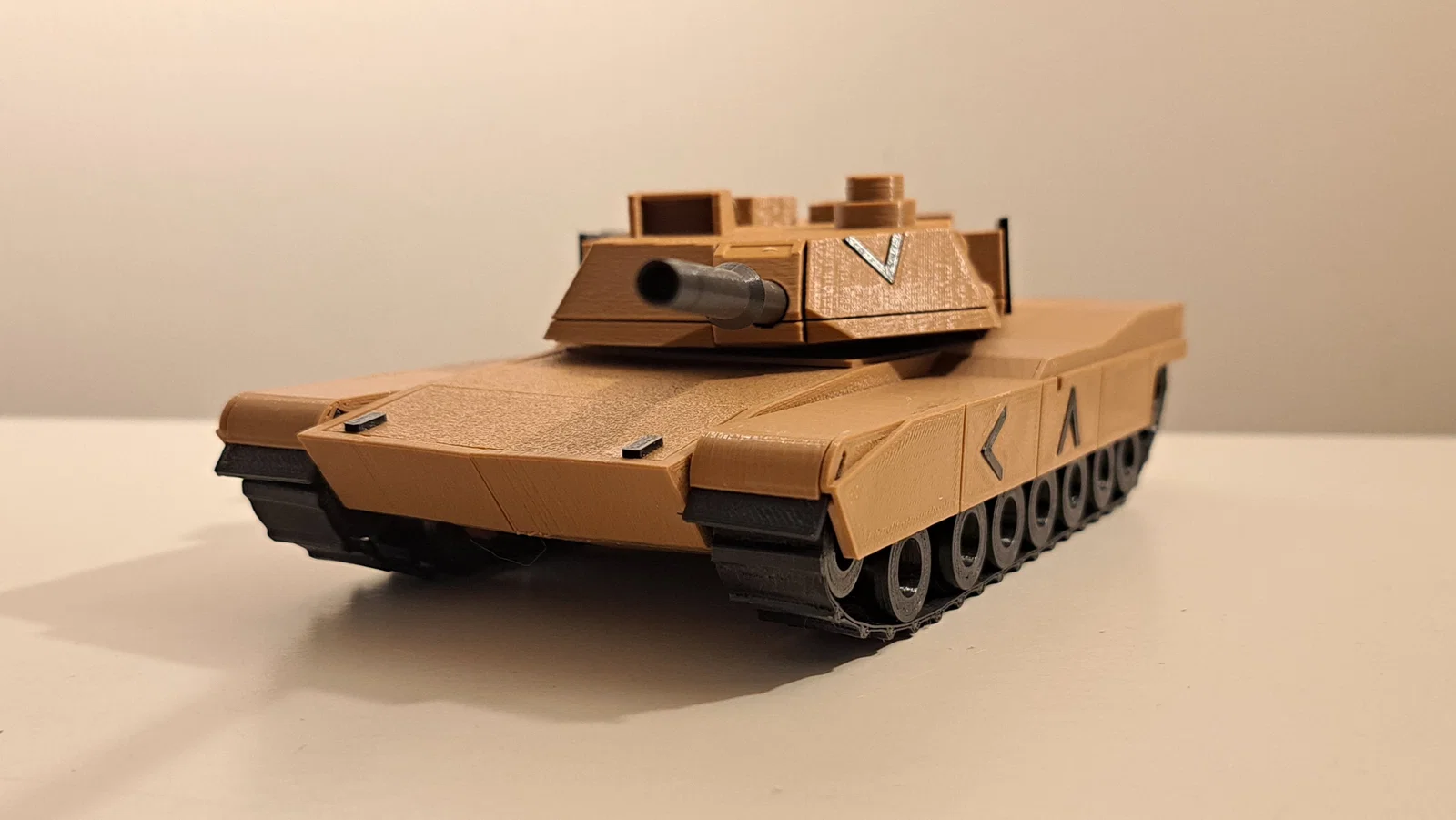

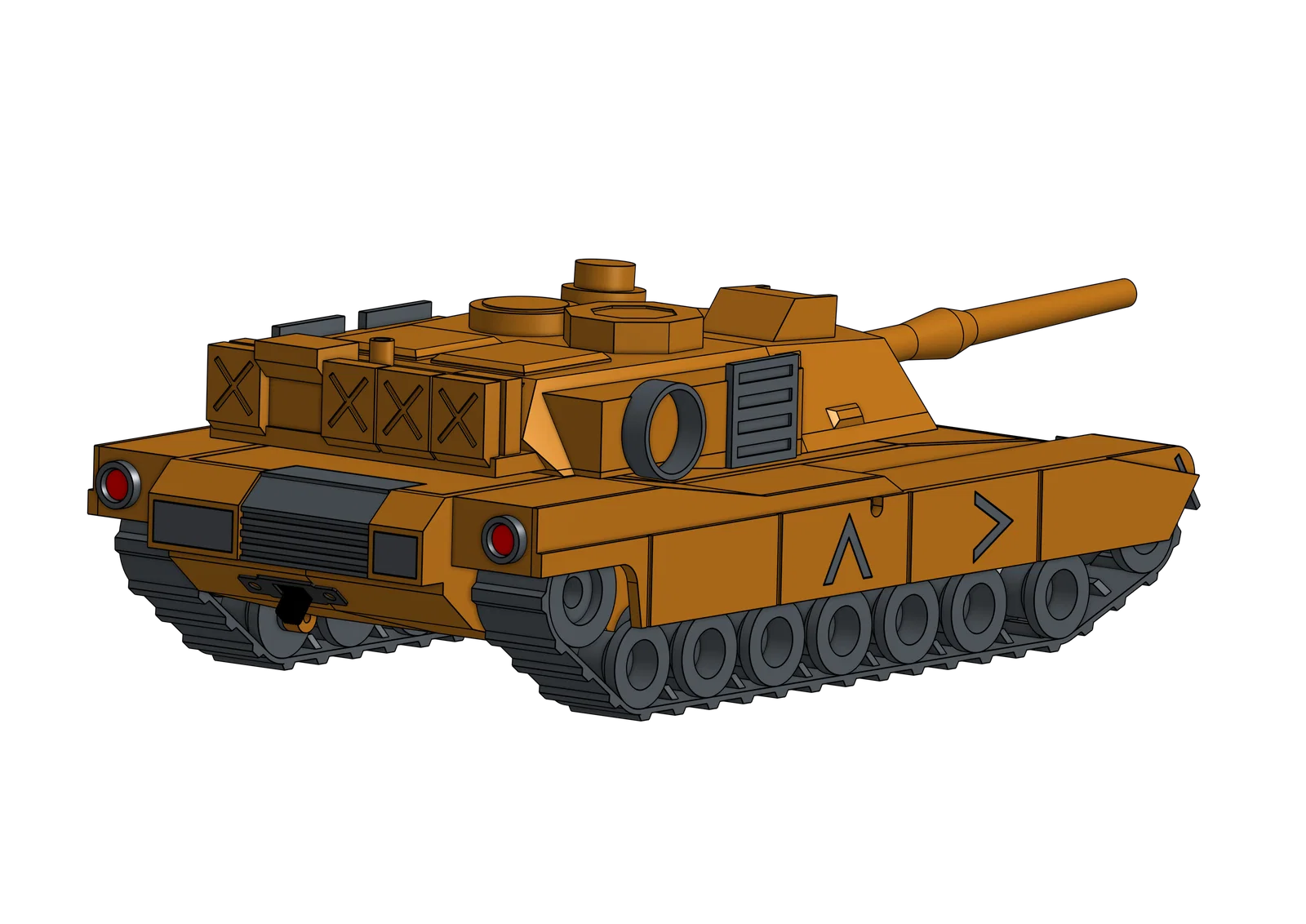

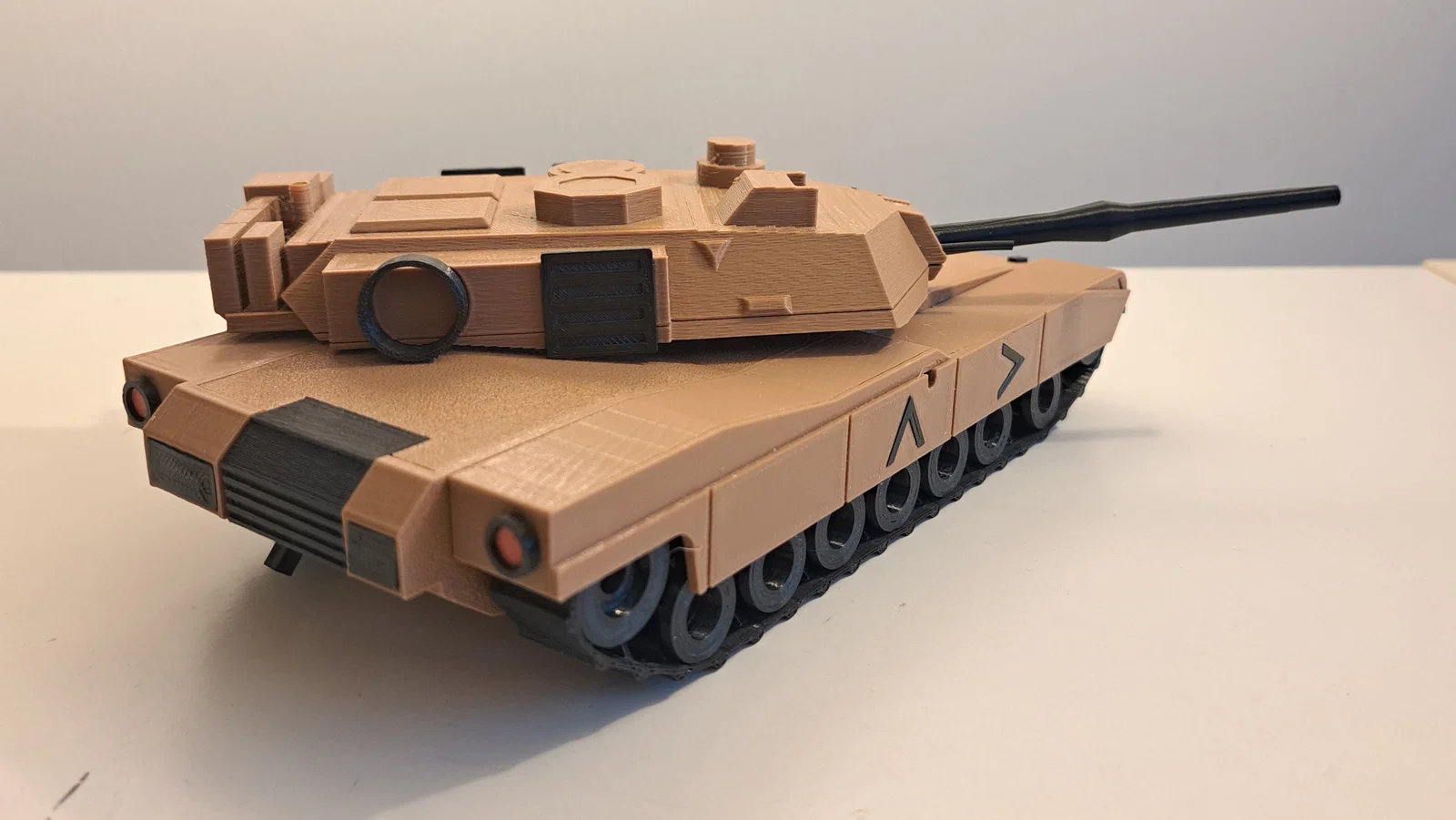

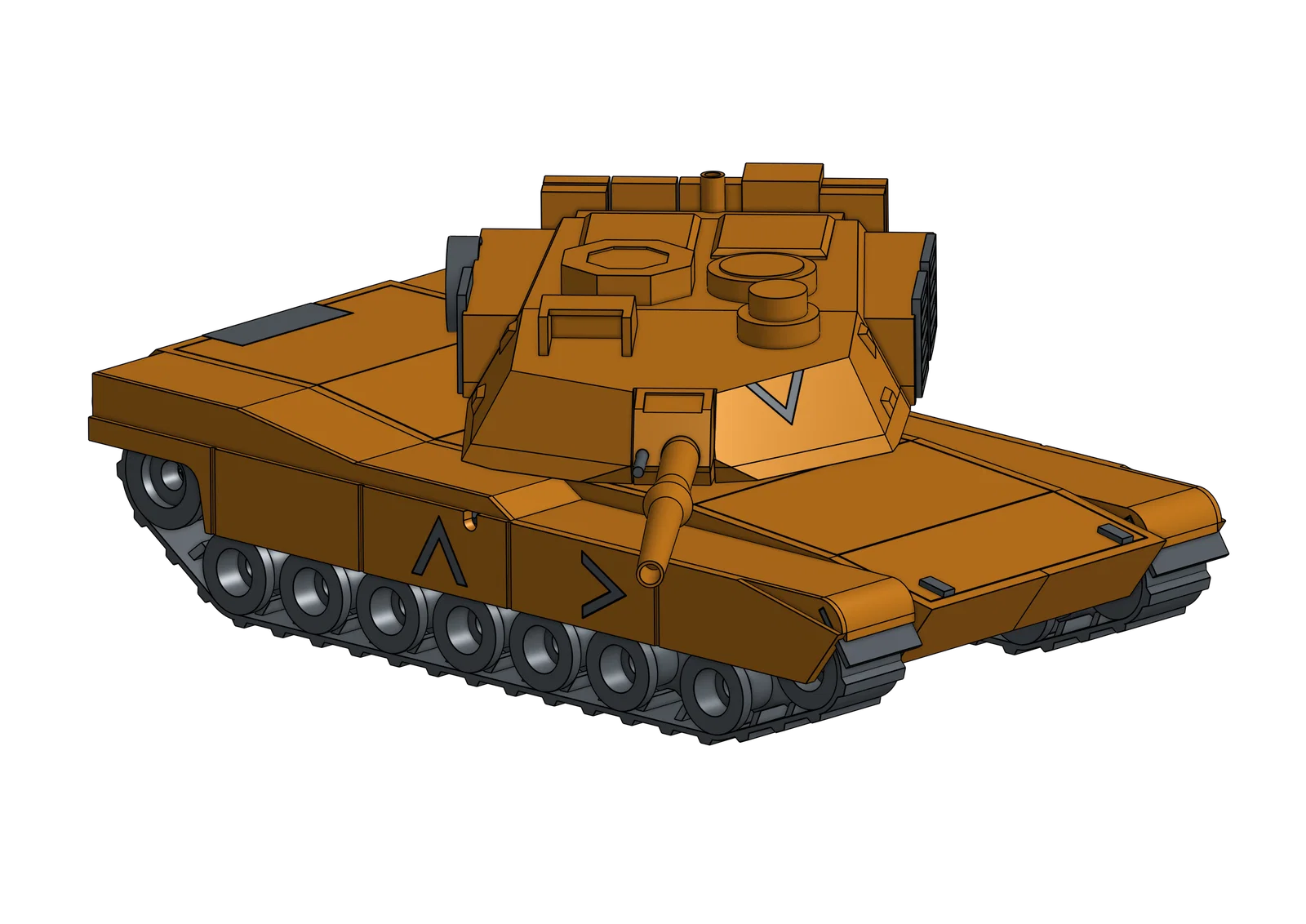

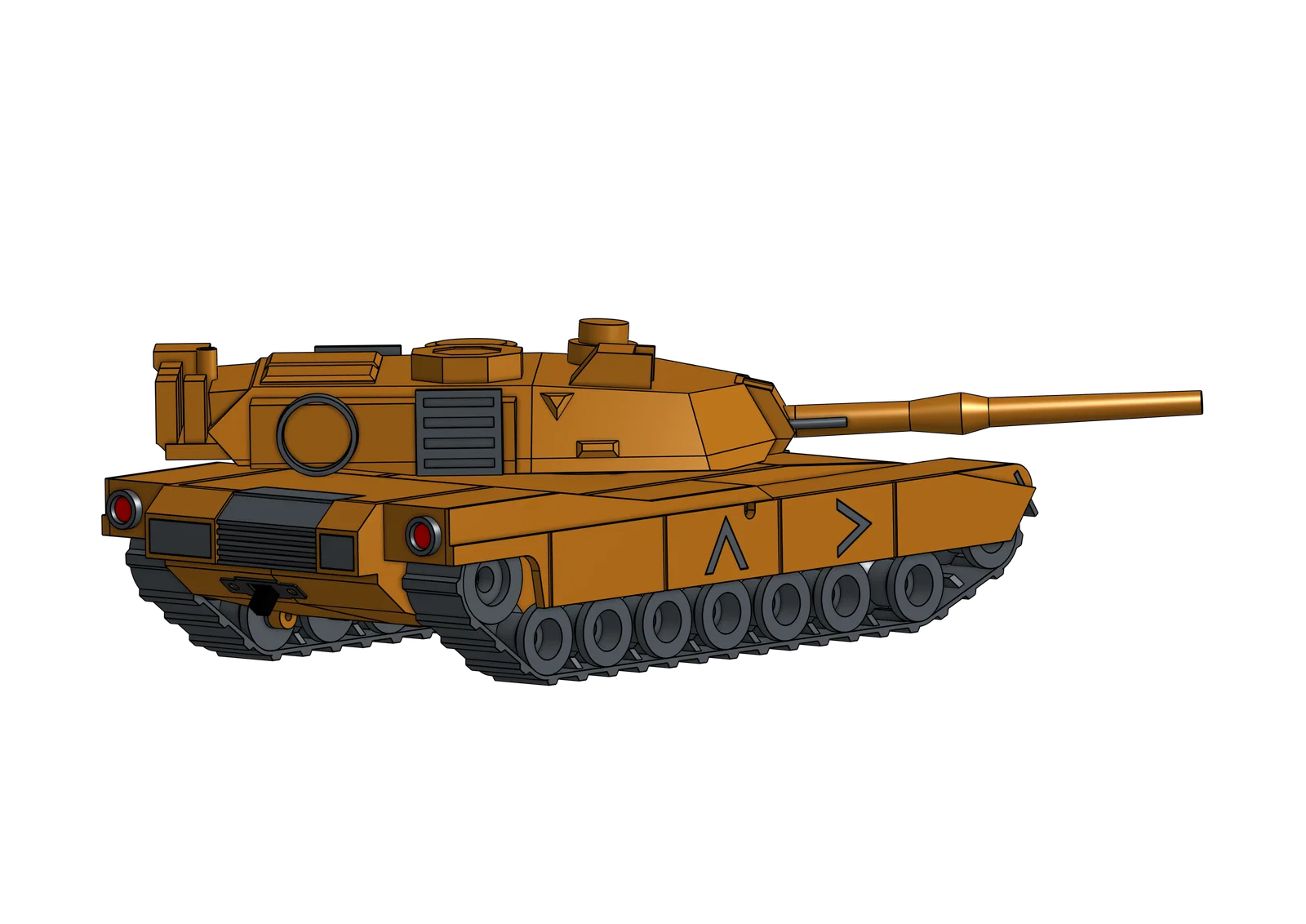

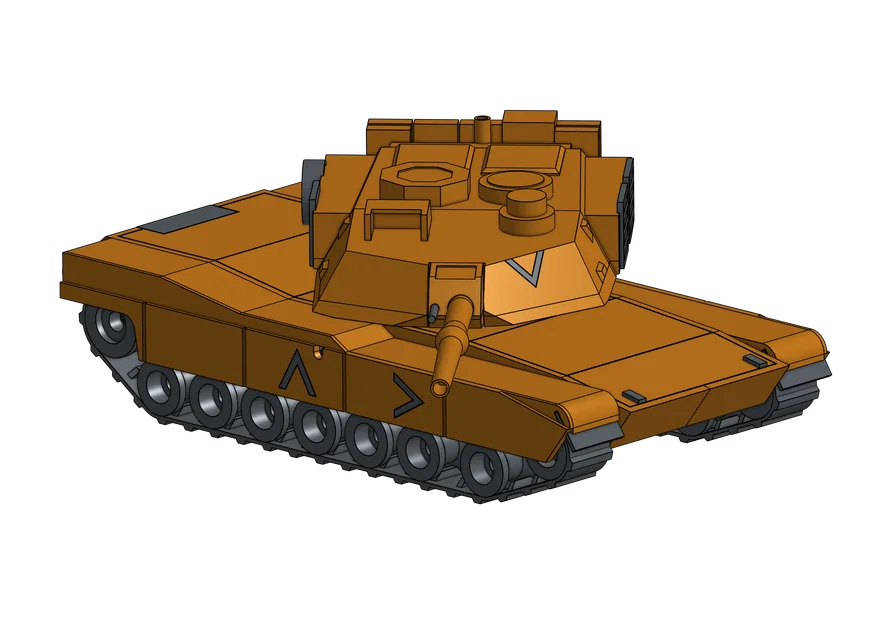

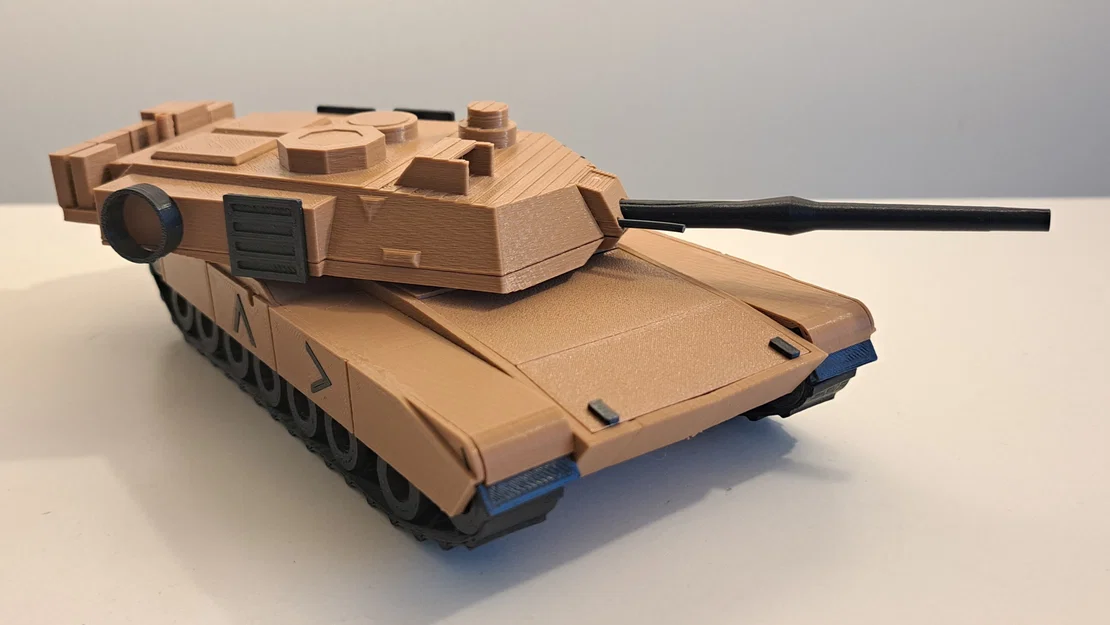

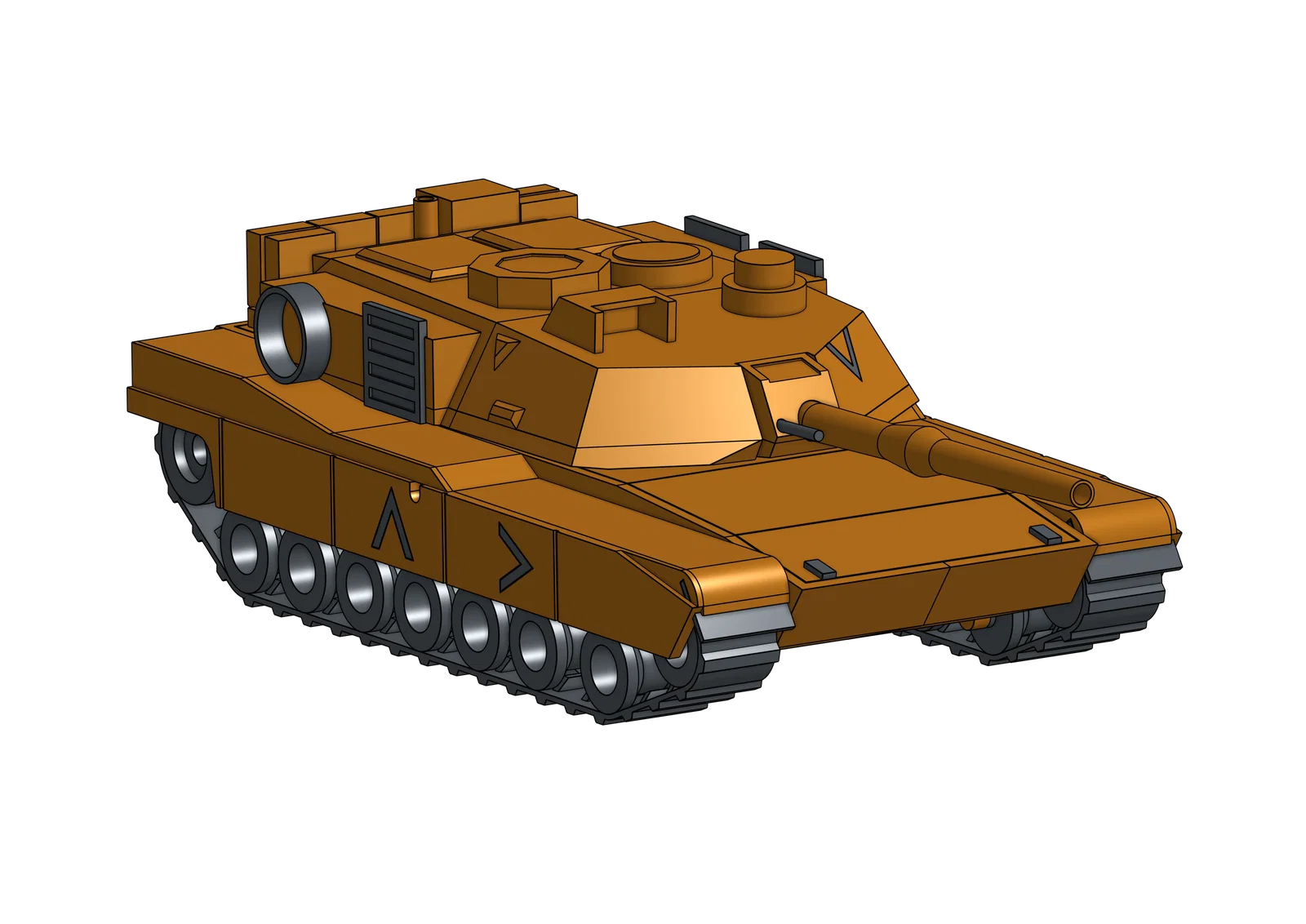

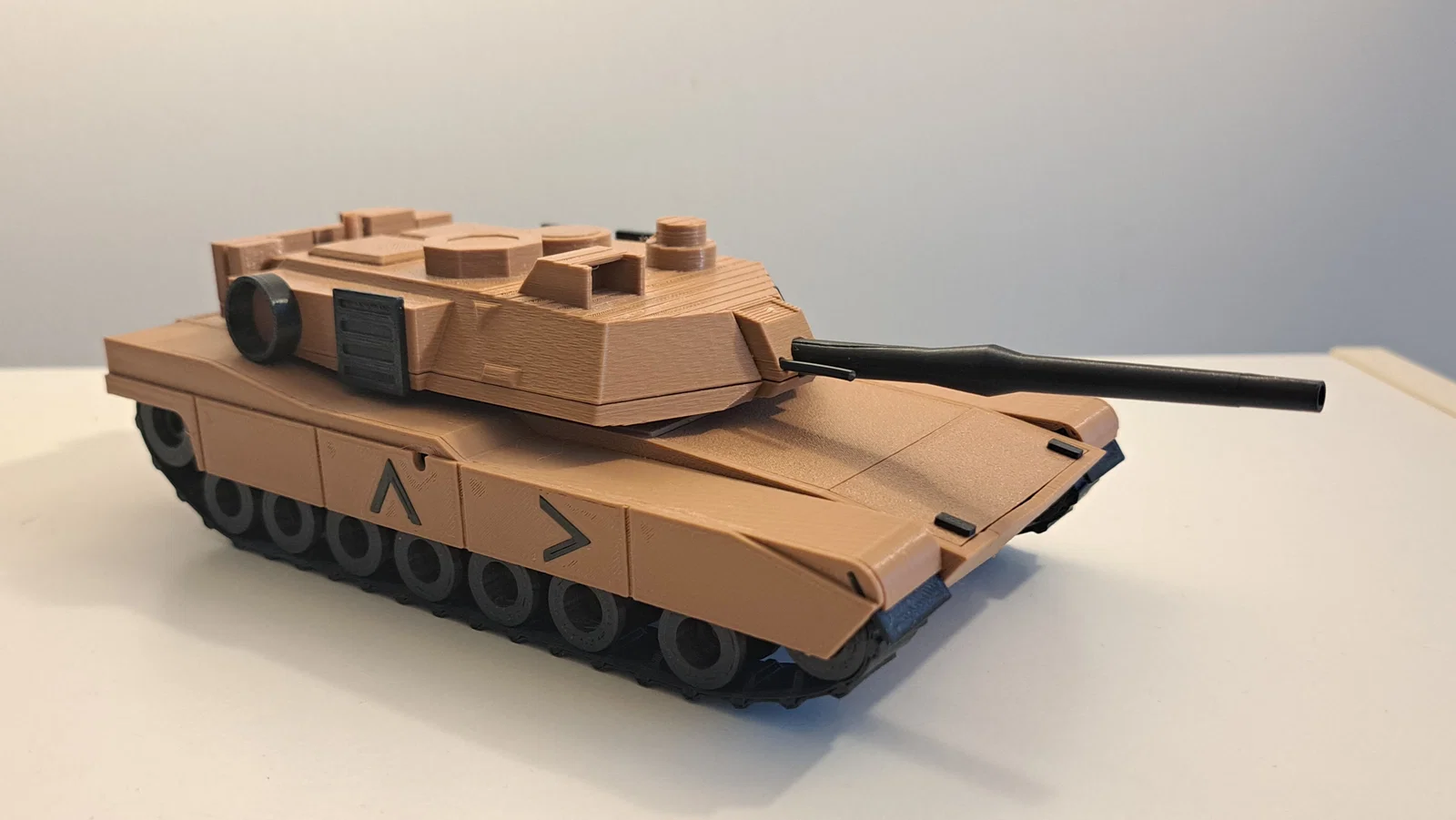

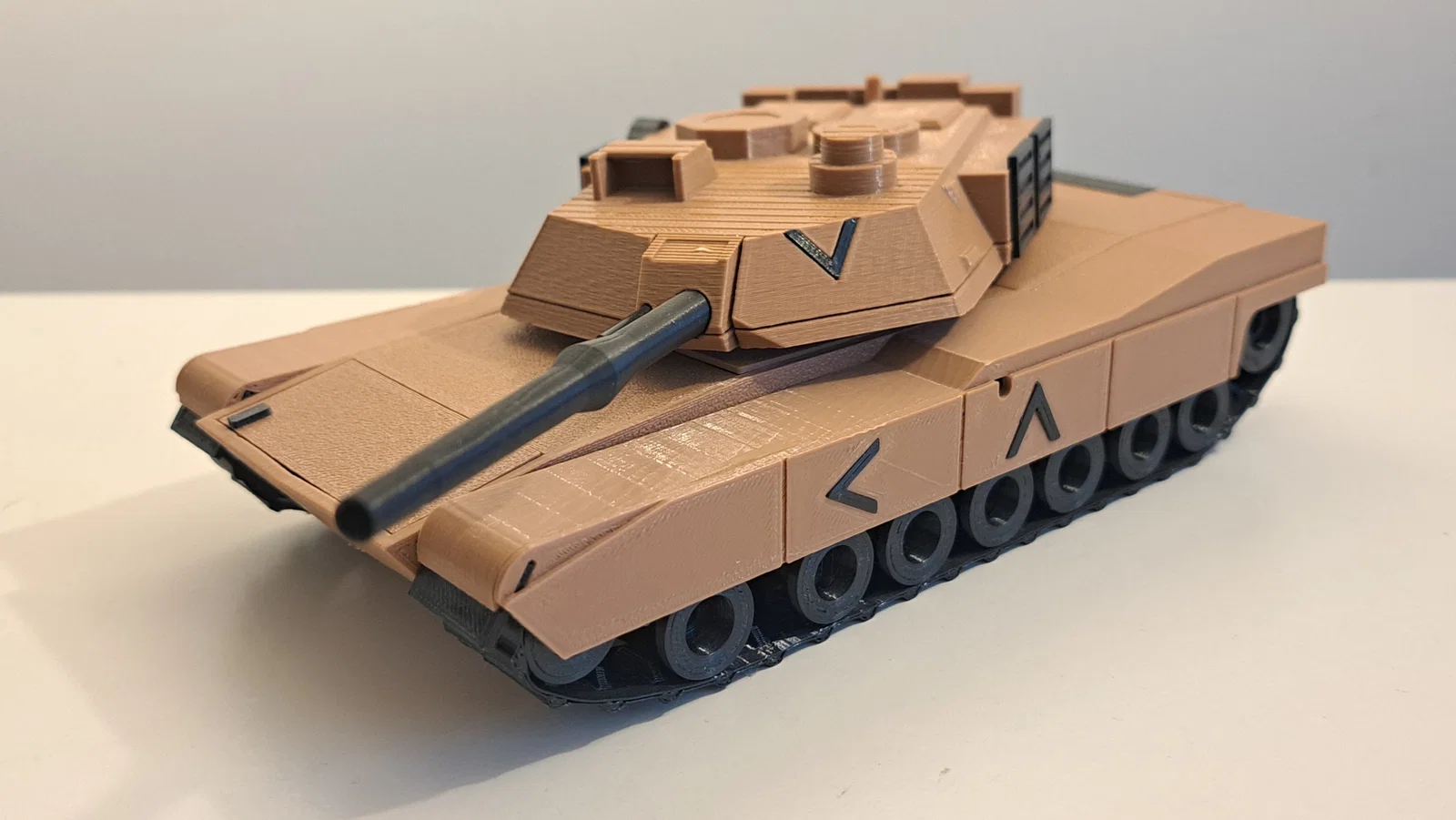

Bản replica xe tăng chủ lực M1 Abrams tỉ lệ 1:40. Các chức năng điều khiển từ xa (RC) gồm: 2 băng xích chạy độc lập và tháp pháo xoay được. Bạn sẽ cần 1 kg PLA màu đen, PLA màu nâu và TPU 95A để in phần xích. Mình cũng có dùng thêm một ít PLA màu đỏ để làm đèn hậu, nhưng phần này là tuỳ chọn. Hướng dẫn lắp ráp có thể tải trong mục files.

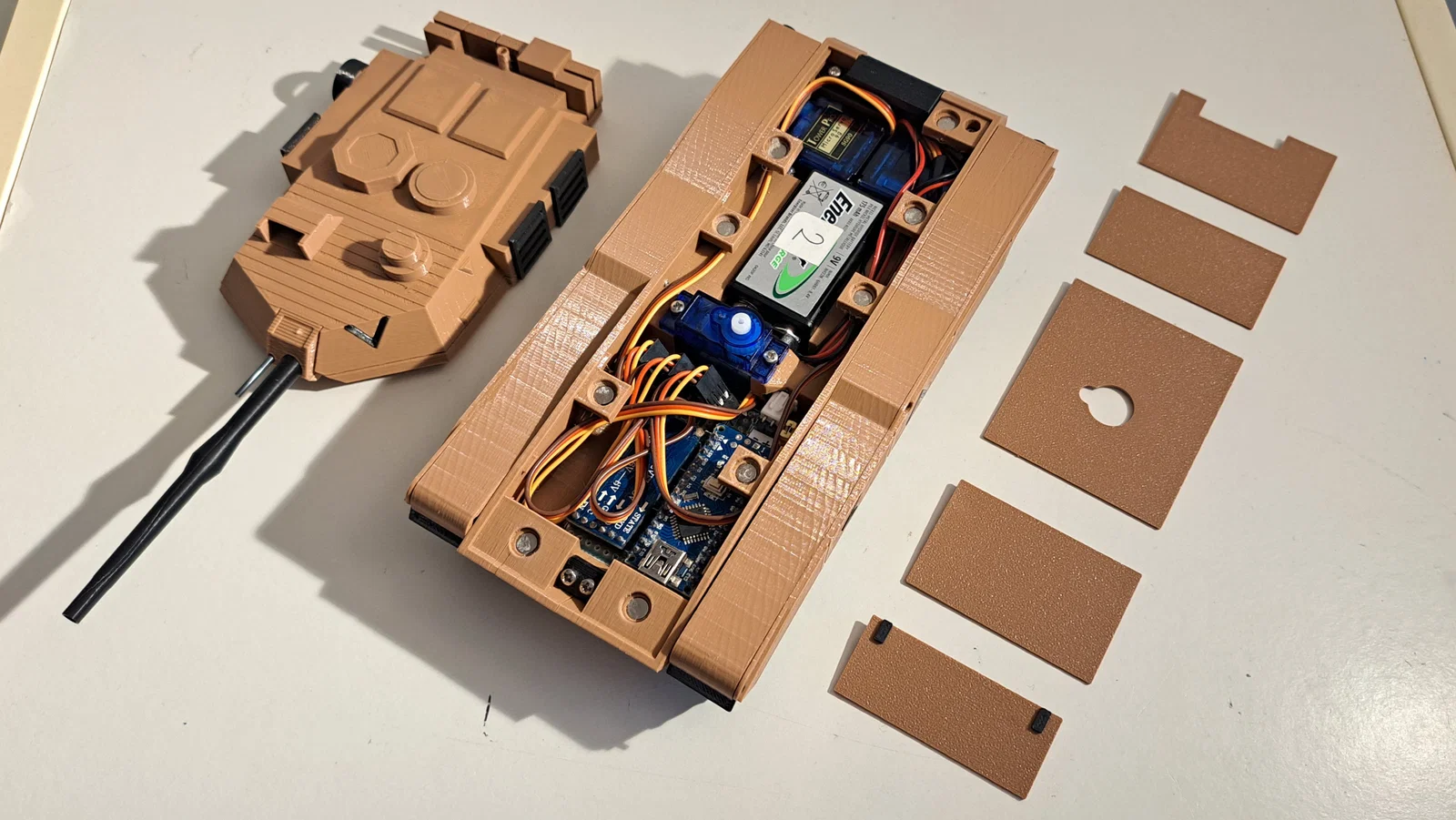

Mẫu này làm khá “căng” và mình khuyên bạn nên làm quen trước với Arduino và phần điện/điện tử rồi hãy bắt tay vào. Bạn cũng sẽ cần mỏ hàn vì nhiều chỗ phải hàn để tiết kiệm không gian. Mình cũng có phát triển một app Android đơn giản để làm tay điều khiển, file APK có thể tải ở đây.

https://drive.google.com/file/d/1Ffxo0Lnz1ZzWiCJqGSBgMKJXtiGym6zt/view?usp=drive_link

Code Arduino cũng có sẵn và bạn có thể tải trong mục files. Bạn sẽ cần Arduino IDE để mở file và upload.

Phần cứng bổ sung cần có:

3 servo SG90 continuous rotation https://www.amazon.co.uk/gp/product/B0CNXNBTJ2/ref=ox_sc_saved_image_2?smid=A2KVF7QXNCLV8H&psc=1

1 công tắc gạt SS12F15 https://www.amazon.co.uk/gp/product/B0BTM3WQXN/ref=ox_sc_saved_image_4?smid=A1DBC97EH2O973&psc=1

32 vít M2 x 10 đầu bake (Phillips) https://www.amazon.co.uk/Bolt-Base-Stainless-Machine-Screws/dp/B00B3RJBUO?pd_rd_w=fIUd3&content-id=amzn1.sym.921c253c-ad58-44d2-835b-cabae15914e7&pf_rd_p=921c253c-ad58-44d2-835b-cabae15914e7&pf_rd_r=YX1RYV5RYXQN45YMPSZ5&pd_rd_wg=c3cYm&pd_rd_r=dc766329-e55c-4229-898b-bae1898c4463&pd_rd_i=B00B3RJBUO&psc=1&ref_=pd_bap_d_grid_rp_0_5_t

1 vi điều khiển Arduino Nano https://www.amazon.co.uk/Mega328-XTVTX-Connector-Microcontroller-Compatible/dp/B0CJHMZZWS?pd_rd_w=PyIi3&content-id=amzn1.sym.a77cfdfd-0ce5-4063-9311-c27eac6a4663&pf_rd_p=a77cfdfd-0ce5-4063-9311-c27eac6a4663&pf_rd_r=JS078XWC4GECH824VFPF&pd_rd_wg=iPqdc&pd_rd_r=476746fd-1250-49f1-a56d-0b4eb28ded6b&pd_rd_i=B0CJHMZZWS&psc=1&ref_=pd_basp_d_rpt_ba_s_1_pr_i

1 module Bluetooth HC-05 https://kunkune.co.uk/shop/communication-boards/4pin-hc-05-hc-06-bluetooth-wireless-serial-transceiver-module/

18 nam châm neodymium 2 x 5mm https://www.amazon.co.uk/100PCS-Magnets-Neodymium-Whiteboards-Picture/dp/B09H2W3TQZ?pd_rd_w=vSOYv&content-id=amzn1.sym.921c253c-ad58-44d2-835b-cabae15914e7&pf_rd_p=921c253c-ad58-44d2-835b-cabae15914e7&pf_rd_r=M7H61DQ0S41YCABW4JXT&pd_rd_wg=459Qr&pd_rd_r=4cd1baa9-fa1a-4d92-acc8-0ba1ba88d5ce&pd_rd_i=B09H2W3TQZ&ref_=pd_bap_d_grid_rp_0_2_pr_t&th=1

1 bảng mạch đục lỗ (Perfboard) 56 x 38mm https://www.amazon.co.uk/gp/product/B093KMB6PK/ref=ox_sc_saved_image_7?smid=A24024KOWVSCR3&psc=1

11 chân header đực (Male header pins) https://www.amazon.co.uk/gp/product/B093KMB6PK/ref=ox_sc_saved_image_7?smid=A24024KOWVSCR3&psc=1

2 chân header đực 90° https://www.amazon.co.uk/Sourcingmap-1-27mm-Spacing-Header-Connector-Black/dp/B00R1J51CK/ref=sr_1_5_mod_primary_new?crid=399MEY006F040&dib=eyJ2IjoiMSJ9.bPq8Yjic9280Xx6CHj6hFGcAaO2bHMhxUYL2h1KX__9-jLk-QoR_i1NTPSQCnd8xi17tO6cPUipnYx3RLmChfjQu4I0doNqocXGp5Tp8vZhSW07ssLqmbwv4jh7vdqzppaRiLhK5gtgcsYR8QyRPDZUVH0DsmSkFr3tw4P6LH_Ol3SySCUpiJNEVVo8Oky4DAxTDl6YD3FwAKSEEAxS411VGqyNNA1Pg7Y3GtOQJkHnQHHu9Ry4q9DLyE1lBibWN0s1bx2o-Z8O-r1dBtUajCQ8WCAkmCB7XaFob4zWvg2k.dwGy3X1Gn2IfR-swLVd-8vEhTkOo4I2nPg-tXuEeuUI&dib_tag=se&keywords=male+header+pins&qid=1724262583&s=electronics&sbo=RZvfv%2F%2FHxDF%2BO5021pAnSA%3D%3D&sprefix=male+header+pins%2Celectronics%2C132&sr=1-5

1 khối đầu nối jumper pin (Jumper pin connector block) https://www.amazon.co.uk/gp/product/B08Y7YKDQ2/ref=sw_img_1?smid=AIF4G7PLKBOZY&psc=1

Dây jumper https://kunkune.co.uk/shop/kunkune-accessories/dupont-m-m-f-f-m-f-40pcs-20cm-jumper-wire-breadboard-cable/

1 đầu kẹp pin 9V (9v battery connector) https://www.amazon.co.uk/gp/product/B08N5ZMHL2/ref=ox_sc_saved_image_3?smid=A17IUZCGQG7ZNU&th=1

1 đầu nối JST cái 2.54mm https://www.amazon.co.uk/gp/product/B07QMMC4WZ/ref=ox_sc_saved_image_4?smid=A3VKQJLZIUSX46&psc=1
