Adapter QuickClick cho Ryobi Trim Router (R18RTR)
Adapter giúp kết nối ống hút bụi Cen-tec Quick-Click với Ryobi R18RTR Trim Router. Khuyến nghị in dựng đứng, dùng support trong connector, 4 perimeters cho độ chắc. Lắp bằng bu lông MC6S M8x30.
Mô tả

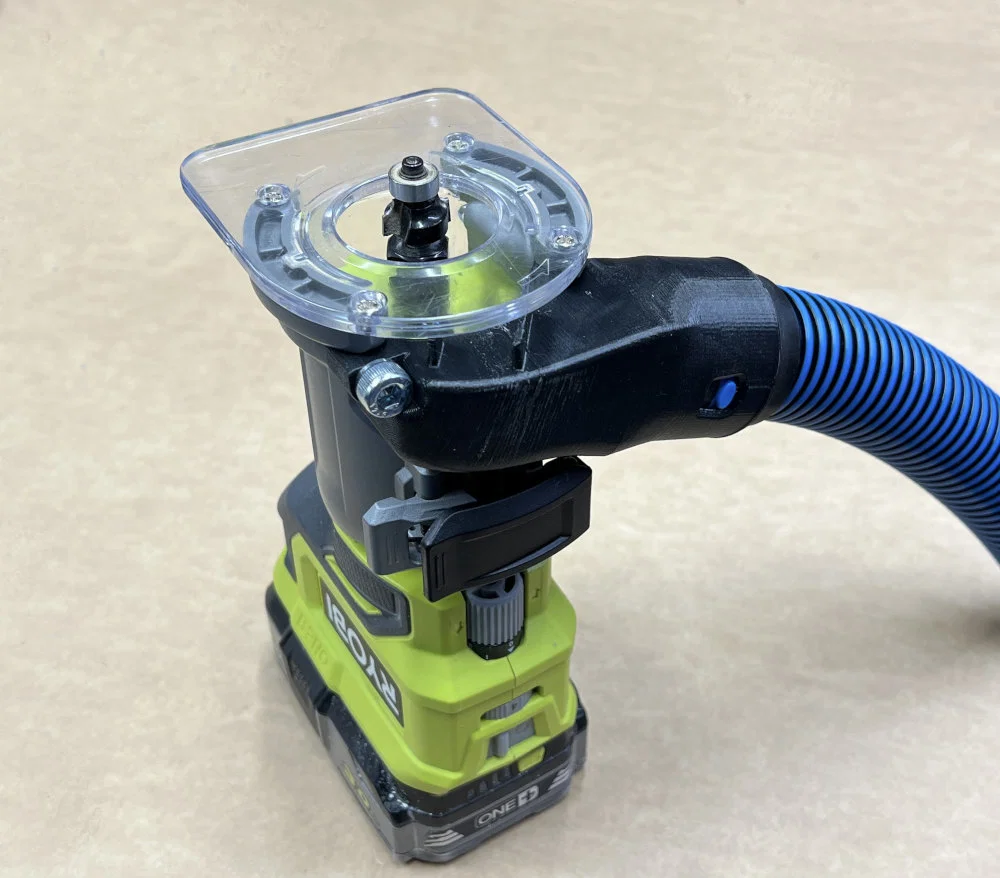

Adapter để gắn ống hút bụi Cen-tec Quick-Click vào máy Ryobi R18RTR Trim Router.
In dựng đứng theo phía đầu nối ống sẽ rất ổn. Cần support bên trong phần connector và một vài chi tiết ở phía trên. Bản in cần chắc, để 4 perimeters thì gần như đặc hoàn toàn. In PLA có thể vẫn ổn, nhưng sẽ lợi hơn nếu dùng vật liệu cứng hơn như PC-Blend.
Mình đã thử vài kiểu thiết kế để gắn lên router, nhưng bản này cho ra hiệu quả tốt nhất. Không dùng ngàm/clip nên không lo bị gãy, nhưng cần một con bu lông MC6S M8x30 để bắt lên router. Tùy độ chính xác của máy in, có thể bạn sẽ cần chà nhám cái chốt (peg) cho lỗ còn lại và khoan/ream lại lỗ bu lông.
Canh cho cái peg khớp vào lỗ bên trái, rồi siết bu lông ở bên phải.
