Núm vặn Encoder từ tính (Magnetic Encoder Knob) cho AS5600
Bản Magnetic Encoder Knob dùng với cảm biến AS5600, remix từ dự án GitHub để vừa nam châm diametric 4x2mm đi kèm. Có danh sách parts và sơ đồ nối dây (SCL/SDA, 3.3V, GND) cho TTGO T-Display.
1.0K
Lượt Xem
18
Lượt Thích
254
Lượt Tải
Cập Nhật Apr 19, 2026
Mô tả

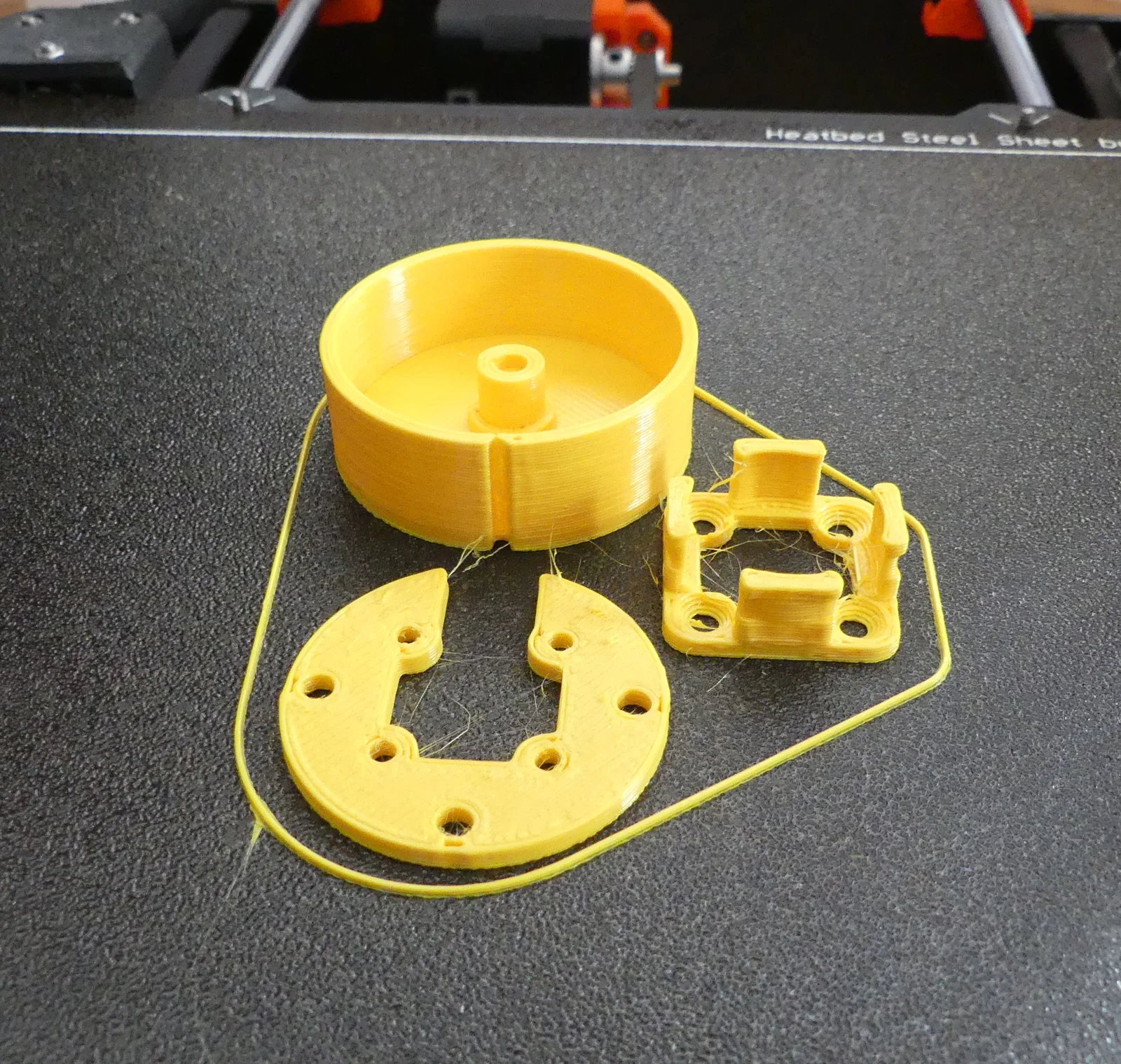

Mình remix cái núm vặn từ đây https://github.com/scottbez1/AS5600Knob vì trong bộ sensor có kèm sẵn nam châm diametric 4 x 2mm.
Mình mua sensor ở ĐÂY.
Cảm ơn scottbez1 đã chia sẻ file Fusion 360 của các phần STL.
Thông tin thêm, code và file thì bạn xem trong link GitHub ở trên.

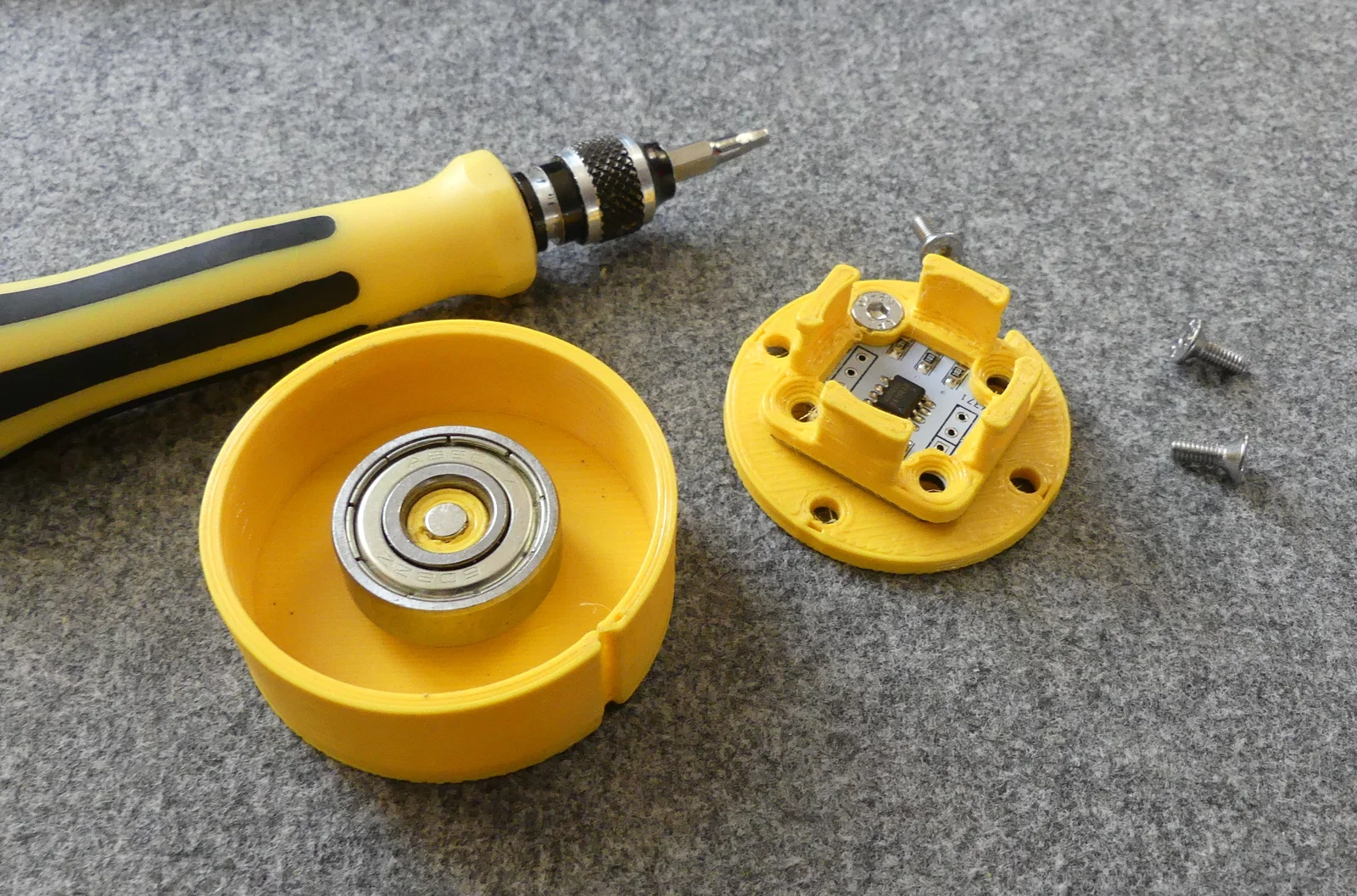

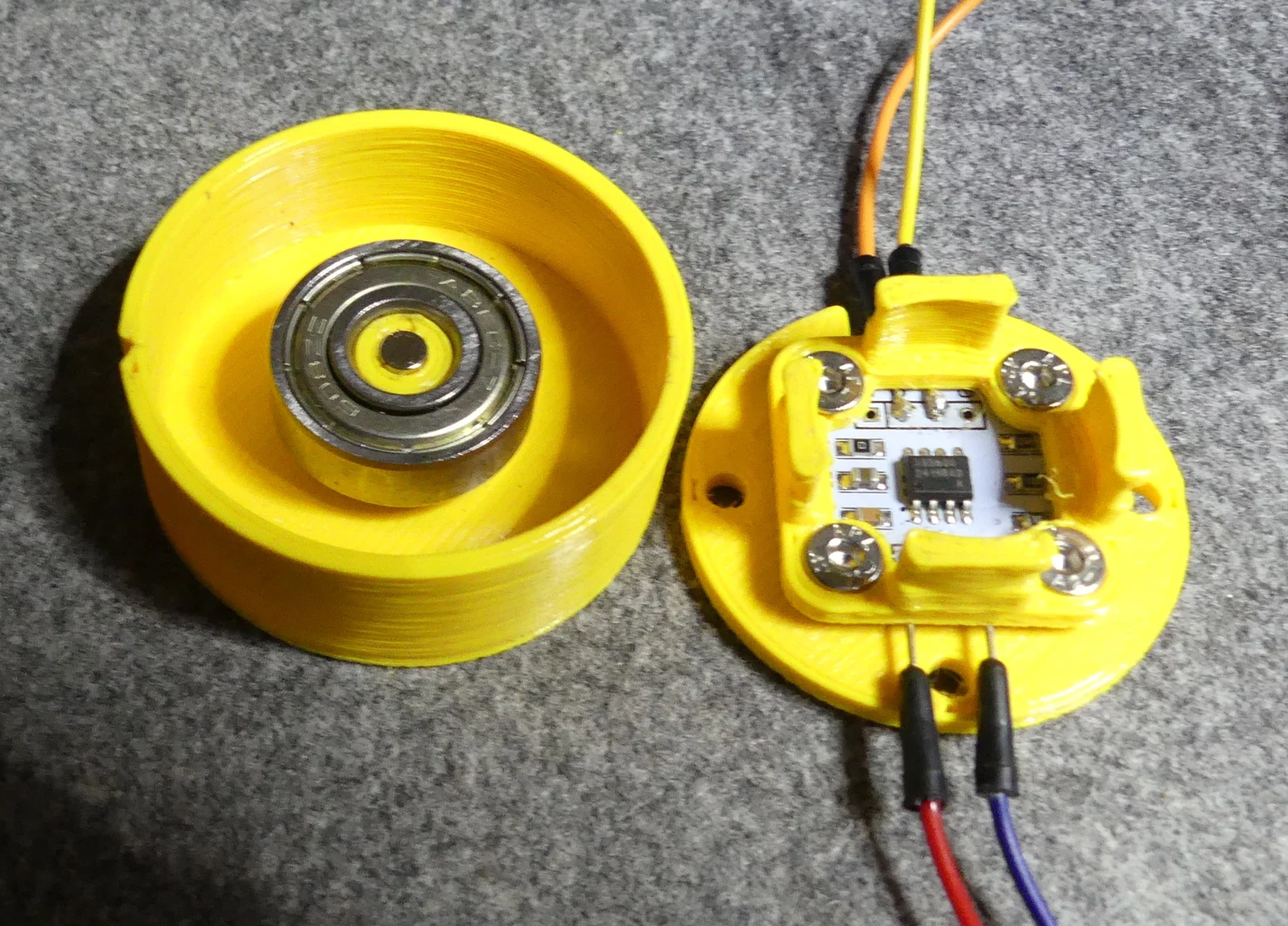

Parts:
TTGO T-Display board
AS5600 Sensor board
4 x vít M3 8mm đầu chìm (Countersunk)
1 x vòng bi loại 608
4 x dây

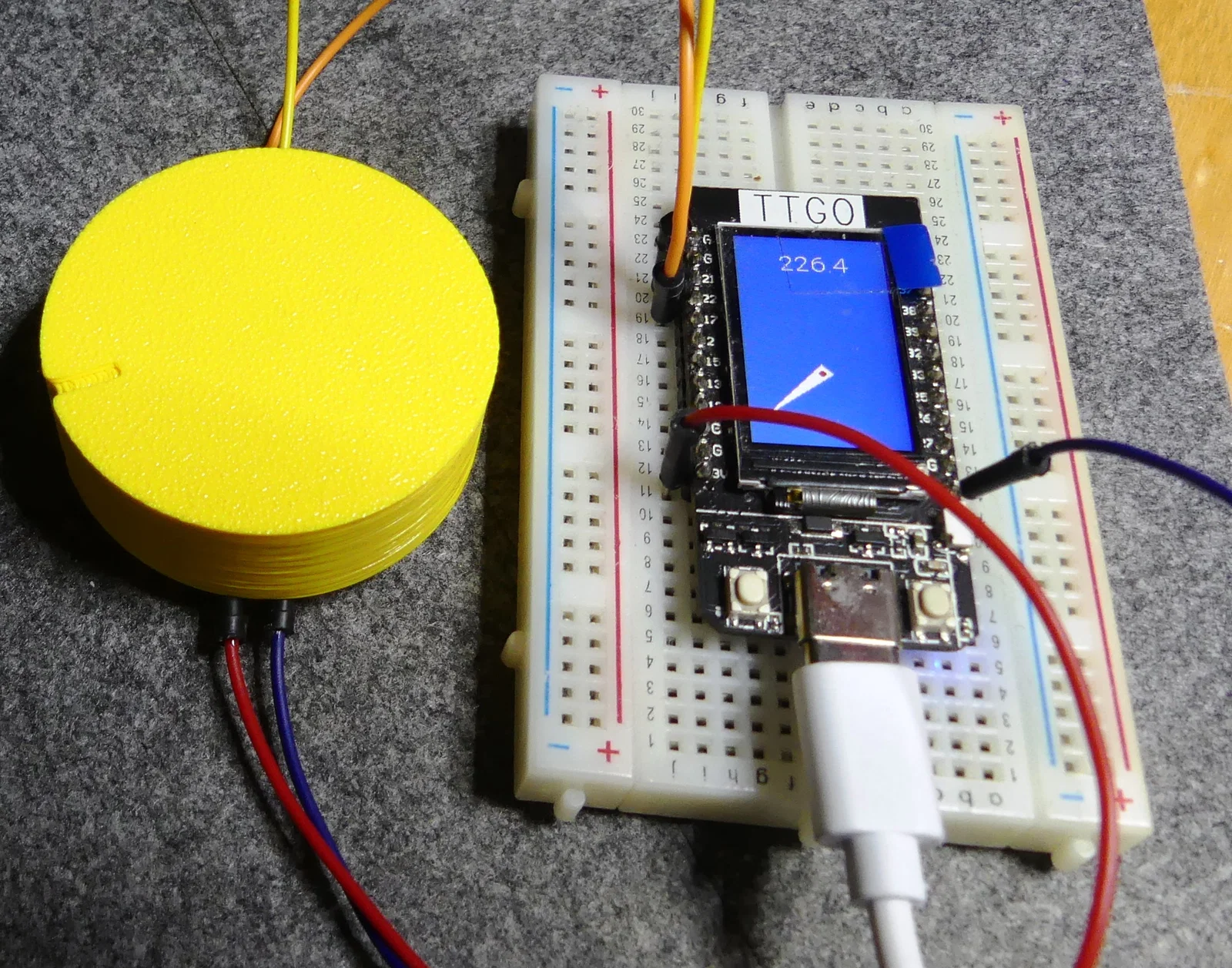

Kết nối từ sensor:
SCL → GPIO22
SDA → GPIO21
Vcc → 3.3V
GND → GND
