Ngàm giữ dây & thermistor (Parametric)

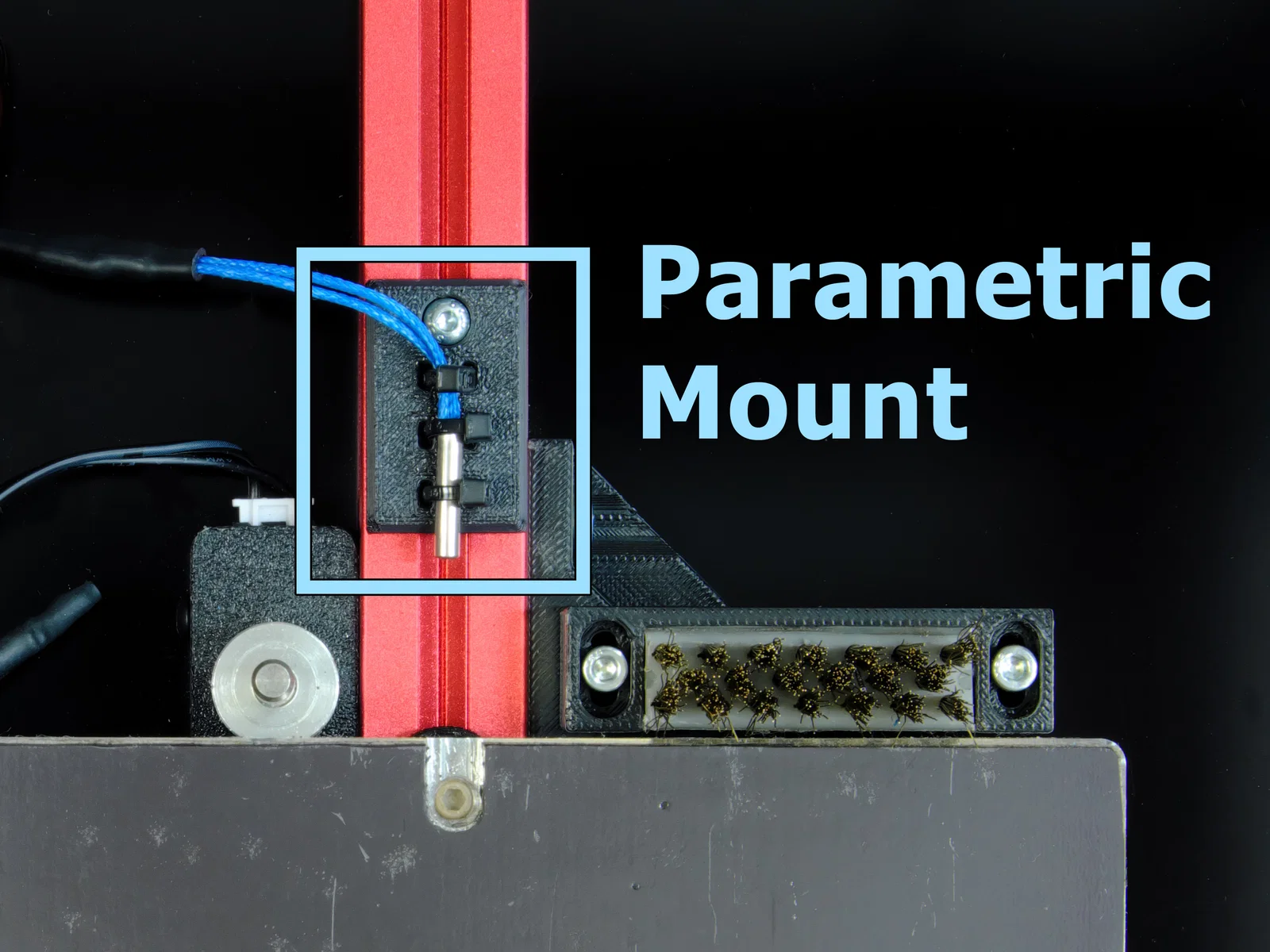

Ngàm gắn này dành cho extrusion để giữ dây và thermistor cố định. Mình làm bản dài đủ để có strain relief, nhưng cũng có kèm một bản rút gọn tiện cho những chỗ không gian hẹp.

Các model được thiết kế cho extrusion LD0 2020, Misumi 1515 hoặc Makerbeam 1515 và dùng các vật tư sau:

• Vít M3x8 mm
  • Khuyến nghị dùng button head screw
• Đai ốc M3 cho extrusion
• Dây rút (ziptie) loại mỏng
  • Khuyến nghị dùng ziptie của Voron V0

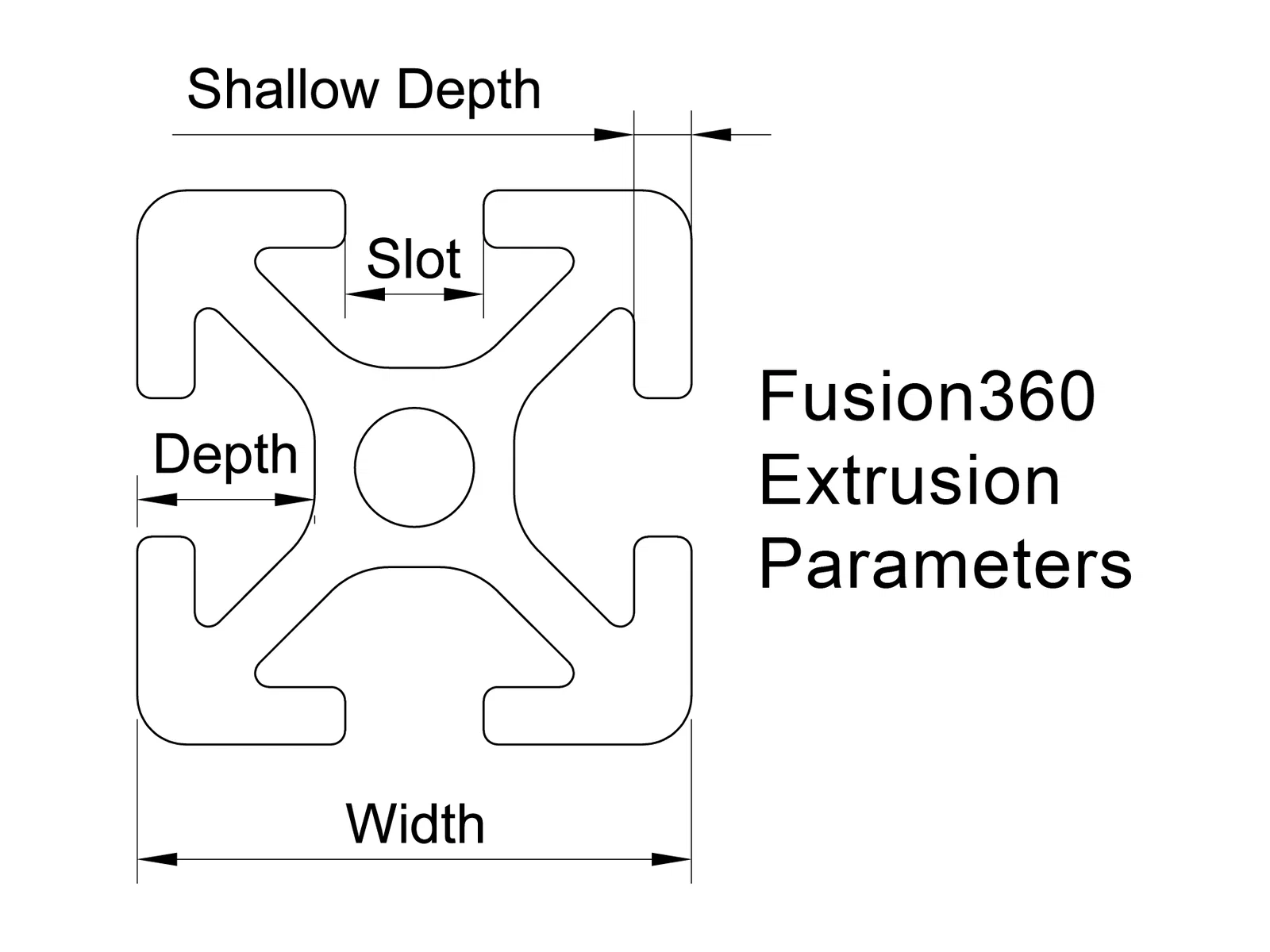

Nếu không có model 3D nào trong bộ này hợp nhu cầu của bạn, bạn có thể dùng file thiết kế parametric trên Fusion360 để chỉnh cho vừa bất kỳ dây, ziptie hoặc extrusion nào. Mình đặt tên biến kèm ghi chú mô tả rõ ràng, và có thêm một hình minh hoạ các tham số của extrusion trong thư viện ảnh.

Lưu ý: độ dài vít là yếu tố chính quyết định độ dày của ngàm, dù có thể chỉnh thêm chút trong biến “depth”. Nếu các lớp in quanh phần khoét cho ziptie bị mỏng quá, hãy thử dùng vít dài hơn để bắt buộc phần đế dày hơn.

Cảm ơn bạn đã ghé xem, chúc bạn in vui!

Update: Mình đã thêm các tuỳ chọn cho 1515 Misumi và 1515 Makerbeam. Mình không có các loại extrusion này để test thực tế, nhưng kích thước lấy thẳng từ tài liệu của hãng. Mình cũng thêm một tham số để chỉnh tolerance trong file f3d.
