Ngàm gắn DIN cho WAGO 221-4xx/6xx (WAGO 221-4xx/6xx DIN Mount)
Ngàm gắn DIN đơn giản cho WAGO 221 series 41x và 61x. Có 3 biến thể cho mỗi dòng: 45°, 90° và 90° Long để phù hợp nhiều kiểu đi dây và không gian lắp đặt. Mẹo lắp: trượt kẹp từ bên hông, móc dưới trước rồi cài trên.
Mô tả
Ngàm gắn DIN cho Wago - Nhiều dòng & nhiều phiên bản (Remix)
Bản remix này dựa trên mẫu gốc ngàm gắn DIN cho kẹp Wago, vốn được phát triển riêng cho dòng 41x. Mình đã mở rộng và tinh chỉnh để dùng linh hoạt hơn và tương thích tốt hơn, đặc biệt cho các dòng 41x và 61x.

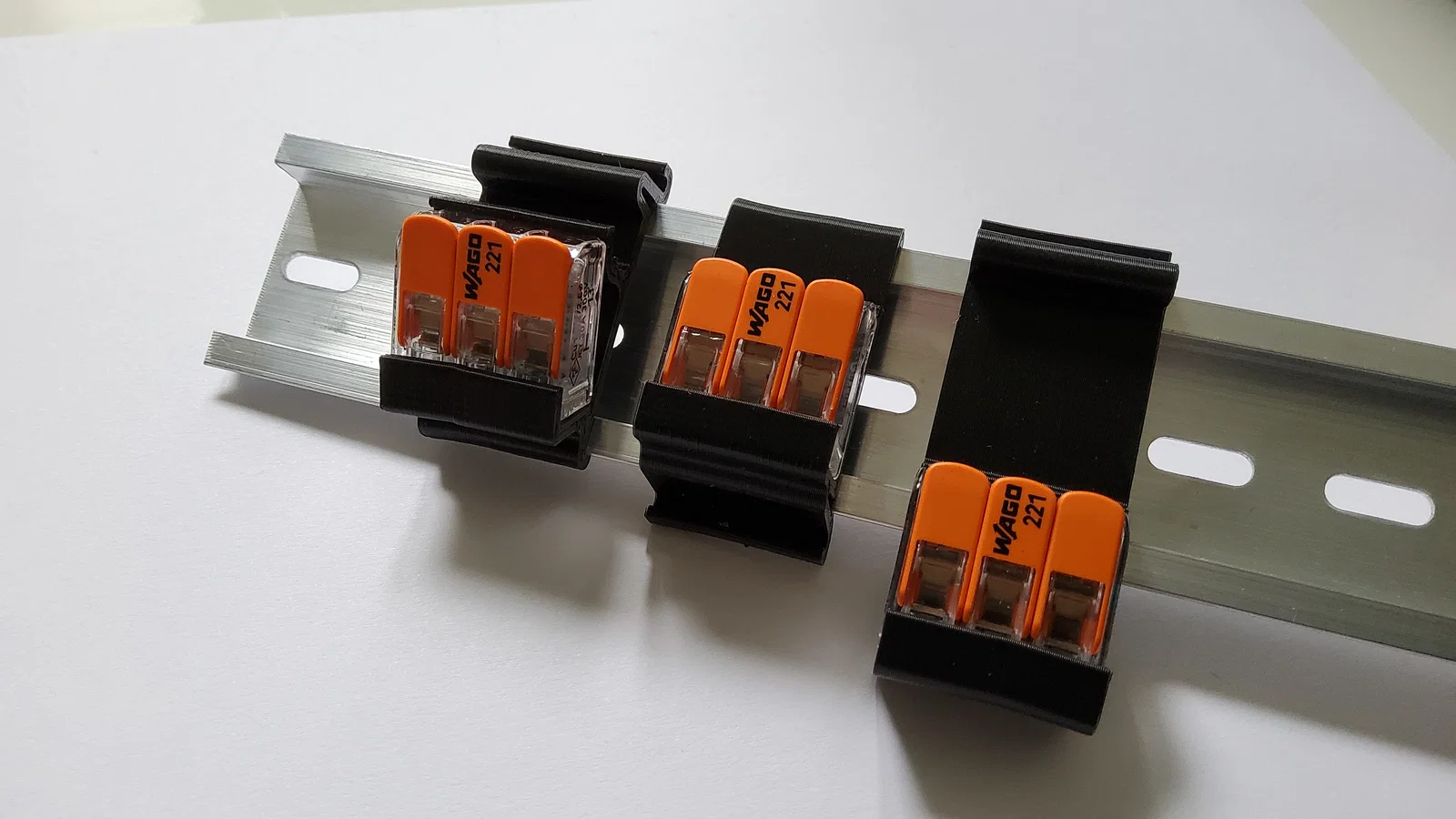

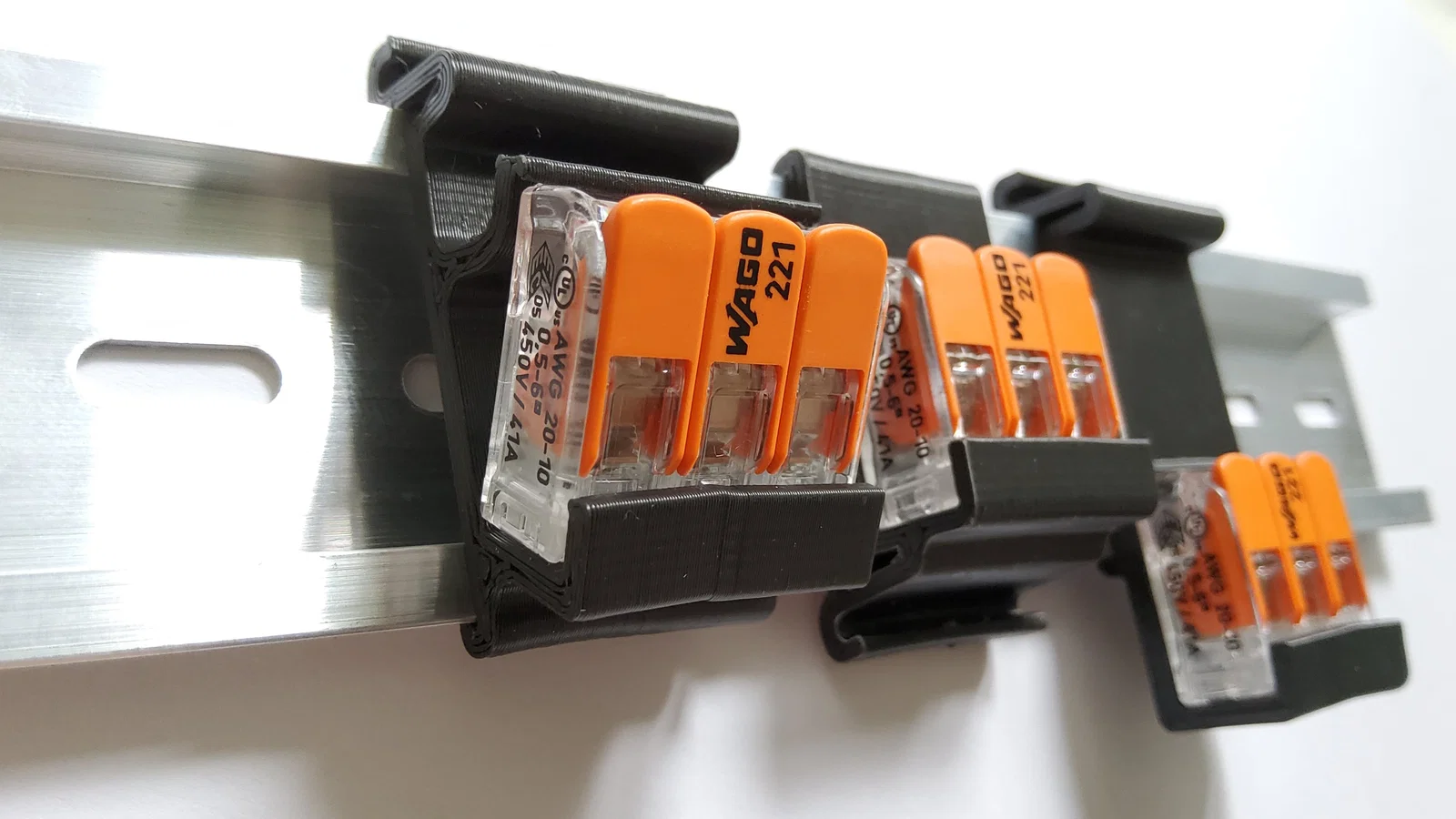

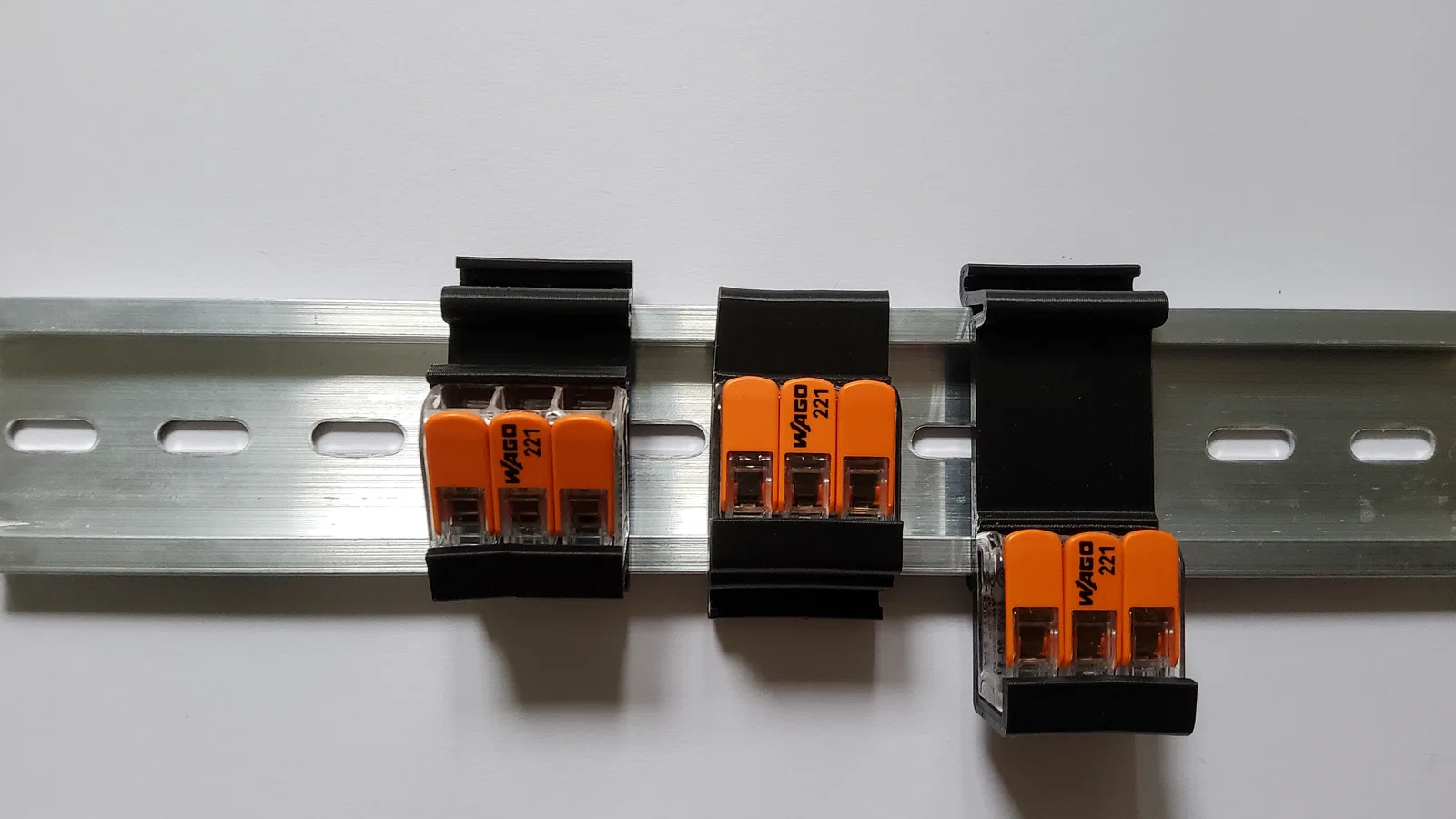

Hiện có 3 phiên bản khác nhau cho cả 41x và 61x, bạn chọn tùy theo vị trí lắp đặt và nhu cầu:
- Bản 45 độ: Tương tự mẫu gốc, nhưng mình chỉnh nhẹ kích thước vì gặp vấn đề cần gạt (levers) của Wago đôi khi không mở hết
- Bản 90 độ: Thiết kế để Wago nằm song song với thanh DIN. Rất hợp khi dây đi thẳng từ phía trên xuống và không thể bẻ cong nhiều, hoặc khi phía trước không đủ khoảng trống
- Bản 90 độ bản dài (Long): Tương tự bản 90 độ, nhưng kẹp sẽ nằm thấp xuống một chút
Mẹo lắp đặt
Để lắp dễ nhất, nên trượt kẹp Wago vào từ bên hông. Khi gắn ngàm lên thanh DIN, hãy móc cái ngàm nhỏ phía dưới vào trước. Sau đó dùng tua vít đẩy nhẹ để cài móc phía trên vào đúng vị trí.
