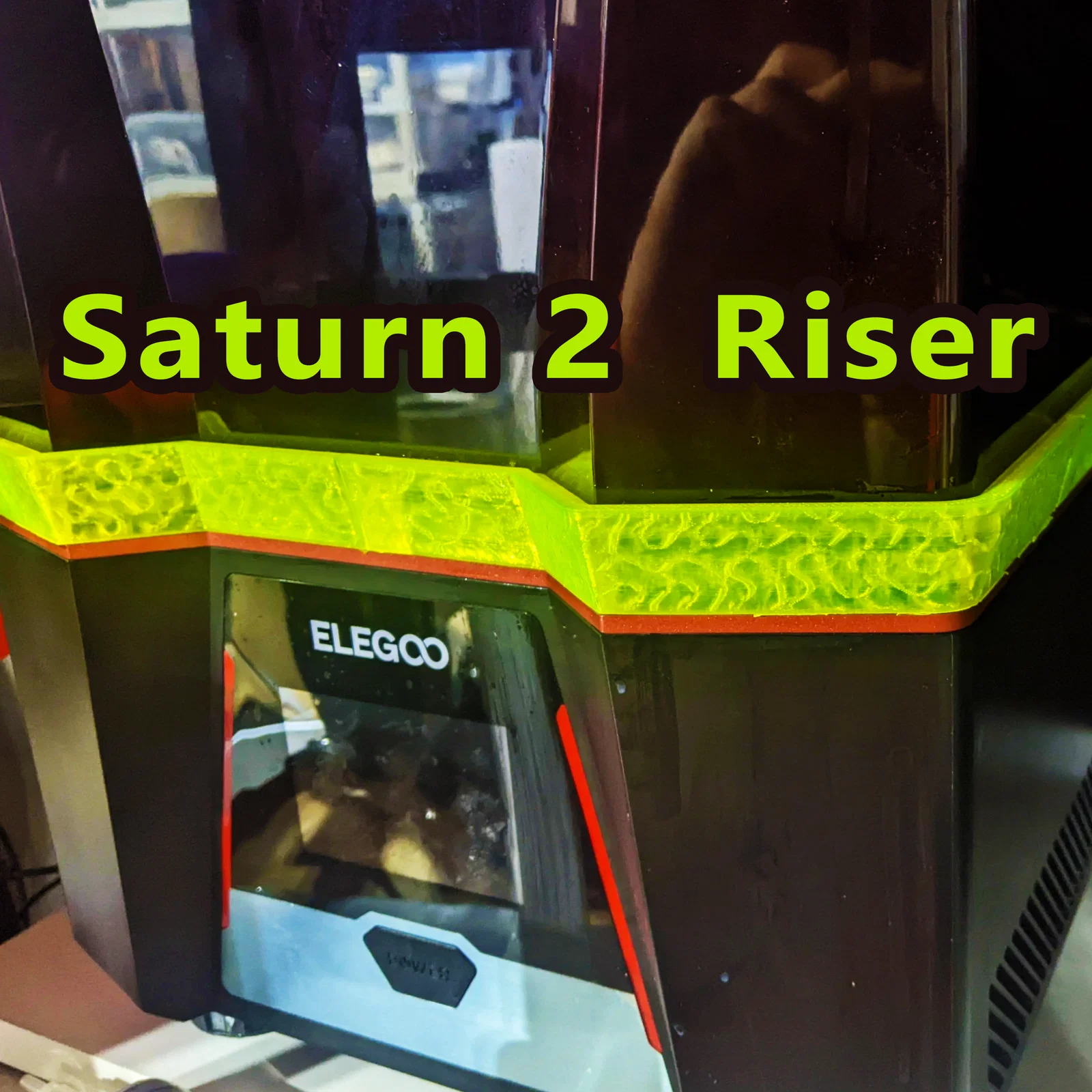

Riser cho Elegoo Saturn 2 + 3 Ultra (FDM/Resin) - Elegoo Saturn 2 + 3 ultra Riser

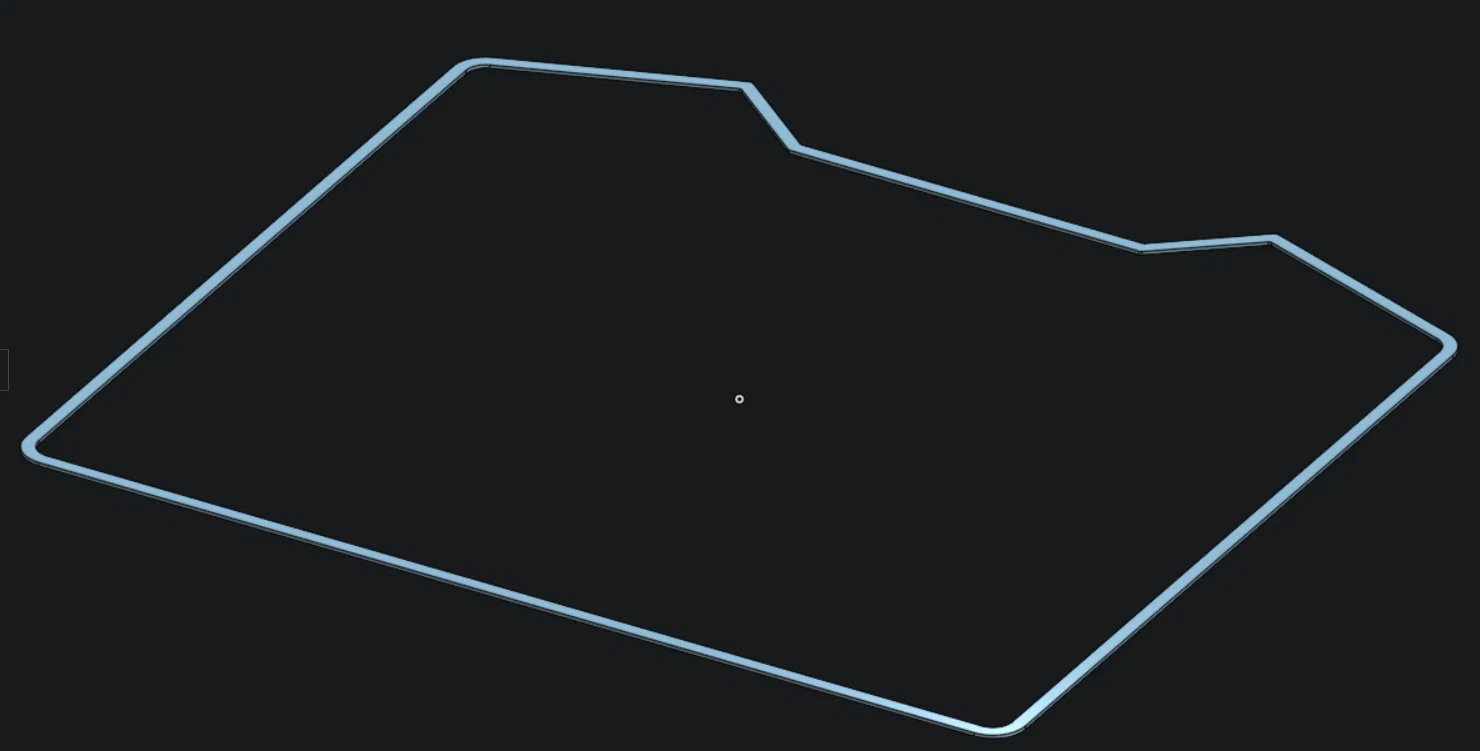

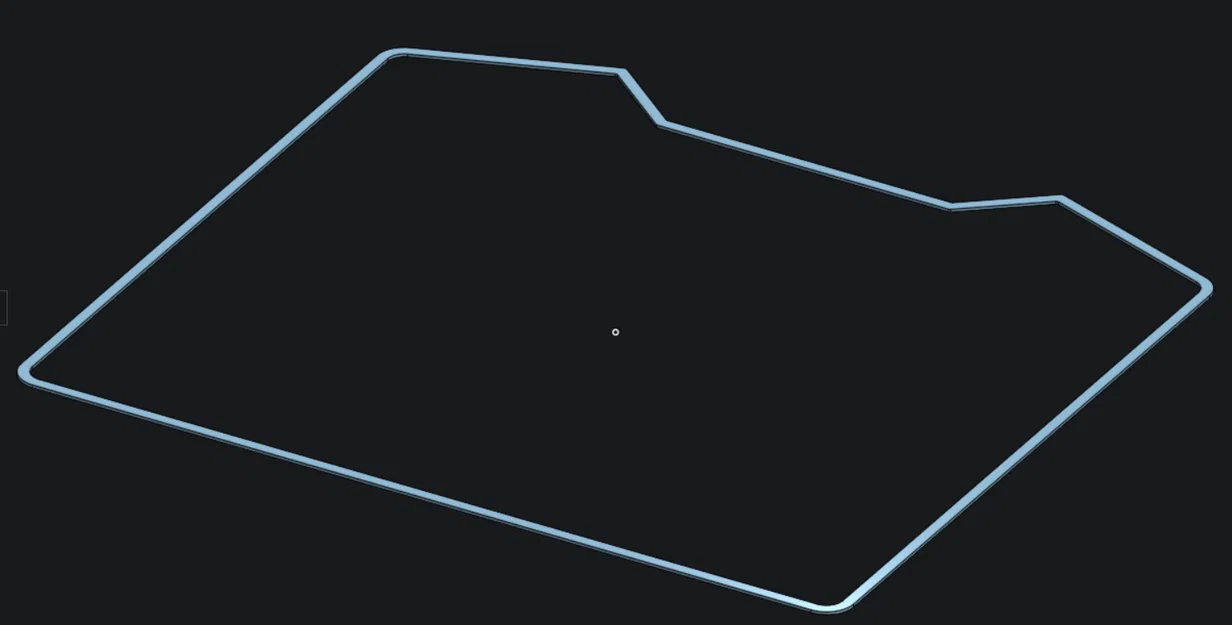

Đã tới rồi đây! Nếu bạn đang cần một cái riser cho Elegoo Saturn 2 thì bộ này lo trọn gói. Bộ này có file STEP đúng theo kích thước viền nắp (cover rim), kèm file STEP và STL của riser cao 25mm, và link tới project để bạn chỉnh sửa miễn phí bằng OnShape!

Người dùng cũng báo trong phần bình luận là tương thích với Saturn 3 ultra nữa!

Bạn có thể thắc mắc: làm cái này để làm gì? Cá nhân mình muốn đi dây nguồn và vài sensor vào bên trong cover, nhưng không muốn phiền vụ phải rút/cắm lại dây mỗi lần luồn qua lỗ thông gió. Mình cũng không muốn sửa cover kiểu “vĩnh viễn” như cắt thêm rãnh hay khoan lỗ. Mình cũng không muốn để cover đè trực tiếp lên dây. Máy mình để trong garage nên mình không muốn côn trùng bò vào vat hoặc ánh nắng rọi lọt qua khe hở. Cái riser sẽ cho mình tạo vài rãnh cho dây mà vẫn tháo cover dễ dàng. Và ngoài nhu cầu của mình ra, giờ ai cũng có thể tự mod theo ý mình.

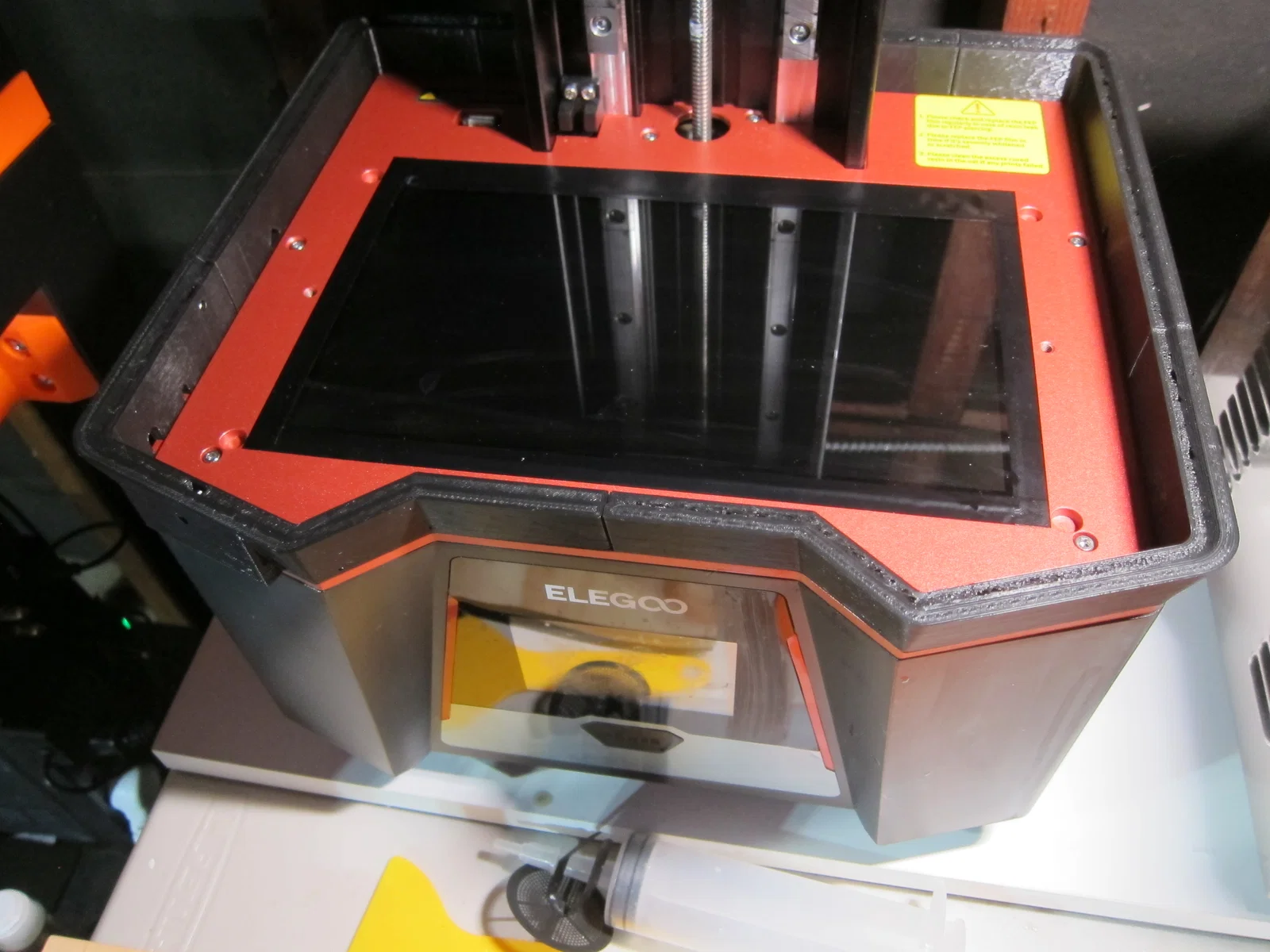

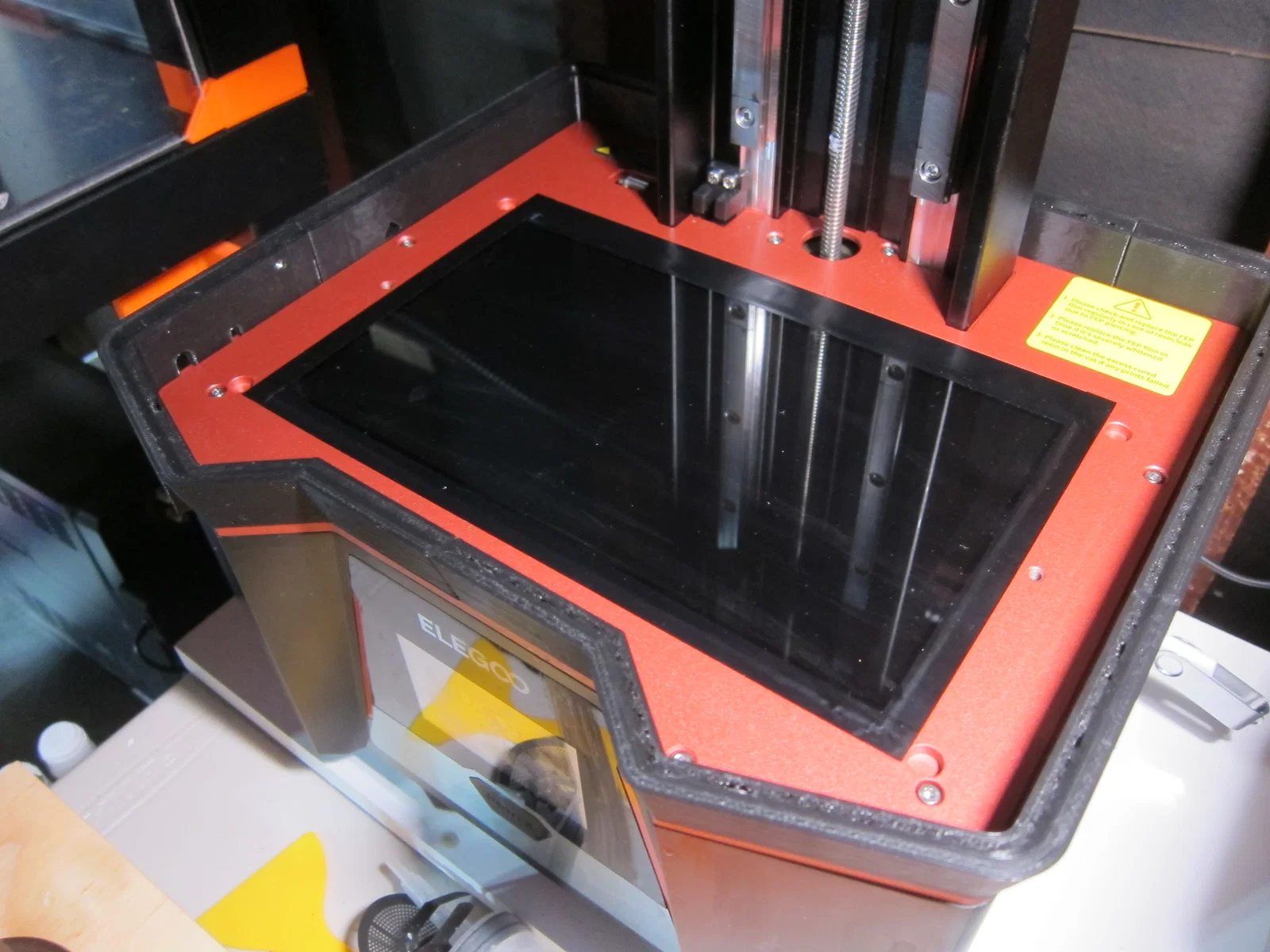

Đây là một ví dụ mod:

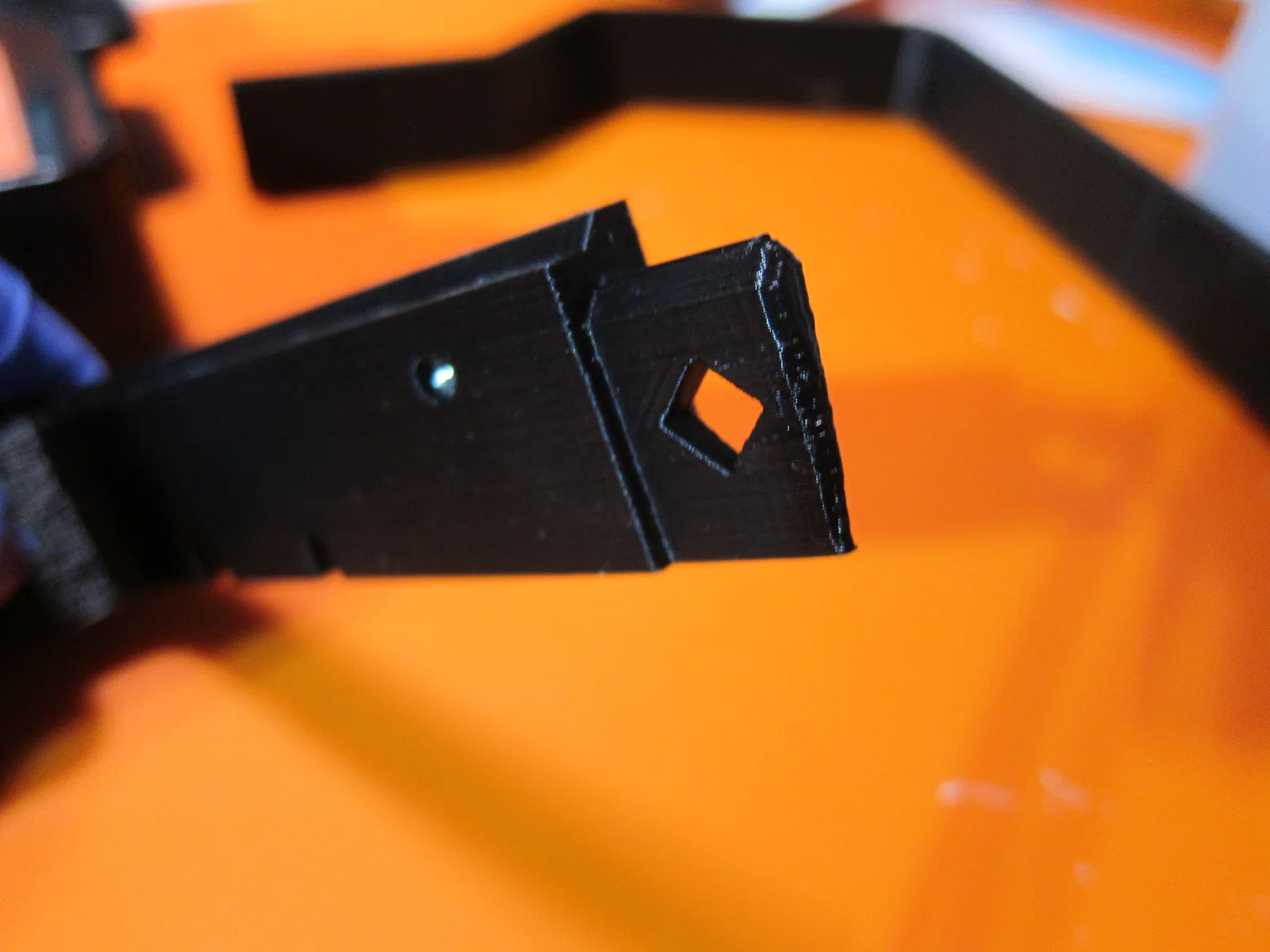

Bản riser mẫu được thiết kế để in theo đúng hướng (orientation) như file đã upload; tuy nhiên trước khi in cả bộ, mình có kèm một phần in test nhỏ. Các miếng được thiết kế để in theo orientation đã upload và không cần support.

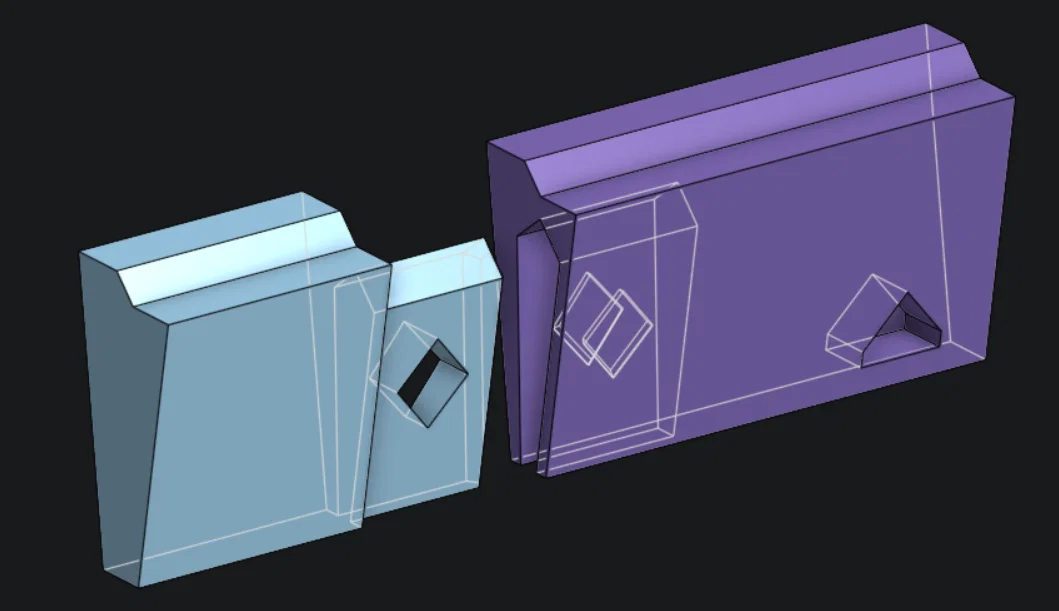

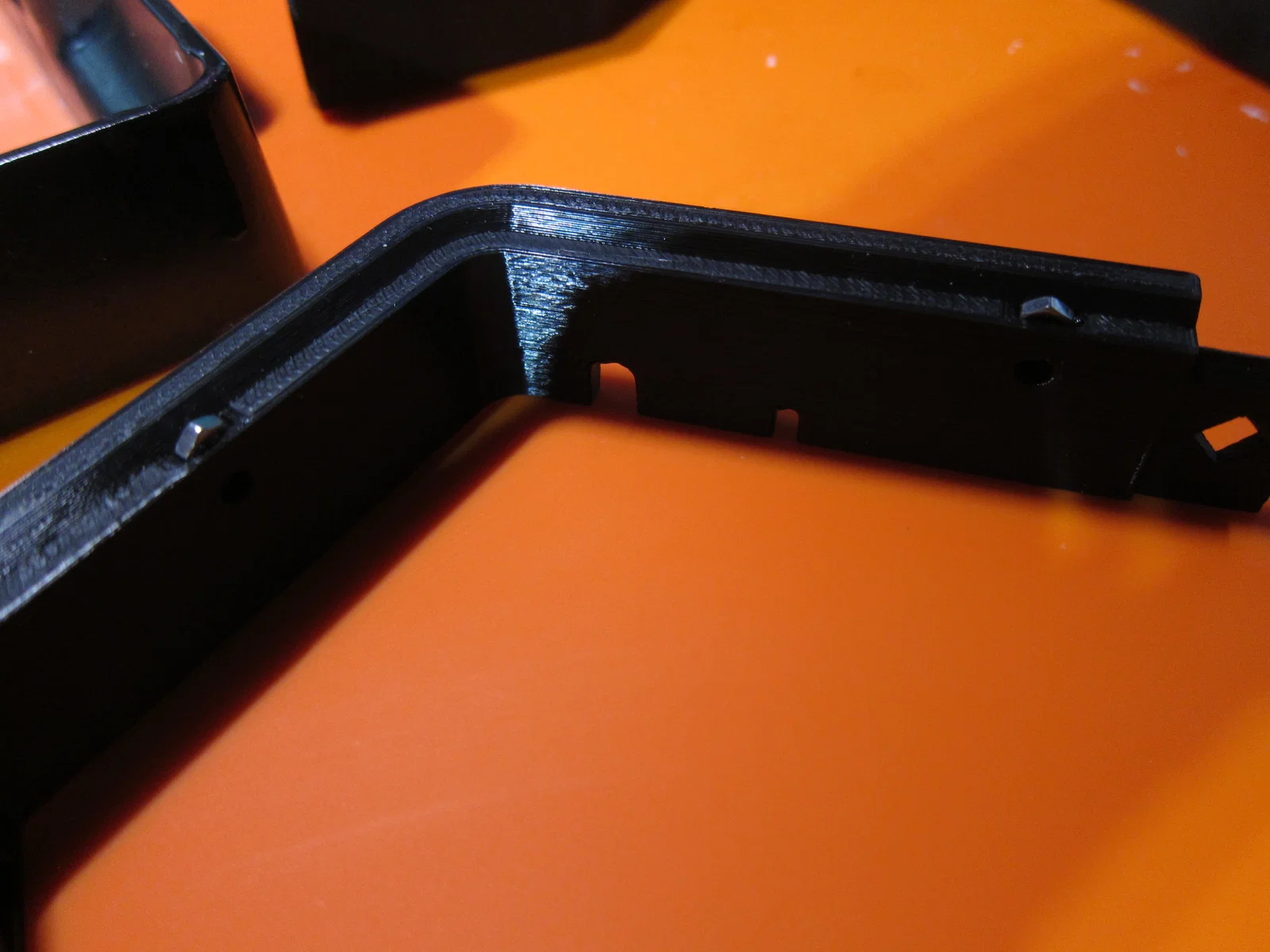

In mấy miếng này bạn sẽ biết có cần thêm brim hay chỉnh gì trong setup để in nguyên bộ cho ổn không. Mấy miếng test này cũng cho thấy hệ tab “không cần support” có thể giữ các phần lại với nhau mà không cần keo hay ốc.

Nếu bạn in riser này bằng máy resin, mình khuyên nên pha thêm một ít flexible resin vào resin thường. Hoặc in các biến thể “smooth tab” rồi dùng superglue để dán các phần lại.

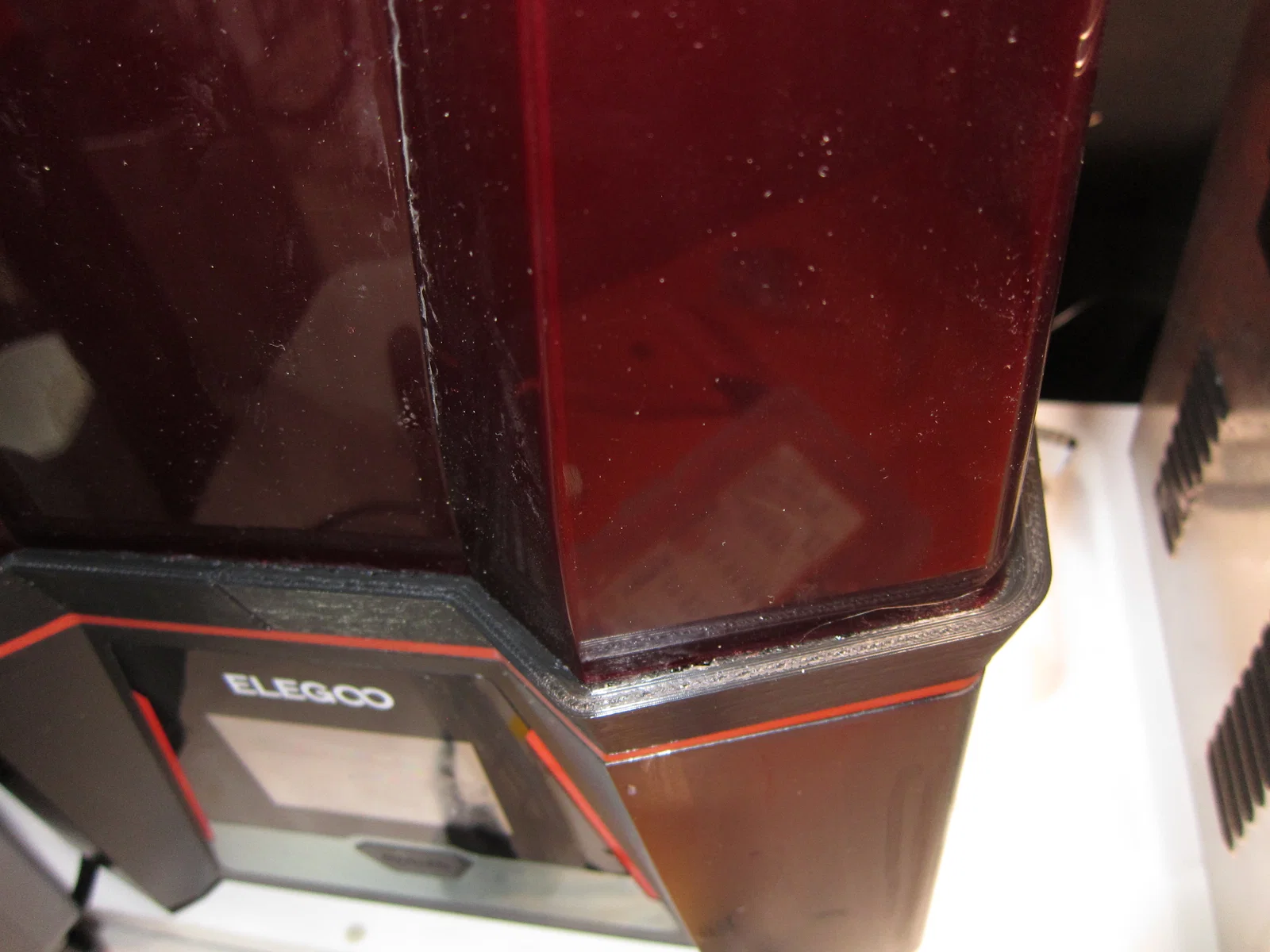

Dưới đây là video cho thấy riser ôm Saturn 2 chặt cỡ nào mà không cần bất kỳ phần cứng neo giữ nào.

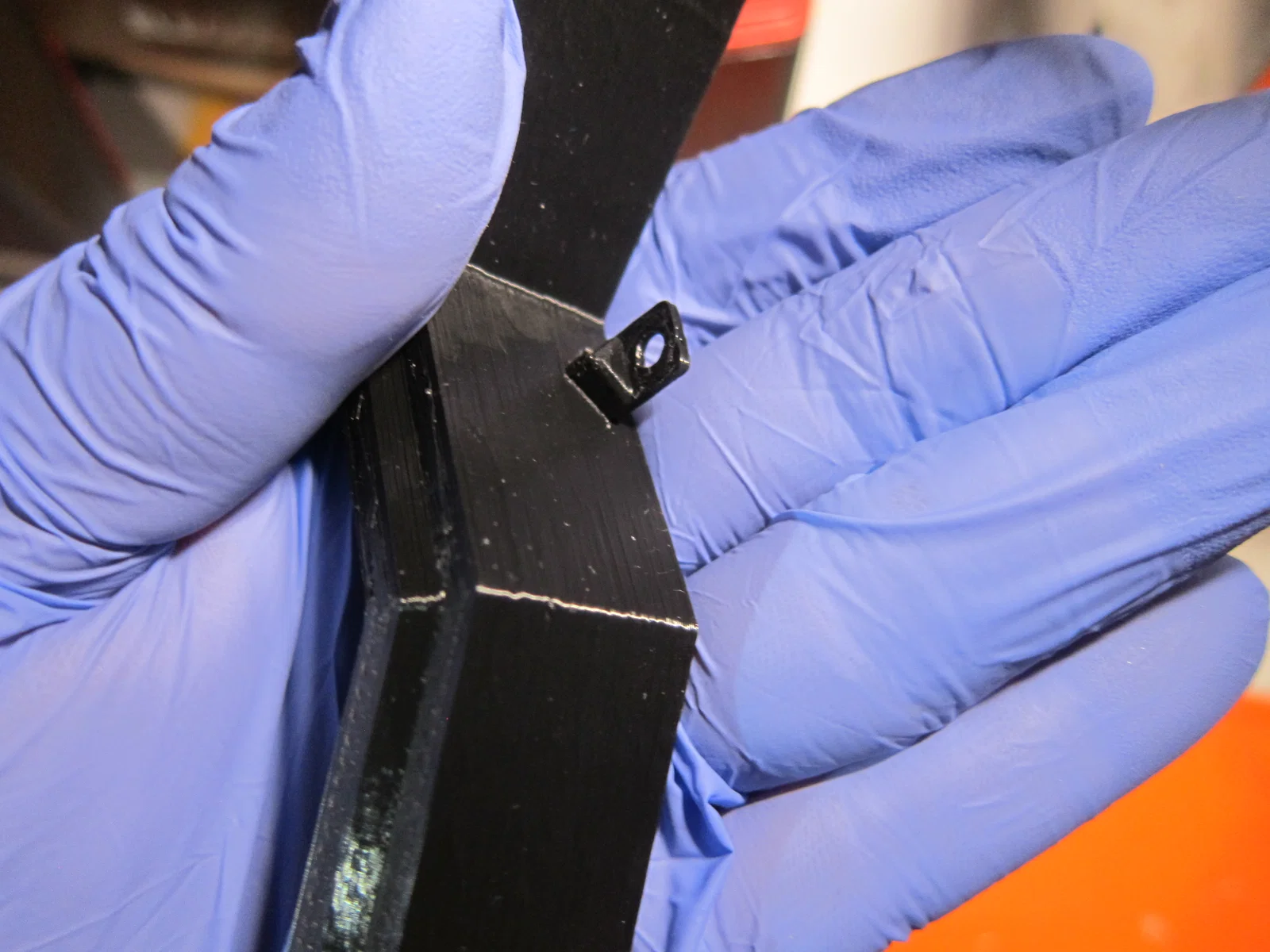

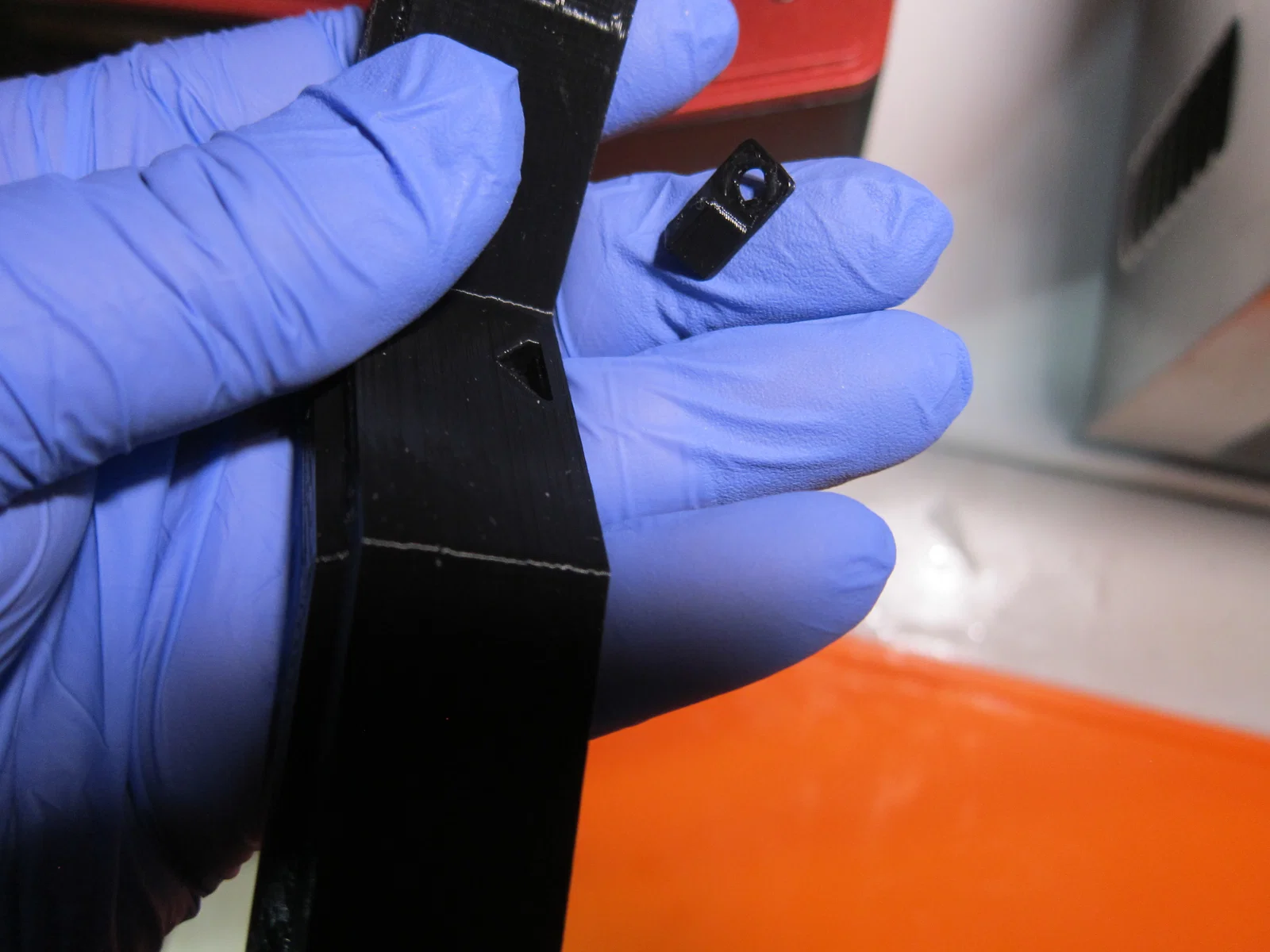

Có một cách để neo riser xuống đế: dùng các miếng giữ ốc hình tam giác (triangular bolt holders). Mình khuyên bạn thử lắp mà không dán vào riser trước, thường vậy là đủ; nhưng nếu bị lỏng vì lý do nào đó thì nhỏ vài giọt super glue. Bạn sẽ cần ốc M3 dài hơn loại đang có sẵn; M3 16mm dùng được, có thể M3 14mm cũng được. Mình khuyên tháo và siết từng con ốc một, đừng tháo hết một lượt vì có khả năng bên trong đế Saturn 2 có bộ phận nào đó đang được “đỡ” bằng các con ốc này. Nếu ai biết chắc thì để lại bình luận giúp nhé.

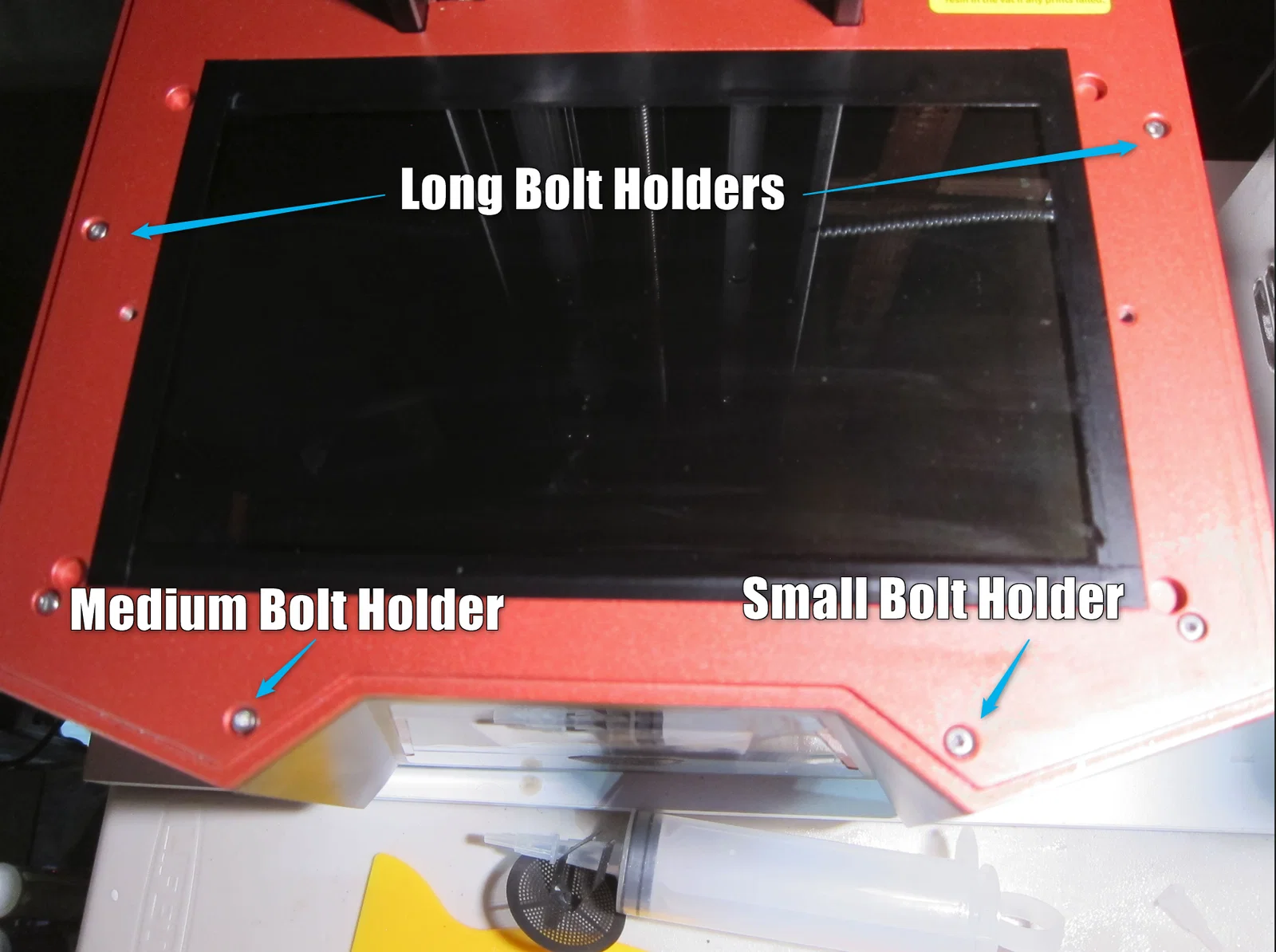

Có 3 cỡ bolt holder, dưới đây là loại cần dùng cho từng vị trí ốc.

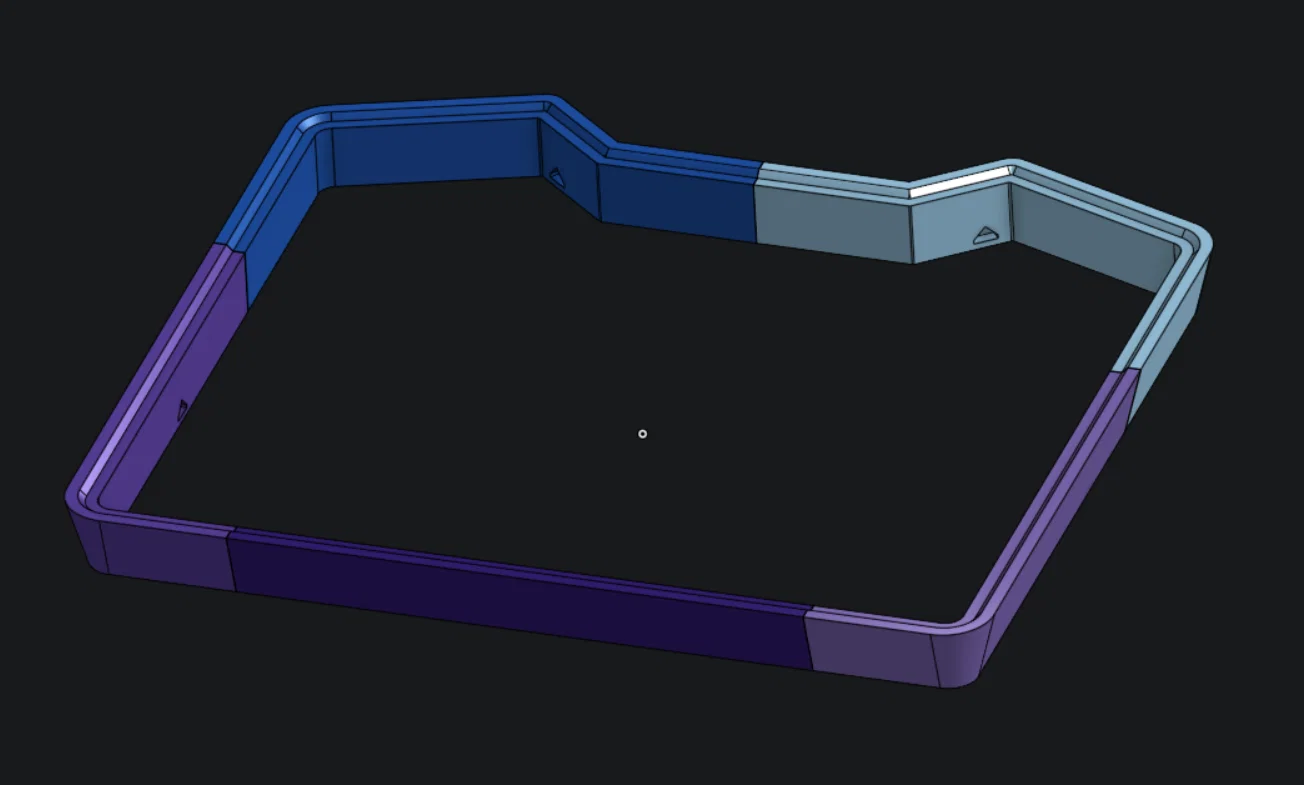

File OnShape là parametric, nhưng hơi “mong manh”.
Bạn có thể chỉnh chiều cao tổng, bật/tắt lock tabs, và bỏ các lỗ bolt holder.

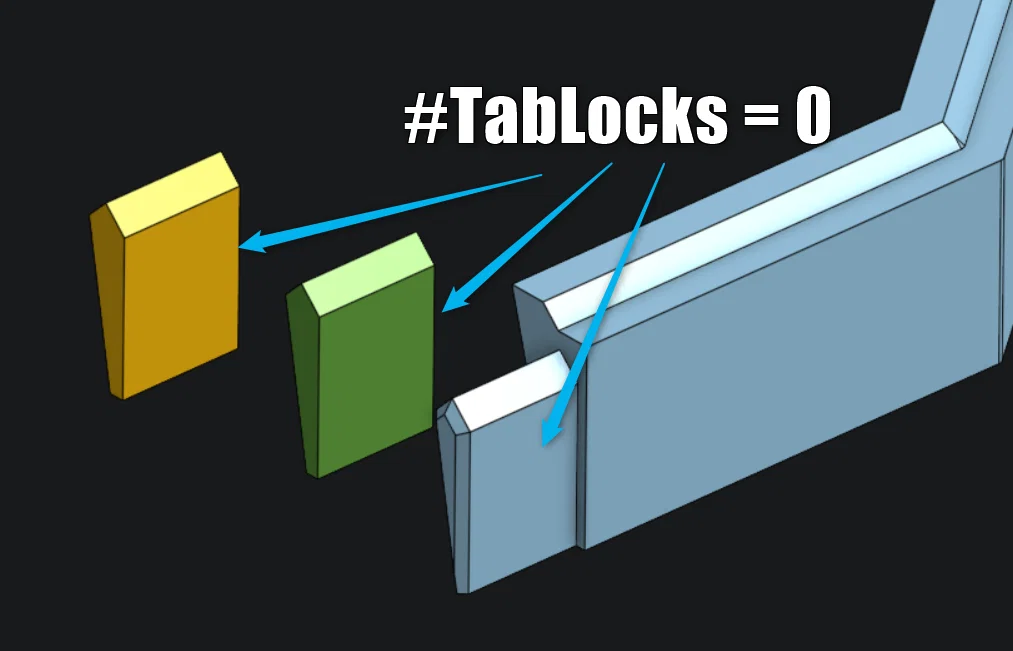

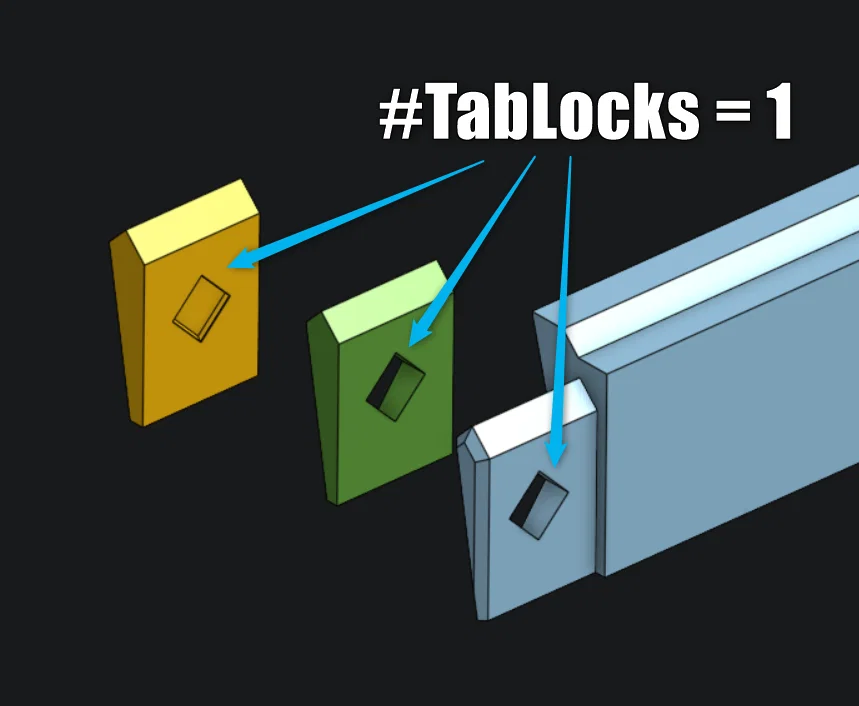

“#TabLocks” làm gì:

Để bỏ các lỗ bolt holder, bạn phải kéo rollback bar về mục “#startBoltHoles”. Dưới đây là gif cách làm.

Mình hy vọng cái này hữu ích. Mình biết nhiều người hơi ngán làm riser vì 2 phần nghiêng phía trước.

Cập nhật:

• 11/18/22 - Đang làm theo góp ý từ một thảo luận trên reddit. OnShape có branch mới với triangular keytab và thêm vài tuỳ chọn parametric. Đã thêm STLs vào một mục experimental trong phần tải về.
• 11/12/22 - thêm file STL và STEP cho bản 1 mảnh. Đây là link OnShape luôn

Hỗ trợ:

Nếu bạn thấy hữu ích, cân nhắc ủng hộ công sức của mình bằng nút donation ở phía trên:

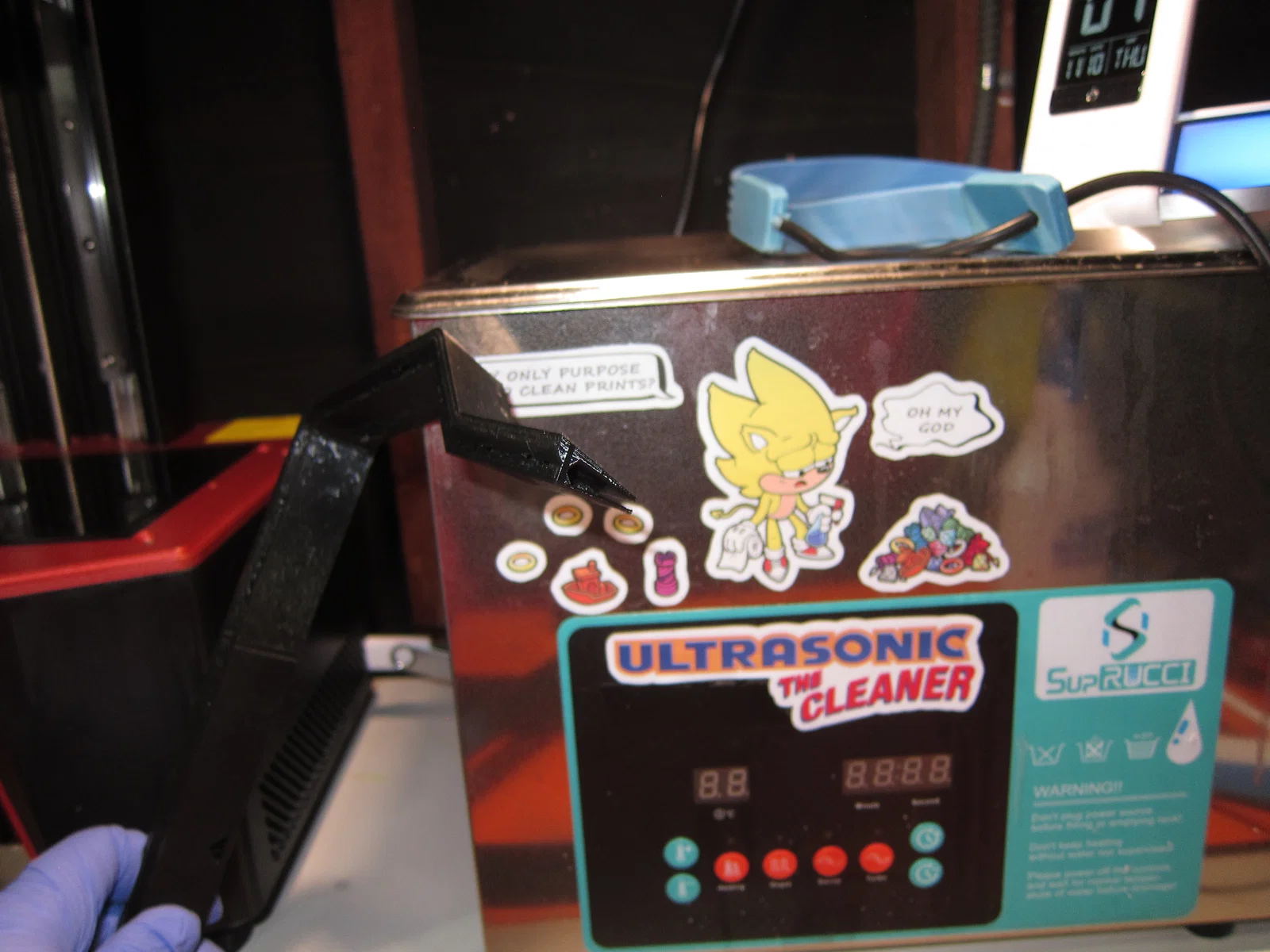

Mình cũng làm một bộ sticker rất hợp dán cho máy ultrasonic cleaner:
