Giá đỡ ống xe đạp Nano cho xe đạp địa hình

Chỉnh sửa tháng 9 năm 2023: Tôi đã thêm tệp STEP vì có người yêu cầu. Đây là một mẫu cũ và tôi đã học được nhiều điều kể từ đó, nhưng có vẻ như nó vẫn hoạt động tốt cho mọi người nên tôi sẽ tạm hoãn việc thiết kế lại trong thời gian này.

—

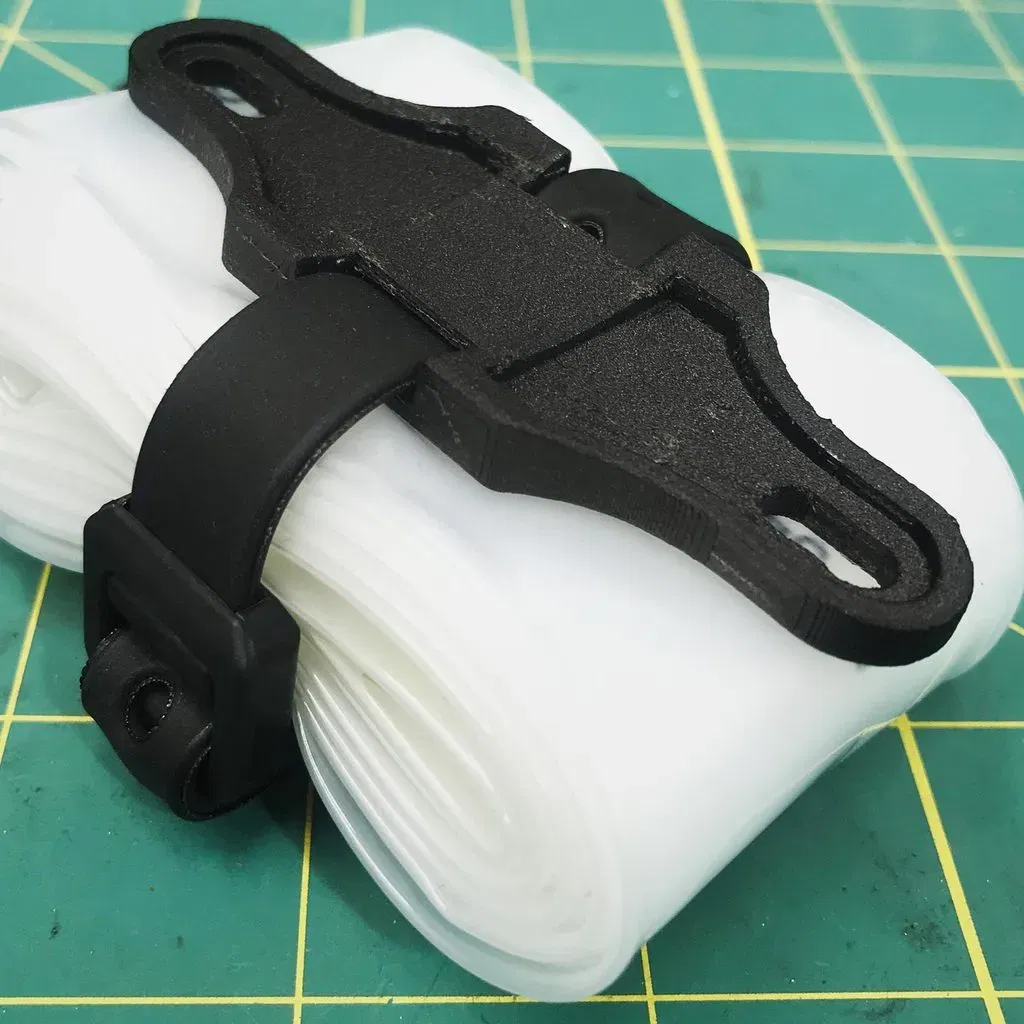

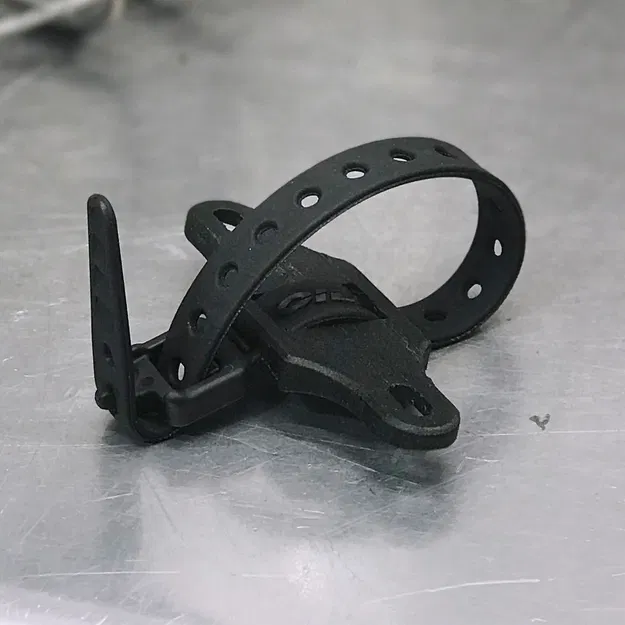

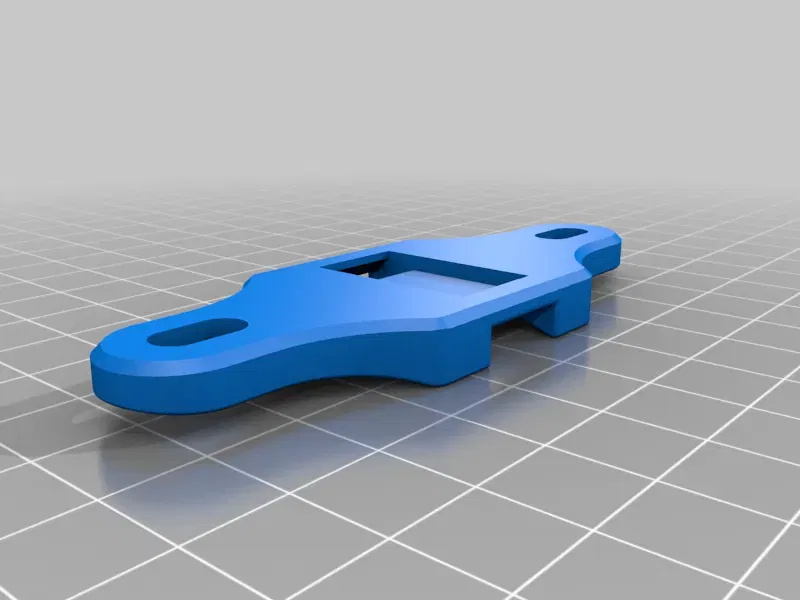

Tôi đã làm một giá đơn giản để buộc một ống vào xe đạp địa hình. Nó gắn vào các điểm gắn chai nước cách nhau 64mm theo tiêu chuẩn và sử dụng dây đai Voile Nano rộng 1/2". Tôi thấy chiều dài 9" là hoàn hảo cho hầu hết các ống MTB.

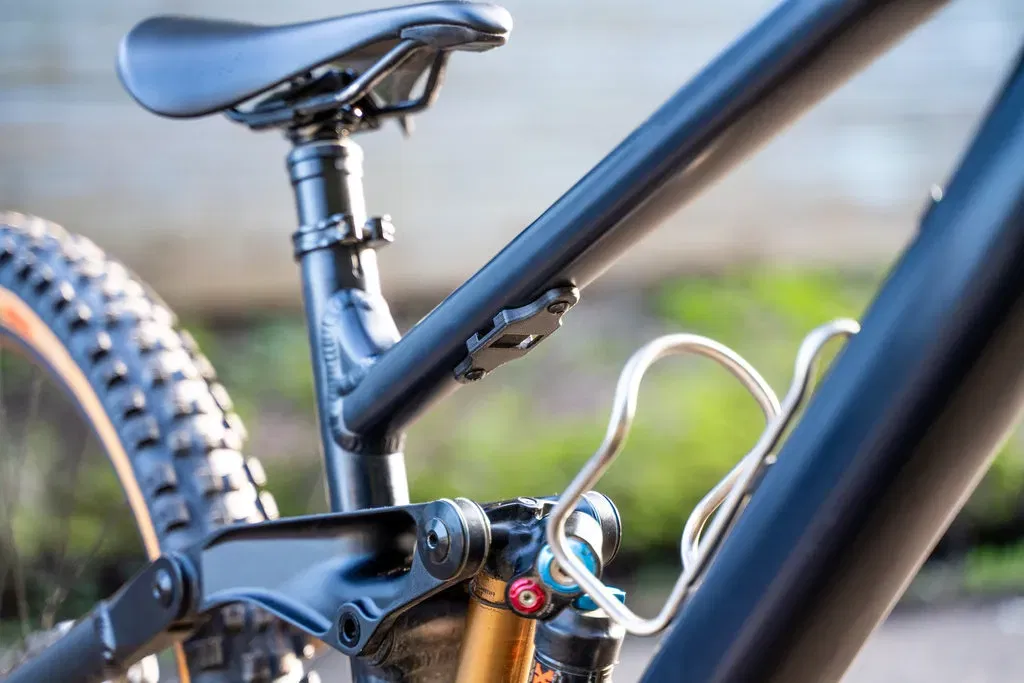

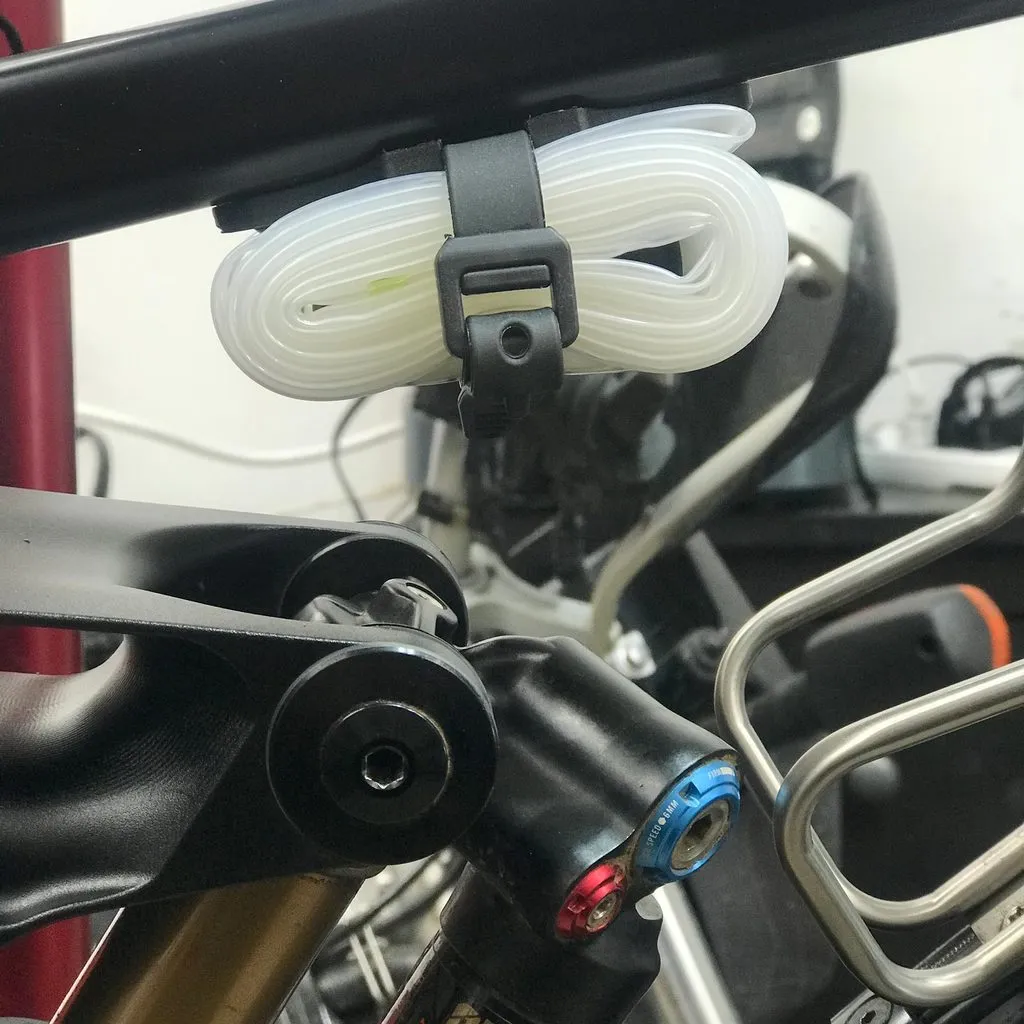

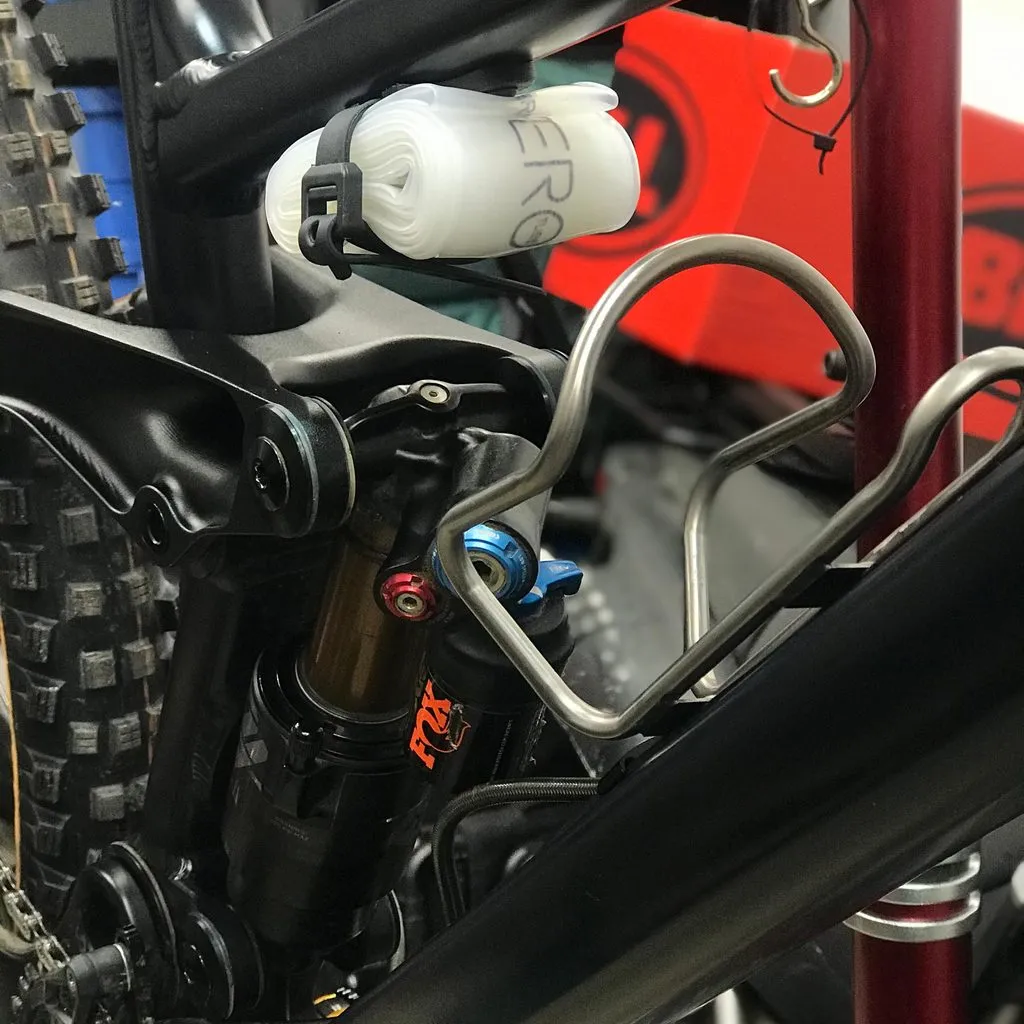

Giá này hoạt động tốt nhất trên thế hệ xe đạp mới với một điểm gắn dưới ống trên. Nó được uốn cong và lùi vào để phù hợp với hầu hết các ống trên; xem ảnh để thấy nó vừa vặn trên một chiếc xe đạp enduro Raaw Madonna V2.

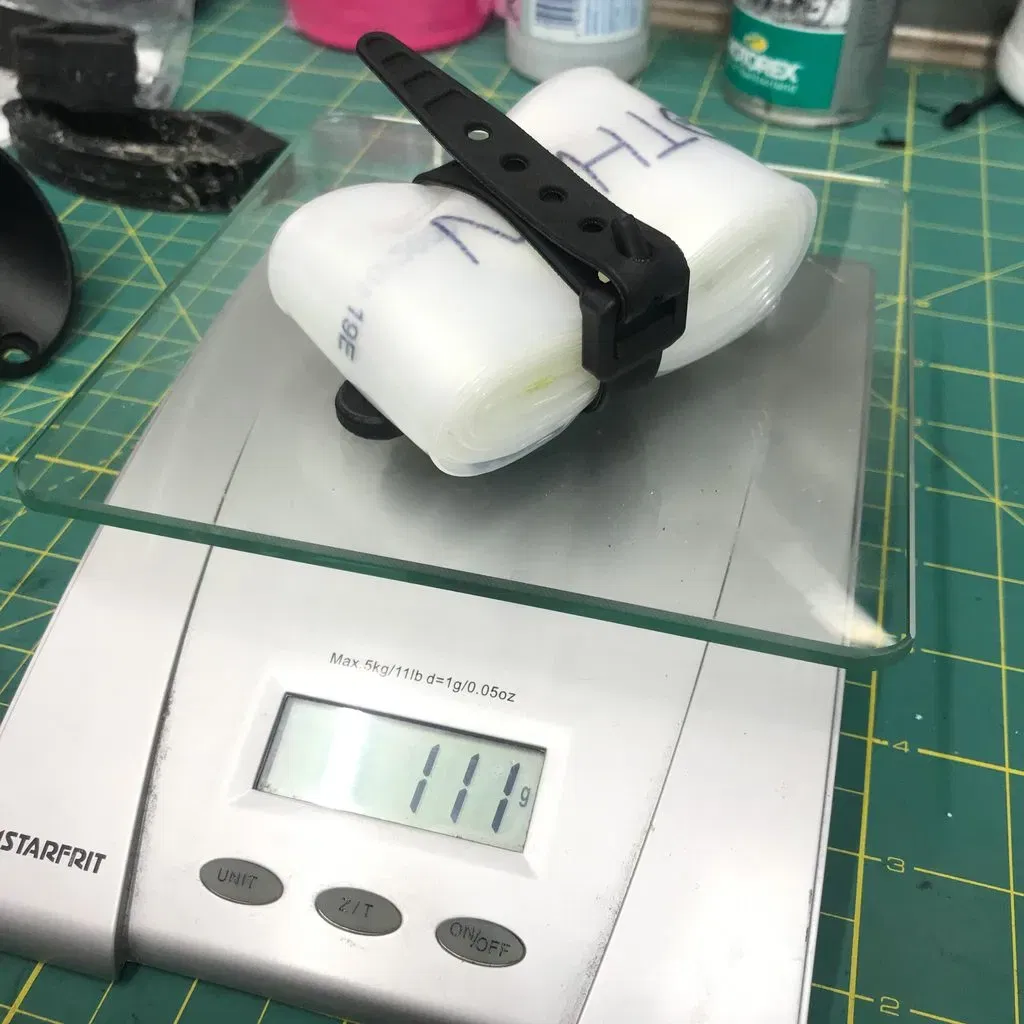

In bằng NylonX và 20% độ đặc, nó nặng khoảng 5g, nhẹ hơn nhiều so với các giá đỡ ống thương mại. Với dây đai Nano (9g) và ống Aerothan 29er siêu nhẹ, tổng trọng lượng là 111g. Sự kết hợp của một ống thông thường, giá đỡ và dây đai gần như nặng 300g, vì vậy đây là một cách tiết kiệm trọng lượng rẻ và dễ dàng.

Cài đặt In

Máy in:

Matterhackers Pulse XE

Độ phân giải:

200

Độ đặc:

20

Chất liệu:

Matterhackers NylonX

Màu đen

Ghi chú:

In ở độ cao lớp 0.1, độ đặc 20%, có hỗ trợ. Để có độ bền tối đa, tôi đã in cái này nằm ngửa, nhưng để có bề mặt bên ngoài đẹp hơn, tôi đã in một vài cái nằm nghiêng và chúng đủ mạnh.

Tôi đã sử dụng sợi NylonX carbon của Matterhackers và nó rất cứng, đặc biệt là khi đã gắn vào xe đạp.

Cách tôi thiết kế cái này

Được thiết kế bởi một người không biết mình đang làm gì trong Fusion 360.
