Hộp Đựng Vial Rugged Dạng Parametric (Parametric Rugged Vial Box)

Đây là một hộp đựng vial kiểu “rugged box”. Phần bản lề và ngàm khóa dùng snap fit nên lúc lắp ráp không cần ốc vít.

Khi gắn nắp, bạn giữ nắp ở vị trí mở hết cỡ; trên bản lề có một khe nhỏ giúp bạn bấm (snap) vào đúng chỗ dễ hơn.

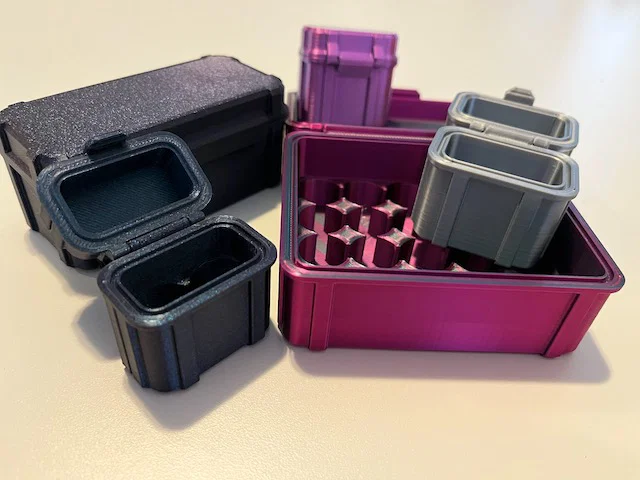

Các mẫu hộp đi kèm có thể chứa nhiều số lượng vial 3ml khác nhau.

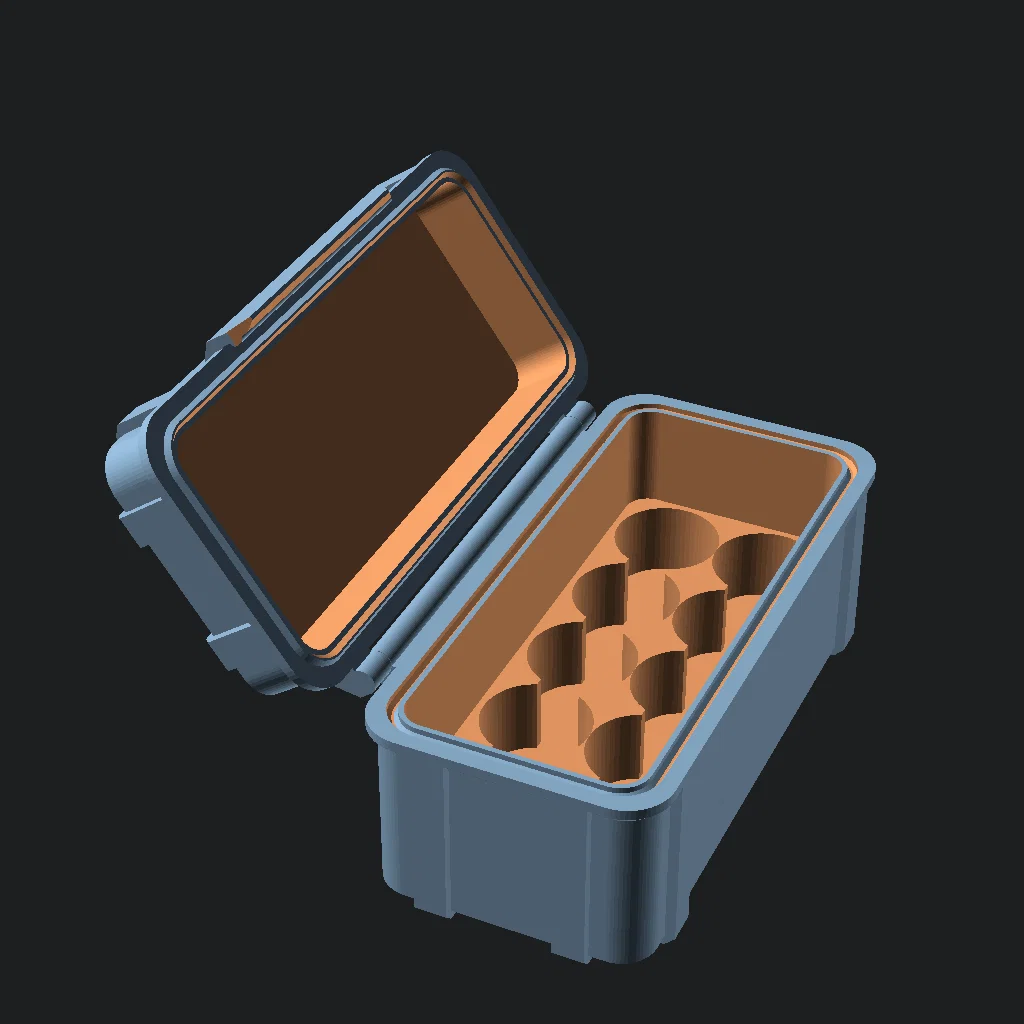

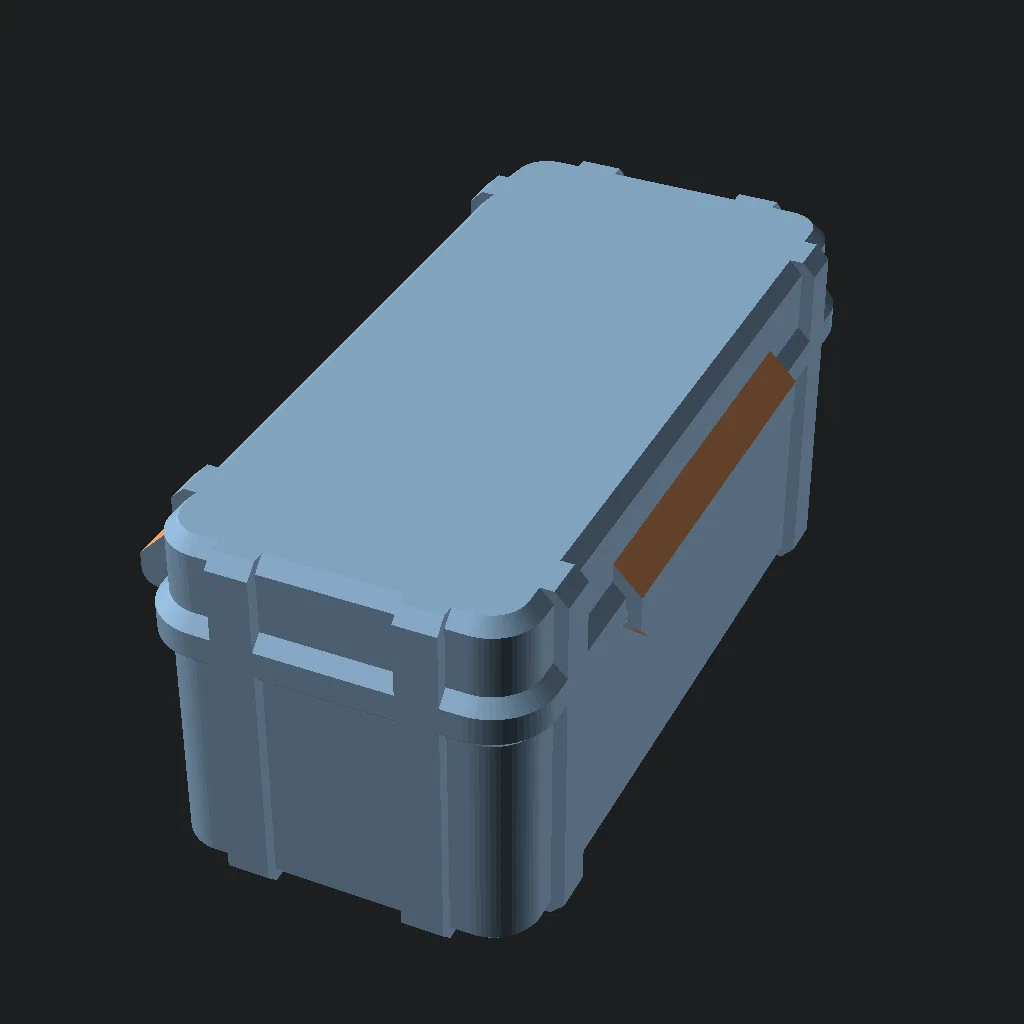

File OpenSCAD đi kèm có thể dùng để tạo hộp tuỳ chỉnh cho bất kỳ kích thước vial nào, và bạn chọn số hàng/số cột theo ý. Module OpenSCAD chính cũng có thể tái sử dụng dễ dàng cho các dự án “rugged box” khác.

Mẹo in nếu bản lề hay bị gãy theo đường layer khi bấm nắp vào:

Bản lề của kiểu hộp này nhô cao hơn phần còn lại của hộp và gặp vấn đề tương tự “smoke stack” trên mẫu benchy. Mỗi lớp (layer) của bản lề phía trên mặt hộp có thể chỉ in khoảng 1 giây, không đủ thời gian để kết dính hoặc nguội hẳn trước khi lớp tiếp theo được in. Một số thiết lập trong slicer bạn có thể chỉnh để làm layer chắc hơn, theo thứ tự mức độ hiệu quả giúp bản lề nhiều nhất:

• Giảm tốc độ quạt làm mát part cooling fan.
• Tăng minimum layer time / giảm tốc độ in để đạt 10 giây.
• Tăng nhiệt độ hot end thêm 5 độ.
• In chậm hơn (nhưng bạn cũng có thể đạt được bằng thiết lập minimum layer time).

Update 2024-05-26: Cập nhật file OpenSCAD để cho phép tuỳ chỉnh khoảng đệm (padding) giữa các vial. Cái này hữu ích cho vial/ống nghiệm có nắp vặn (screw on caps) và đã thêm một STL mẫu cho vial 5ml có nắp.

Update 2024-10-21: Sửa lỗi cho kích thước bản lề lớn hơn 4mm. Tăng kích thước bản lề mặc định từ 4mm lên 5mm.
