ERCF2 DIRECT DRIVE MOUNT MOD NEMA17/NEMA14

• 10/13 Đã thêm hỗ trợ NEMA14. Lưu ý: CHƯA ĐƯỢC TEST.
• 10/20 ĐÃ CẬP NHẬT THÔNG TIN HIỆU CHỈNH (CALIBRATION)
• 10/21 ĐÃ UPLOAD COUPLER 5MM TO 5MM

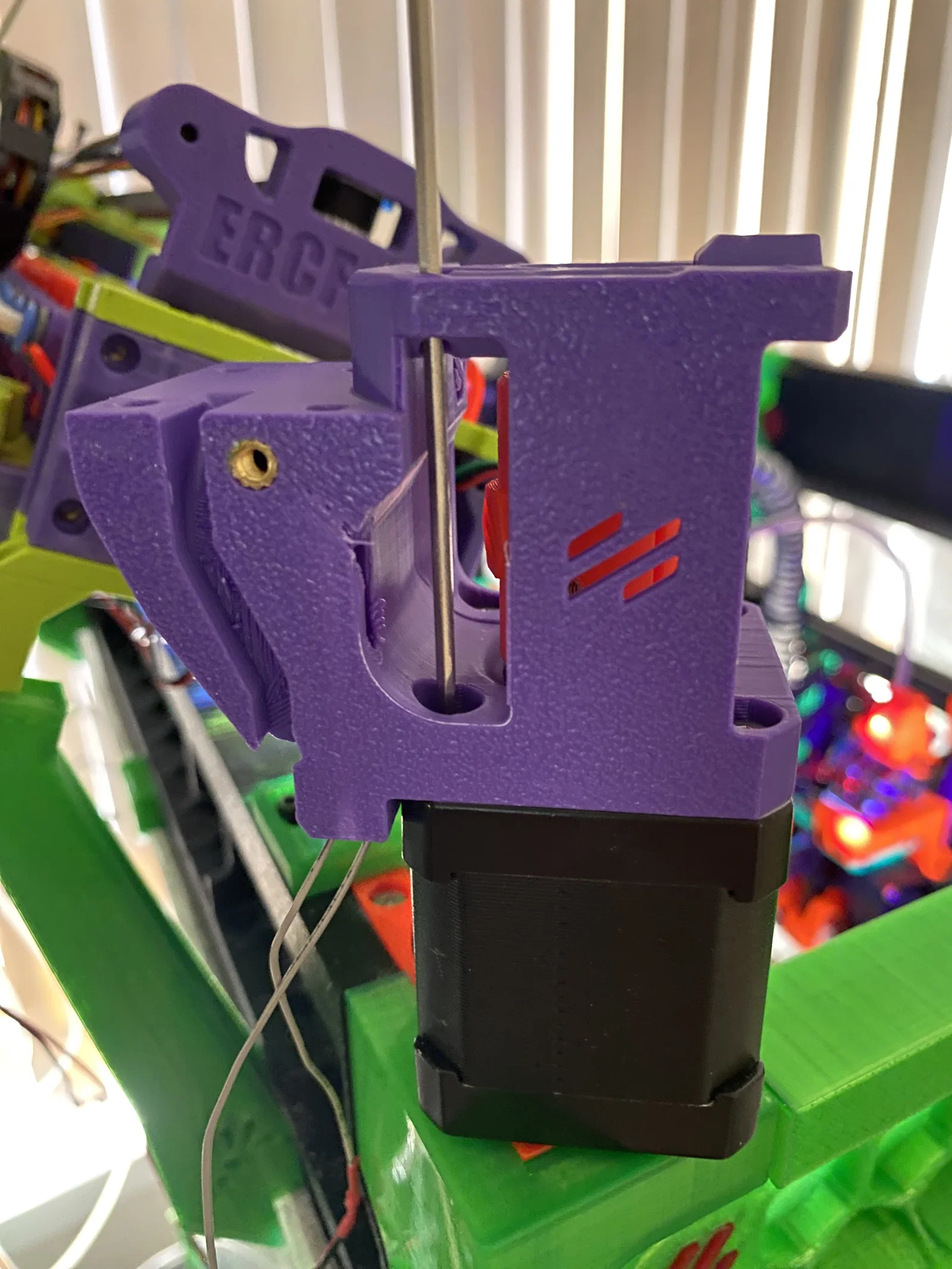

ERCF2 Direct Drive NEMA17 Mod – Đơn giản mà hay, hiệu quả thấy rõ

Nâng cấp ERCF V2 của bạn với mod direct-drive dùng motor NEMA17, thiết kế để tăng hiệu năng nhưng vẫn giữ nguyên kiểu gá/mounting gốc. Chỉ cần chỉnh nhẹ là bạn sẽ được cải thiện rõ về độ chính xác, torque và tốc độ load/unload, giúp in multi-material gọn và nhanh hơn.

Lắp vừa khít, chỉnh sửa tối thiểu

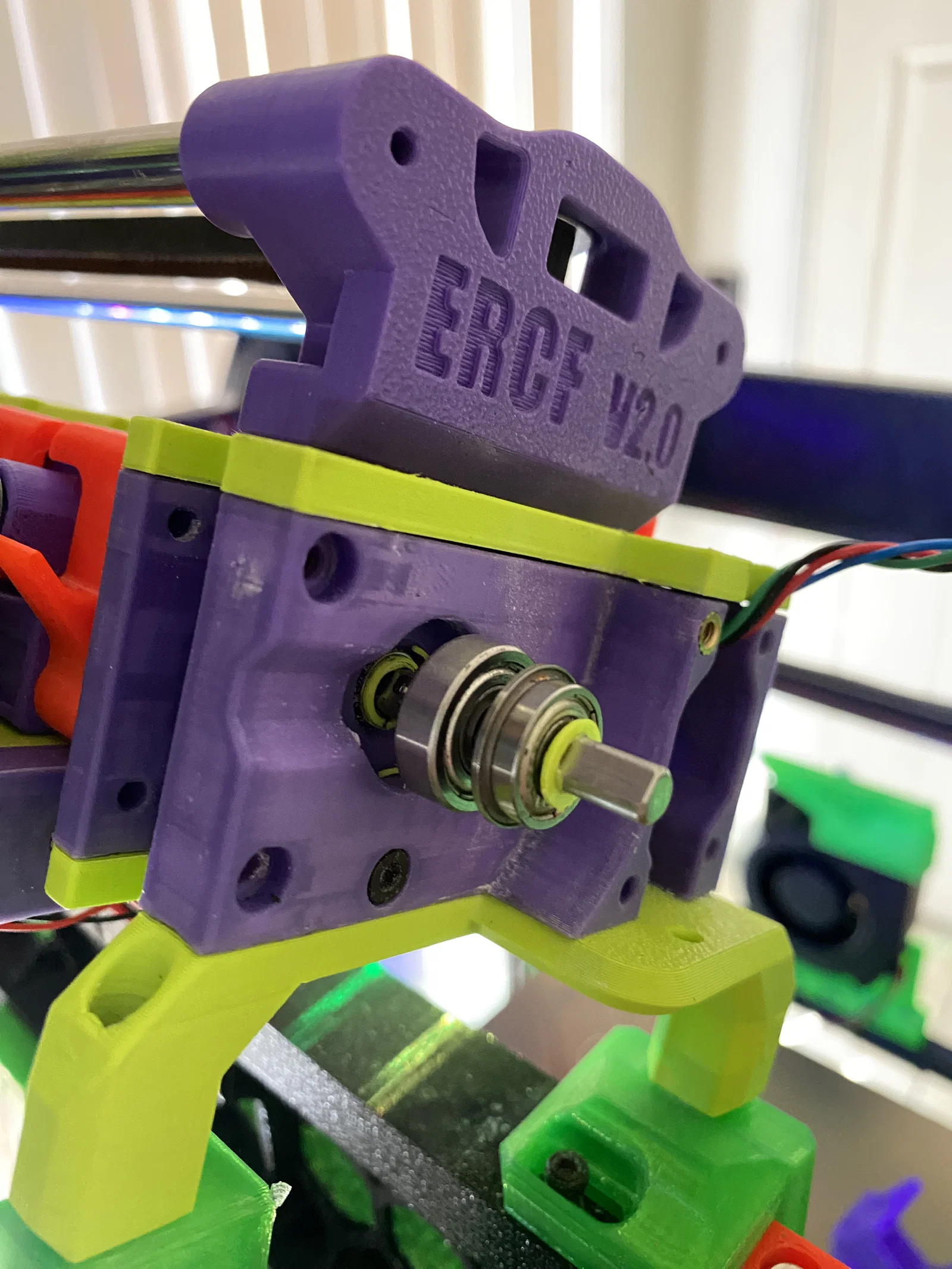

• Thay hai con M3x20 SHCS trên file gear_box_back.stl bằng vít M3x28 hoặc M3x30.

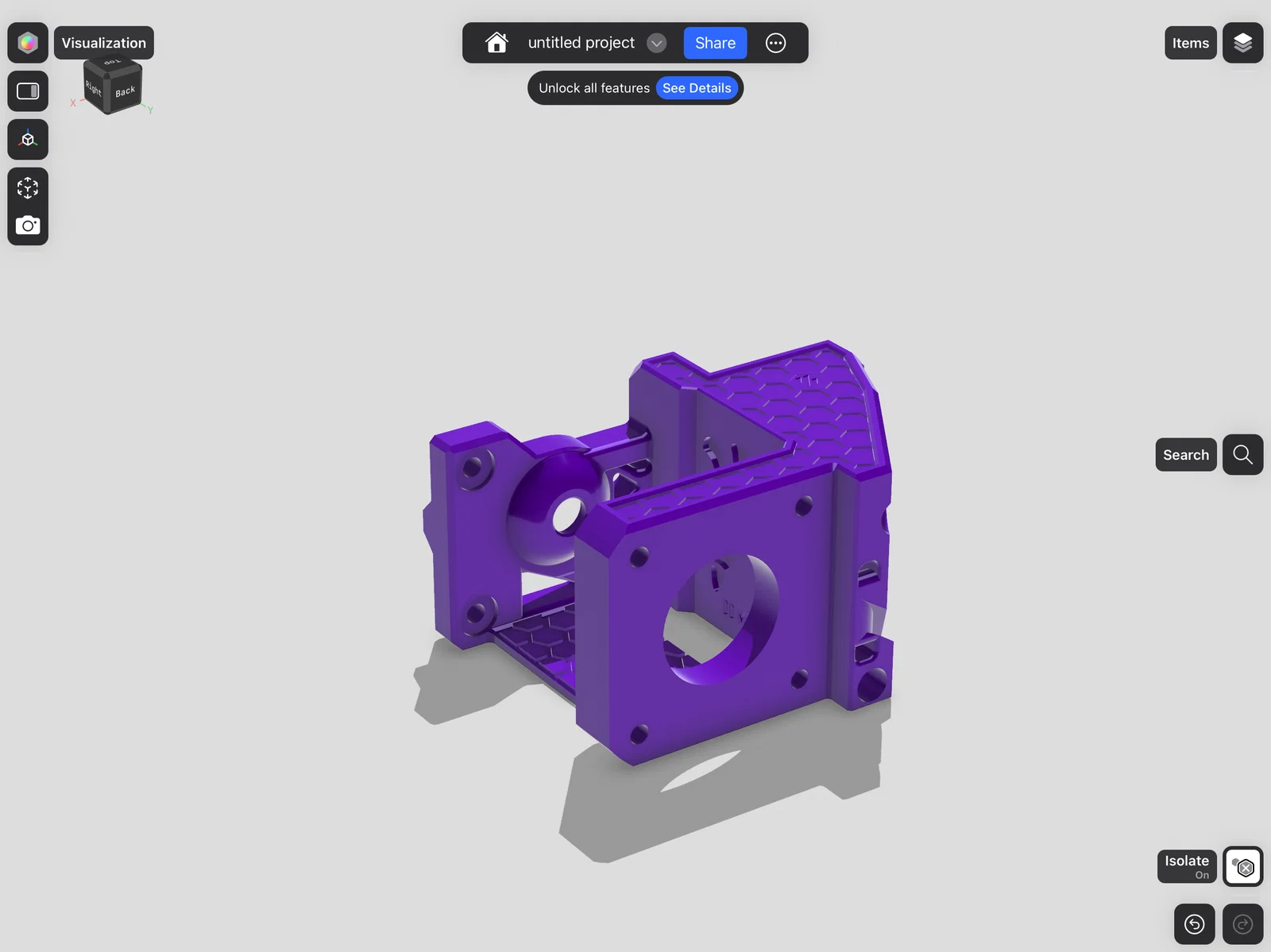

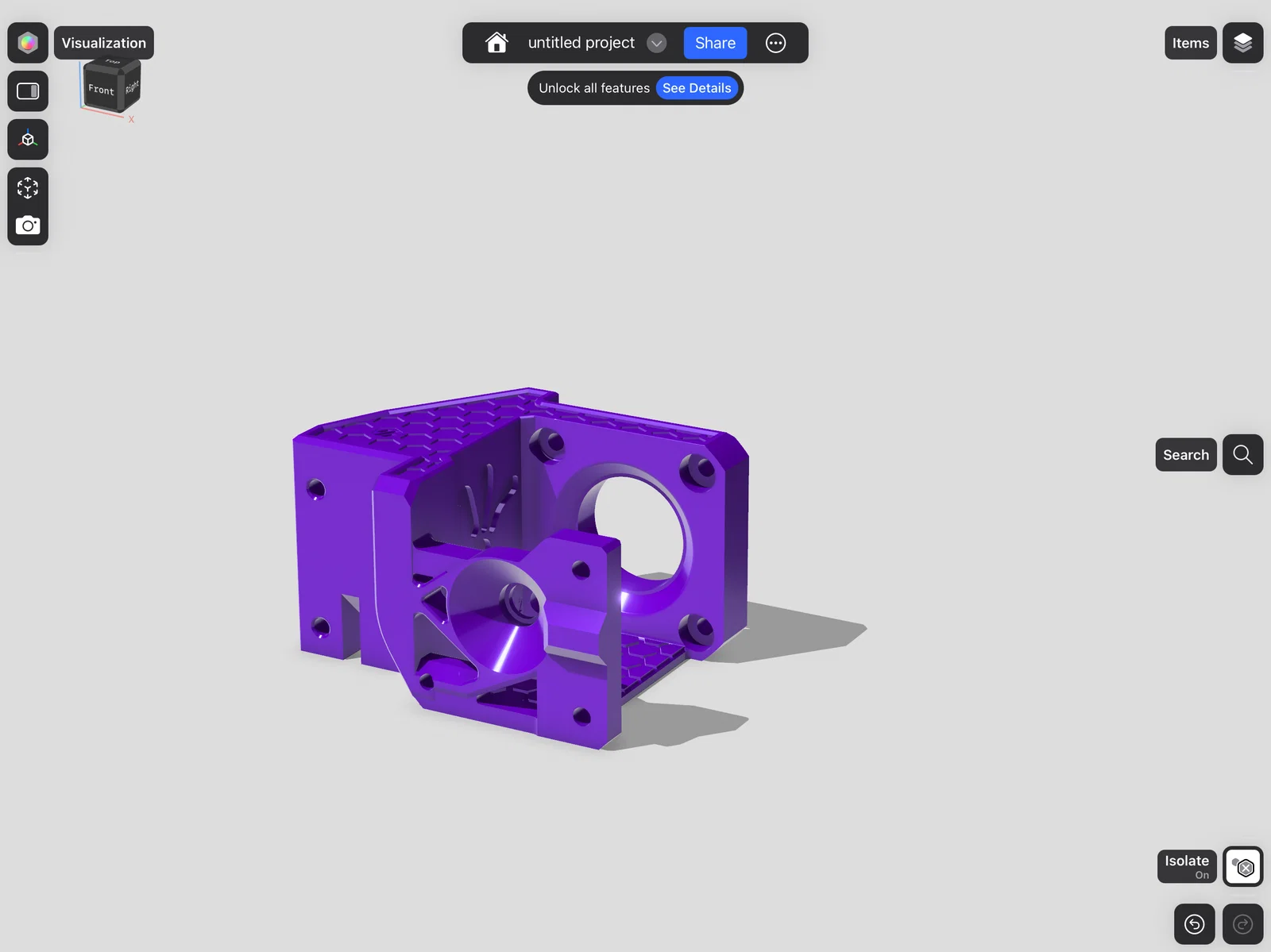

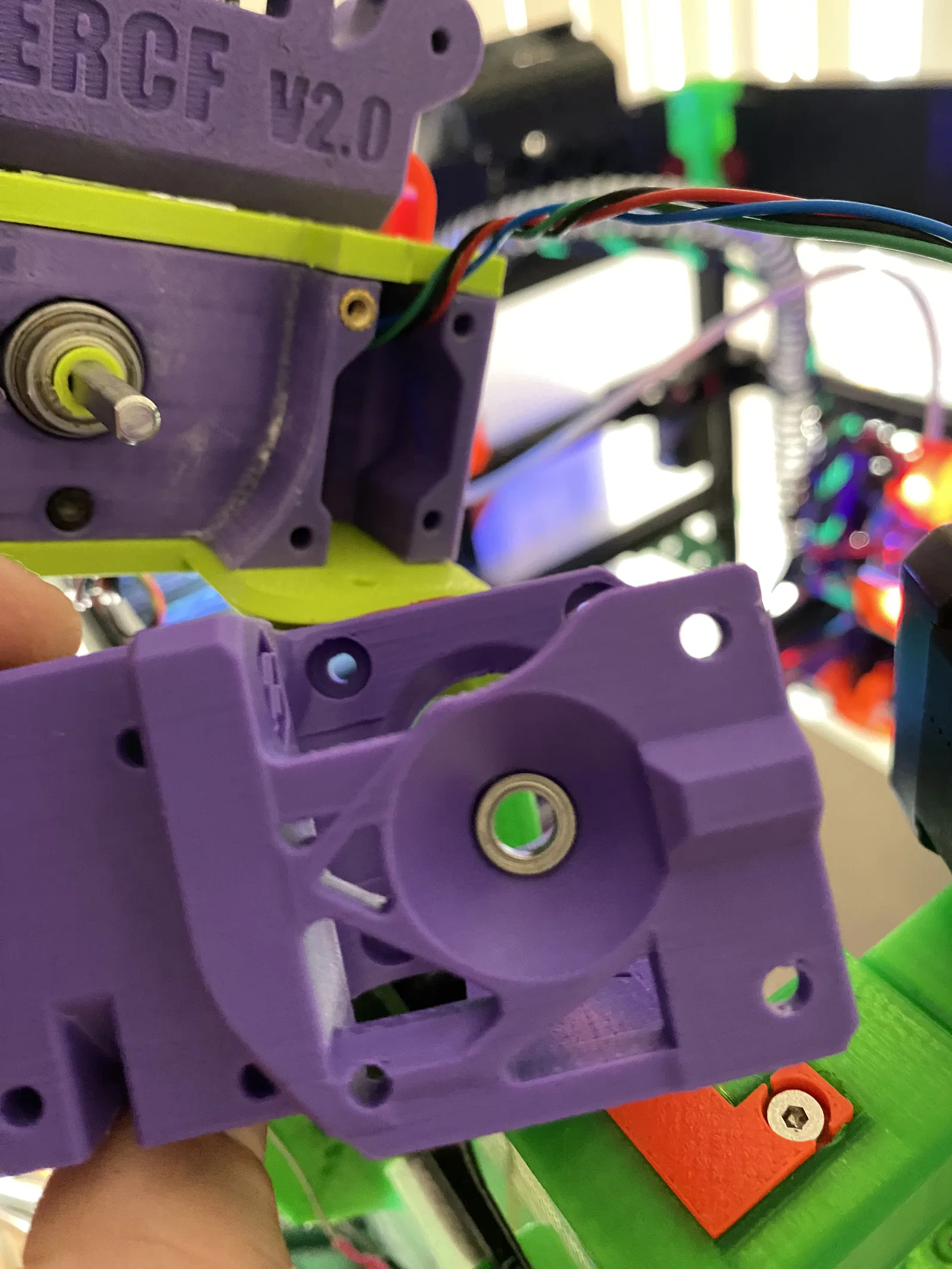

• Lắp lại MR85ZZ bearing zin vào file ERCFV2_DD_MOD_NEMA17.stl—y như setup stock. Bật support material ở phần hốc bearing để canh chuẩn.

Tăng hiệu năng với giải pháp thực tế

• Dùng M5 pulleys để canh thẳng tối ưu, hoặc thêm spacer giữa gear_box_back.stl và ERCFV2_DD_MOD_NEMA17.stl. Hoặc đơn giản hơn thì dán keo cố định bearing.

• Tăng tốc load/unload: Motor NEMA17 torque khỏe hơn, giúp chuyển filament nhanh và mượt hơn, rất lợi cho các job multi-material cần hiệu suất cao.

Lắp ráp – Hướng dẫn từng bước

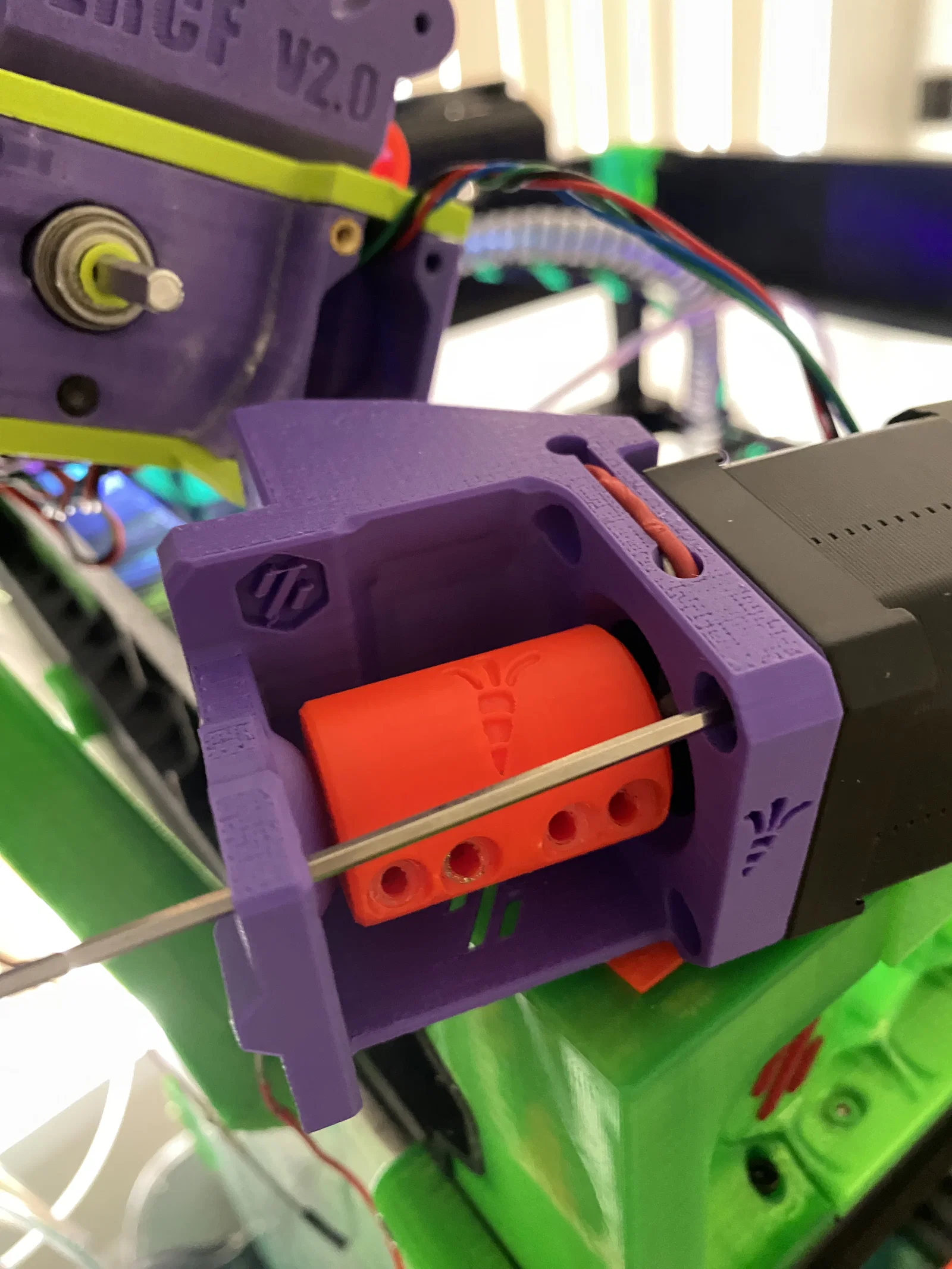

1. Gắn coupler: Lắp coupler 5mm-to-5mm trước khi bắt motor.

2. Bắt motor: Dùng vít M3x8 SHCS để cố định stepper motor. Thiết kế chừa chỗ cho lục giác dài (Allen wrench) nên siết rất tiện.

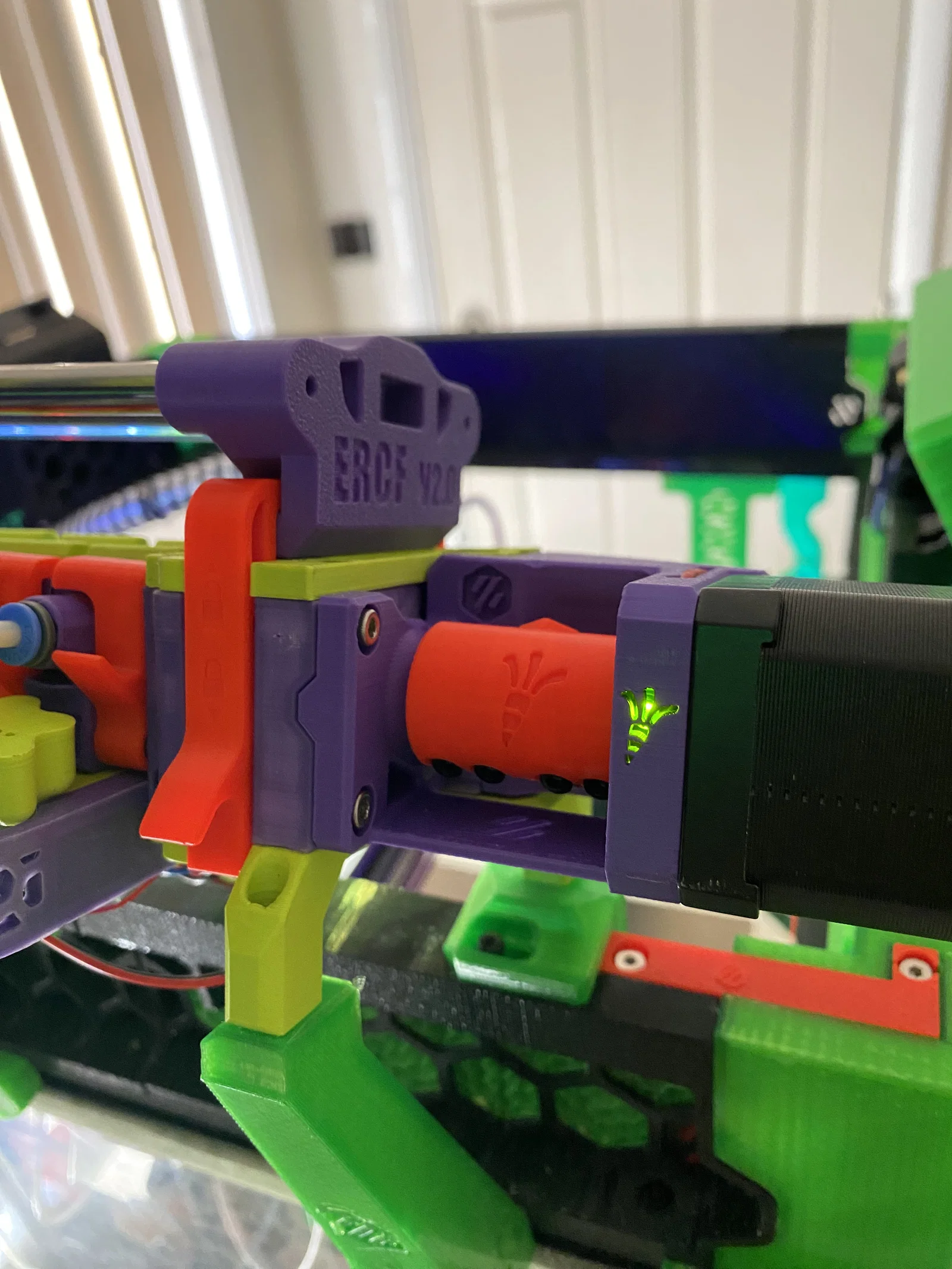

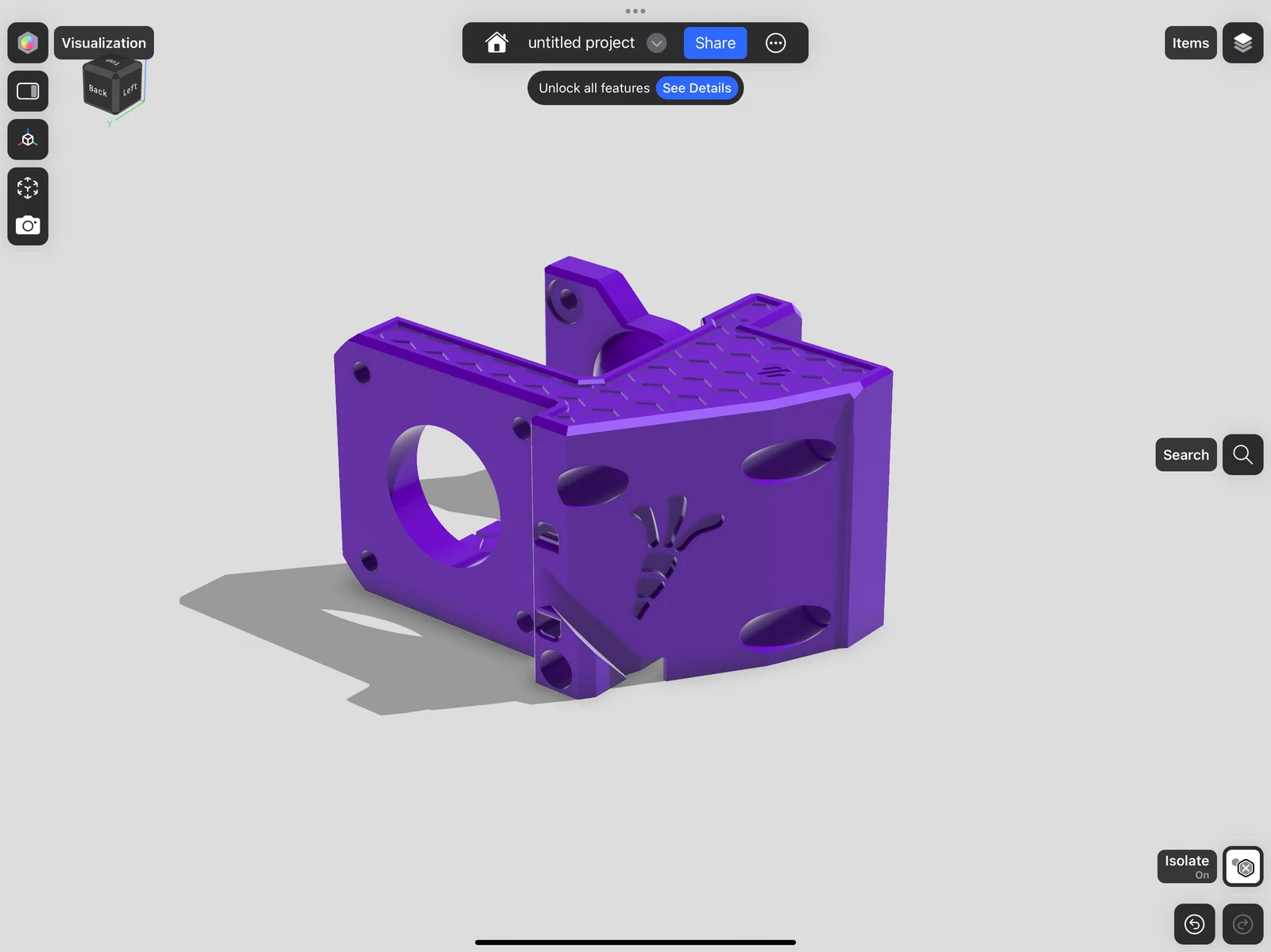

3. Gắn cụm lên ERCF: Bắt cụm vào ERCF bằng 4 con vít zin từ bộ cũ. Nhớ đi dây stepper theo rãnh (groove) riêng để khỏi cấn.

4. Siết cuối: Luồn vít M3x28/30 vào gear_box_back.stl rồi siết chặt coupler.

Mẹo hiệu chỉnh (Calibration Tips)

• Tìm file cấu hình: /mmu/base/mmu_hardware.cfg.
• Giữ nguyên giá trị rotation_distance như cũ.
• Cập nhật gear ratio thành:
  gear_ratio: 1:1

Cuối cùng, chạy gate calibration lại để xác nhận chiều/quãng quay đúng và mọi thứ chạy mượt.

Lưu ý Beta

Mod này hiện đang ở trạng thái beta testing và vẫn đang được tinh chỉnh. Bạn tự cân nhắc khi sử dụng. Mình không chịu trách nhiệm cho bất kỳ hư hại nào xảy ra với máy trong lúc lắp đặt hoặc vận hành.
