Máy ảnh rail 4x5 open-source (WIP) cho nhôm định hình 2020

10.06.25

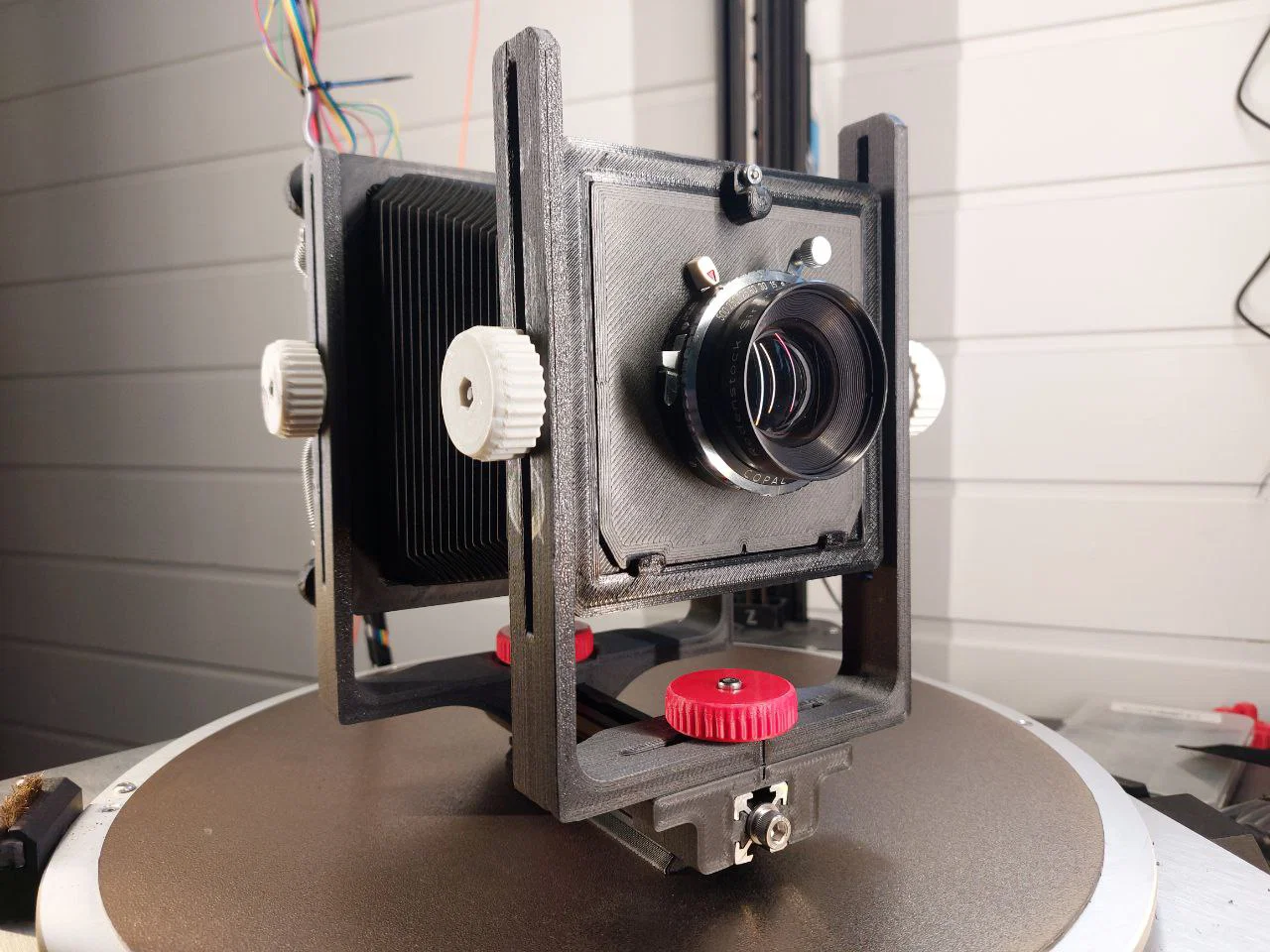

Đã upload bản hoàn chỉnh mới với front swing và rear shift.

21.10.24
Làm front standard mới có swing và cứng cáp hơn nhiều. Không khuyến nghị dùng ống carbon. Hãy in các “towers” mới bằng nhựa thật cứng, như ABS, PC hoặc vật liệu có độn GF/CF.

Tuy nhiên cách này sẽ làm tăng thêm vài mm cho rise. Cần một cụm rear mới để cân bằng.

20.12.23

Làm thêm một núm vặn ở kẹp ống phía trước, giờ có thể khóa front tilt để nó không bị xê dịch.

15.12.23

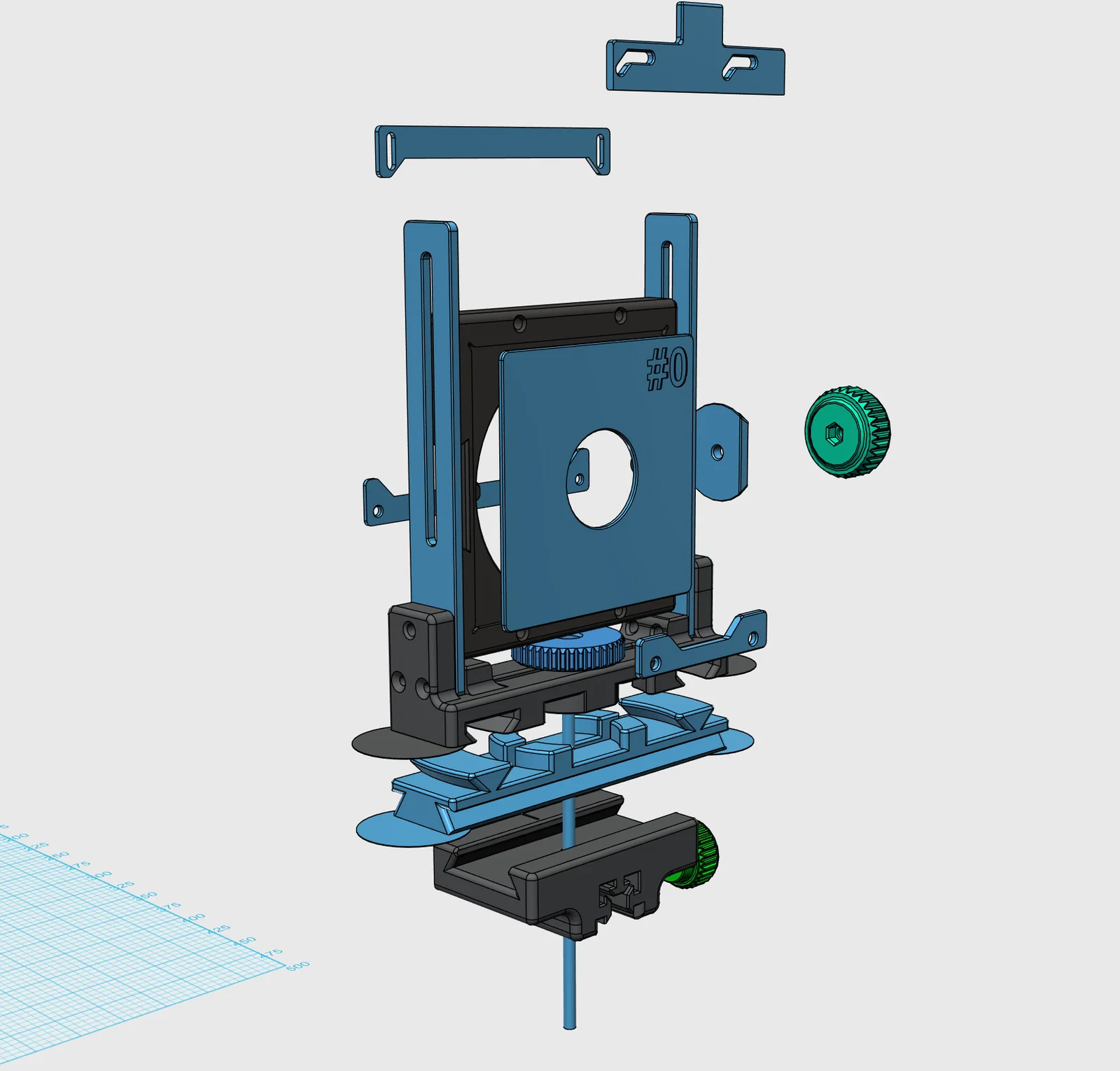

Thiết kế front shift kiểu dovetail. Ổn định và cứng hơn rất nhiều so với thiết kế đầu.

Bỏ ý tưởng ống carbon, chuyển sang dùng filament carbon fiber thay thế.

Update 12.12.23

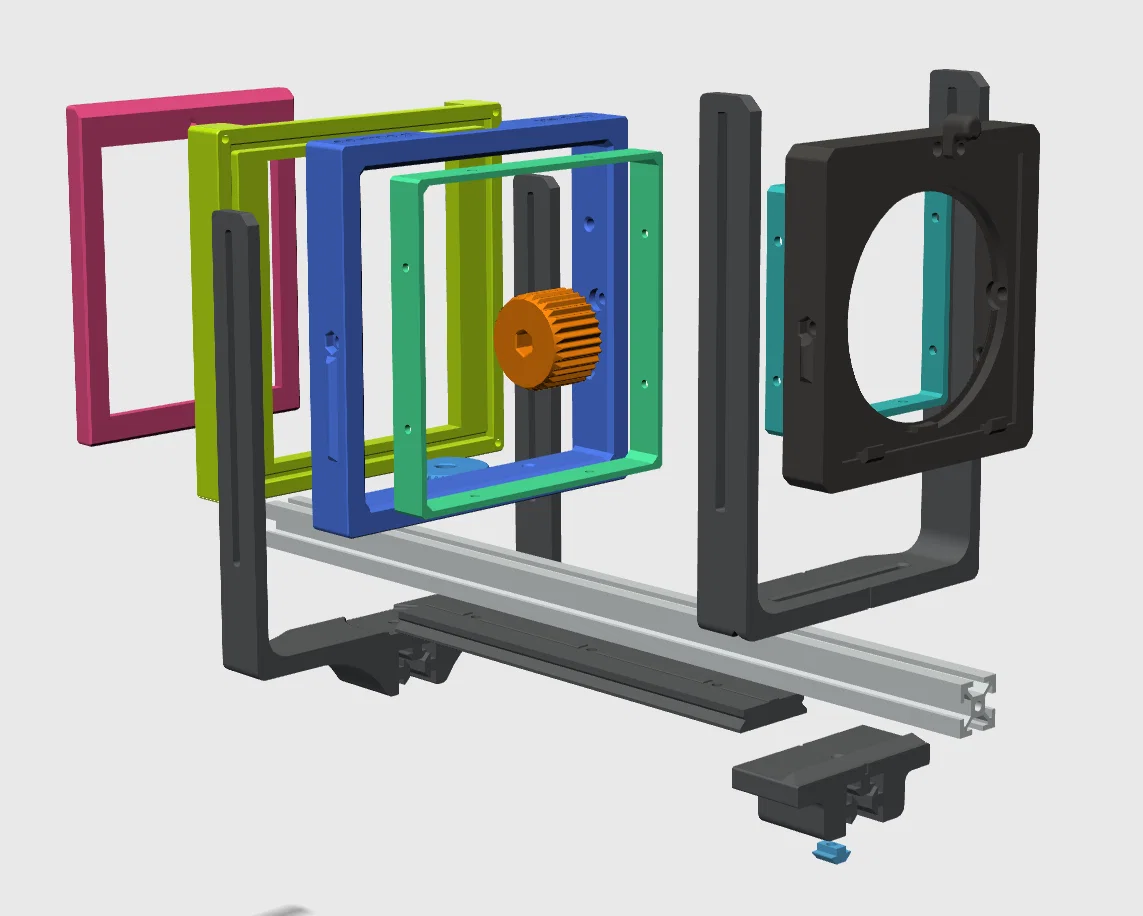

Làm bản v2 với rear cứng (rigid rear). Mình thấy gần như không bao giờ dùng rear movements. Thiết kế để gọn và cứng hơn nhiều, độ sâu khoảng 10cm. Có vẻ giờ có thể dùng lens XL 47mm với bản này.

Update 05.10.23

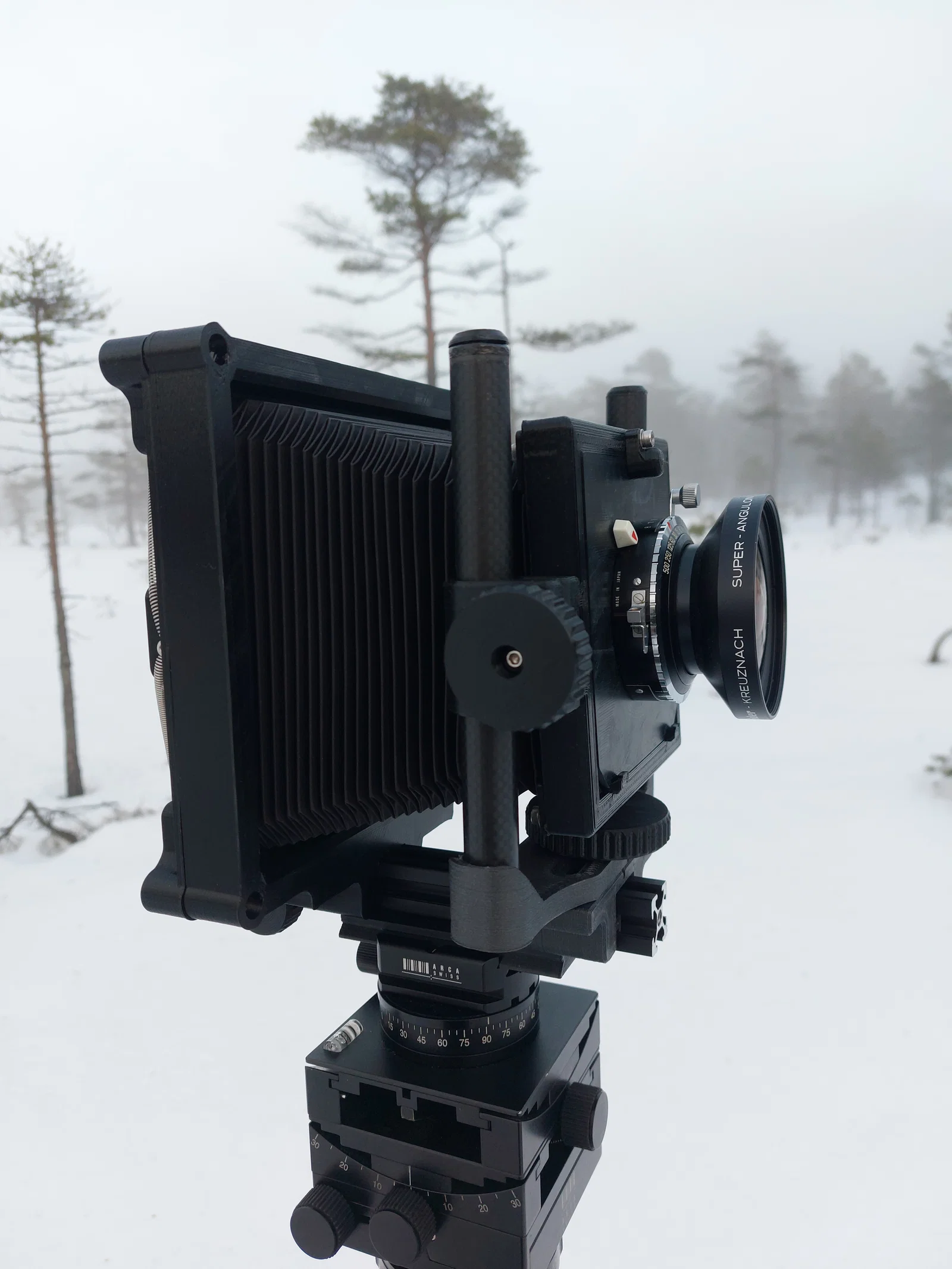

Cuối cùng cũng nhận được bellows của Chamonix và cập nhật thiết kế ống carbon.

Update 24.08.26

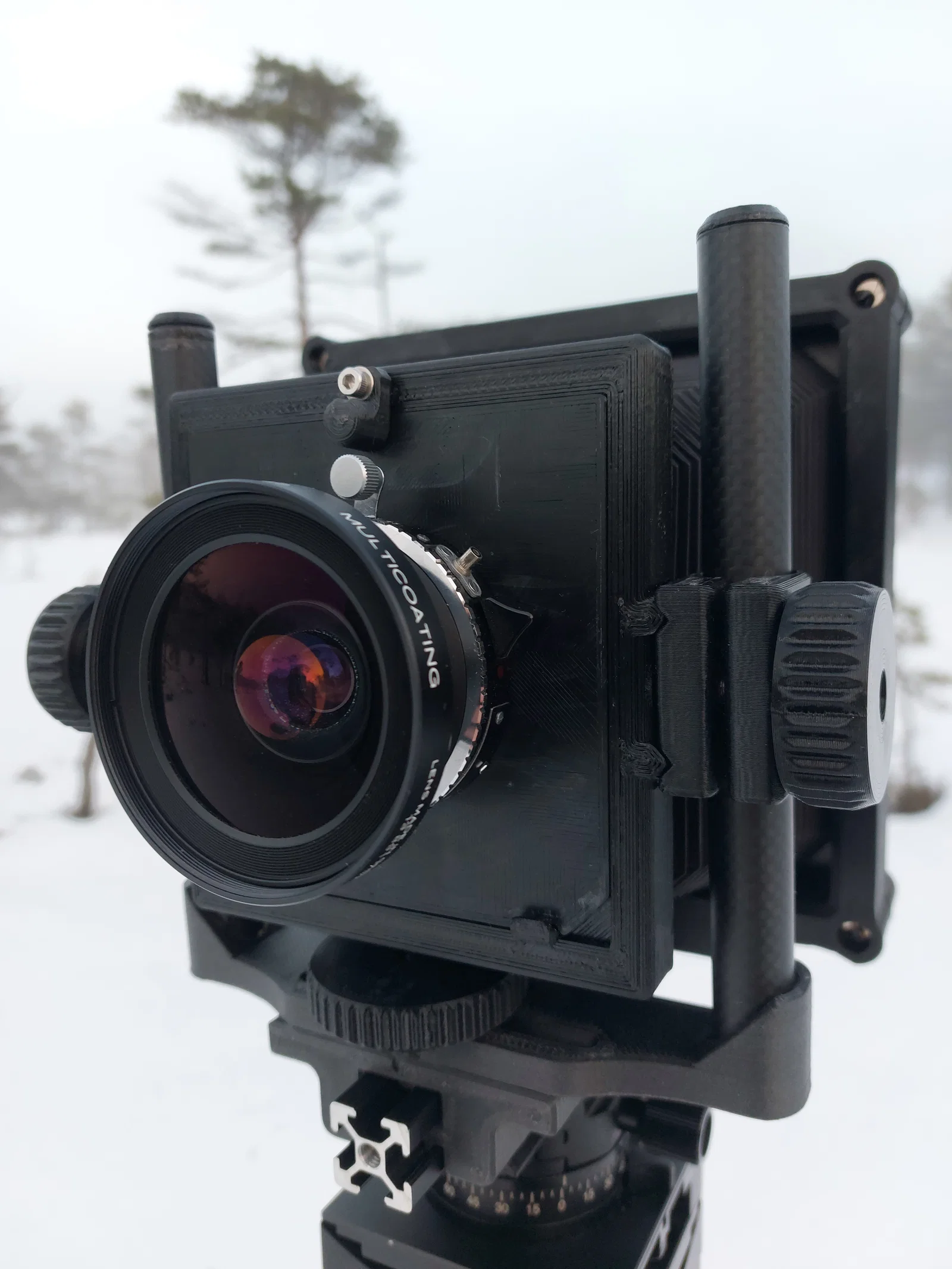

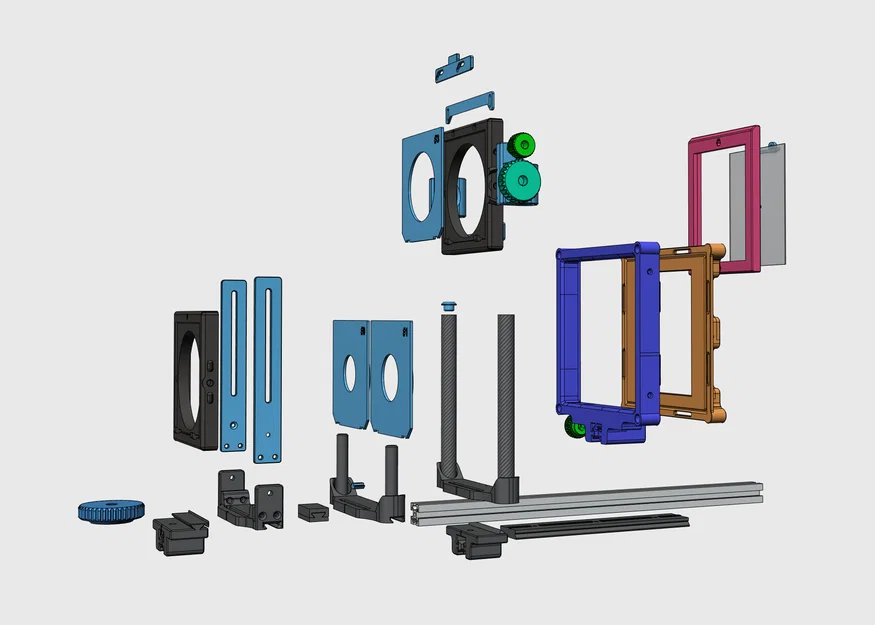

Đã upload một phiên bản dùng ống carbon 16x12mm thay vì các tower in. Thêm các lựa chọn chuyển động khác cho rear, xem hình. Swing, fixed và shift. WIP / chưa test.

Update 24.08.23

Đã làm cho chạy được, nhưng không khuyến nghị dựng theo cách mình làm. Mình phải chế và “jury rig” bellows Wista cũ để dùng được. Cần redesign để fit bellows của Chamonix. Cũng cần thiết kế rear tốt hơn để có thể dùng graflock backs.

Hiện vẫn đang WIP. Mình chưa in hoặc test được hết tất cả các parts. Đây là version 2 của một chiếc camera mình đã làm và đang dùng, nhưng có nhiều cải tiến và chỉnh sửa.

Các “towers” nên được in bằng vật liệu thật cứng, ưu tiên nhựa gia cường carbon fiber.

Dùng bu lông và ê-cu M3 và M4, cũng như M3 heated inserts ở hầu hết vị trí.

Cần làm một số thumbscrews cho khung rear film holder. Mình chưa nghĩ ra cách nào tốt/dễ hơn để xoay back từ landscape sang portrait, v.v.

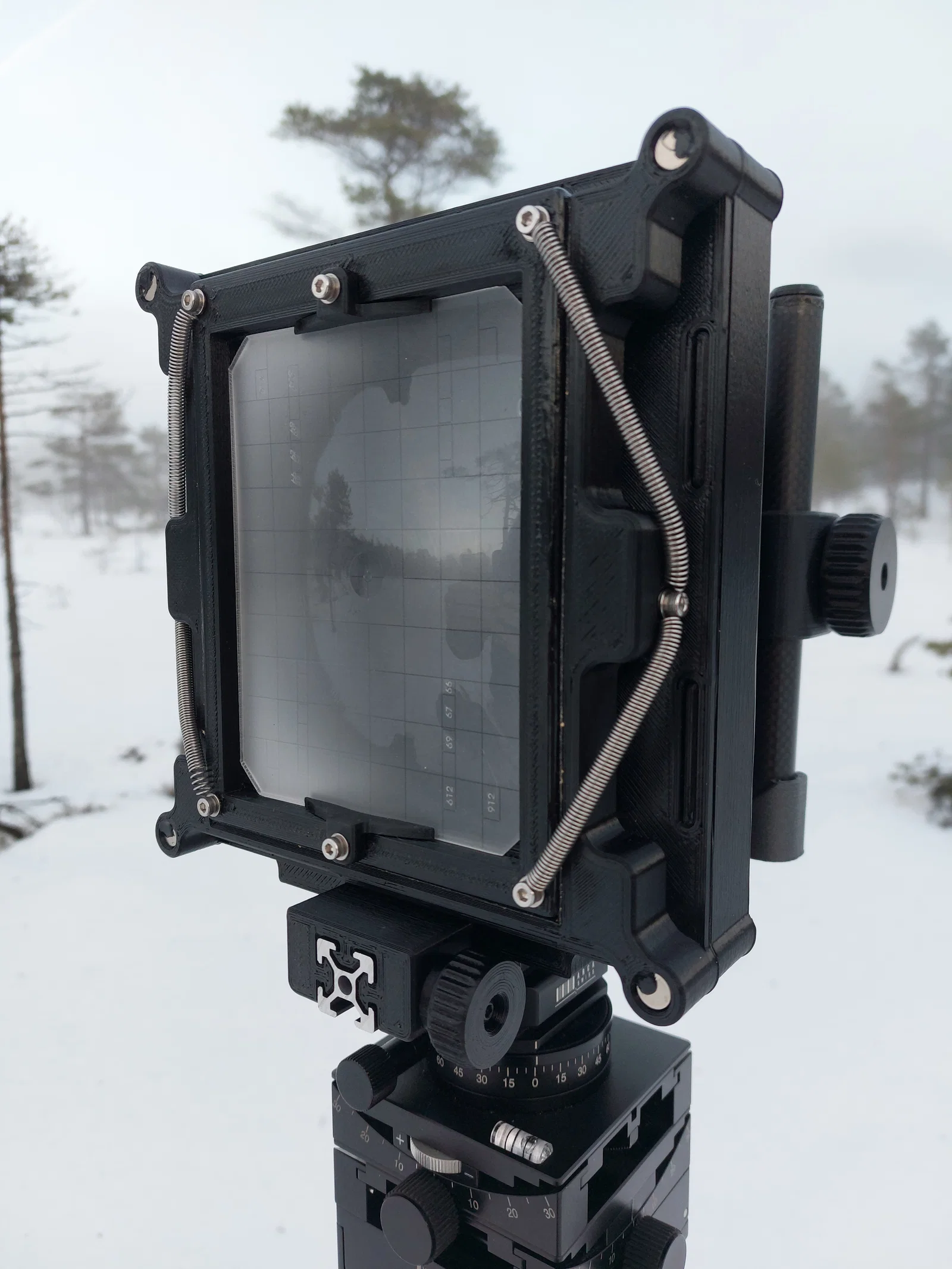

Ý tưởng là dùng vài lò xo dài, hơi mềm giữa glass frame và film holder frame để tạo lực căng giữ film holder đúng vị trí.

Mình dùng bellows Wista Trung Quốc mua trên ebay, nhưng mình nghĩ Universal Bellows của Chamonix sẽ là lựa chọn tốt hơn. Giá cao hơn, nhưng có sẵn frame gắn kèm. Sẽ phải redesign cách gắn bellows. Bellows Wista vẫn có thể dùng ổn, nhưng mình cần thiết kế cách gắn tốt hơn nhiều. Mình không khuyến nghị dùng cách gắn hiện tại của mình. Mình vẫn nghĩ Chamonix (đã gắn sẵn frame) là hướng nên chọn.

Remix và share alike.
