Vòng ren đui đèn dạng vặn: E27 + E14 (Threaded Socket Ring)
Bộ vòng ren vặn cho đui đèn E27 và E14 khi bị thiếu vòng siết. Có 2 chuẩn ren: Ø40.2 mm pitch 2.4 mm và Ø39.0 mm pitch 2.1 mm; kèm file nguồn freeCAD để tùy chỉnh theo kích thước cần dùng.
Mô tả
Mình có vài đui đèn dự phòng, nhưng tiếc là đa số bị thiếu vòng ren để vặn cố định vào đui.
Mình xác định được 2 kiểu ren hơi khác nhau. Một loại có đường kính ngoài 40.2 mm và bước ren (pitch) 2.4 mm. Loại còn lại có đường kính 39.0 mm và pitch 2.1 mm.
Có kèm file nguồn freeCAD để mọi người dễ chỉnh thiết kế theo pitch và đường kính khác, nếu cần.
Mình đã thêm bản vẽ thứ hai cho đui E14. Pitch là 2.0 mm.

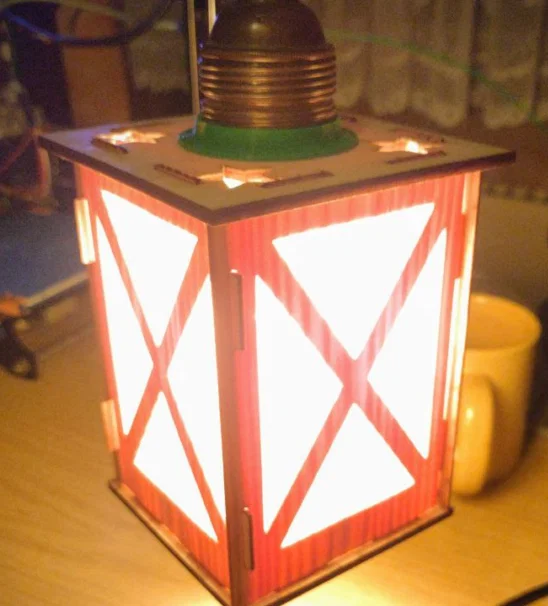

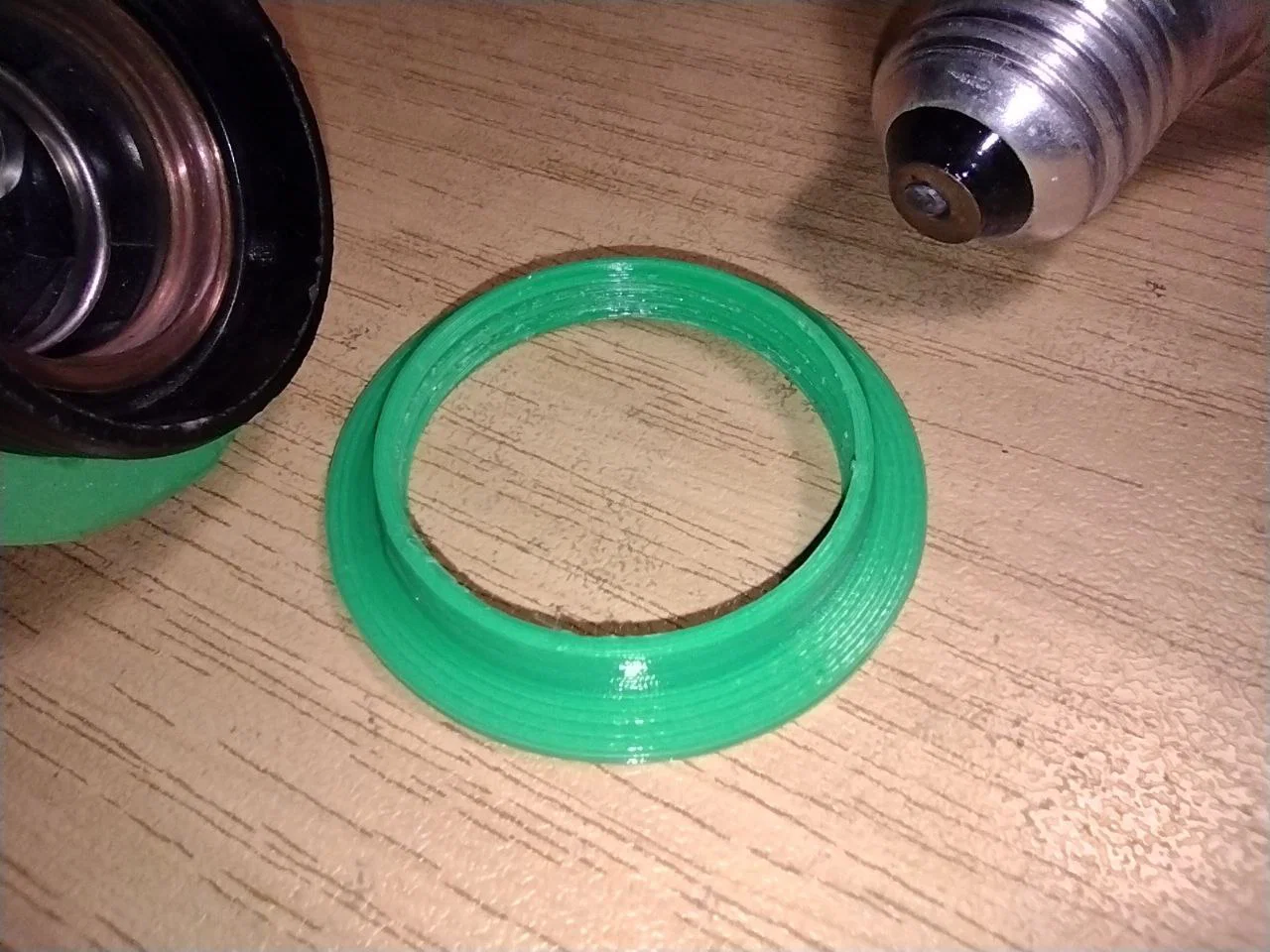

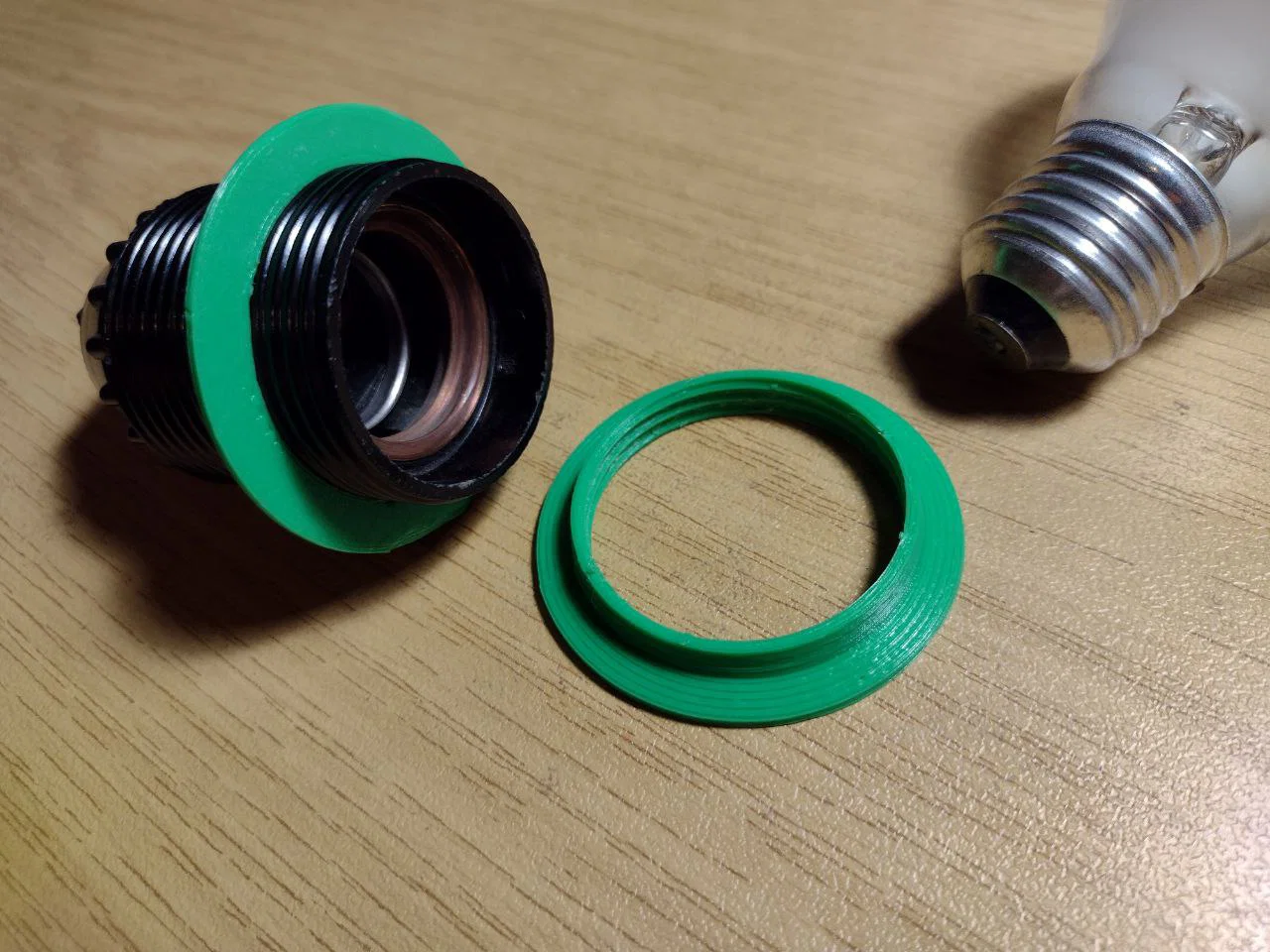

Dùng filament màu xanh lá như trong ảnh nhìn hơi "lạc quẻ".
