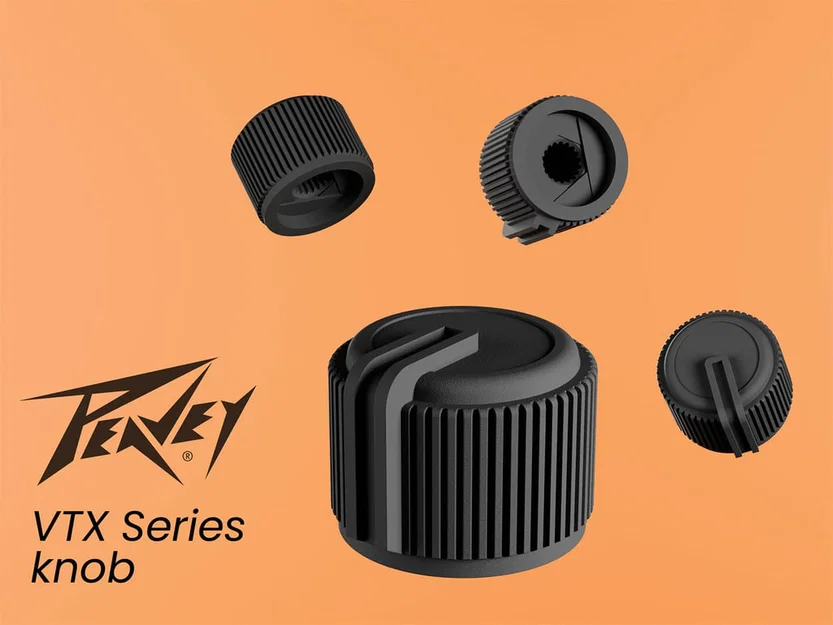

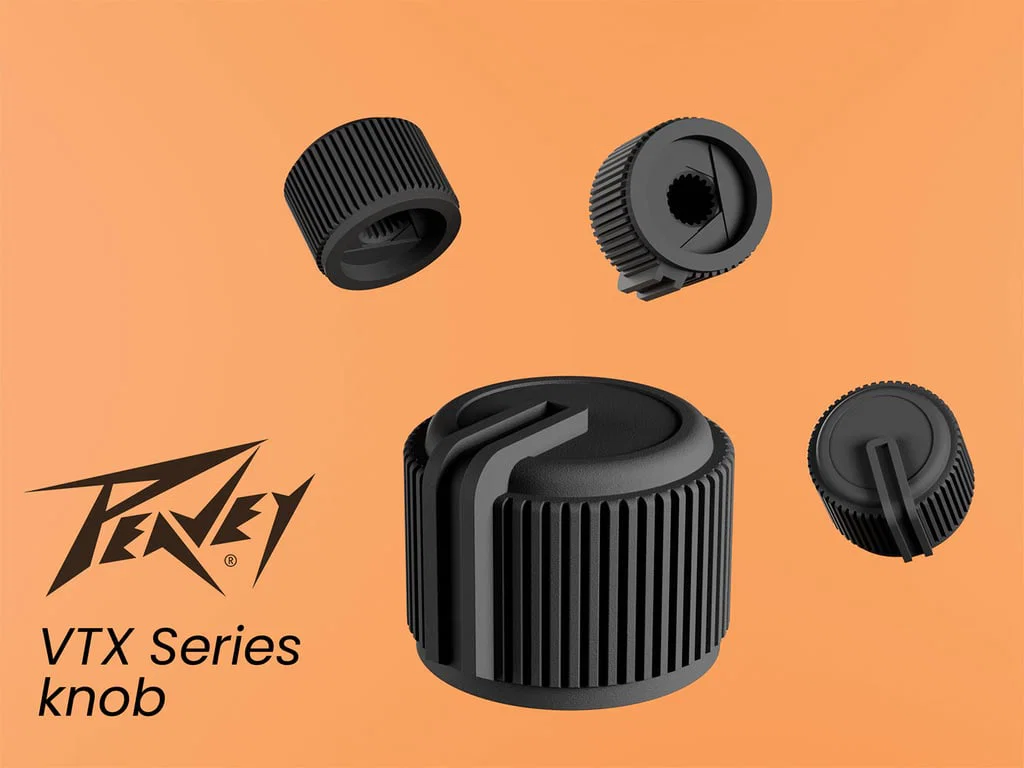

Núm vặn thay thế cho Amply Peavey dòng VTX
Núm vặn thay thế được thiết kế ngược từ núm gốc của amply Peavey VTX series. Thiết kế tối ưu không cần support, có sẵn hai tùy chọn đường kính lỗ để bạn lựa chọn cho vừa với trục biến trở của mình.
Mô tả
Mình đã thiết kế ngược (reverse engineer) núm chỉnh cho chiếc amply này theo yêu cầu của một người bạn cần thay thế cho chiếc "Peavey VTX series guitar amplifier". Mình dùng núm gốc để lấy số đo chính xác, hy vọng là món này cũng sẽ hữu ích với mọi người.
Núm này được thiết kế để không cần dùng support. Phần lỗ bên trong đã được tối ưu hóa bằng kỹ thuật in bắc cầu (bridging).
Mình đã in bản tiêu chuẩn bằng nhựa PLA và thấy nó khớp rất khít với trục 6mm của một chiếc biến trở thông dụng. Tuy nhiên, có thông tin phản hồi là nó hơi chật khi lắp vào amply, nên mình đã làm thêm một bản có lỗ rộng hơn (rộng hơn 0,75mm) để các bạn dễ lắp ráp. Bạn có thể in thử xem loại nào phù hợp với máy in và trục núm của bạn nhé.
Mình có đính kèm cả file CAD (SolidWorks) bao gồm cả hai cấu hình trên.
Đừng quên để lại phản hồi sau khi in xong nhé!
