Bộ Thước Dò Bán Kính (Radius Gauge Tool)
- Lượt tải
- 178
- Lượt thích
- 53
- Lượt coi
- 1.018
- Bản remix
- 0
- Bình luận
- 0
File 33 2,7 MB
- Bolt_1776529598.stlSTL · 216,5 KB
- Frame_1776529599.stlSTL · 359,5 KB
- R1-5_1776529600.stlSTL · 43,6 KB
- R1_1776529601.stlSTL · 23,7 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #310141
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả
Dùng để đo/bắt gauge bán kính theo bước 0.5mm. Bắt đầu từ bán kính 1mm và tăng dần tới 16mm.
Printing:
In tất cả các phần theo đúng orientation như file đã cho với layer height 0.2mm. Không cần support. Nếu bạn bị khó bám bàn in (bed adhesion), có thể cần thêm brim cho phần frame.
Assembly:

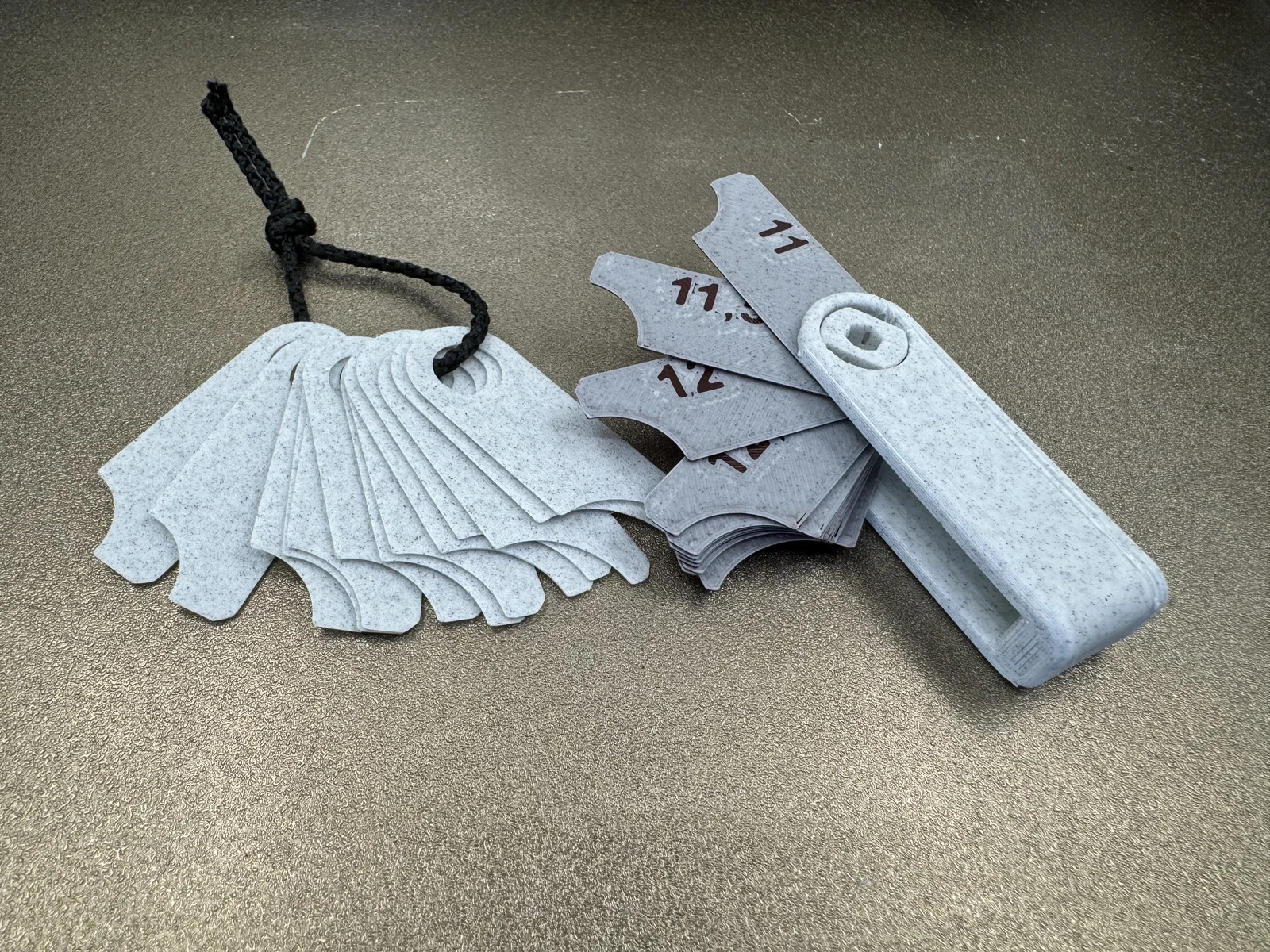

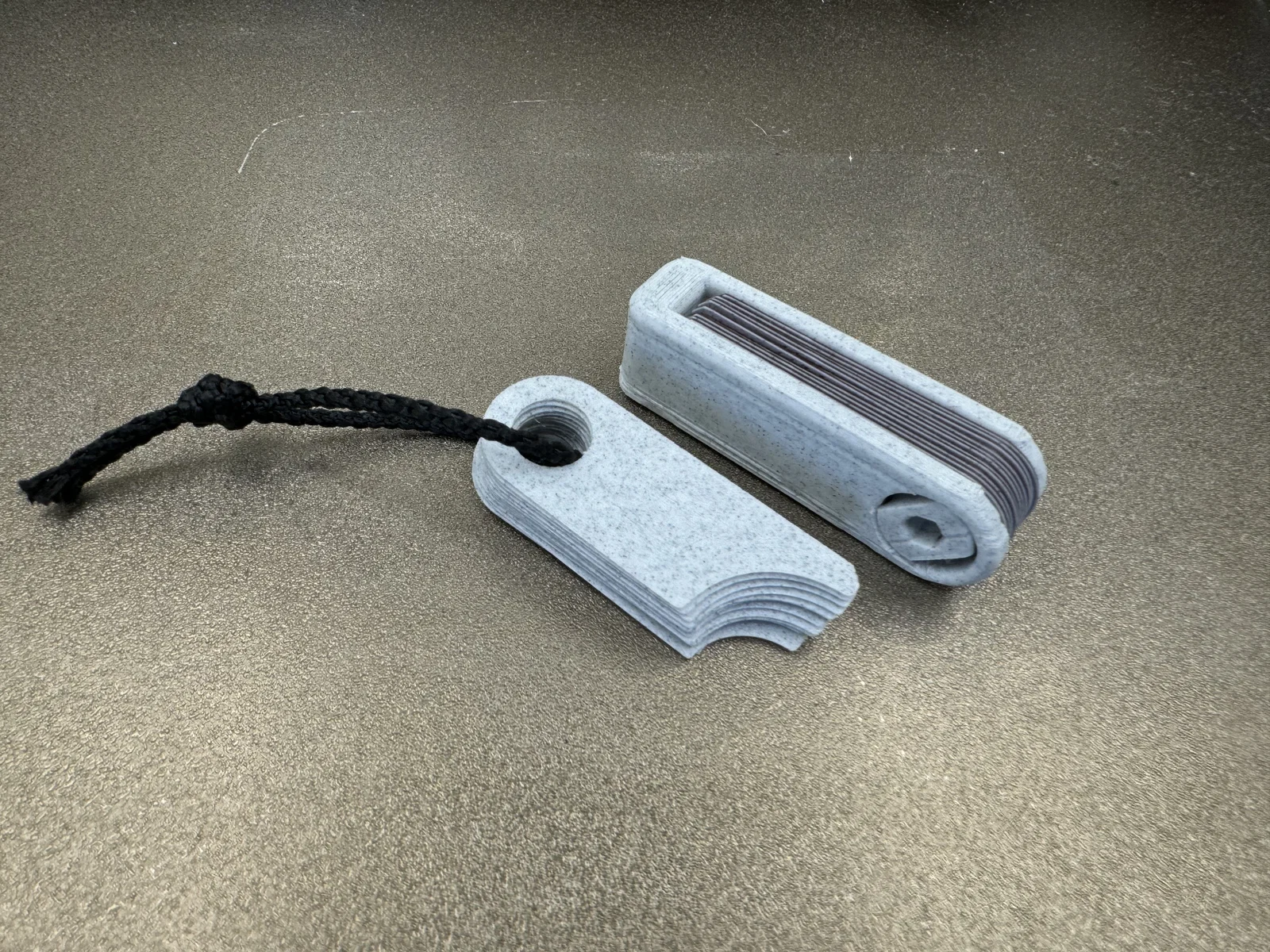

Frame chứa được 11 lá gauge (gauge blades). Nếu bạn không muốn dùng frame, các lá gauge cũng dùng rất ổn khi xỏ vào một sợi dây, kiểu như làm móc chìa khóa.
Note:
Các bán kính dưới 5mm hay bị “phồng” ở các góc (kiểm tra pressure advance). Việc này có thể làm các size nhỏ không còn phù hợp để đo.
CHANGE LOG 03.04.2024
Thêm các bán kính từ 1mm đến 4.5mm.
Lưu ý: mọi kích thước nhỏ hơn 5mm có vẻ sẽ gần như không dùng được cho mục đích đo, vì một số máy in hay bị “phồng” ở góc (kiểm tra pressure advance).
Thông số in
- Định dạng
- stl
- Số file mô hình
- 33
- Tổng dung lượng
- 2,7 MB
- File lớn nhất
- 359,5 KB
