Giá gắn Finder Shoe Starsense Explorer cho Vixen & Bresser/ES

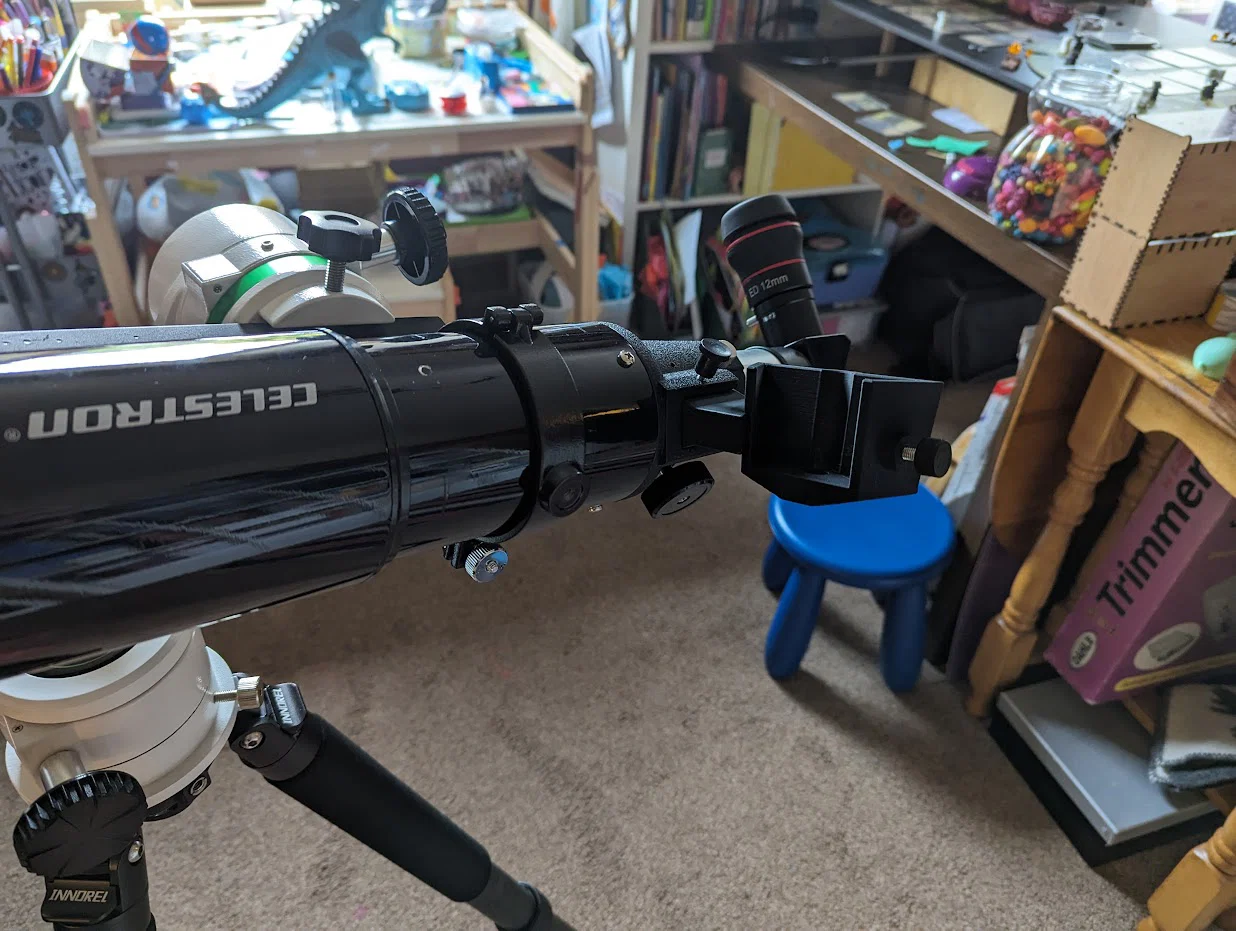

Adapter để giữ dock Starsense Explorer từ kính thiên văn Celestron.

Nên tương thích với cụm từ các mẫu LT80, LT70, LT114, Dobsonian 8", 10" và 12". Nói chung là những mẫu dùng kiểu “drop in wedge”.

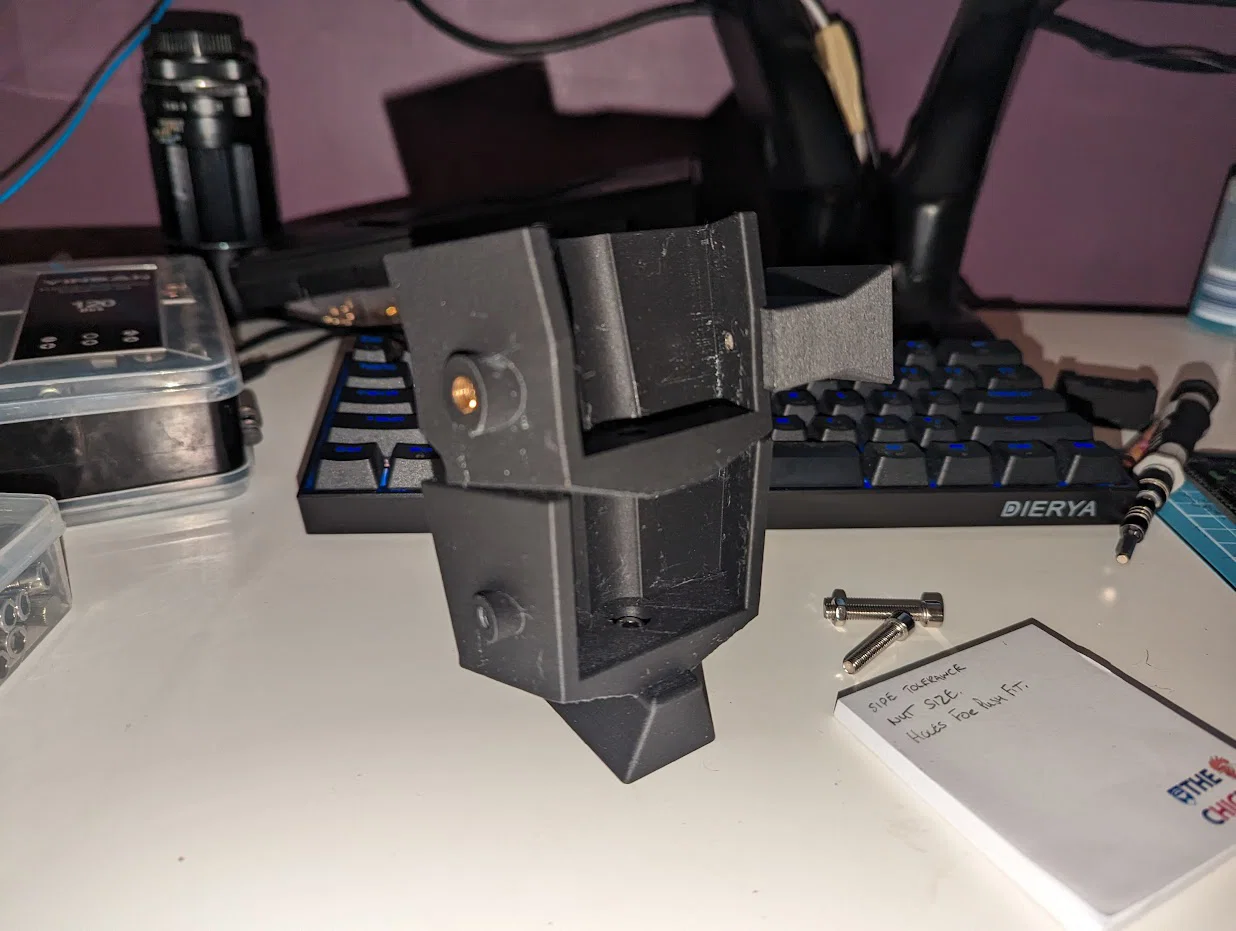

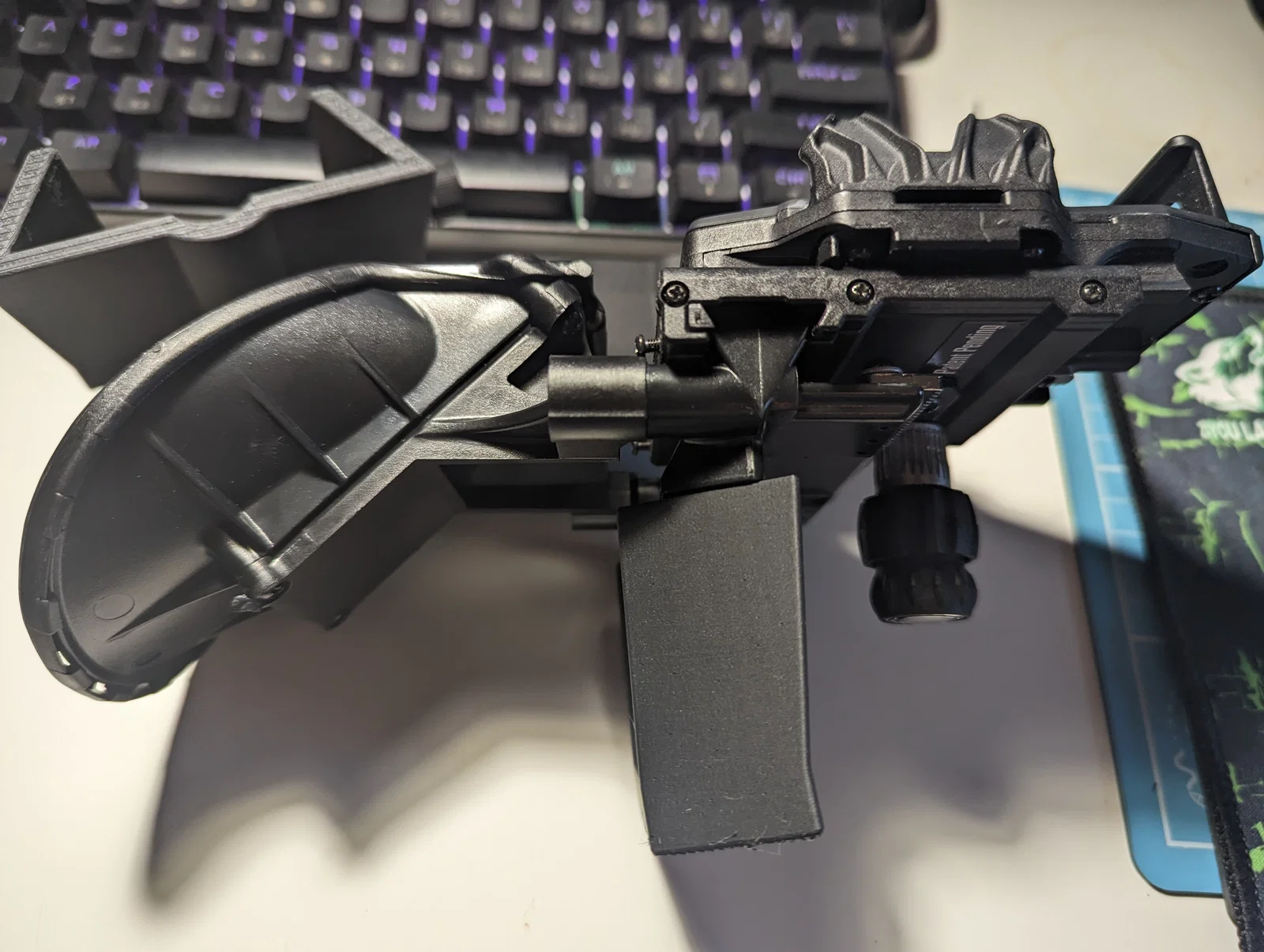

• Mình đã cập nhật lại thiết kế hoàn toàn. Giờ là bộ 3 chi tiết, cho phép gắn cụm Starsense vào finder shoe theo kiểu bắt từ đáy hoặc bắt từ hông của cụm Starsense.
• Thiết kế hơi “lạ” giúp một cái side bracket dùng được cho cả hai bên. Gắn bằng bu lông lục giác M5x35
• Có 2 thiết kế cho phần holder. Một bản dùng threaded brass inserts, bản còn lại dùng lỗ hơi undersized/kèm nut cho kiểu gắn hông.
• Kiểu bắt đáy được giữ bằng nut và bu lông lục giác M5x20 (kèm nut).
• Ren và kích thước lỗ tương thích với vít vặn tay M5 (thumb screw) đi kèm với cụm Starsense.

28.02.24: Cập nhật nhẹ thiết kế. Phần finder shoe base được sửa lại vì trước đó mình canh theo cả 2 ống kính của mình, nhưng sau mới phát hiện là không phải ống nào cũng vừa. Thiết kế mới tương thích hơn. Đồng thời sửa để nut có thể nằm ở phía mount hoặc phía shoe. Cái này sẽ tiện nếu bạn muốn gắn nó lên (ví dụ) vixen dovetail.

29.09.2024: Cập nhật finder base để bo mượt một số góc và tăng tolerance cho nut. Nut không cần giữ bằng ma sát nữa nên lắp dễ hơn.

13.10.2024: Thêm base cho người dùng Finder Shoe của Bresser/Explore Scientific. Cảm ơn SecondTimeAround đã hỗ trợ để làm được phần này!

17.10.2024: Tăng thêm tolerance cho nut trên base.

20.10.2024: Cập nhật thiết kế các holder. Bản cũ bị quá ngắn nên không dùng được threaded brass inserts dài 10mm. Mình kéo dài thêm 1.5mm để dùng được và cần chỉnh nhẹ phần side holder. Vì side holder đã chỉnh nên các “nutty holders” cũng được chỉnh theo.

23/10/2024: Cập nhật holder lần nữa. Trước đó có một hốc cho hex nut vừa khít với đầu bu lông lục giác mình đang có. Mình đặt thêm bu lông thì đầu to hơn chút nên không vừa, nên mình đổi lỗ thành hình tròn và làm lớn hơn một chút.

Các thiết kế cũ vẫn được giữ lại để tham khảo lịch sử.

Có 3 thành phần:

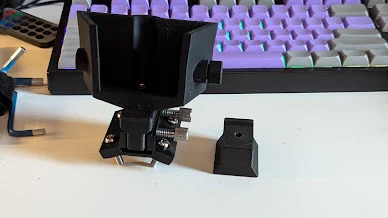

• Dovetail bases: gắn từ dưới bằng bu lông lục giác M5x20.

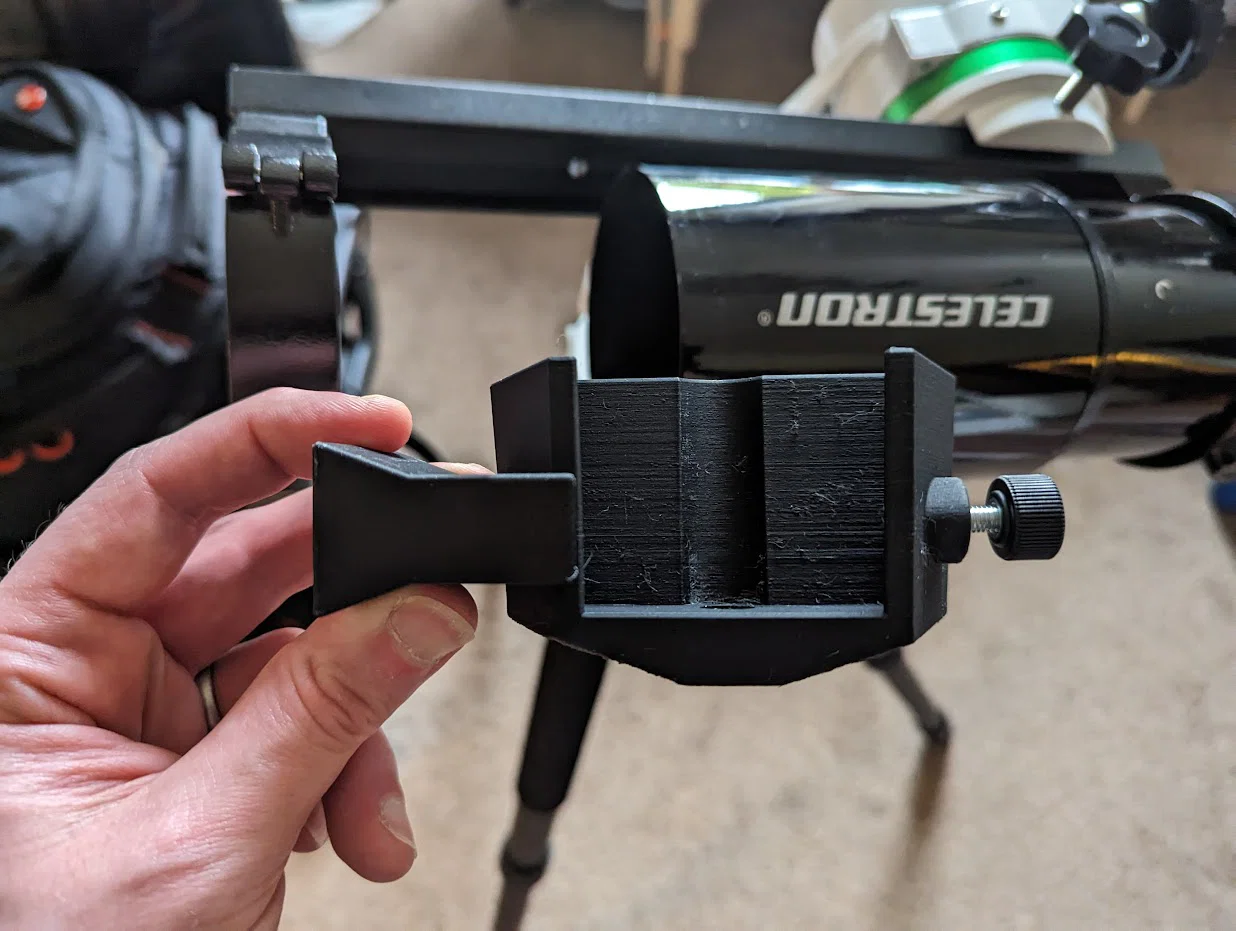

• Side attach bracket: đối xứng gương nên dùng được cho cả bên trái (LHS) và bên phải (RHS). Có một bản nhận threaded brass inserts và một bản dùng lỗ undersized + lỗ cho nut.

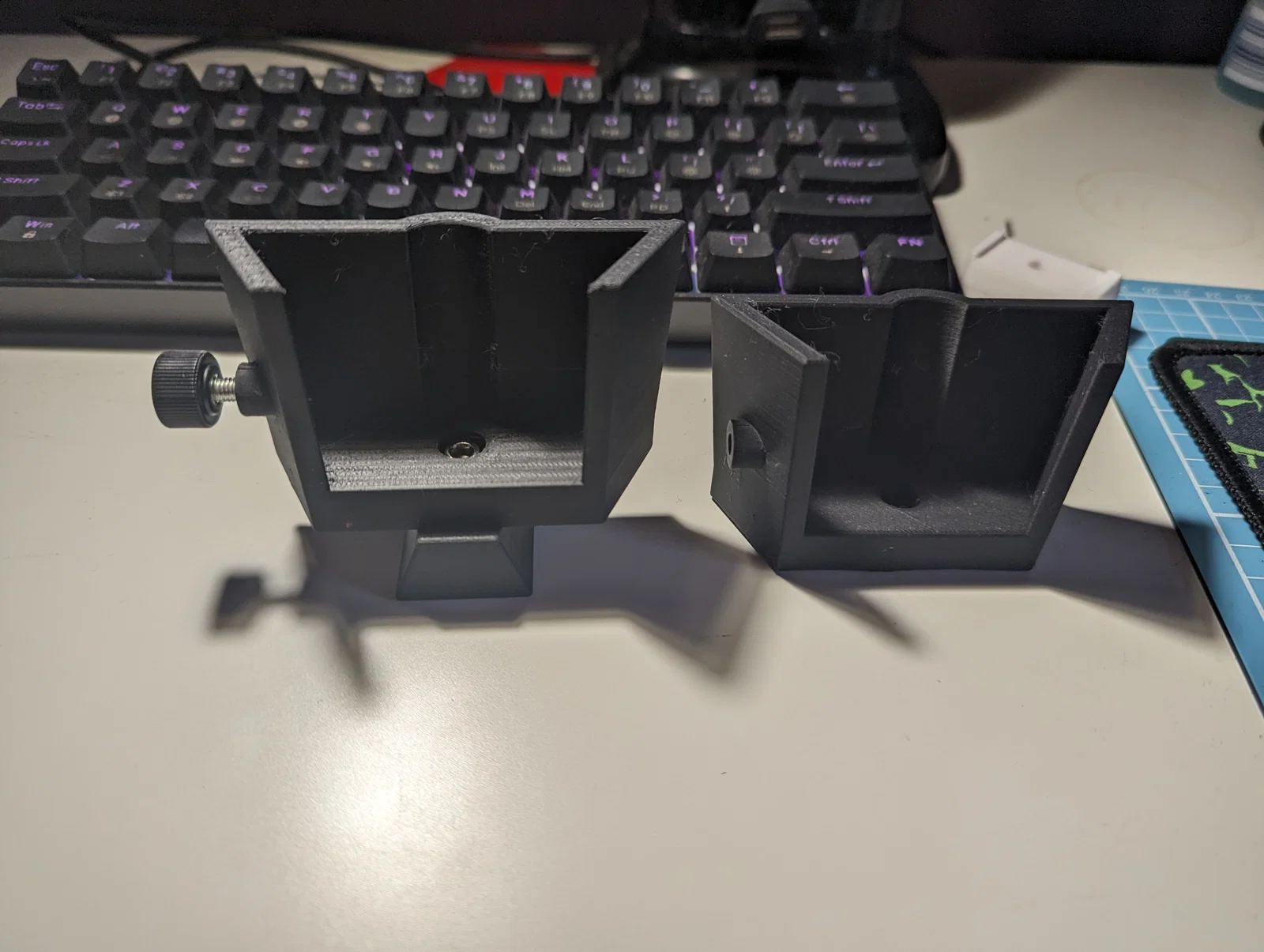

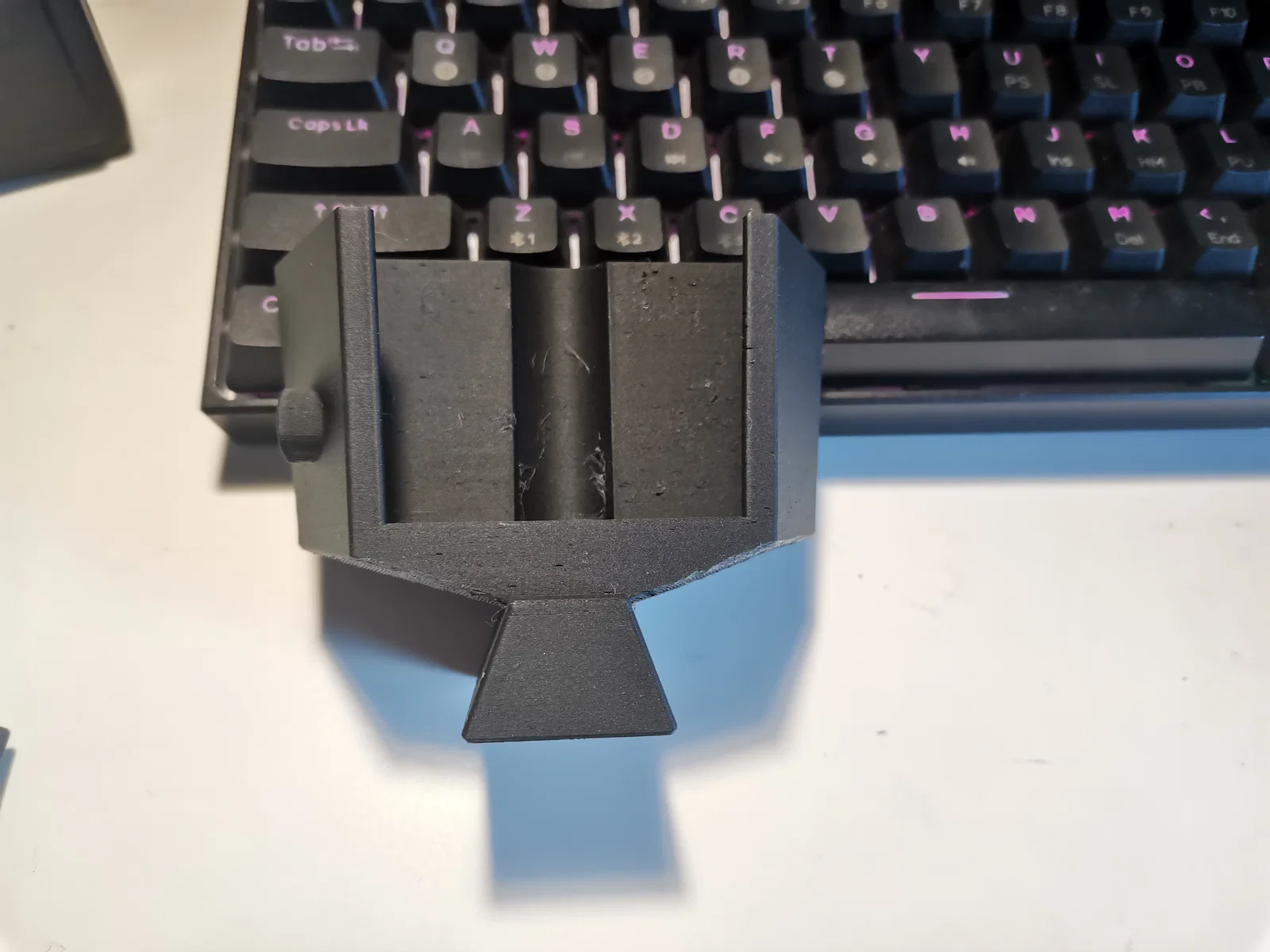

• Starsense Unit Holder/dock: giữ cụm Starsense. Có bản đáy vát nhìn “bắt mắt” khi đi chung với dovetail dưới, và bản đáy phẳng để đứng vững hơn một chút.

Phần đế bên trong và phần trên được làm nghiêng để ăn khớp đẹp với dock Starsense. Nếu bạn muốn các mặt này nhìn mịn/đẹp thì mình gợi ý (trong Prusa Slicer) dùng lệnh ‘Place on Face’ ở mặt trên của chi tiết, rồi xoay 180 độ và in với supports “on build plate only”. Cách này sẽ làm mặt đáy hơi thô, nhưng thường cũng không ai để ý.

Mình thấy chạy ổn nhất với PLA ở 0.15mm.
