Mình tạo ra một bộ inlay dạng modular cho vali dụng cụ Pelican 1560 của mình – in được trên các máy kiểu i3.

==== Đây hiện vẫn đang là WIP ====

Mình đã làm và dùng hệ inlay này hơn hai năm rồi, nên mình quyết định đã tới lúc chia sẻ thiết kế, dù hiện tại mình vẫn đang tiếp tục hoàn thiện.

Tất cả các chi tiết đều được tách thành những phần nhỏ, dễ in trên máy in nhỏ (bed 150x150 mm là đủ). Các phần được bắt lại với nhau bằng vít M3 sink head. (Bạn sẽ cần một cây lục giác đầu bi/loại bẻ góc để siết vít khi lắp.)

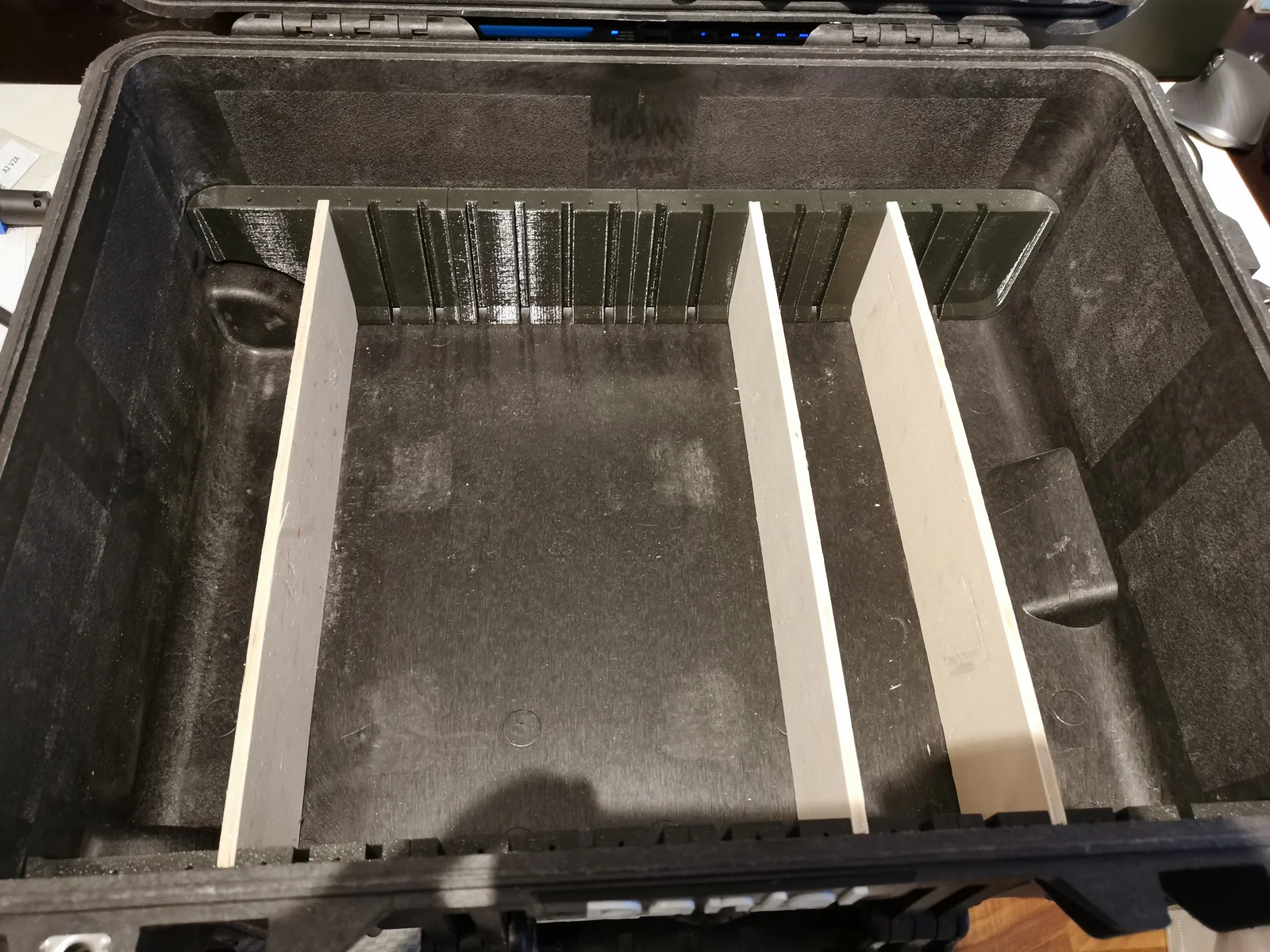

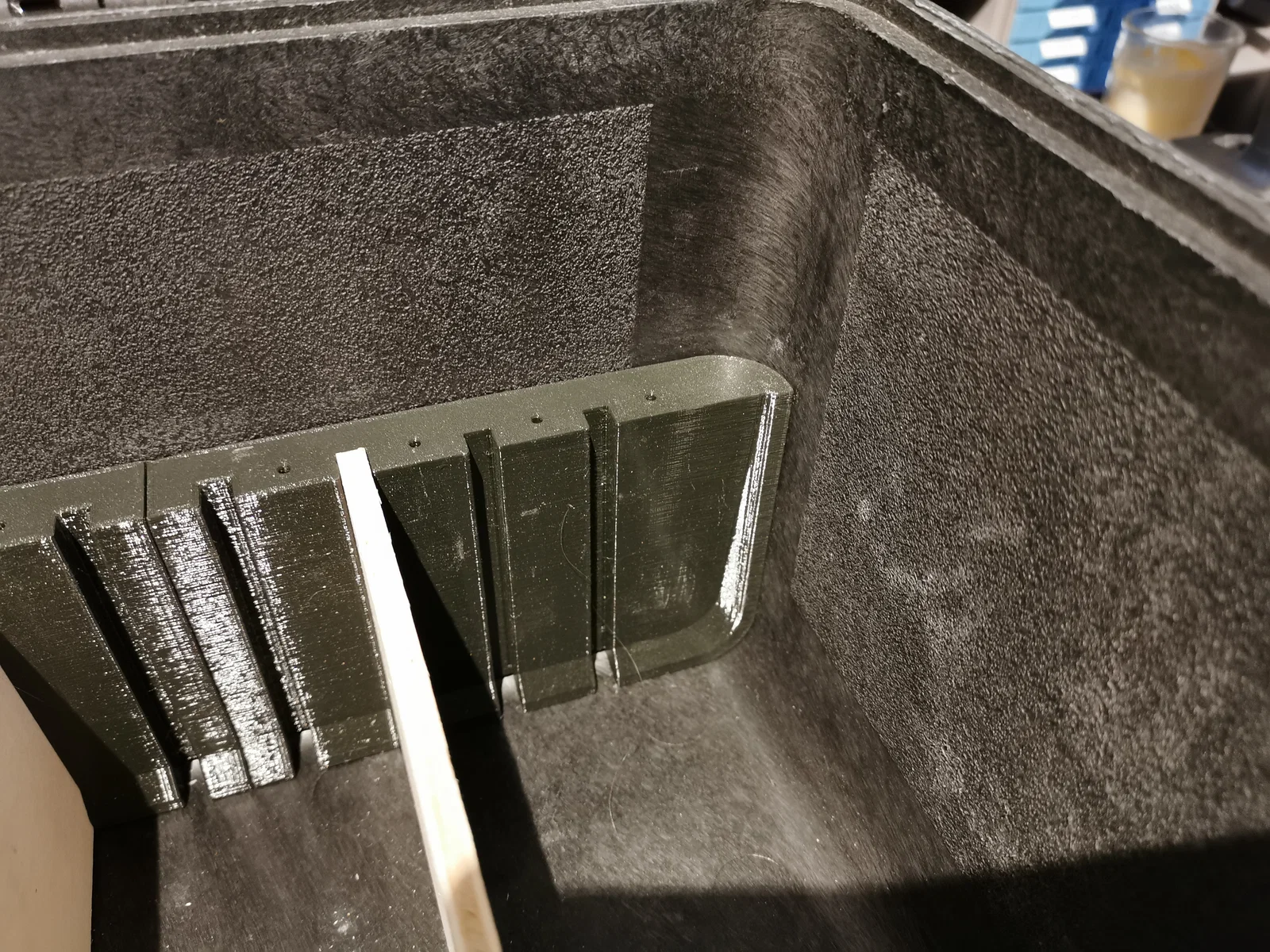

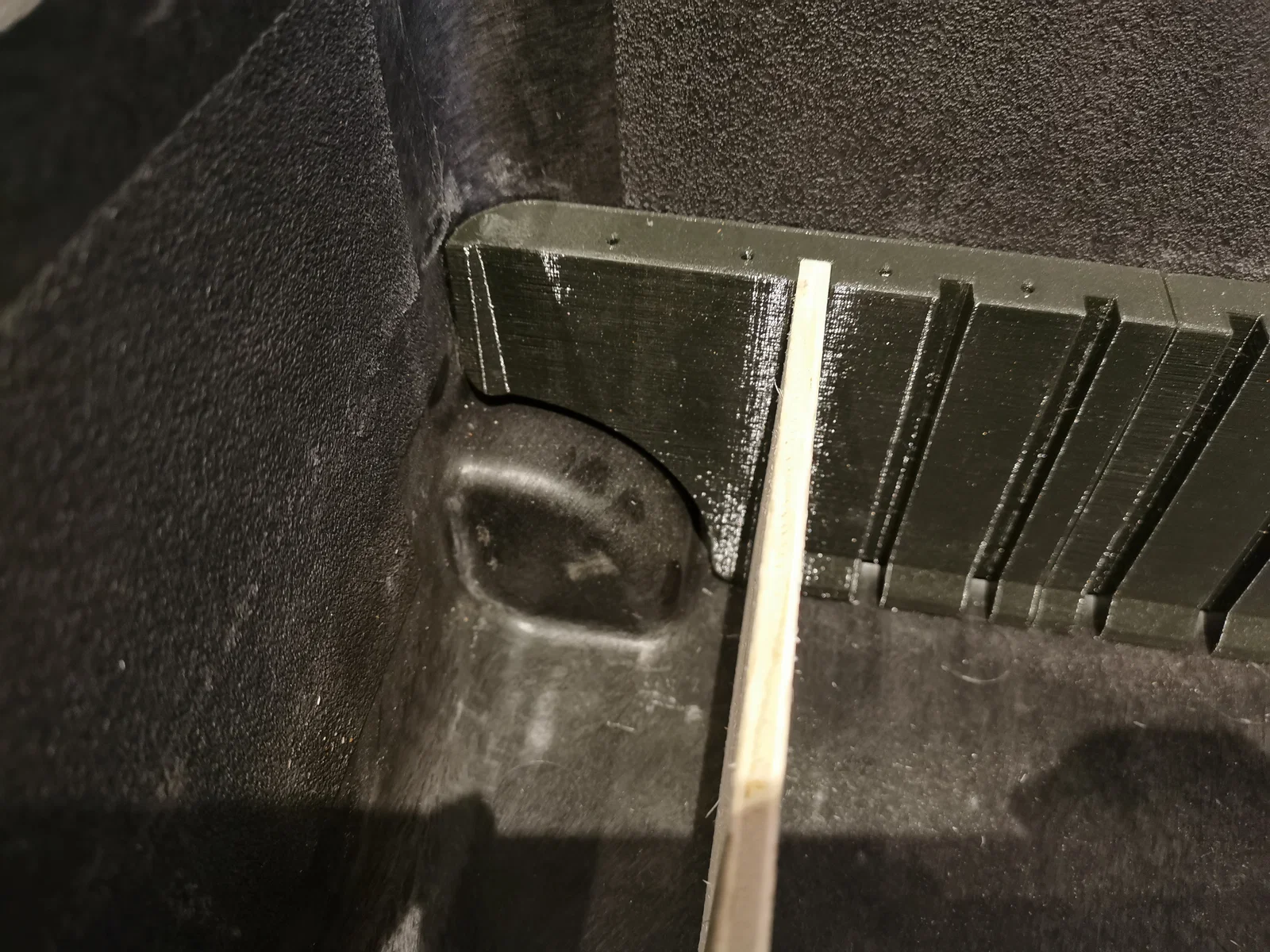

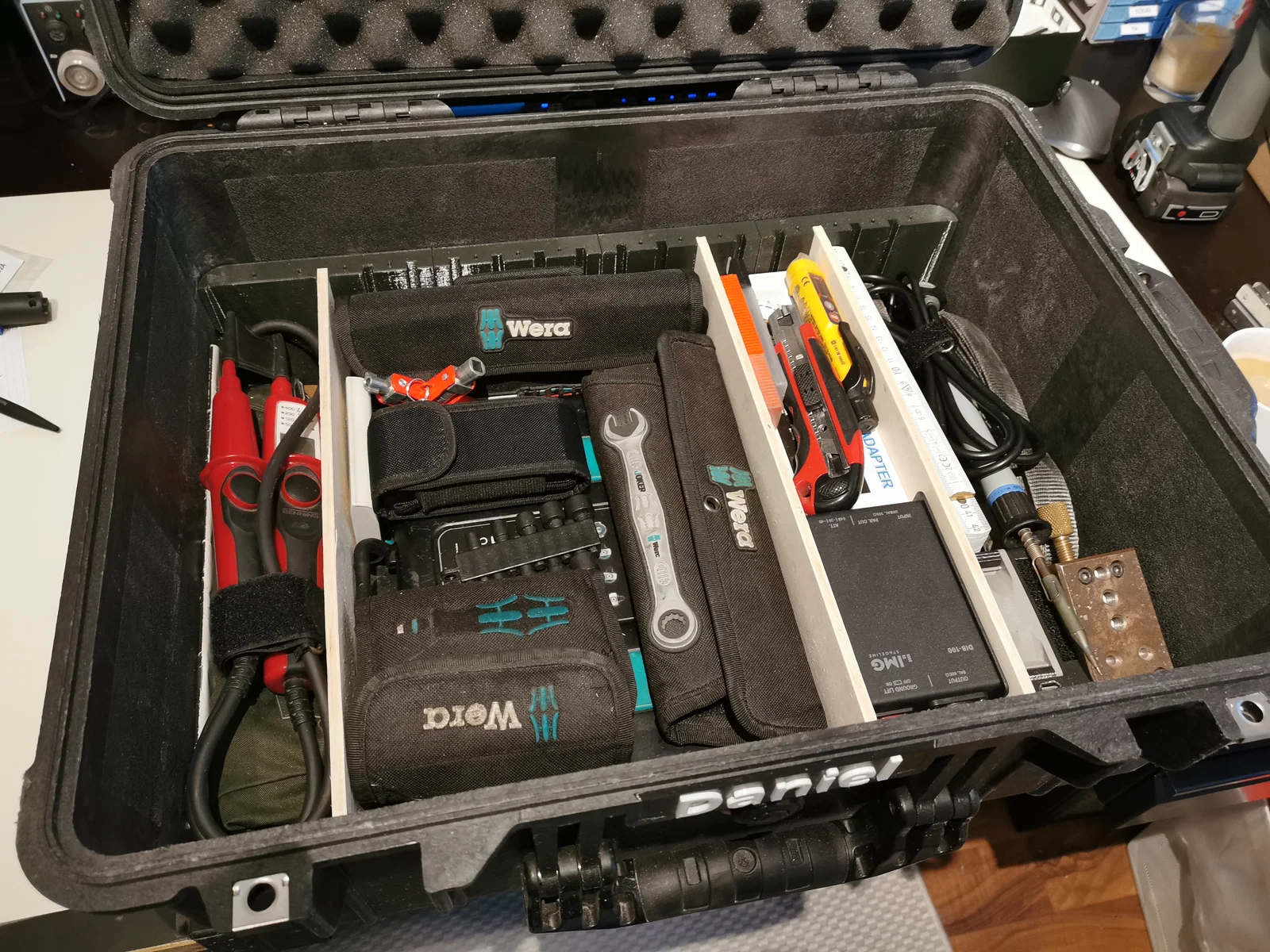

Modular Base Grid

Khung lưới base modular được giữ cố định bằng các tấm vách ngăn (divider boards), kích thước 95x360 mm và làm từ ván ép 6mm. Các rãnh (slots) đã được chỉnh lại cho thẳng để các tấm plywood là hình chữ nhật. Khung base grid có các lỗ phía trên để tuỳ biến thêm nếu cần.

Tất cả các phần của base grid được khuyến nghị in theo hướng top down. Mình dùng layer height 0.2 mm với nozzle 0.4mm, 3 perimeters và 20% gyroid infill.

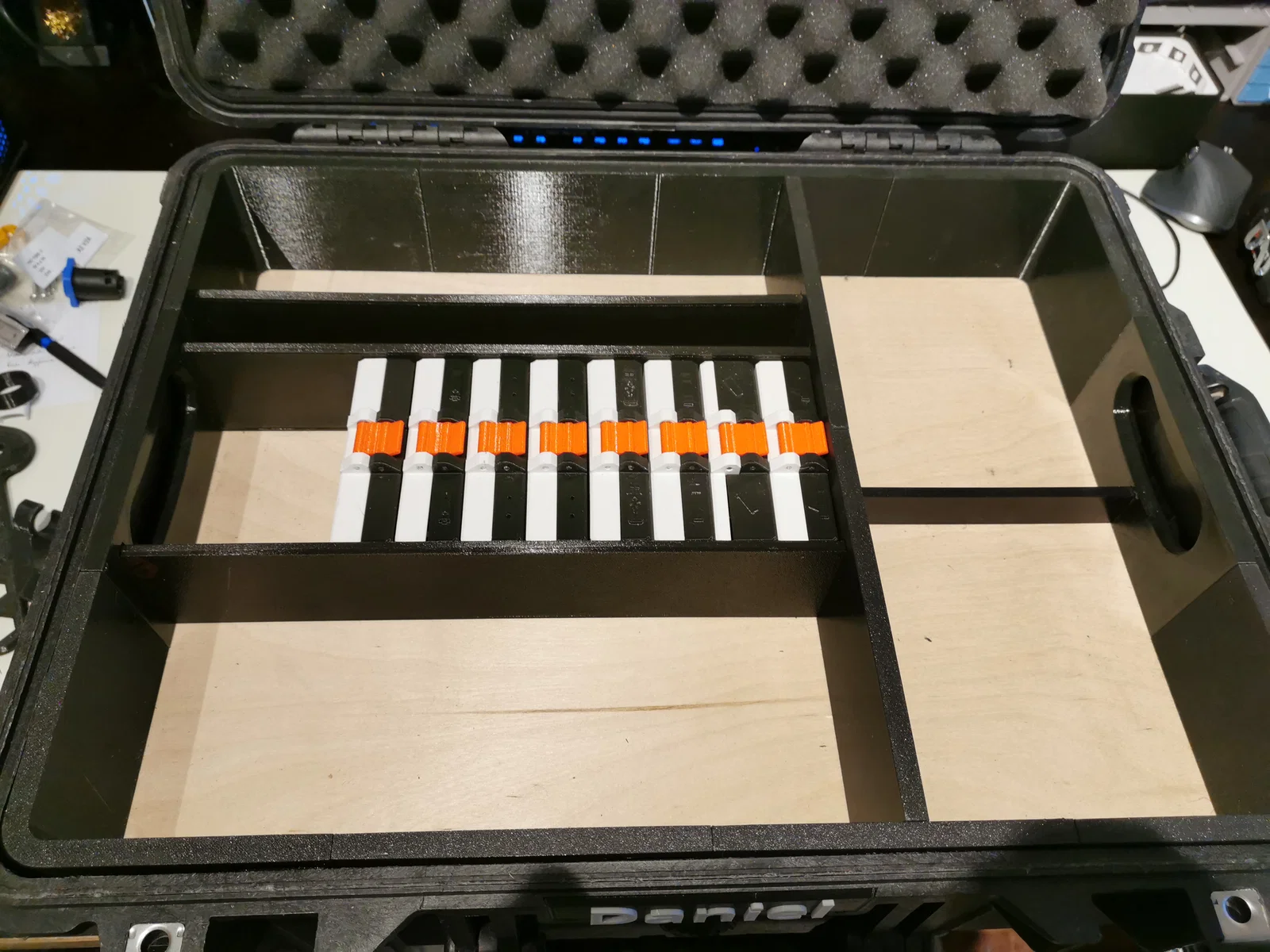

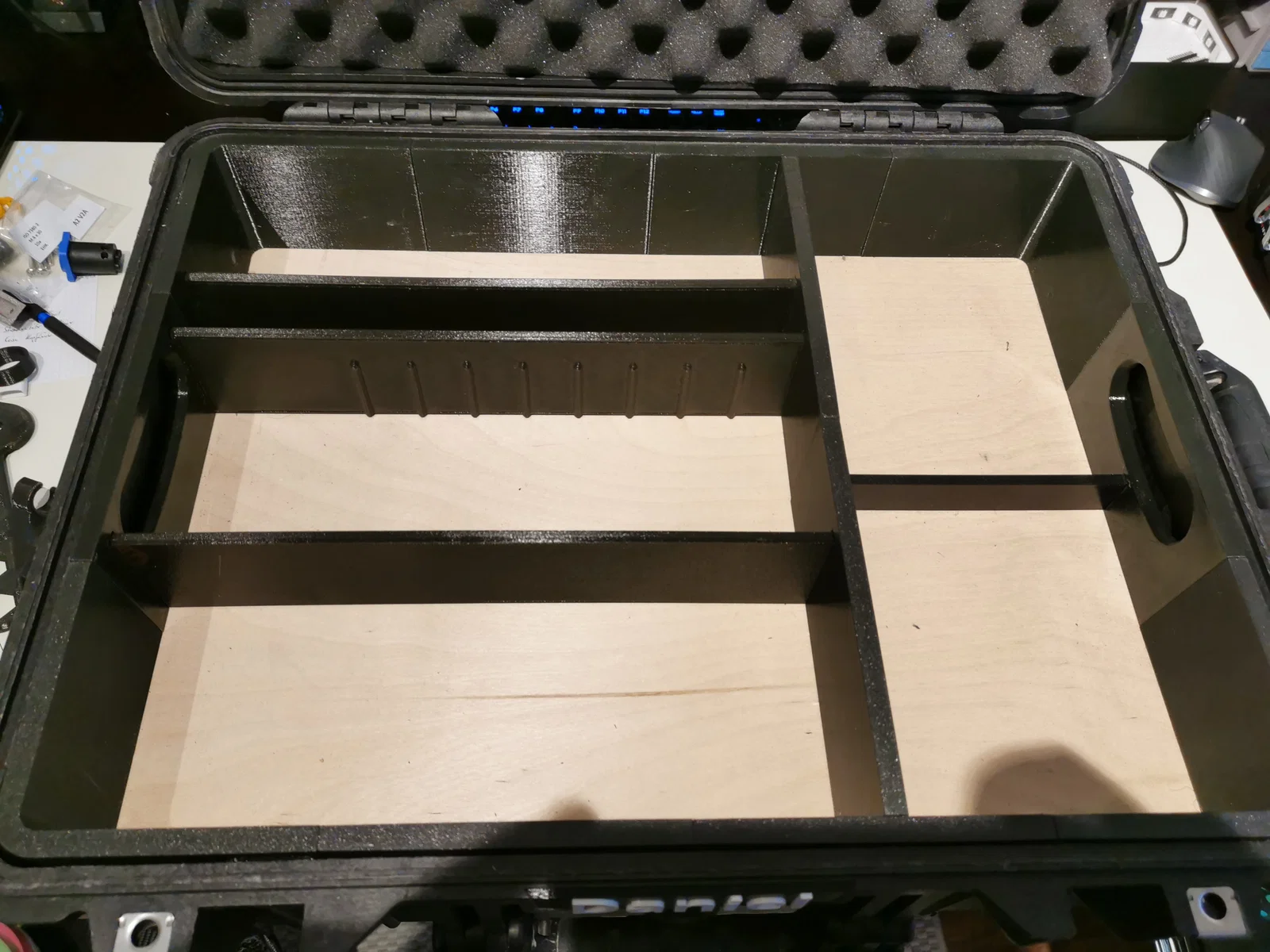

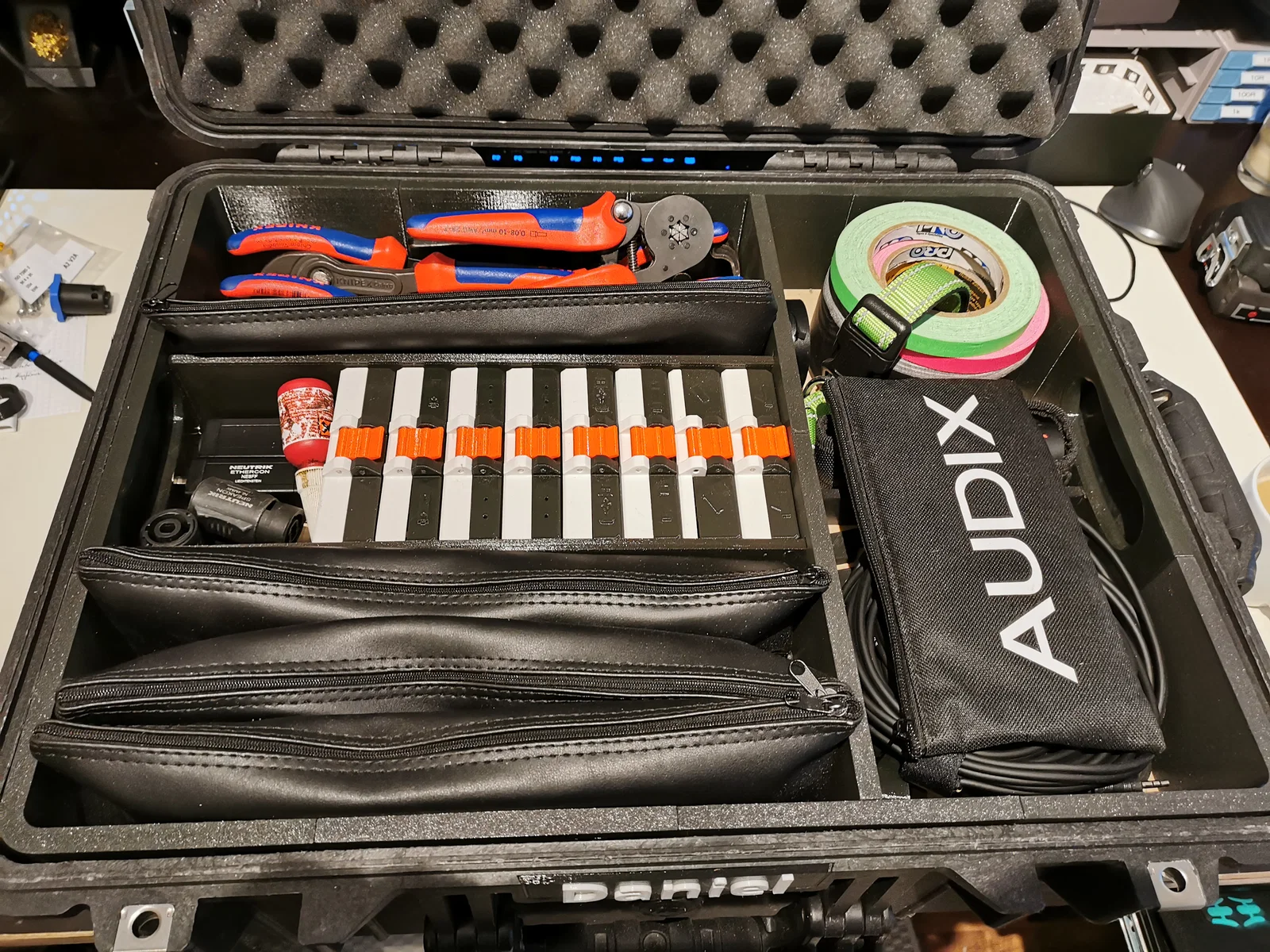

Removable Tray Grid

Khay (tray) này được thiết kế theo nhu cầu của mình khi làm kỹ thuật sự kiện; để tối ưu không gian, mình quyết định không làm nó modular.

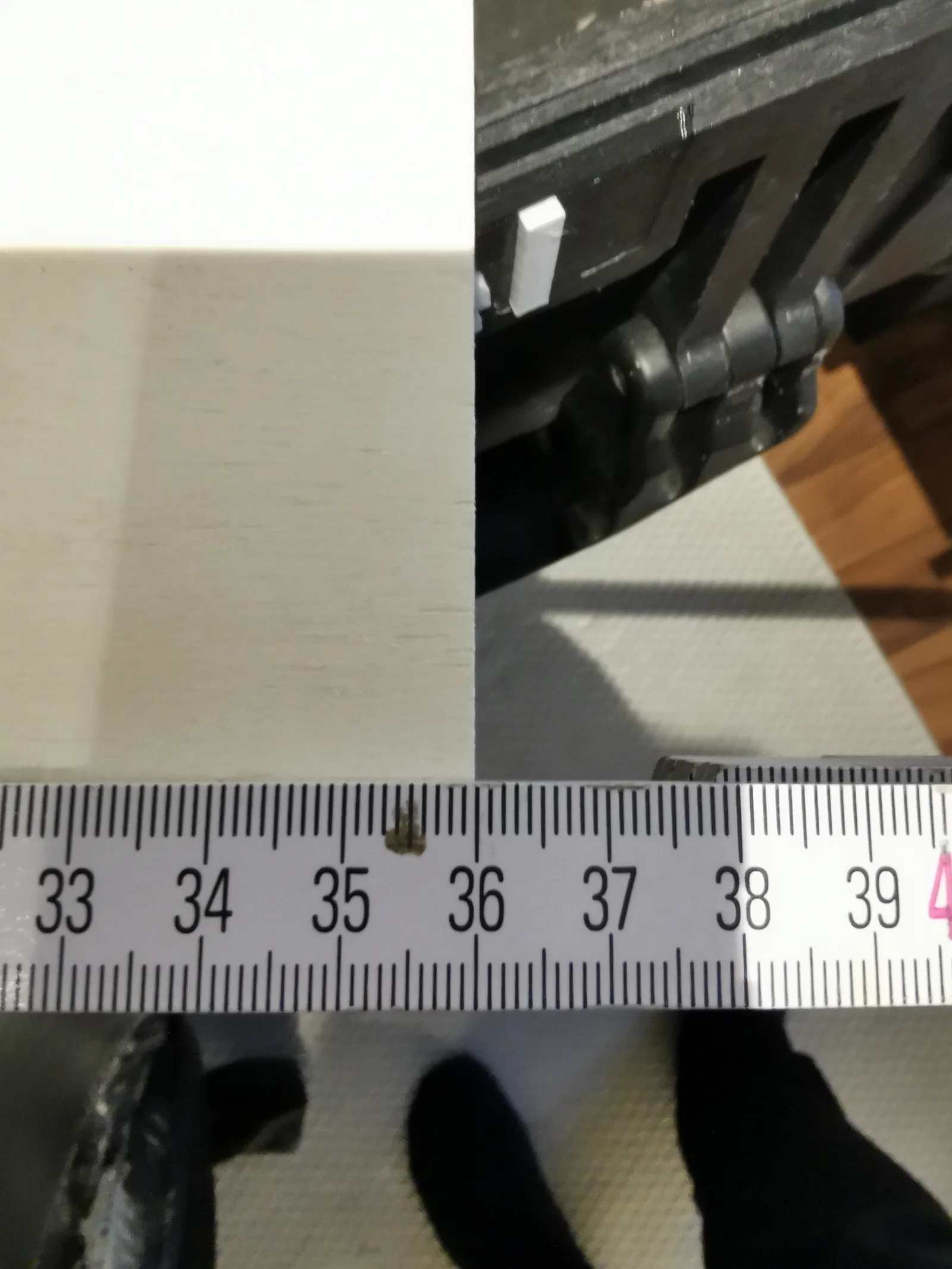

Khay được dựng trên một tấm plywood 6mm kích thước 512x385mm. Hiện mình đang làm phần lỗ bắt (mounting holes), mình sẽ cung cấp bản vẽ hoàn chỉnh (mình sắp đặt cắt laser một tấm mới). Tạm thời mình dùng các drill guides (bạn sẽ thấy file đính kèm).

Tất cả các phần (trừ phần grips) được khuyến nghị in theo hướng top down. Các tấm grip panels thì nên đặt mặt ngoài úp xuống (outside down). Mình dùng layer height 0.2 mm với nozzle 0.4mm, 3 perimeters và 20% gyroid infill.


Tray Drill Guides

Mình tạo một bộ drill guides để khoan tất cả các lỗ lên tấm board cho tray. Các lỗ ở thành ngoài là đối xứng, nên bạn có thể dùng chi tiết góc (corner parts) cho góc đối diện. Ngoài ra các chi tiết góc còn dùng để bo tròn góc để vừa khít với case.


Do model này khá phức tạp nên mình sẽ không upload bất kỳ configurator nào. Nếu bạn muốn chỉnh sửa một số phần thì cứ nhắn tin cho mình nhé.
