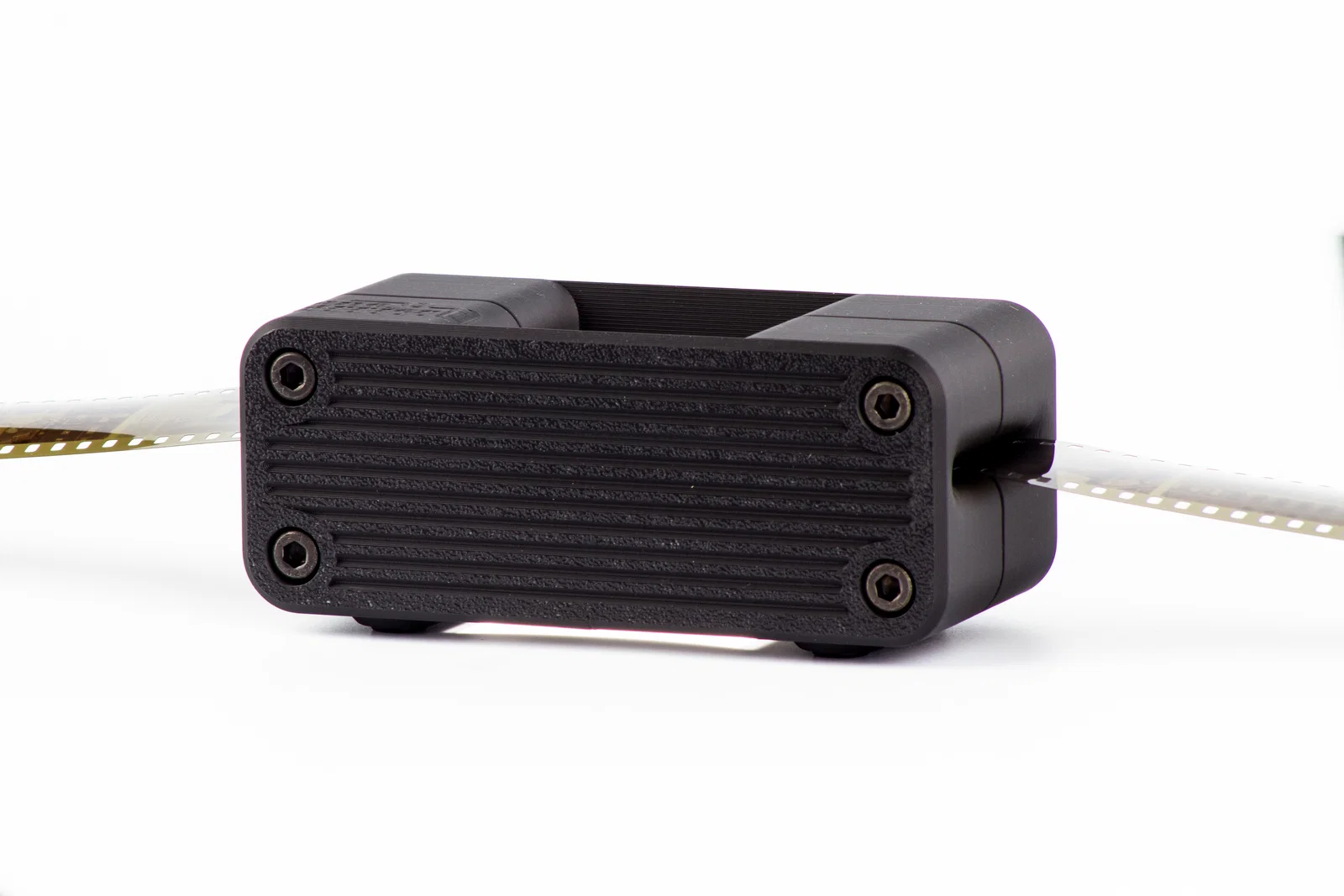

toneCarrier Film Carrier cho DSLR scan film 35 mm (có sprockets!)

Cách dễ nhất để bắt đầu camera scanning.

Bạn có cả đống hộp negative cũ muốn lưu lại mà cứ để hoài chưa làm? Bạn cũng ngán mấy cái flatbed film scanner đời cũ, chậm rì, scan vài cuộn là mất cả tiếng đồng hồ?

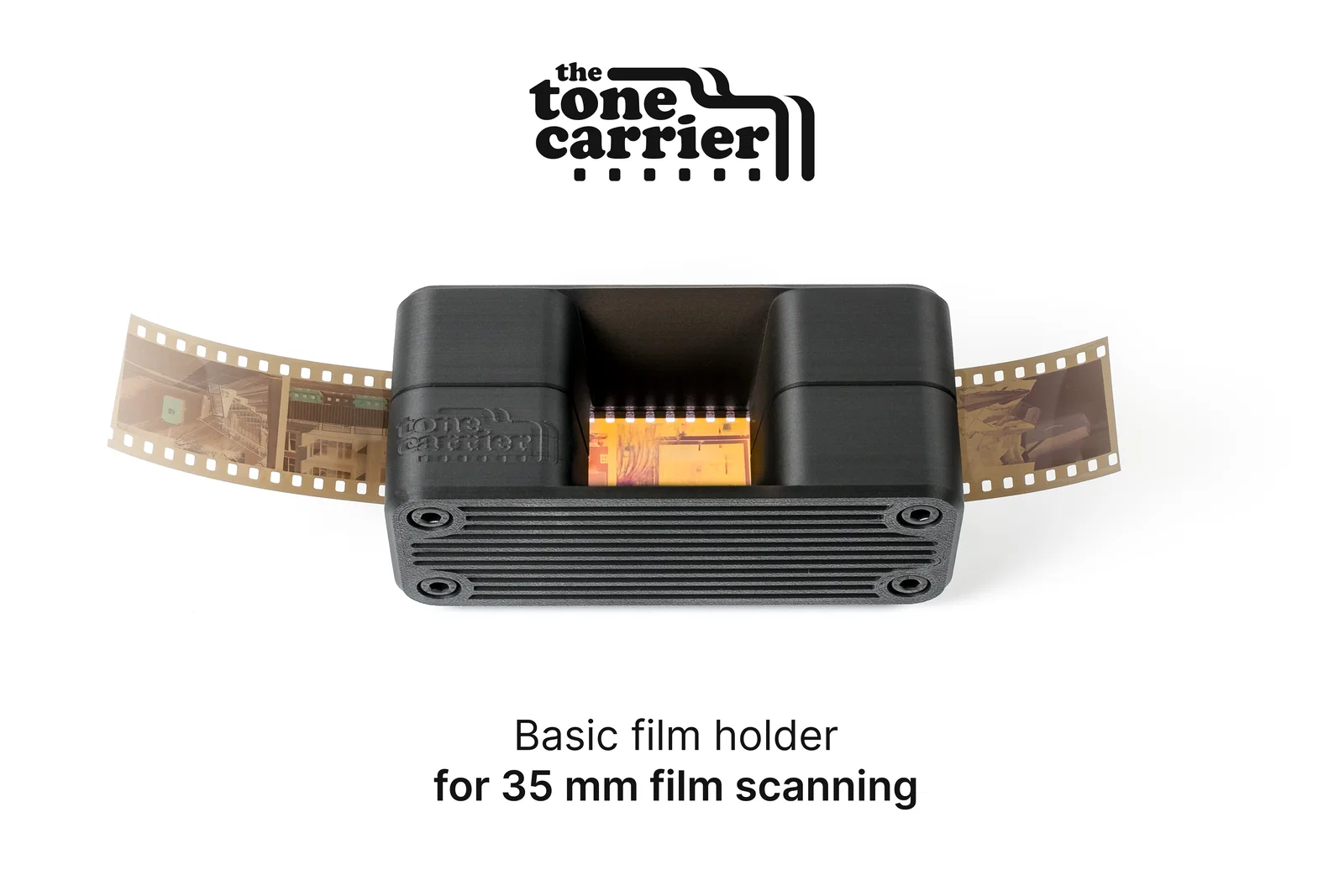

toneCarrier Basic Film Carrier có thể đúng thứ bạn cần! Nếu bạn đã có DSLR hoặc mirrorless và tripod, bạn chỉ cần in nhanh tầm 2 tiếng, thêm vài con ốc là có thể bắt đầu scan nguyên cuộn trong thời gian ngắn. Chỉ việc in, lắp, đẩy film vô và scan gọn lẹ, khỏi lằng nhằng!

Mô tả

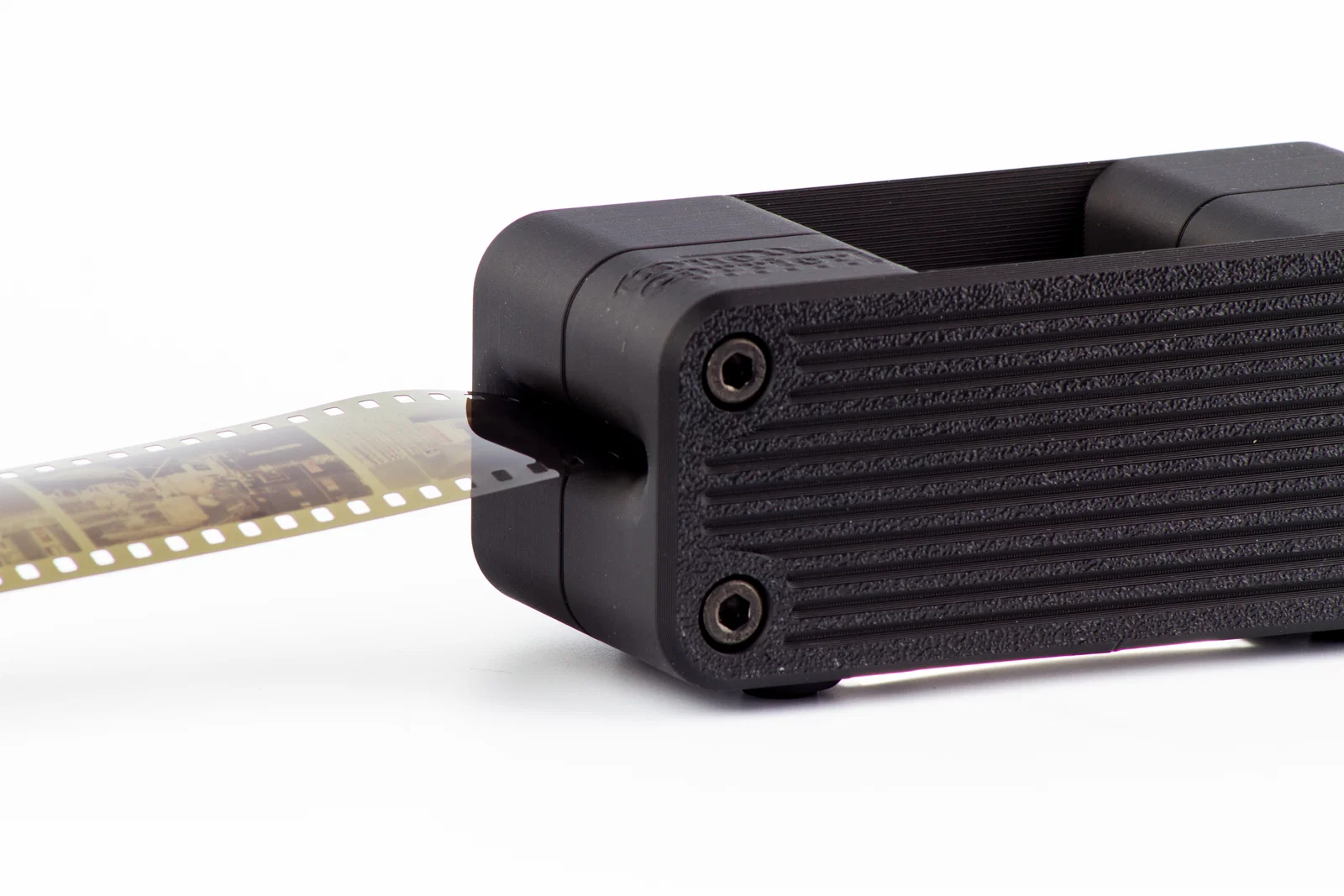

Carrier này có hình học film channel được thiết kế riêng và đã được kiểm chứng, đảm bảo giữ film phẳng và thẳng hàng. Film channel siêu rộng sẽ để lộ sprocket holes mặc định, nên bạn có thể scan gần như full bề ngang của dải film!

Thiết kế cũng đặt độ an toàn cho film lên hàng đầu — không có phần nào của toneCarrier chạm vào negative quý của bạn ngoài một đoạn rất nhỏ ở sát mép film. Khoảng hở rộng xung quanh negative đảm bảo hình ảnh luôn an toàn và không bị trầy xước.

Ngoài ra còn có vị trí riêng cho 4 miếng đệm cao su 4x10 mm giúp holder đứng vững, không bị trượt trên mặt bàn.

Tính năng chính

• Film channel dạng S-curve giúp film thẳng và phẳng
• Khoảng hở rộng quanh negative giúp hạn chế trầy xước (gần như không thể)
• Phần cứng dễ kiếm, bạn chỉ cần 4x ốc và tán M5
• Có hộc dán chân cao su để chống trượt
• Hỗ trợ film 35 mm full frame và half frame

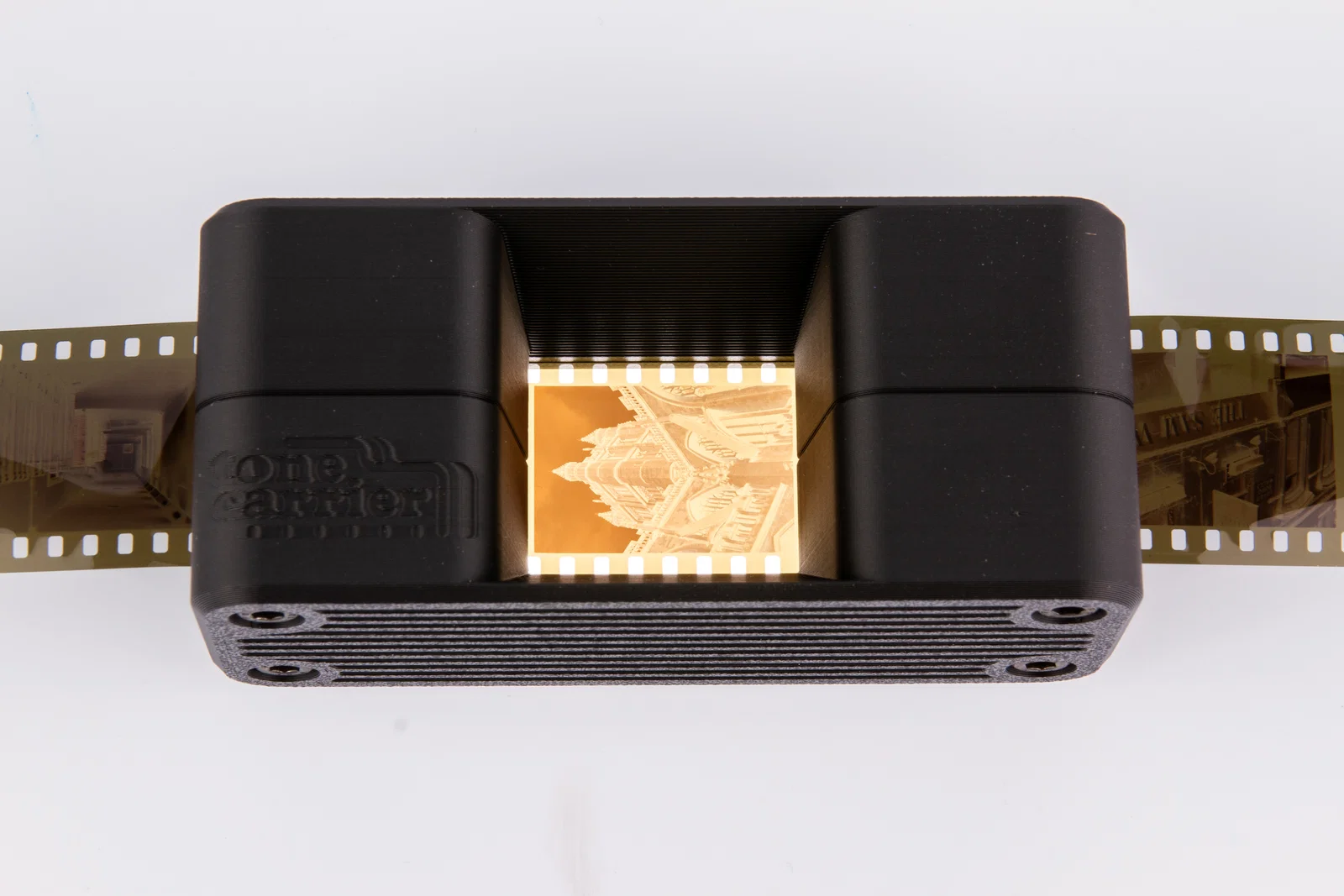

• Khung có luôn sprocket holes

Danh sách chi tiết cần in:

1x Body side A
1x Body side B

Cần khoảng 120 g filament, thời gian in dưới 3 tiếng.

Danh sách phần cứng (stock parts):

4x M5x30 Socket Head Cap Screw
4x M5 Thin Square Nut (DIN 562) HOẶC 4 insert đồng M5 đường kính 7.1 mm (giống loại này)
4x chân cao su đường kính 10 mm (tuỳ chọn)

Cài đặt in (Print settings):

• Vật liệu: PLA (khuyến nghị Bambu Lab Matte Black PLA)
• Layer height: 0.2 mm
• Walls: 3 hoặc hơn
• Infill: 20% hoặc hơn
• Kiểu infill: Aligned rectilinear ( không dùng grid infill)
• Supports: tắt (quan trọng)

In theo đúng hướng sau:

Câu chuyện phía sau

Năm 2022, mình bắt đầu phát triển một film holder có thể 3D print dễ dàng mà vẫn không phải hy sinh các nguyên tắc thiết kế cơ khí tốt. Trong 2 năm qua, mình đã đầu tư rất nhiều thời gian và tiền bạc để phát triển hệ thống giữ film tốt nhất có thể.

toneCarrier Basic Film Holder là kết quả của hàng trăm giờ làm việc trên toneCarrier Film Scanning System, được cô đọng thành một phiên bản cộng đồng nhỏ gọn, dễ in và chi phí thấp.

Hệ thống toneCarrier Film Scanning System bản đầy đủ

Lưu ý: đây là bản cộng đồng miễn phí của toneCarrier bản trả phí, cho trải nghiệm scan “đã” và thoải mái hơn. Một số tính năng thêm của bản đầy đủ gồm:

• Cơ chế kéo film siêu mượt, dùng belt drive, cho phép scan cả dải mà không cần chạm tay vào negative
• Hỗ trợ film 120 với khung hình lên tới 6x9
• Hỗ trợ scan X-Pan
• Chimney / light hood chặn ánh sáng tạp
• Khay hứng tự cuộn lại và khay nạp film dễ dàng giúp film không chạm mặt bàn khi scan
• Frame mask thay đổi được cho nhiều định dạng (Full frame, half frame, X-Pan, 6x6, 6x7, 6x8, 645)
• Adapter plate cho nguồn sáng CS-Lite
• Universal light adapter dùng với mọi nguồn sáng (ví dụ điện thoại hoặc tablet làm nguồn sáng RGB chi phí thấp)

Ghé website của mình để mua file STL cũng như các holder đã được lắp sẵn và test đầy đủ.
