Vỏ máy thu phát (tr)uSDX QRP cho đam mê điện tử
- Lượt tải
- 5.262
- Lượt thích
- 188
- Lượt coi
- 19.363
- Bản remix
- 2
- Bình luận
- 43
File 12 14,4 MB
- Top-Cover-NEW_STYLE_OLED_0.15mm_PETG_MK3S_50m_1766483435.gcodeGCODE · 1,6 MB
- Bottom_Cover_1766483420.stlSTL · 95,2 KB
- Left_Wall_1766483421.stlSTL · 120,6 KB
- Upper_Wall_1766483422.stlSTL · 62,5 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Các phiên bản remix 2
Mặt trước “stealth” cho (tr)uSDX QRP Transceiver (không chữ/nhãn)Tác giảthirddimensionlabs · 23/04/2026
Vỏ cuộn dây (tr)uSDX với các tấm trên và dướiTác giảThe Khaki Hat Khaki Hat · 20/03/2025
Thông tin
- Mã mẫu
- #31002
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

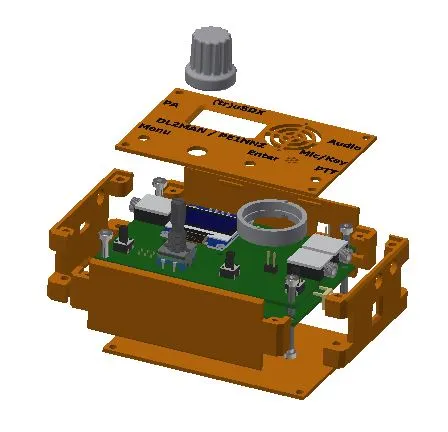

Đây là các tệp nhà ở cho (tr)uSDX Radio.
In bằng PETG/Chiều cao lớp 0,15mm/20-25% Đổ đầy
Khoan (cắt ren M3) vào tường trên/dưới trước khi lắp vít.
CẬP NHẬT - 11 tháng 7 năm 2022:
- Thêm vỏ dưới mới cho giá đỡ pin trượt (Vỏ dưới pin)
- Thêm giá đỡ pin trượt (Giá đỡ pin trượt)
- Gỡ bỏ vỏ trên kiểu cũ, vì vỏ trên OLED kiểu mới hoạt động phổ quát
Giá đỡ pin được thiết kế xung quanh “Giá đỡ pin 3x 18650”:
https://www.amazon.de/gp/product/B07MQ9CDSJ
Việc sử dụng giá đỡ pin được hiển thị ở đây (tại 4 phút 30 giây)
CẬP NHẬT - 10 tháng 2 năm 2022:

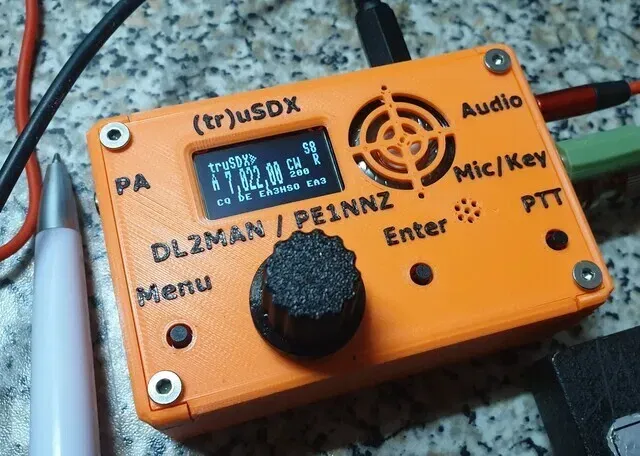

Thêm “Vỏ trên OLED KIỂU MỚI”. Có vẻ như có 2 loại OLED được bán dưới thuật ngữ SSD1306 0,96" - Một trong số đó nhỏ hơn. Cửa sổ hiển thị của vỏ trên đã được điều chỉnh cho điều đó, vì vậy chỉ có hiển thị được thấy khi sử dụng OLED nhỏ hơn.
CẬP NHẬT - 07 tháng 2 năm 2022:
Thêm vỏ trên với chữ cái không nhô ra “Inverted”
CẬP NHẬT - 14 tháng 1 năm 2022:
Tăng độ dung sai trong các khe PCB của tường trên và dưới để dễ lắp ráp hơn.
Kết thúc cập nhật
(tr)uSDX được tạo ra bởi PE1NNZ và DL2MAN như một người kế nhiệm của dự án uSDX
Radio (tr)uSDX là một bộ thu phát ngắn gọn QRP cấp nhập môn rất đơn giản và tiết kiệm chi phí.
Nó bao phủ 80m/60m/40m/30m/20m trong CW/SSB/AM/FM trong RX và TX với công suất đầu ra 5W
(tr)uSDX có cổng USB cho nguồn điện khẩn cấp (cho 0,5W đầu ra) và điều khiển CAT
(tr)uSDX có đầu ra PA (để điều khiển PA)
(tr)uSDX có Mic onboard, loa nhỏ onboard và thậm chí cả chìa khóa CW khẩn cấp
Phần mềm (tr)uSDX có các tính năng CW Keyer với vòng lặp CQ, giải mã CW, CW Semi và Full QSK, nhiều bộ lọc DSP hiệu suất cao, AGC, RIT, S-Meter, đồng hồ SWR, đồng hồ PWR, tính toán hiệu suất PA, hiển thị điện áp, chế độ thực hành (Không TX), độ trễ TX (độ trễ RF để sử dụng với PA bên ngoài),
Cầu SWR onboard và phần cứng đo dòng điện để bảo vệ PA loại E
PA loại E với hiệu suất thường khoảng 85%
(tr)uSDX là Radio di động hoàn hảo (80mA khi nhận/500mA điển hình khi phát @5W Ra và 12V vào)
Kích thước 90x60x30mm, trọng lượng khoảng 140g
Giá cho Bộ trong tình huống Mua theo Nhóm khoảng 50€, dễ lắp ráp.
Hướng dẫn lắp ráp ở đây:
và ở đây https://dl2man.de/2-trusdx-assembly/
và Hướng dẫn Mua theo Nhóm ở đây: https://dl2man.de/1-trusdx-group-buy/
PCB, Sơ đồ và Phần mềm được cấp phép dưới CC-BY ND Licence (Không cho phép thay đổi)
Vỏ được cấp phép dưới CC-BY SA license. (Cho phép thay đổi, chia sẻ tương tự)
Thông số in
- Định dạng
- gcodestl
- Số file mô hình
- 12
- Tổng dung lượng
- 14,4 MB
- File lớn nhất
- 4,1 MB
