LONX 2.1 - Linear Rail Mod (Bản mod Linear Rail)

Cập nhật ngày 24/07/2024: Thêm phiên bản thay thế cho các chi tiết detent (pump bottom và spine). Các bản này sẽ giữ detent chặt hơn một chút, dựa trên phản hồi của người dùng. Cảm ơn @bobmtran vì bản cập nhật.

Chỉ dùng được với Lonx 2.1. Các file này sẽ thay thế shroud và pump zin (stock).

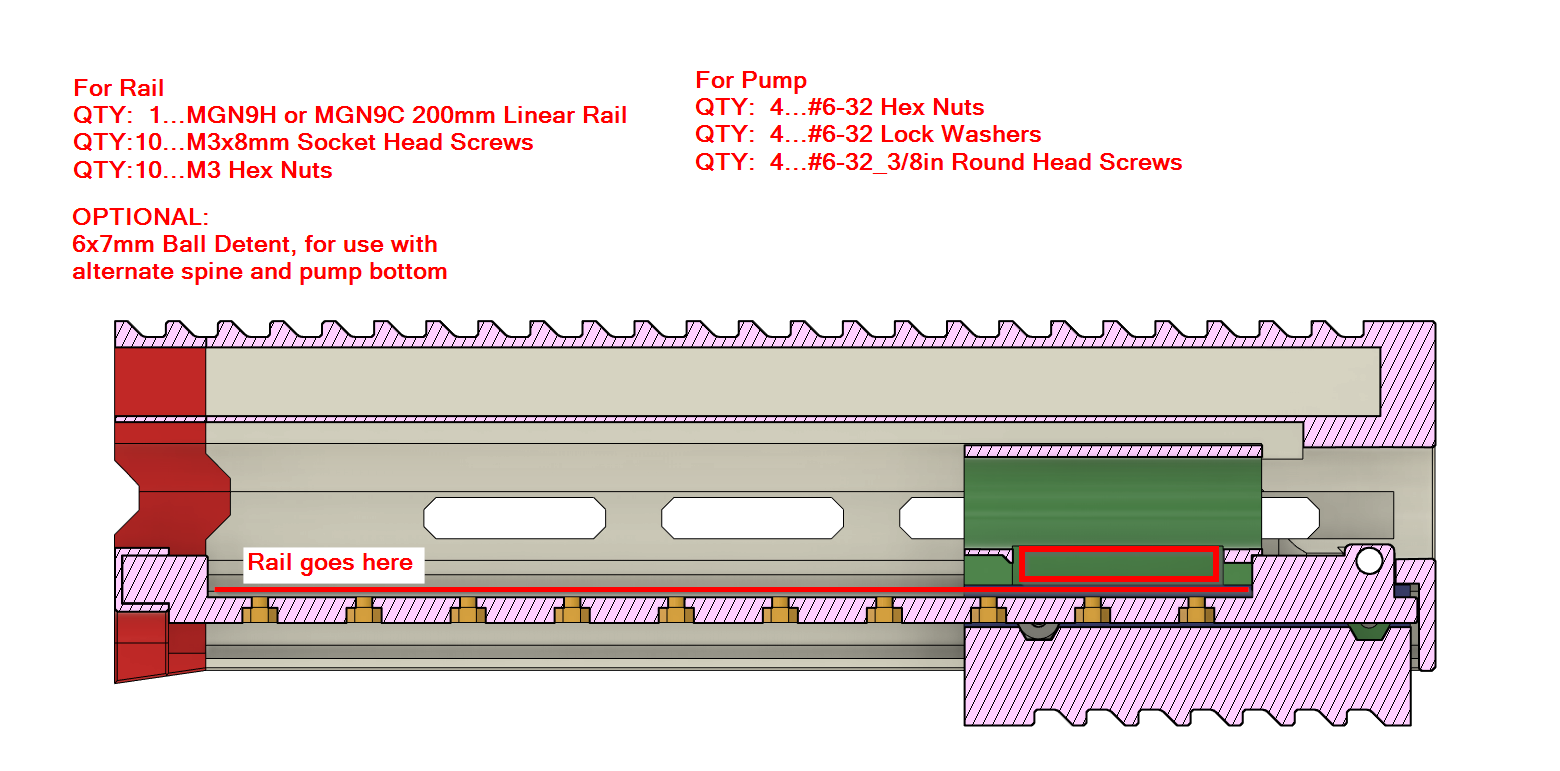

Phần cứng cần có:

Cho Rail
QTY: 1...MGN9H hoặc MGN9C 200mm Linear Rail
QTY:10...M3x8mm Socket Head Screws
QTY:10...M3 Hex Nuts

Cho Pump
QTY: 4...#6-32 Hex Nuts
QTY: 4...#6-32 Lock Washers
QTY: 4...#6-32_3/8in Round Head Screws

TÙY CHỌN:
Ball Detent 6x7mm, dùng với spine và pump bottom bản thay thế

Lắp pump có thể hơi khoai. Có kèm một bản lắp tham khảo ở file step đính kèm, bao gồm đầy đủ phần cứng ở đúng vị trí. Dùng spine để giữ các đai ốc 6-32 (hex nuts) nằm đúng chỗ trong pump bottom, đặt pump bar lên, rồi kẹp (sandwich) outer pump top vào và siết các round head screws với lock washers. Bên còn lại sẽ dễ hơn chút, nhưng bạn vẫn cần đẩy các hex nuts vào đúng vị trí giữa các phần của pump trước khi trượt thanh bar vào.

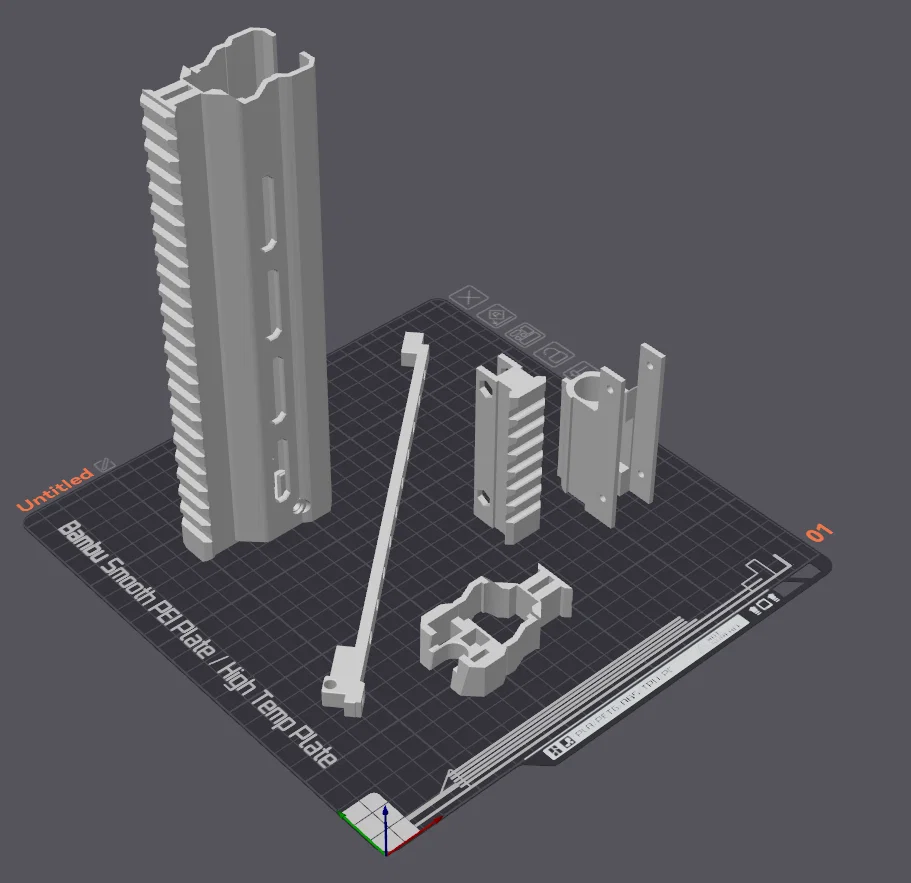

Để ra kết quả ngon nhất, nên in rail spine bằng vật liệu thật cứng và thật “rigid” (ít flex).

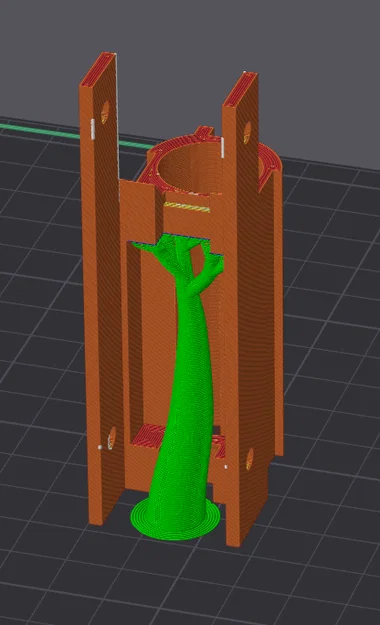

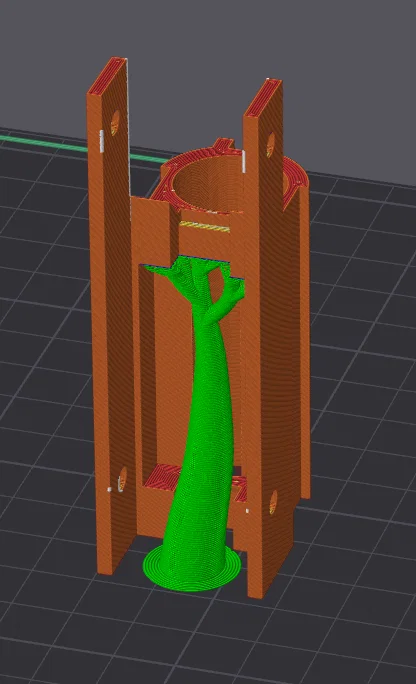

Dùng supports như hình cho pump top và nhớ cắt gọn, giũa/mài sạch sẽ. Rail carriage nên khít sát, nhưng vẫn phải đẩy lọt hết vào trong để pump bottom có thể gắn vào.

Cảm ơn rất nhiều Bobmtran vì đã hỗ trợ chỉnh spine và pump để dùng được với detent.
