Case PC Voron cube mATX dùng bộ nguồn ATX (300mm)

Case PC dạng khối 300mm cho main mATX, dùng được bộ nguồn ATX tiêu chuẩn và VGA dài tới 280mm. Có file STEP để tùy biến insert; in PLA/PLA+ không cần support, hướng dẫn lắp ráp chi tiết kèm danh sách ốc/inserts.

👁️
6.3K
Lượt Xem
❤️
125
Lượt Thích
📥
541
Lượt Tải
Cập Nhật Apr 18, 2026
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix

Mô tả

Mình tìm hoài không thấy cái case nào để in mà vẫn dùng được toàn bộ phần cứng PC hiện có, nên tự làm luôn…. Thiết kế này sẽ dùng được với hầu hết card màn hình dài tối đa 280mm.

Đây là case dạng khối lập phương 300mm, mình in trên Voron 350 chạy khoảng 100mm/s và mất tầm 26 giờ để in. In bằng Elegoo Rapid PLA+ màu đen và PLA lụa màu đồng cho các miếng insert. In với layer height 0.32, infill 20% và không cần support.

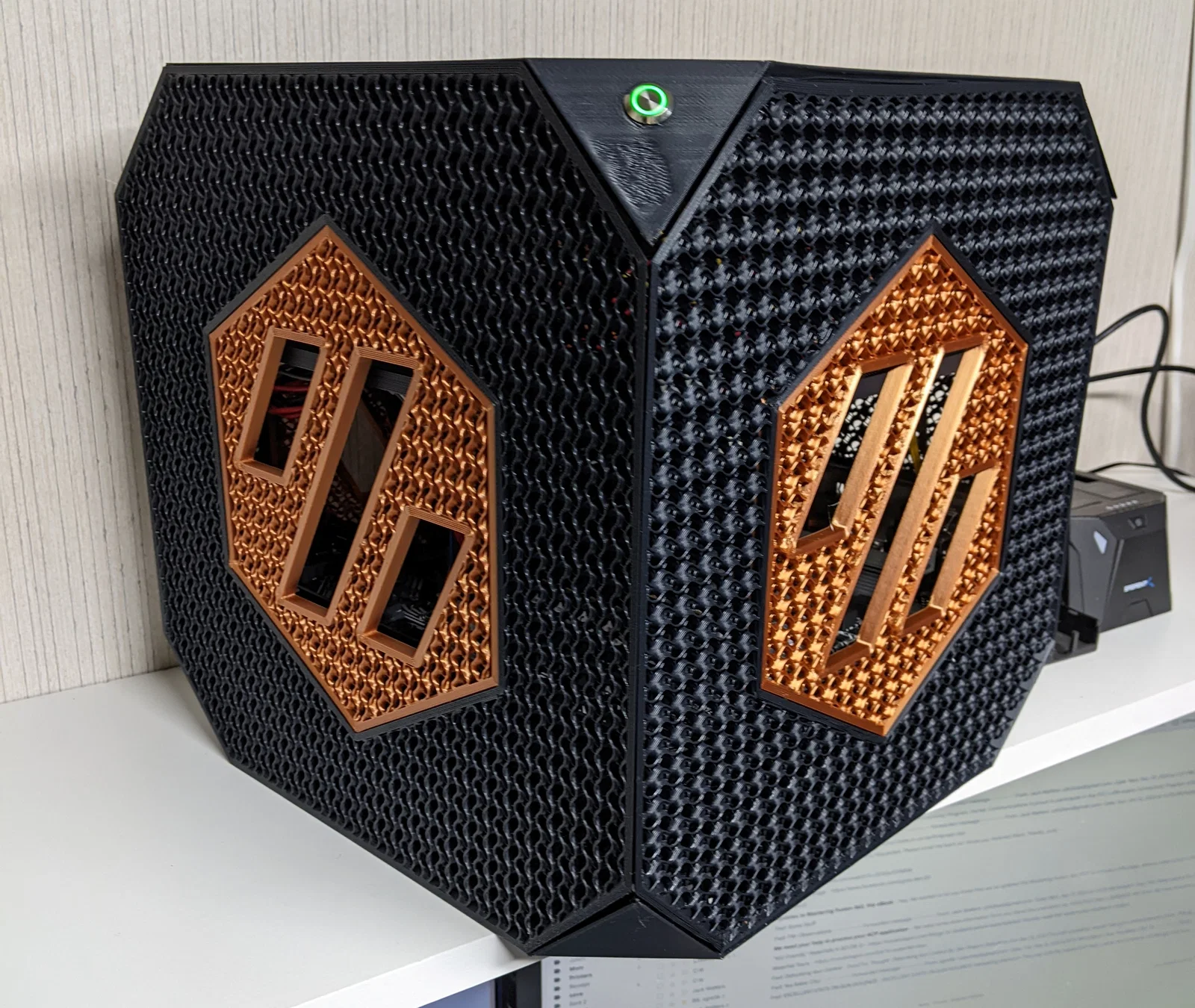

Như trong hình, mình cũng đã in bản này với 5 walls và không có top/bottom layers, dùng cả honeycomb và gyroid infill, nhìn lên rất đẹp!

Mình đã thêm file STEP để bạn dễ làm insert tùy biến theo sở thích. Mình cũng đang upload thêm một phiên bản khác với insert dạng tròn.

Ngoài phần cứng máy tính và các chi tiết đã in, bạn cũng cần:

35 cái insert đồng ren M3x4x5 (threaded brass inserts)

7 - vít M3 x 6mm đầu lục giác (machine cap screws) (cho motherboard)

28 - vít M3 x 10mm đầu lục giác (machine cap screws)

1 - nút nguồn 12mm

Tất cả mấy món này mình mua được trên Amazon.

Lắp ráp:

Bắt đầu bằng việc ép/cấy toàn bộ threaded brass inserts vào mặt trước và hai bên hông case như hình. Lưu ý là một số motherboard không dùng hết tất cả lỗ bắt. Ngoài ra còn có inserts ở 2 tab phía dưới của hai bên hông mà trong hình không thấy. Đồng thời lắp inserts vào các tab trên và dưới của mặt trước (front panel).

Lắp hai bên hông, đáy và kệ đỡ motherboard (motherboard shelf) bằng vít M3 x 10mm

Lắp motherboard (M3 x 6mm) và card màn hình

Tiếp theo lắp kệ đỡ nguồn (power supply shelf)

Lắp tấm sau (back panel) kèm I/O shield bằng 4 vít M3 x 10. Gắn bộ nguồn vào tấm sau và đi/dán toàn bộ dây.

Gắn tấm trên (top panel) bằng 6 vít M3 x 10, và bước cuối là gắn tấm trước (front panel) bằng 4 vít M3 x 10
