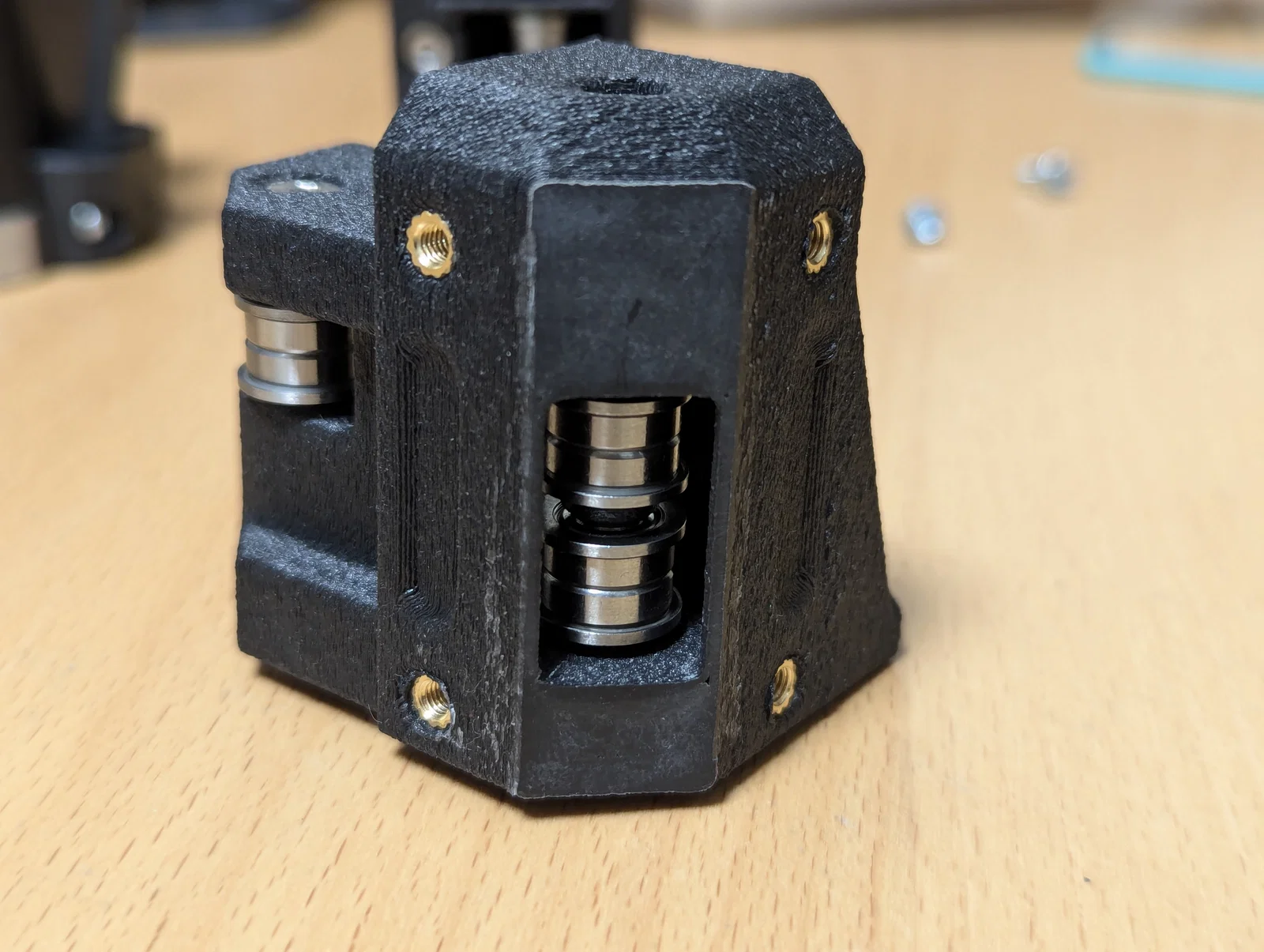

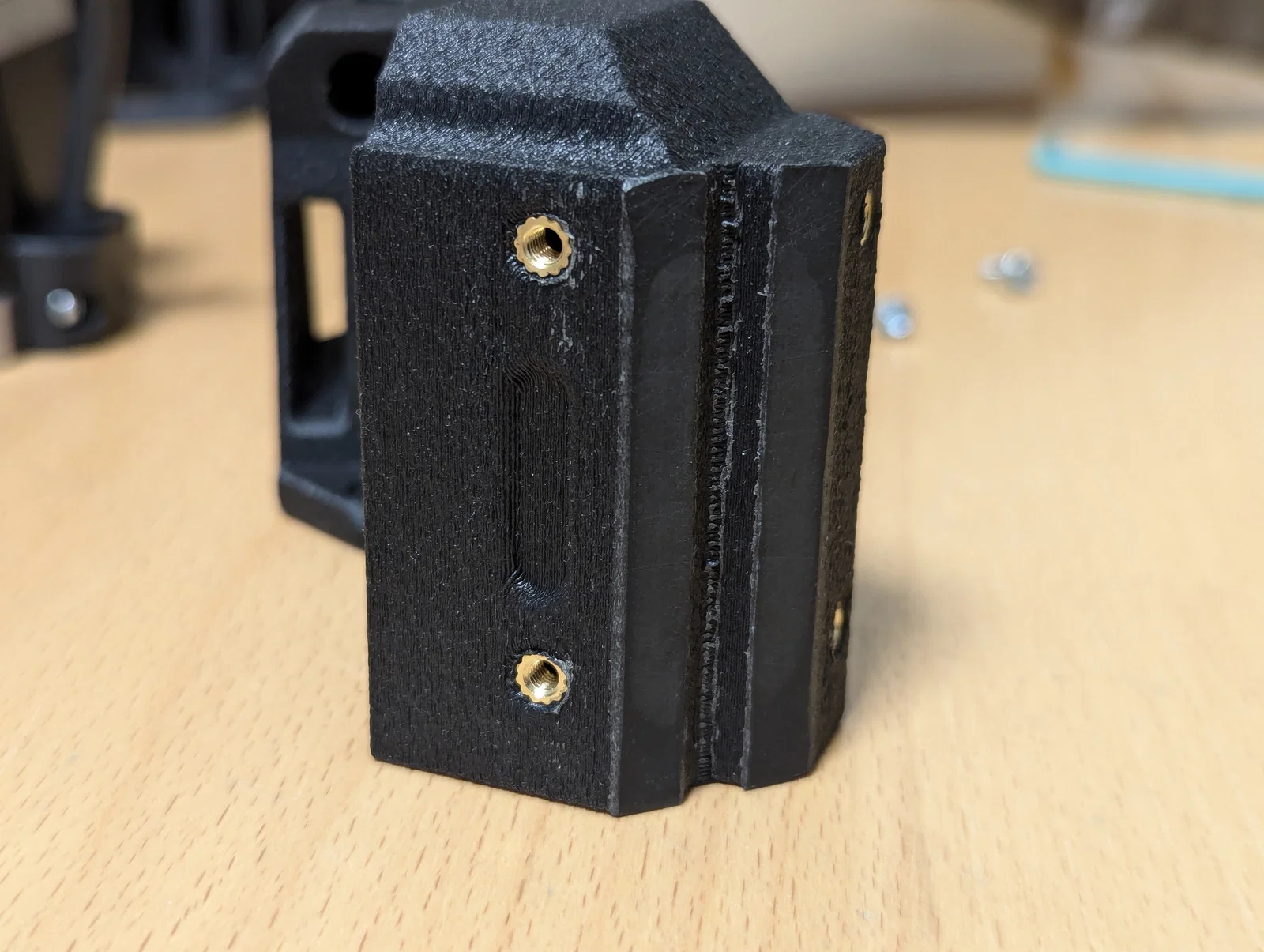

Creality K1: Remix Flanged Bearing Gantry (FBG) kèm carriage X & Y mới

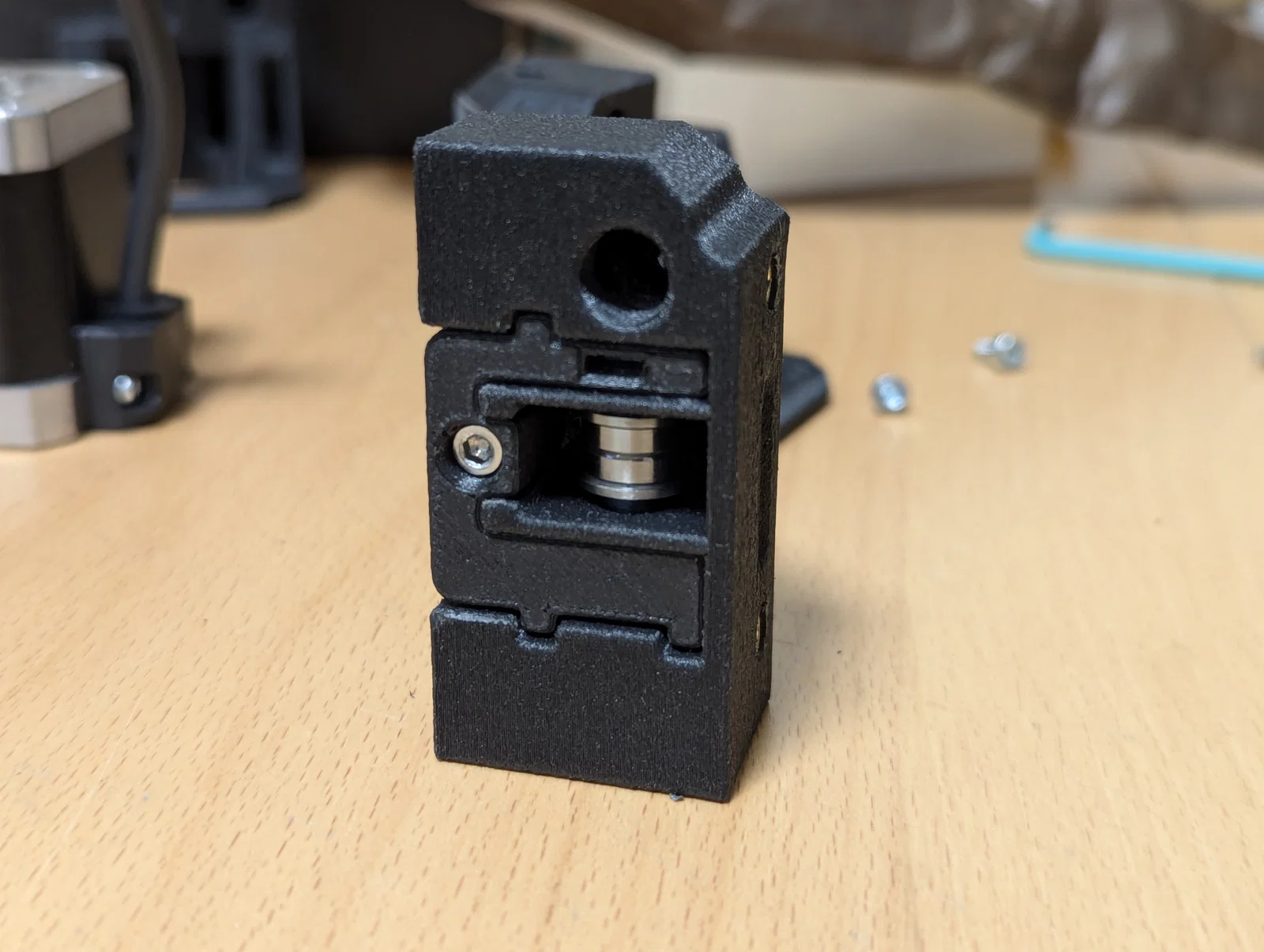

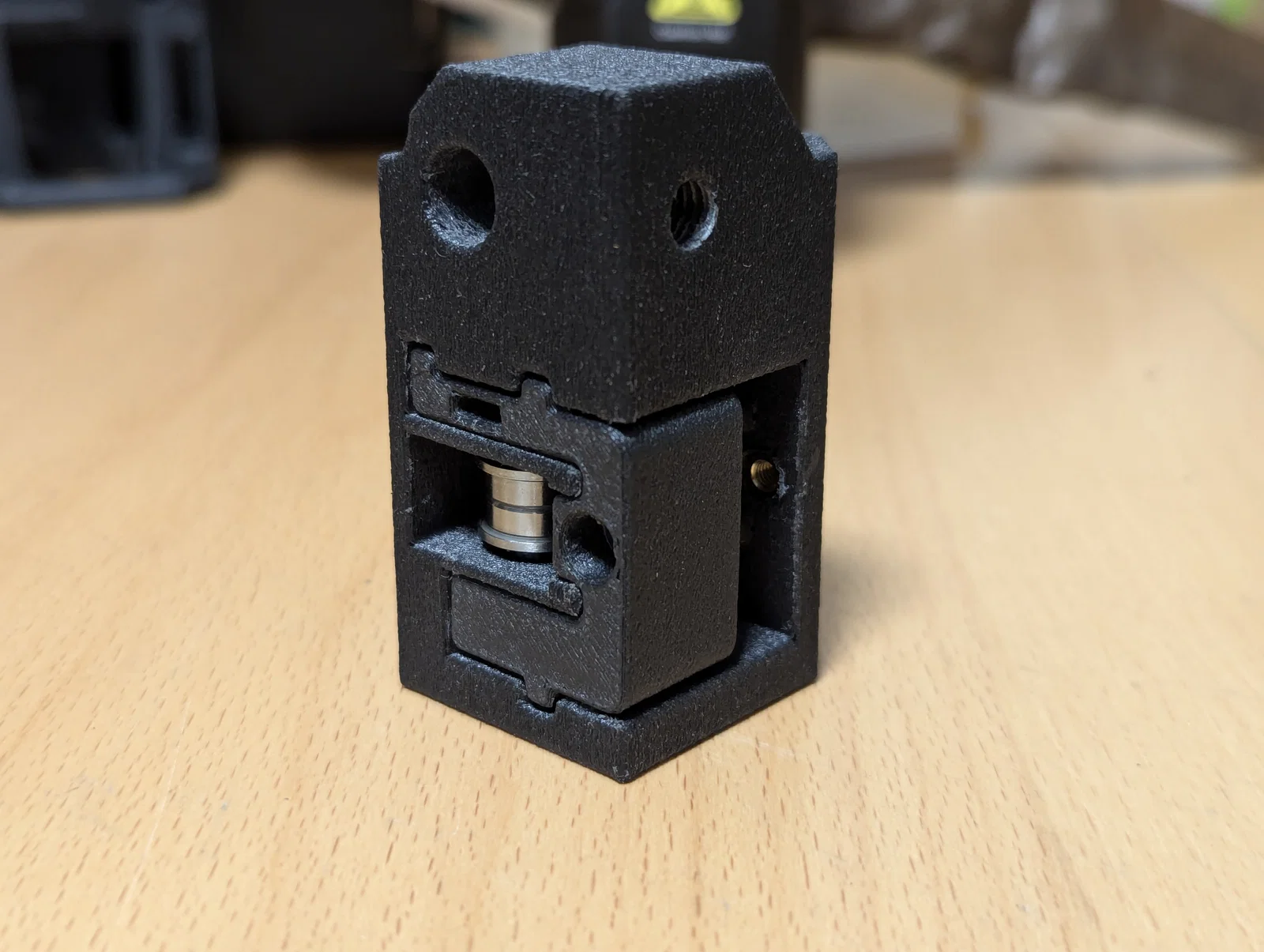

Không thay đổi và được thêm vào cho bộ kit: higher_tensioner_spacer, interbearing-washer, lower_tensioner_spacer.

Cụm carriage trục X dựa trên một model CAD từ Henlor -https://makerworld.com/en/models/171995

Cụm carriage trục X với lỗ oval chưa bao giờ được test, mình dùng tùy chọn lỗ tròn và không dùng lò xo.

FBG BOM:

• Bearing F623 (2RS hoặc ZZ) - 24 cái
• M3x40 FHCS - 4 cái
• M3x25 FHCS - 6 cái
• M3x8 FHCS - 16 cái
• M3x20 SHCS - 2 cái
• M3 Thin Square Nut - 2 cái
• M6x10mm Set Screw - 8 cái
• M3х5х4,5 Heat Set Inserts - 18 cái (cho gantry)
• M3х5х4,5 Heat Set Inserts - 13 cái + M2 Heat Set Inserts - 2 cái (cho X carriage)

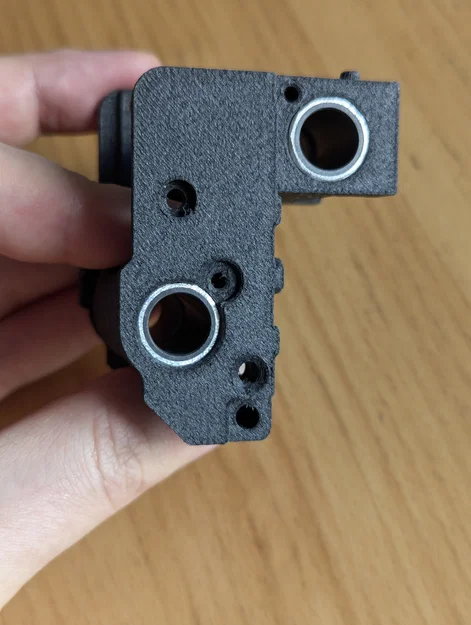

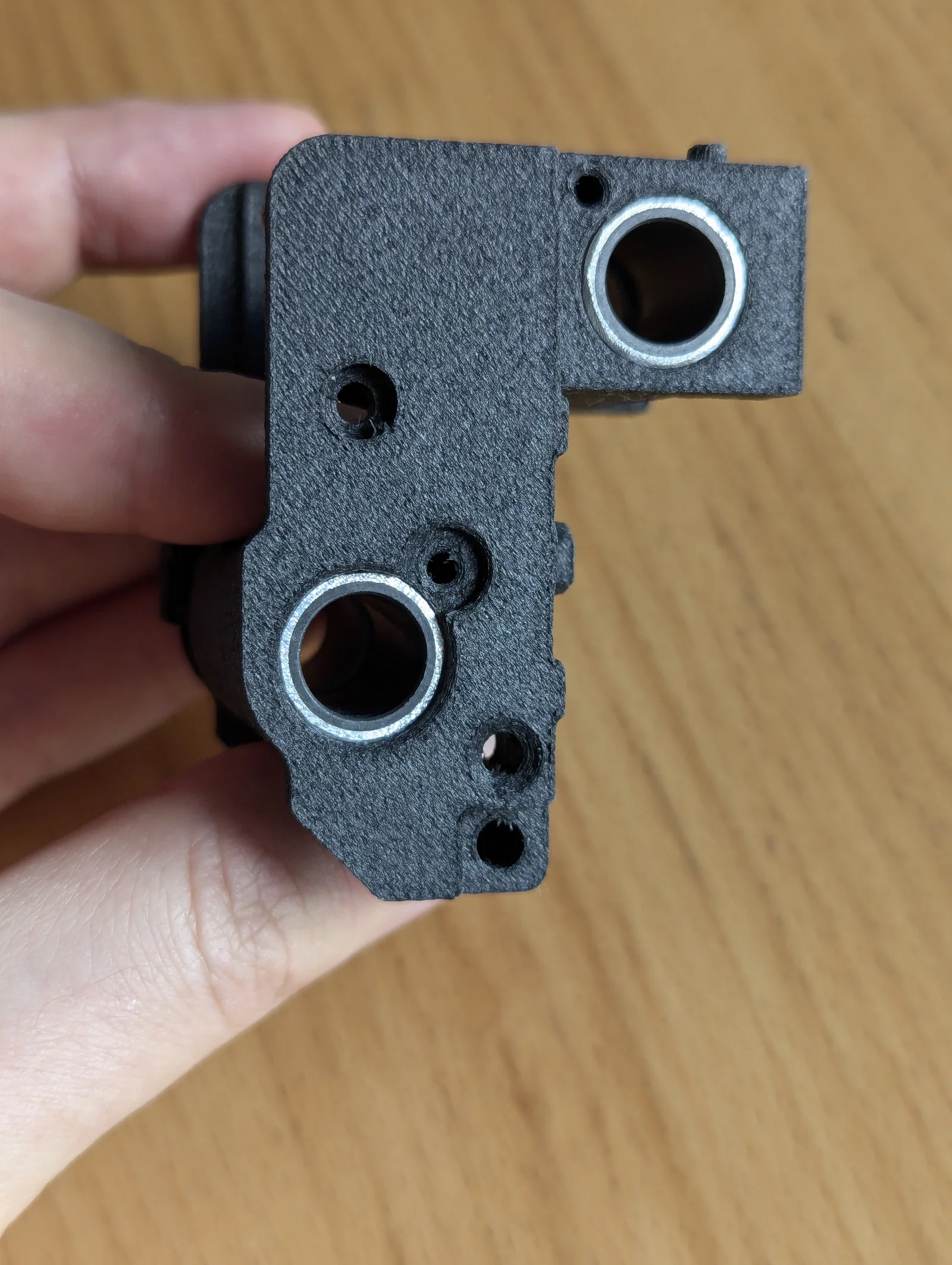

X-axis POM BOM:

• Ống nhôm 12x14x45 mm - AliExpress
• POM GSM 12x10x20 mm - AliExpress

Bạn cần bịt 2 đầu ống nhôm bằng bạc POM, ở giữa sẽ hơi dư một chút khoảng trống, có thể thêm mỡ silicone có fluoroplast vào đó. Sau khi lắp xong, đường kính trong nên đạt 10.05 hoặc nhỏ hơn.

Test âm thanh sau khi nâng cấp full cho K1 Max: portal FBG, ty trục Y mới với bearing MYT và bearing POM cho trục X. (Tip “ăn gian” nhẹ là mình dùng motor Leadshine)
