Turbo Fan / Jet Fan - Nozzle nam châm (15mm)

Đây là một nozzle thay thế cho Turbo Fan/Jet Fan, cho áp suất đầu phun cao hơn nhiều so với bản stock.

Theo mình, nó cho ra sự cân bằng rất vừa giữa pressure và airflow.

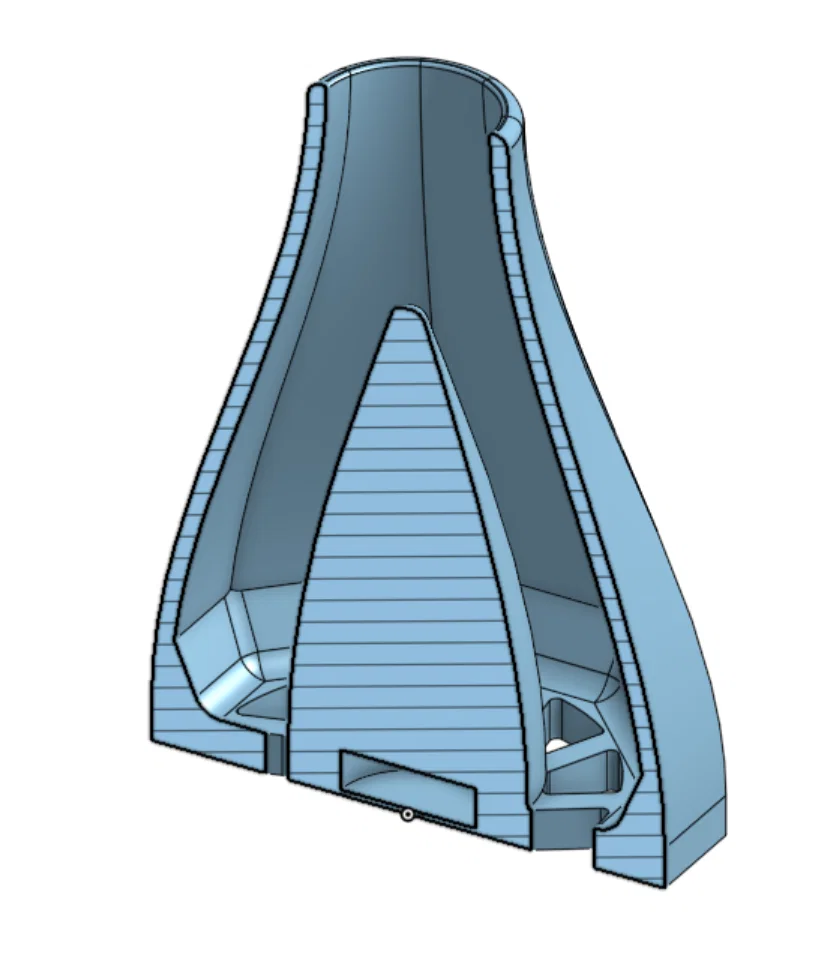

Có một cái rãnh nhỏ ở một bên; khi lắp thì nên để rãnh hướng lên trên để canh đúng với các khe mở trên quạt.

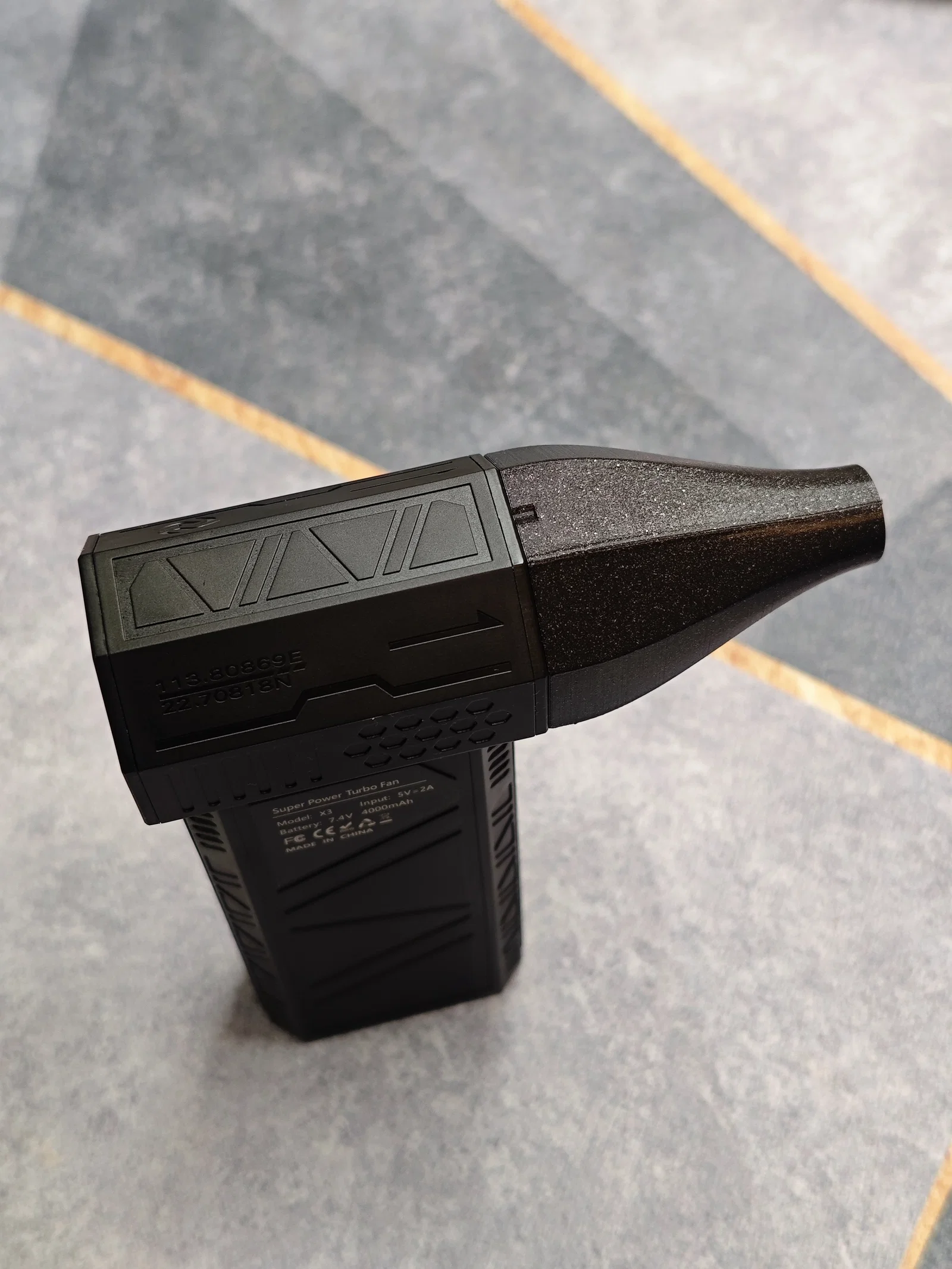

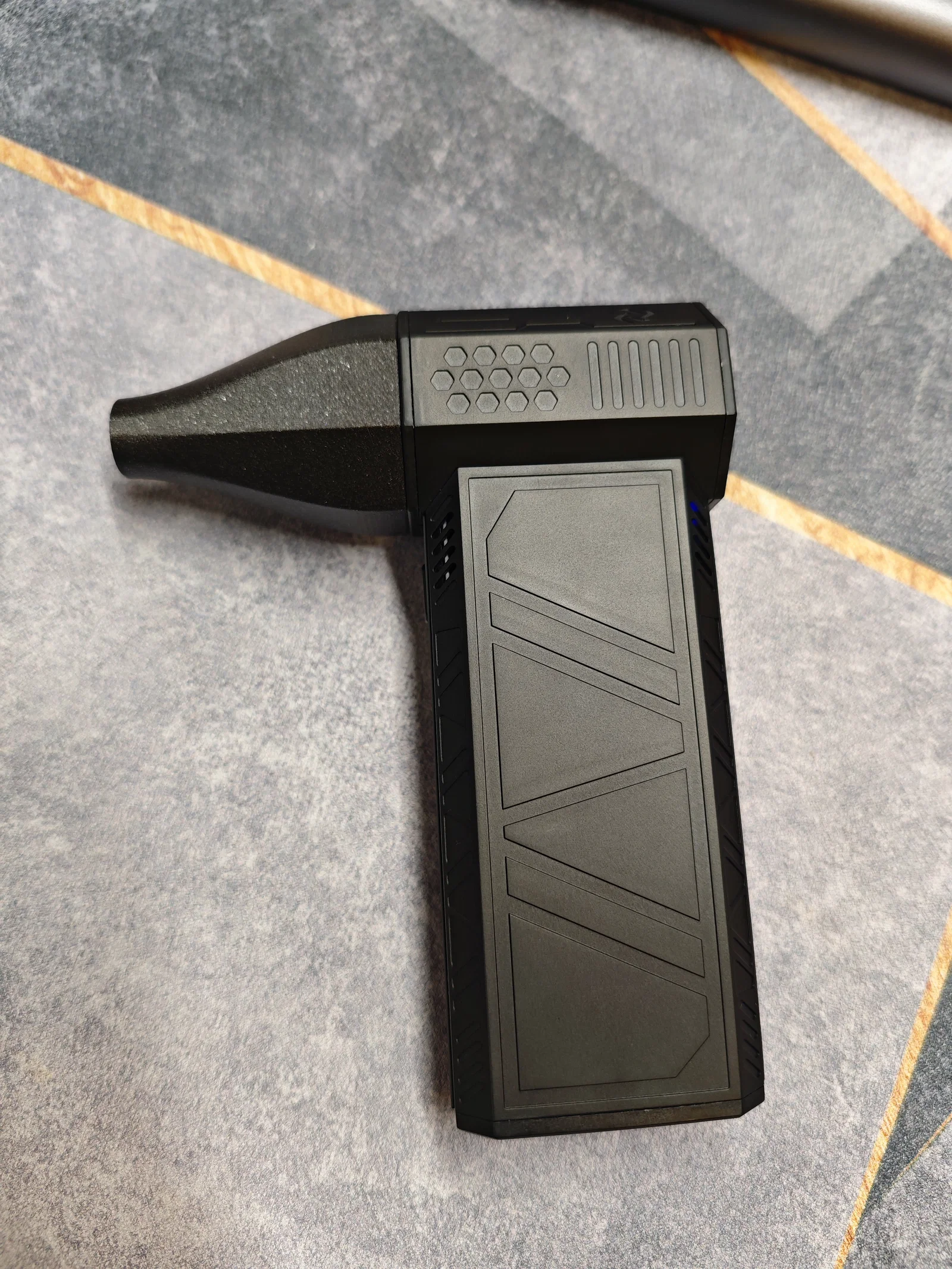

Thiết kế và test trên ZBESYQ X3 (tên in trên sản phẩm), còn được biết tới là CAER Mini 3 Gear (tên trên trang bán hàng).
https://www.aliexpress.com/item/1005006916970364.html

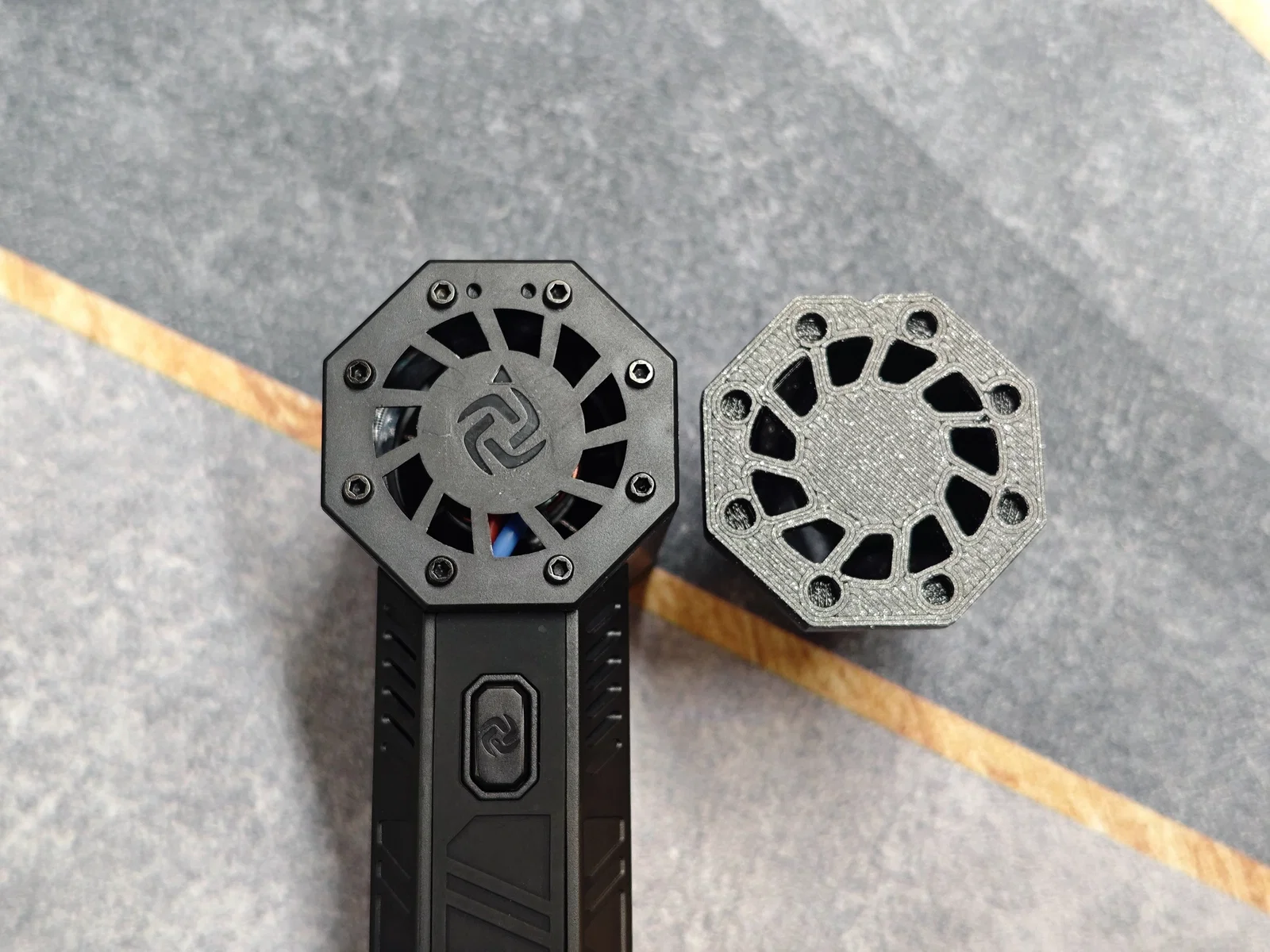

Phần đế của nozzle rộng 38.6mm. Bước đầu để kiểm tra tương thích là đo kích thước baseplate của quạt bạn đang dùng.

QUAN TRỌNG: Model này cần gắn một nam châm 10x3 mm. Bạn cũng có thể dùng nam châm có đường kính tối đa 15 mm. Dùng link OnShape bên dưới để chỉnh bản vẽ "Sketch 5" (đường kính) và "Extrude 4" (chiều cao).

Bạn cứ thoải mái chỉnh sửa thiết kế theo model của bạn hoặc theo kích thước nam châm bạn thích:
https://cad.onshape.com/documents/c1c763c2bf5fe3463457910b/w/83bf77d522a0f08718b0f8a0/e/756b9760b29e8f9f5535c2be?renderMode=0&uiState=66bfa8a95c97bf1d9d9b69de
