Chân Squash Ball Low Profile cho Prusa MK4/S, MK3.9/S, MK3.5/S & i3 MK3/S/+

Mình thích kiểu dáng của Squash Ball Feet của @Yosuke, nhưng việc bị đội cao hơn so với chân zin (~10mm) làm cho ống MMU3-to-extruder cọ nhẹ vào trần của enclosure của mình hơi quá, nên mình mở model trong Fusion 360 và bắt đầu dò/kẻ lại kích thước để làm một bản low profile. Đây là kết quả. Mình không thấy khác biệt gì về hiệu năng giảm ồn/giảm rung so với bản gốc của @Yosuke.

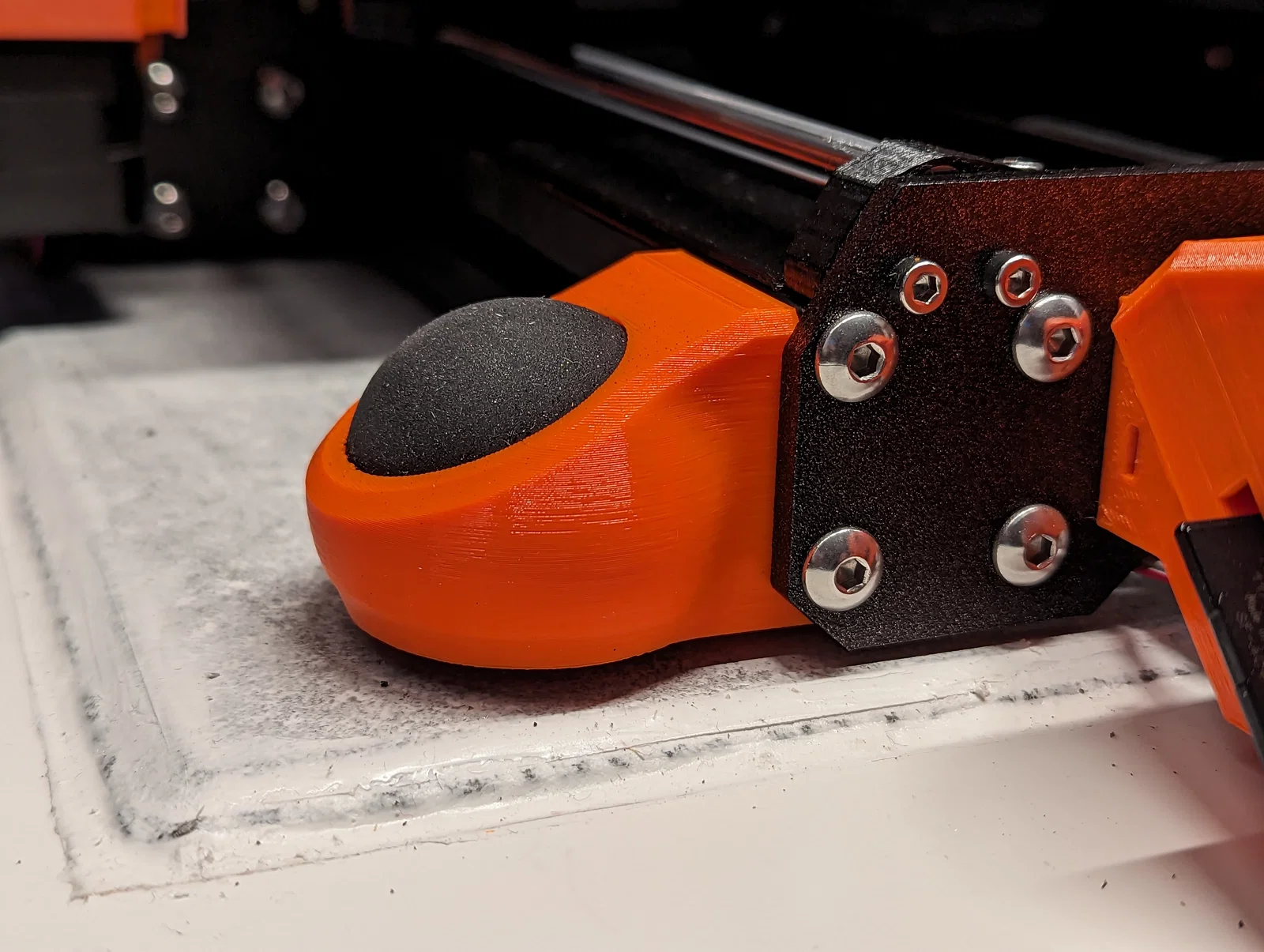

Việc nhét bóng vào ngàm sẽ hơi khó hơn so với bản gốc của @Yosuke, nhưng cứ lăn bóng vào theo kiểu “rolling motion” và kiên nhẫn chút là được.

Do máy in nặng về phía sau hơn, đặc biệt khi máy chưa mod (tức là PSU và spool holder vẫn gắn trên máy) và có gắn cuộn filament, bạn có thể cần dùng loại chân khác cho phía sau máy. Có 3 model khác nhau:

Base

Dùng cái này cho 2 chân phía trước, bất kể trường hợp nào.

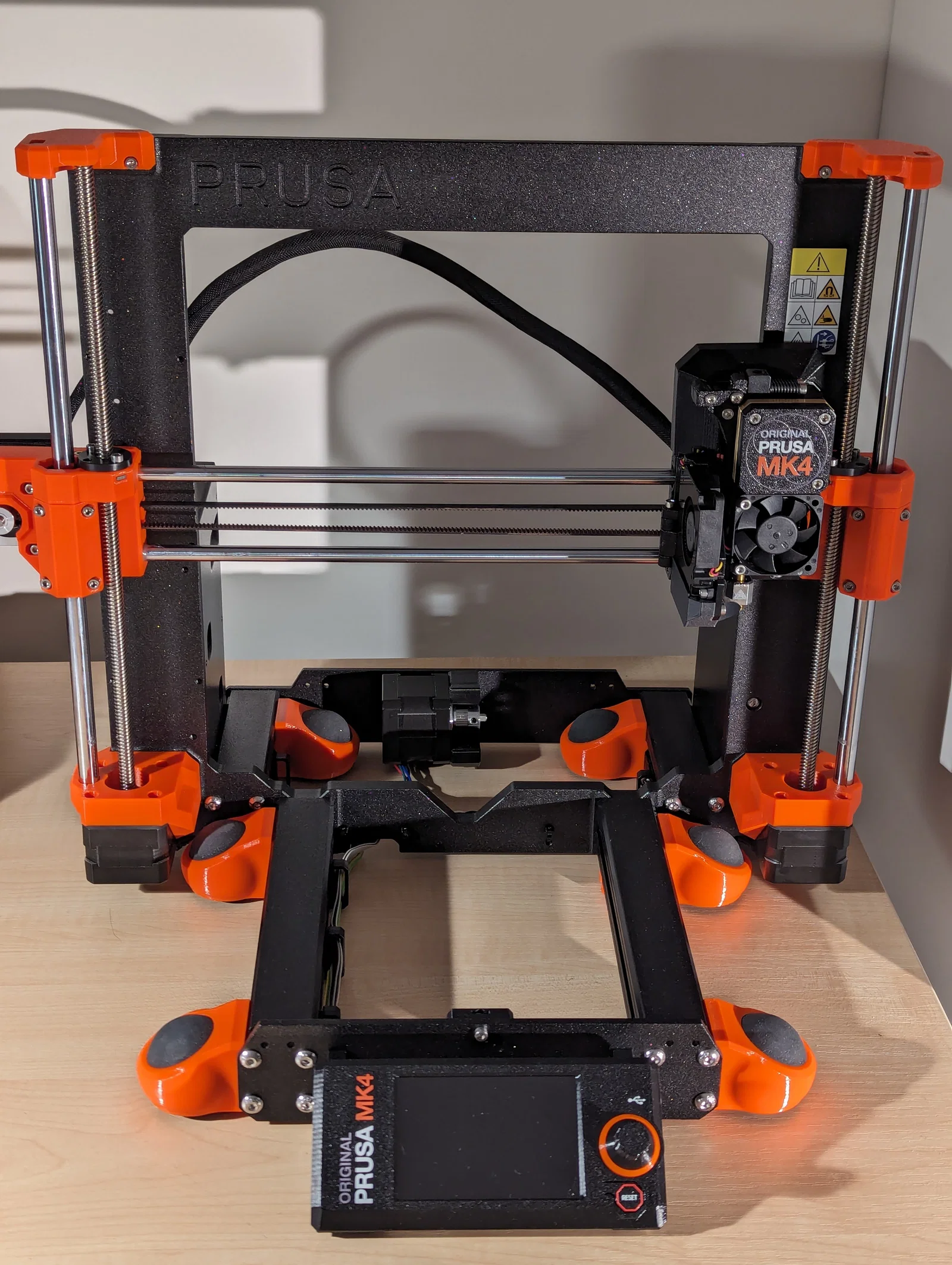

Với máy đặt trong enclosure, và PSU + spool holder đã dời ra chỗ khác, thì loại này cũng dùng được cho chân sau, nhưng bạn có thể muốn gắn thêm một cặp chân (cùng loại) gần sát cặp chân sau. Cách đó chạy ổn (đủ xài) với con MK3S+ cũ của mình trong Lack Enclosure v2.

+1mm

(Chưa test) Nâng máy cao hơn 1mm so với bản base. Có thể hợp hơn cho chân sau của máy đã mod để trong enclosure (PSU và spool holder dời ra chỗ khác), nhưng chưa test vì mình đang tạm thời không có enclosure. (Mong nhận được phản hồi!)

+2mm

Nâng máy cao hơn 2mm so với bản base. Mức này có vẻ vừa đủ để giữ đúng chiều cao tương đương chân zin ở chân sau của một máy MK4 chưa mod (PSU và spool holder vẫn gắn), ít nhất là khi spool holder đang treo các cuộn gần đầy.

Phần cứng cần thêm (mỗi chân)

• 1x Squash ball (khuyên dùng double yellow dot)
• 1x ốc M5x12 flathead (ốc không phải flathead vẫn dùng được, nhưng có thể lòi ra nhiều hơn mức mà bóng nâng lên).
• 1x M5 T-nut cho profile 3030 (mình gợi ý cái này)

Khác biệt so với bản gốc của @Yosuke bao gồm (nhưng không chỉ có)

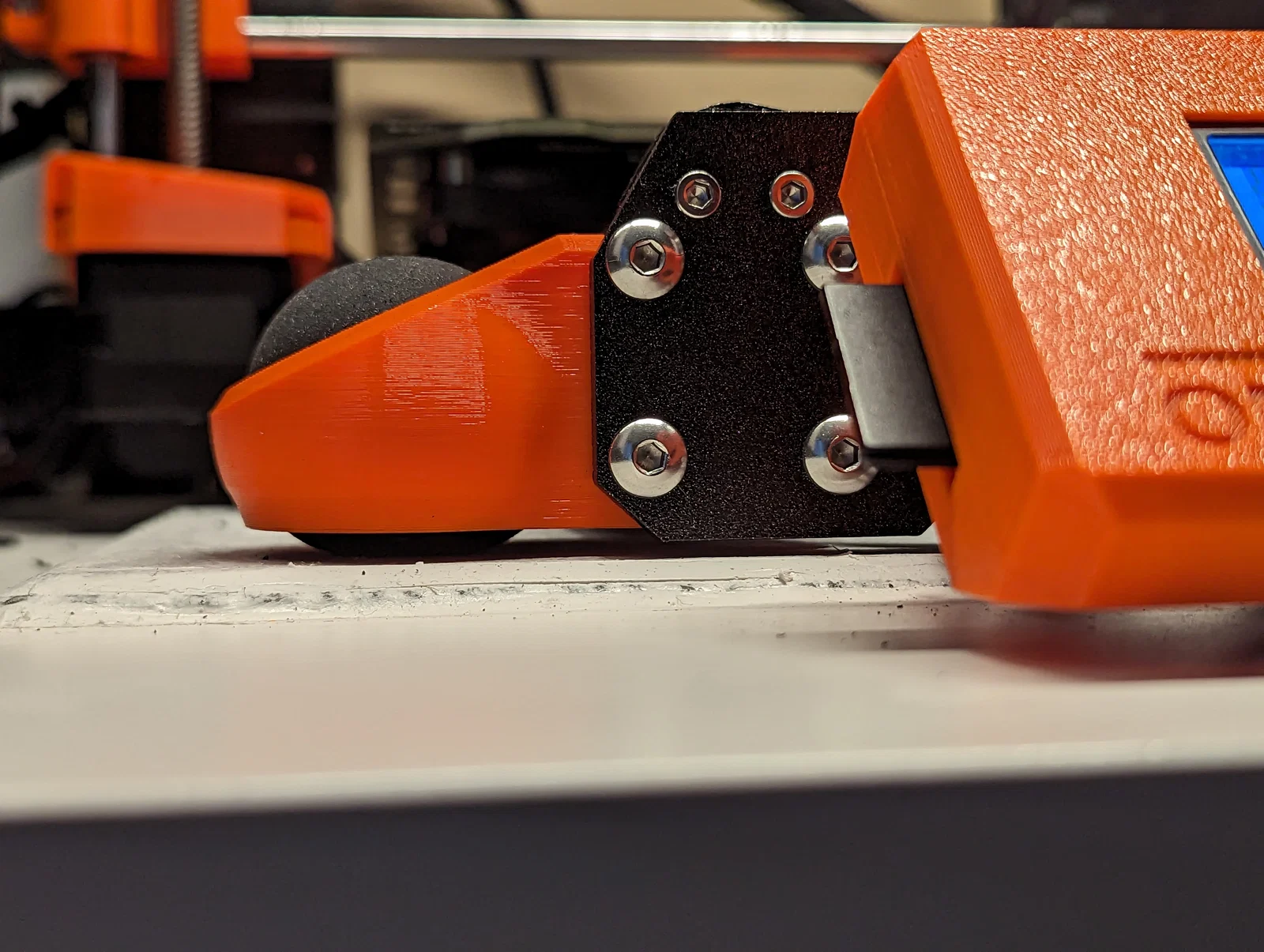

• Đẩy quả bóng vào sâu hơn trong ngàm, và nâng phần ngoài của ngàm lên nhẹ. Kết hợp hai điểm này làm hạ máy khoảng 10mm so với bản gốc, nên chiều cao gần như ngang với chân zin.
• Tích hợp để dễ lắp đặt hơn.
• Vát mép (chamfer) lỗ ốc (ở cuối rãnh) để hợp với ốc M5 flathead.

Cập nhật 2023-10-25: Mình export lại file 3MF từ Fusion 360 với mức refinement (polygon count) cao hơn để bề mặt ngoài mịn hơn. Không ảnh hưởng nhiều tới bản in thực tế, nhưng nhìn đẹp hơn trong slicer. Đồng thời mình cũng update G-code đã upload theo model độ phân giải cao này.

Cập nhật 2024-02-11: Upload thêm các biến thể mới, trong đó quả bóng được hạ xuống nhẹ, làm máy cao lên. Xem bảng phía trên để biết nên chọn model nào cho máy của bạn.
