MMD1-z³D: Bộ cấp nam châm module 4-12mm cho HSW và Skadis

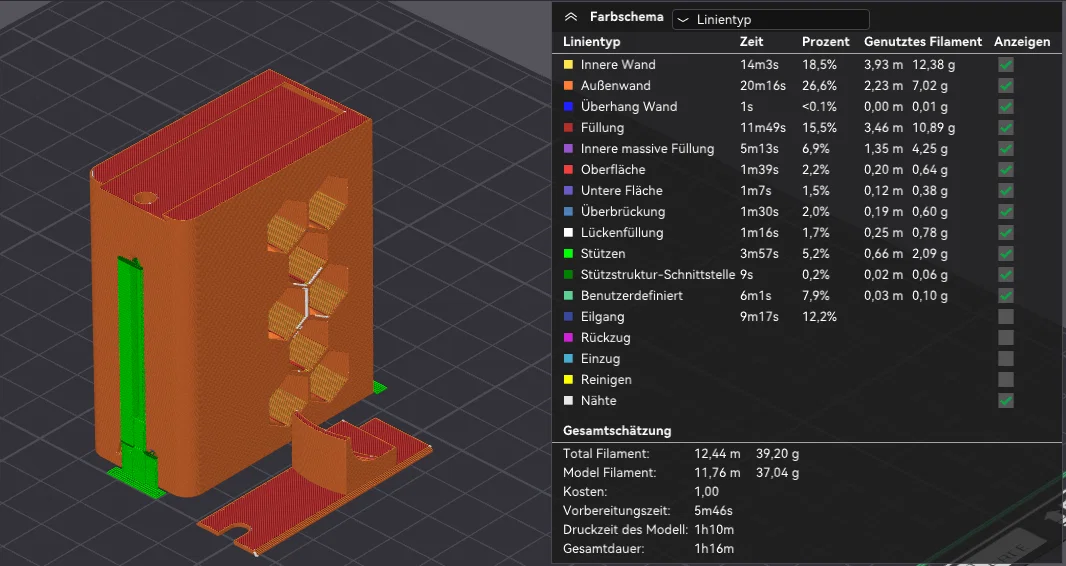

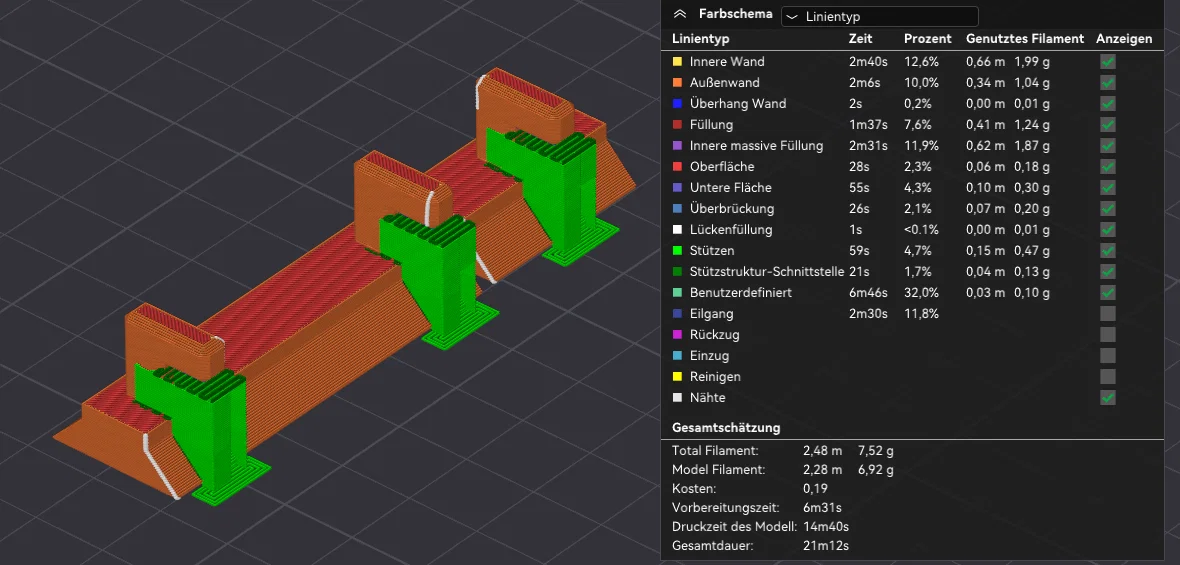

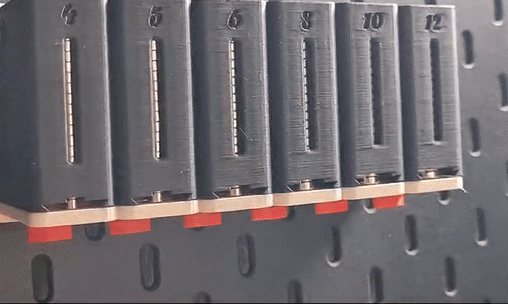

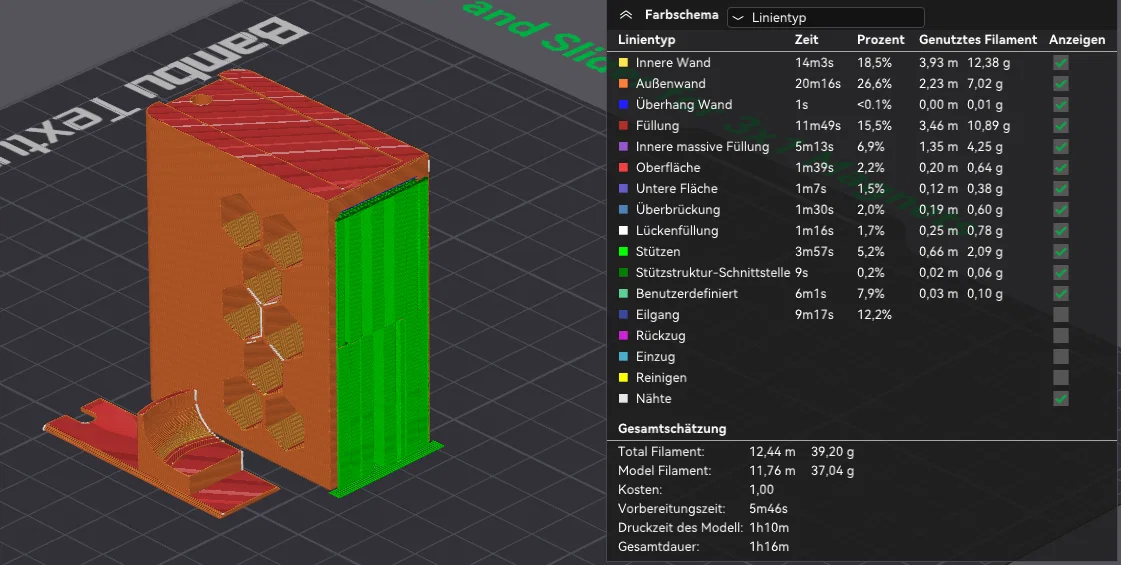

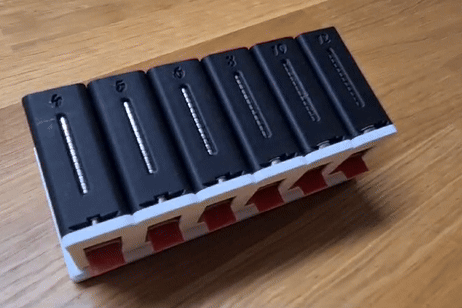

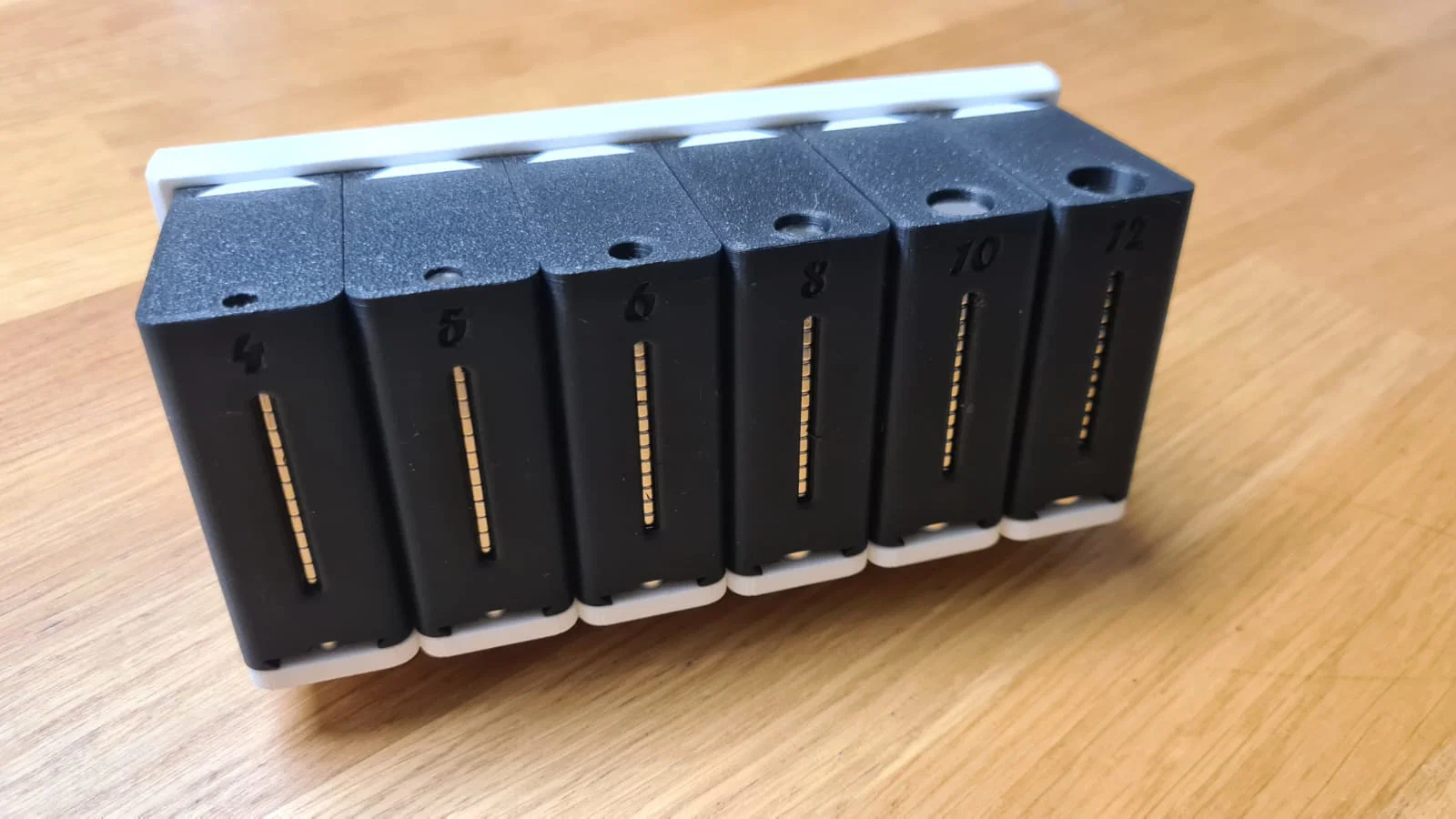

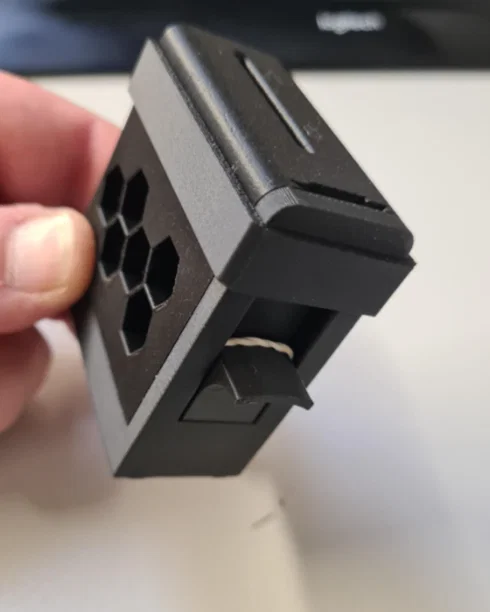

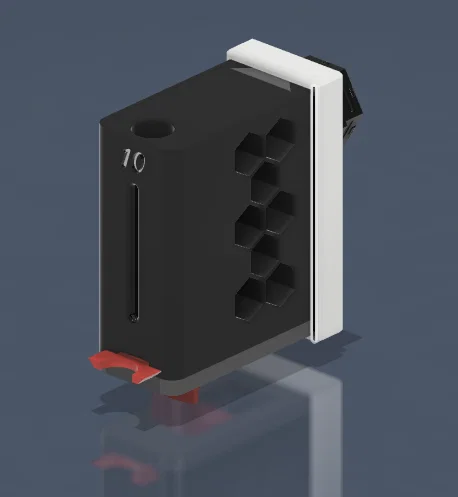

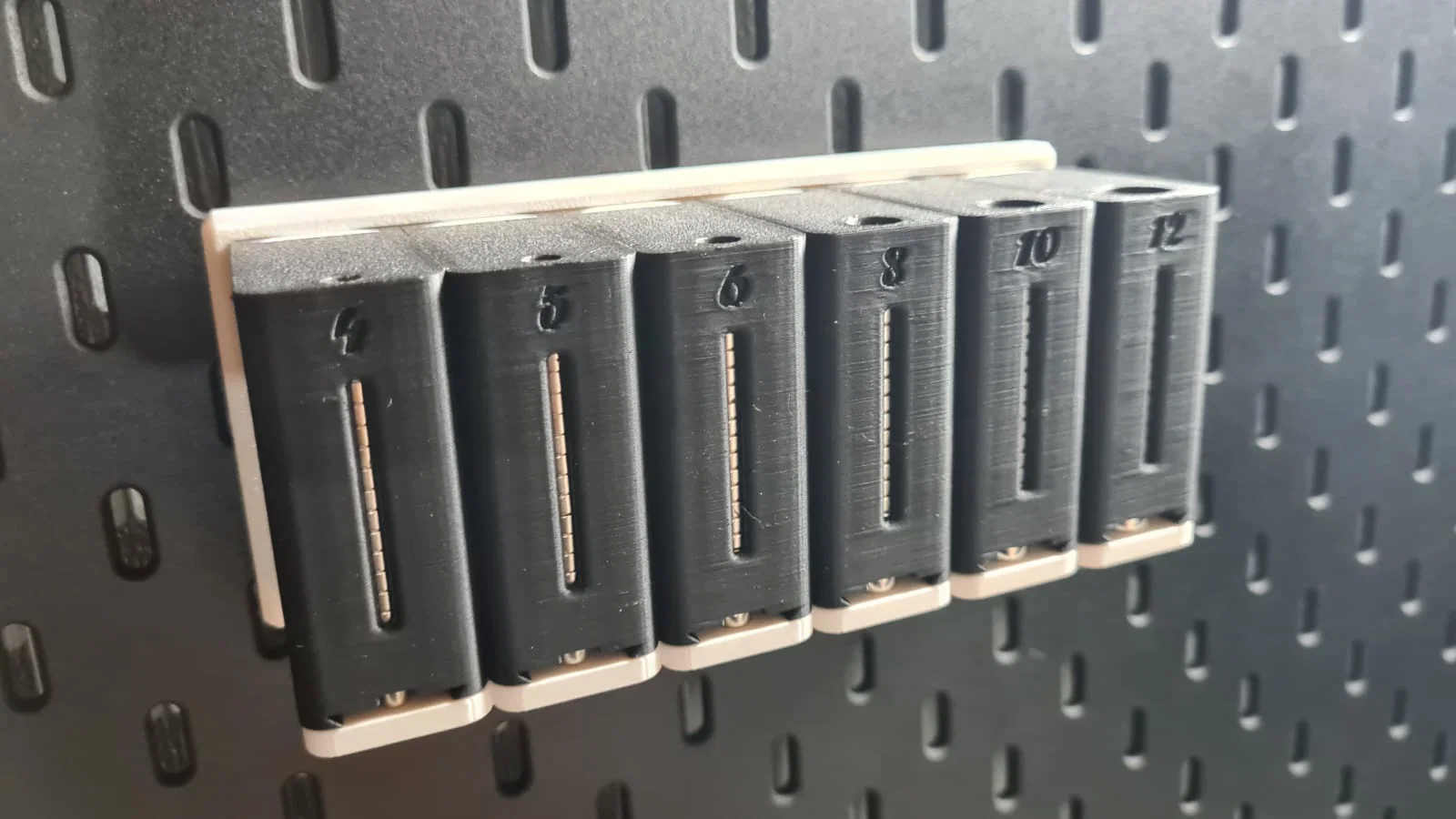

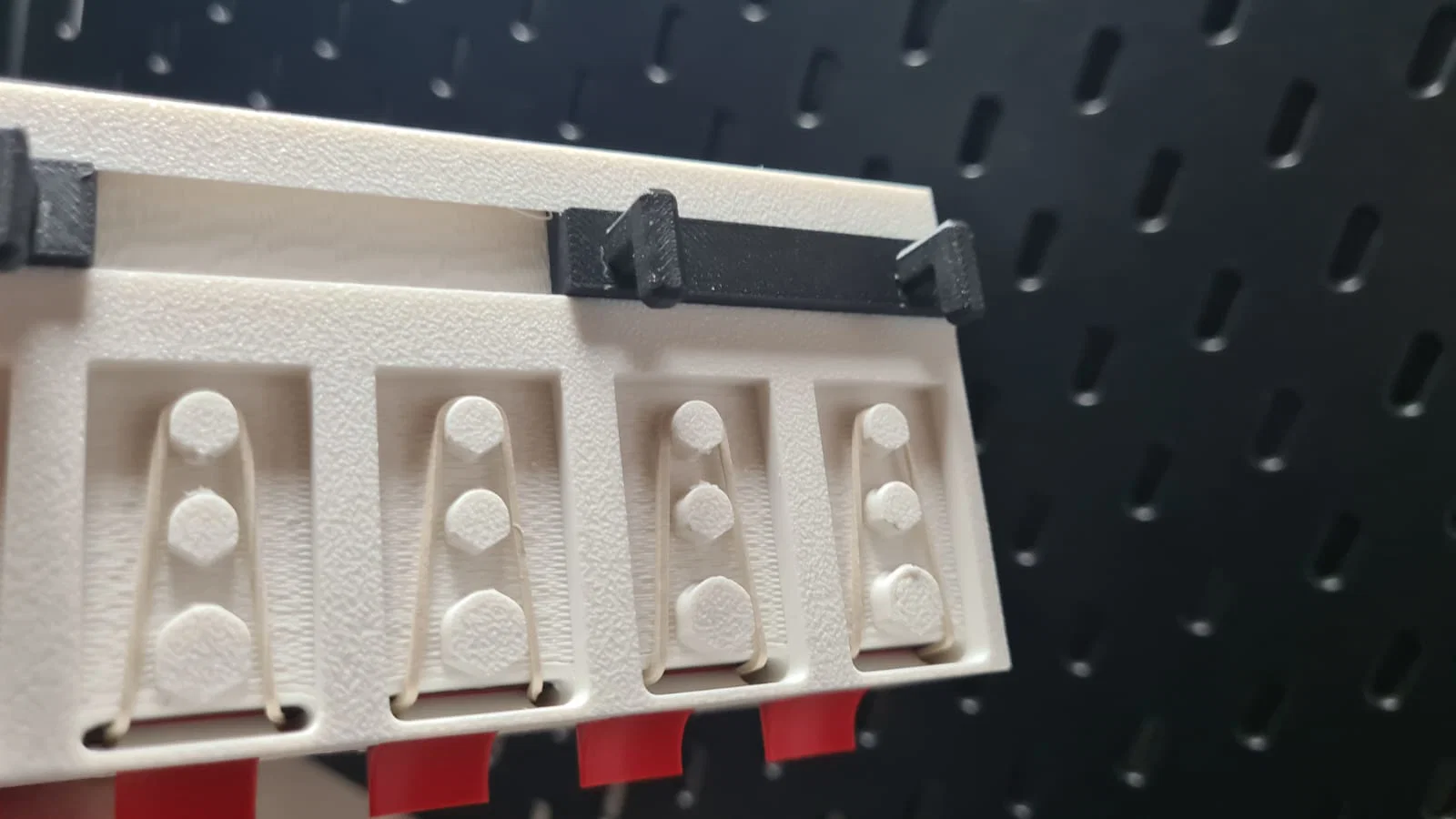

06.10.2024 // 11:10: Đã cập nhật Print Profile V2 và các file STL !!! Cập nhật hình học của Slider Cập nhật hình học của Body: Dung sai lỗ nam châm tăng từ +0,4mm lên +0,6mm để nam châm trượt xuống mượt hơn bằng trọng lực và tương thích với nhiều loại nam châm hơn. Loại bỏ khe hở thừa và thiết kế độ dày Slider riêng biệt cho từng kích thước nam châm. Bổ sung các kích thước nam châm: 3x1, 3x2, 4x1, 5x1, 6x1. Thay đổi cách ghi kích thước nam châm đầy đủ: ví dụ từ (4, 5, 6) thành (4x1, 4x2, 4x3, 5x1, 5x2, 5x3...). Nếu muốn nâng cấp lên V2, bạn cần in lại phần Body và Slider, các linh kiện khác (seat và Frame) vẫn giữ nguyên. Chào mọi người, vì không ưng ý với mấy loại giá đỡ nam châm hiện có nên mình tự thiết kế một cái cho riêng mình. Nó tương thích với HSW và IKEA Skadis, lại còn là dạng module nữa! Bạn có thể dùng một cái đơn lẻ hoặc xếp chồng tối đa 8 cái lên nhau. Cò súng được giữ bằng dây thun và sẽ tự quay về vị trí cũ. Mỗi lần kéo cò sẽ lấy ra đúng một viên nam châm. Khả năng tương thích nam châm: 4x2mm và 4x3mm 5x2mm và 5x3mm 6x2mm và 6x3mm 8x2mm và 8x3mm 10x2mm và 10x3mm 12x2mm và 12x3mm Chứa được tối đa 30 viên nam châm loại dày 2mm hoặc 20 viên loại dày 3mm. Chúc mọi người in vui vẻ, nếu thấy hay đừng ngại thả tim, bình luận, đánh giá hoặc góp ý cho mình nhé. Hướng dẫn lắp đặt: Bạn cần một sợi dây thun loại thường cho mỗi module, đường kính khoảng 20mm là đẹp nhất, nếu dây dài quá có thể thắt nút lại. In toàn bộ linh kiện: 1. Bạn cần Dispenser, Slider, connector và khung tùy theo số lượng module muốn xếp chồng. 2. Trượt dispenser đầu tiên vào khung, đẩy lên cao để có khoảng trống thao tác. 3. Luồn dây thun qua mặt sau của khung. 4. Đưa Slider vào rãnh đuôi én từ phía trước. 5. Móc dây thun vào cò của Slider. 6. Trượt dispenser vào vị trí cuối cùng, nhớ cẩn thận đừng để kẹt dây thun. 7. Móc dây thun vào một trong ba điểm căng. 8. Lặp lại bước 2-7 cho đến khi lắp đủ dispenser. 9. Lắp connector vào rãnh đuôi én của khung. 10. Trượt khung ngoài vào mặt sau để cố định các dispenser. Nạp nam châm vào là xong!! (Nhớ giữ cùng cực nam châm cho mỗi dispenser kẻo chúng hút nhau, nhất là với size 8-12mm). Hỗ trợ kỹ thuật: Do dung sai rất khít nên các máy in khác nhau có thể cho kết quả hơi khác nhau, đặc biệt là ở phần rãnh đuôi én hoặc lỗ 4mm. Hiện tượng elephant foot hoặc line bị hụt có thể gây khó khăn. Một số mẹo nhỏ: Slider cần di chuyển tự do trong rãnh đuôi én, mình đã thiết kế độ hở vừa đủ, nhưng nếu vẫn bị kẹt, bạn có thể dùng giấy nhám mịn mài nhẹ các đầu. Lỗ nam châm 4mm: nếu nam châm không tự rơi xuống được, hãy làm sạch lỗ bằng mũi khoan 4mm, xoay nhẹ vài vòng là ổn. Nếu gặp vấn đề gì cứ nhắn mình nhé, mình sẽ hỗ trợ.
