Ống dẫn sáng & thấu kính LED cho Original Prusa MMU3

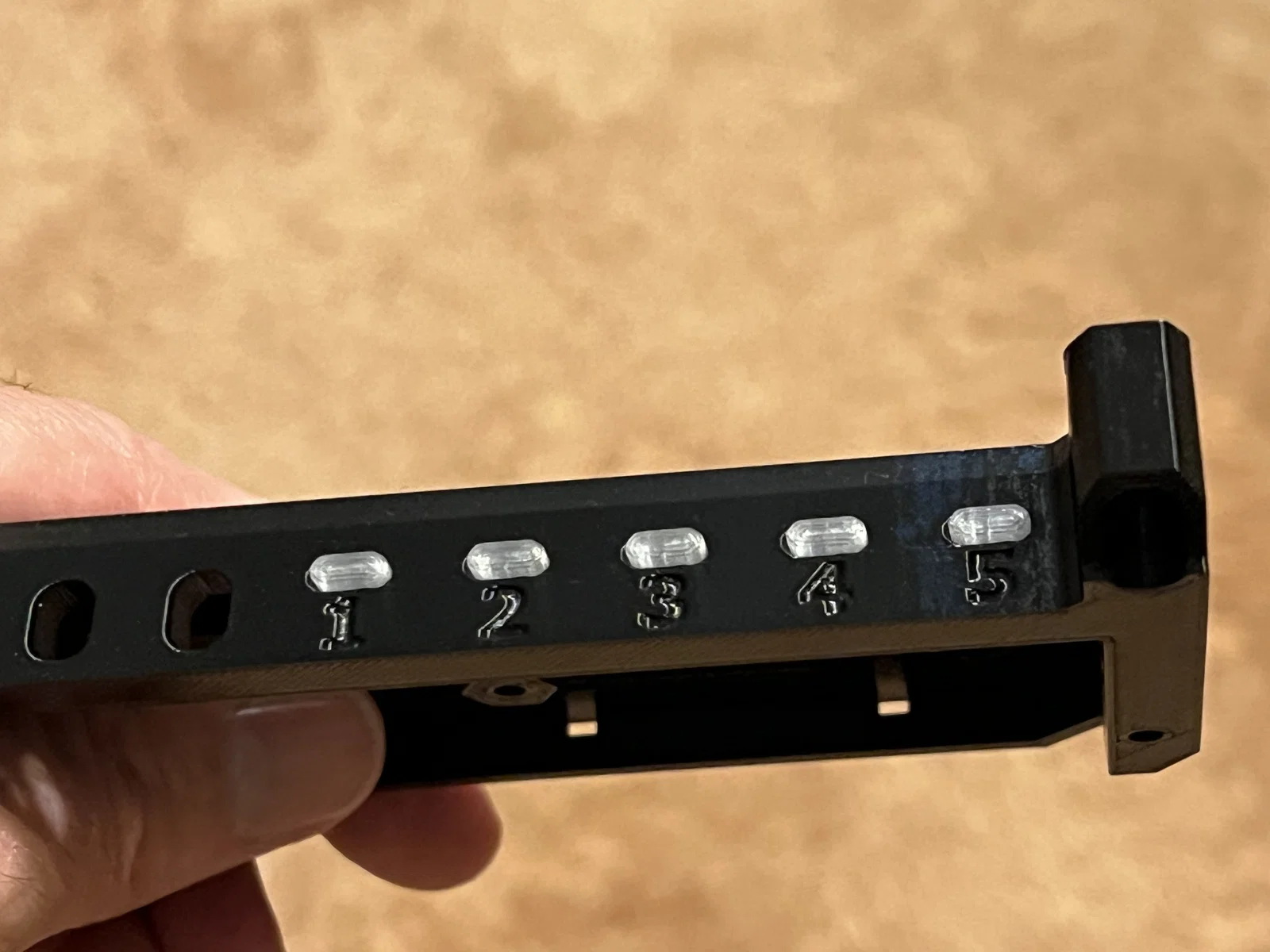

Đèn LED trên MMU3 zin khá khó thấy nếu bạn không nhìn thẳng vào các lỗ LED, nhất là khi nhìn từ phía trước trong lúc MMU được gắn theo góc tiêu chuẩn. Các light pipe và lens này sẽ tán sáng ra góc rộng hơn, giúp nhìn LED dễ hơn.

Mình đã test trên cả hai phiên bản cover MMU3 R3 và R4.

Các lỗ LED trên cover MMU3 có hình dạng hơi khác so với cover MMU2S (dạng vát góc thay vì bo tròn hai đầu); nếu bạn cần LED lenses vừa với MMU2S thì tải model khác của mình tại đây ().

Cập nhật 2024-10-04: Theo yêu cầu, mình đã thêm một phiên bản lens phẳng (flush) với bề mặt phía trước của cover.

Quy trình lắp đặt:

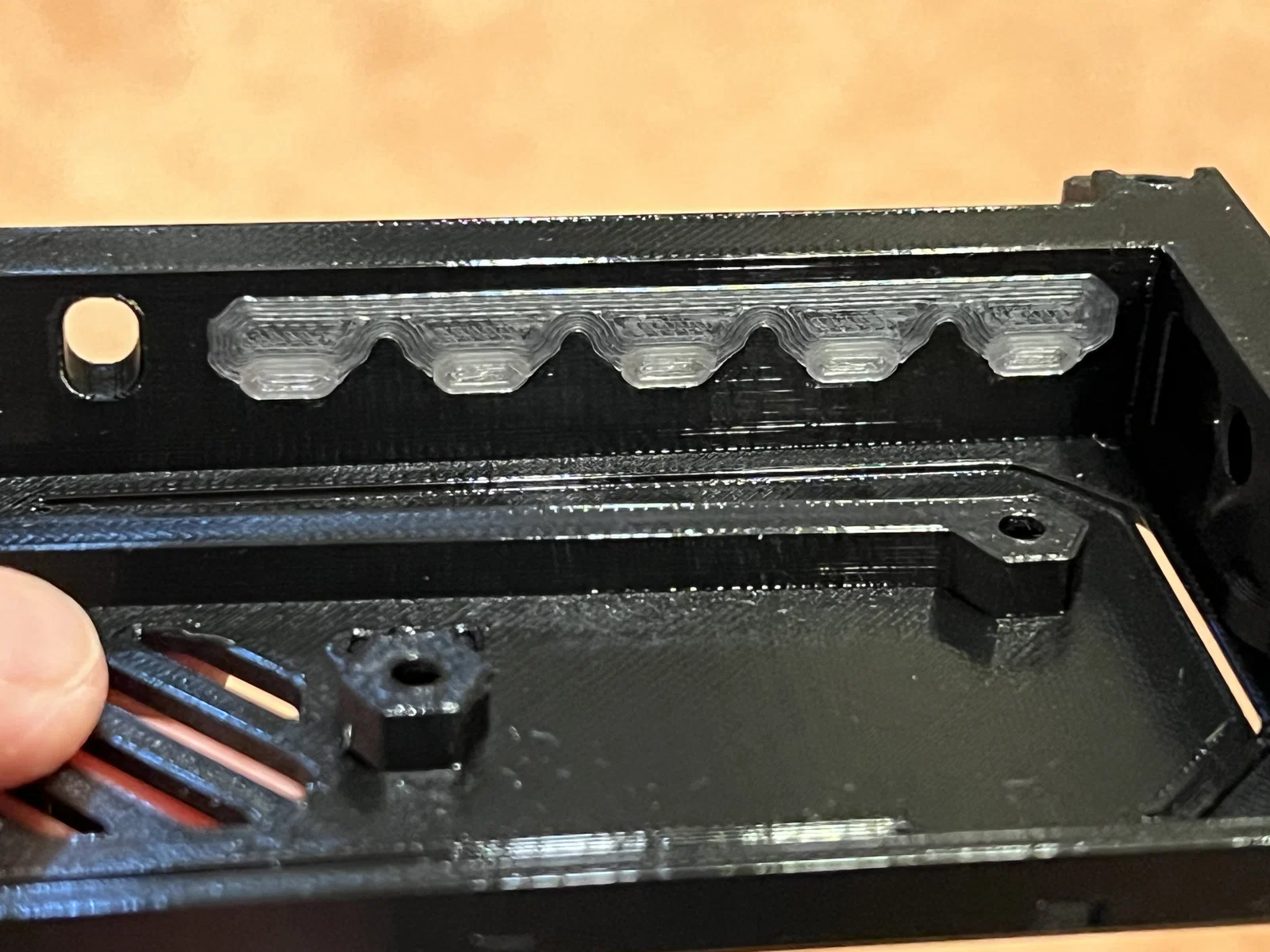

1. Ấn các lens vào lỗ cho tới khi phần gờ (flange) nối các lens riêng lẻ nằm phẳng sát bề mặt phía trong của cover (như trong hình).
2. Lens được lắp kiểu friction-fit và thường sẽ tự giữ tại chỗ. Tuy nhiên, nếu bị lỏng do sai số in (hoặc bạn lo khi có lực ấn từ bên ngoài vào lens), hãy nhỏ vài giọt keo CA vào giữa phần flange và bề mặt phía trong của cover để cố định.

Ghi chú/nhận xét thêm:

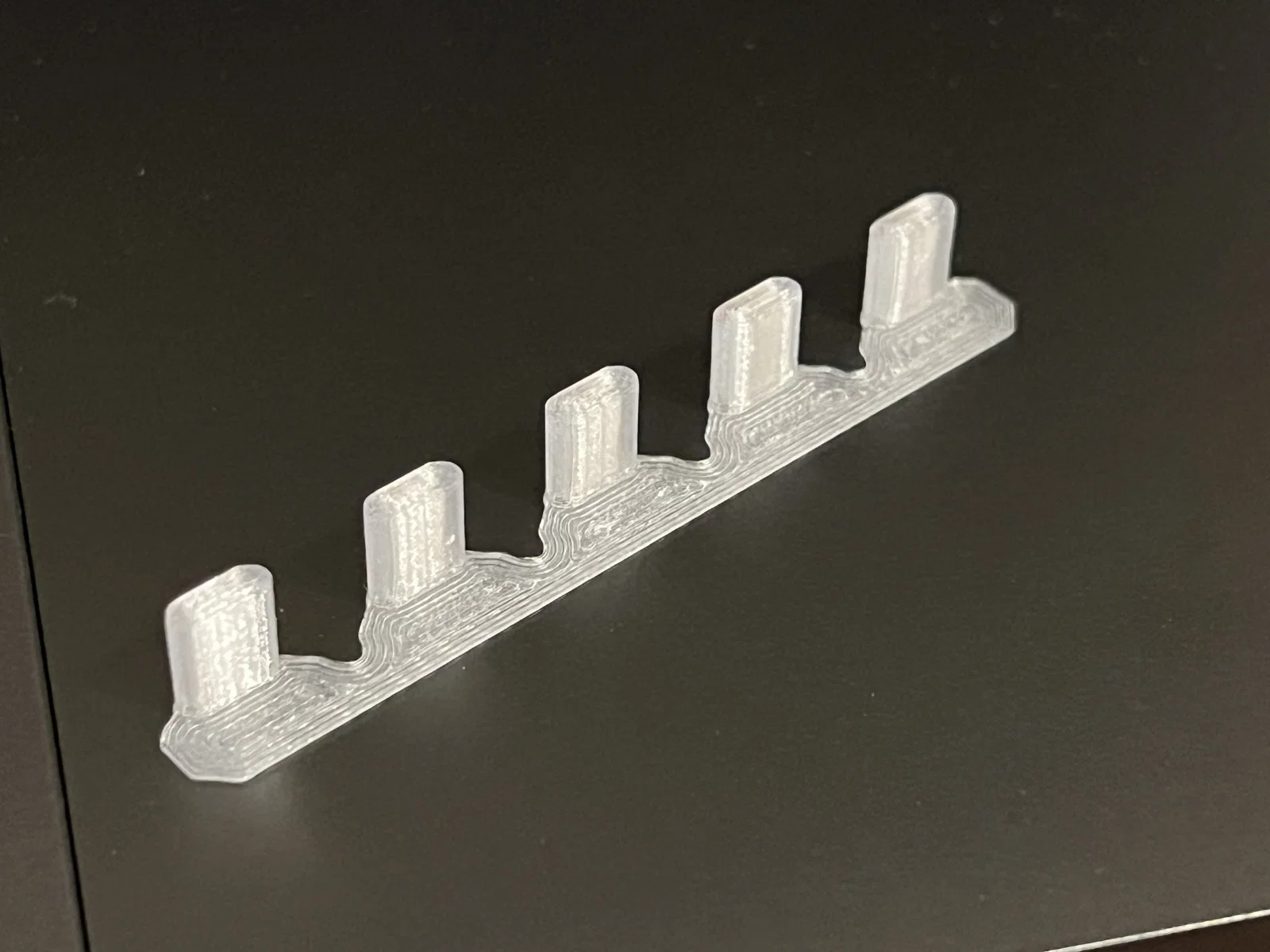

• In bằng PETG với layer height 0.2 mm và nozzle 0.4 mm. Đặt perimeters tối thiểu 4 để light pipe đặc (bản in của mình để 5 perimeters).
• Filament mình dùng là MatterHackers Translucent Clear PETG.
• Vui lòng đừng dùng file .bgcode được cung cấp (lúc nào cũng nên tự slice theo máy in, filament, môi trường của bạn, v.v.). File này chỉ để tham khảo thời gian in ước tính.
