Dự án Printhead Direct Drive cho Ender 5 Plus
Dự án carriage trục X custom cho Ender 5 Plus, hỗ trợ lắp BMG feeder và hotend chuẩn V6 như V6/CHC Pro. Thiết kế bám sát đồ zin, chỉ cần dời nhẹ X endstop, không đổi build volume.
Mô tả

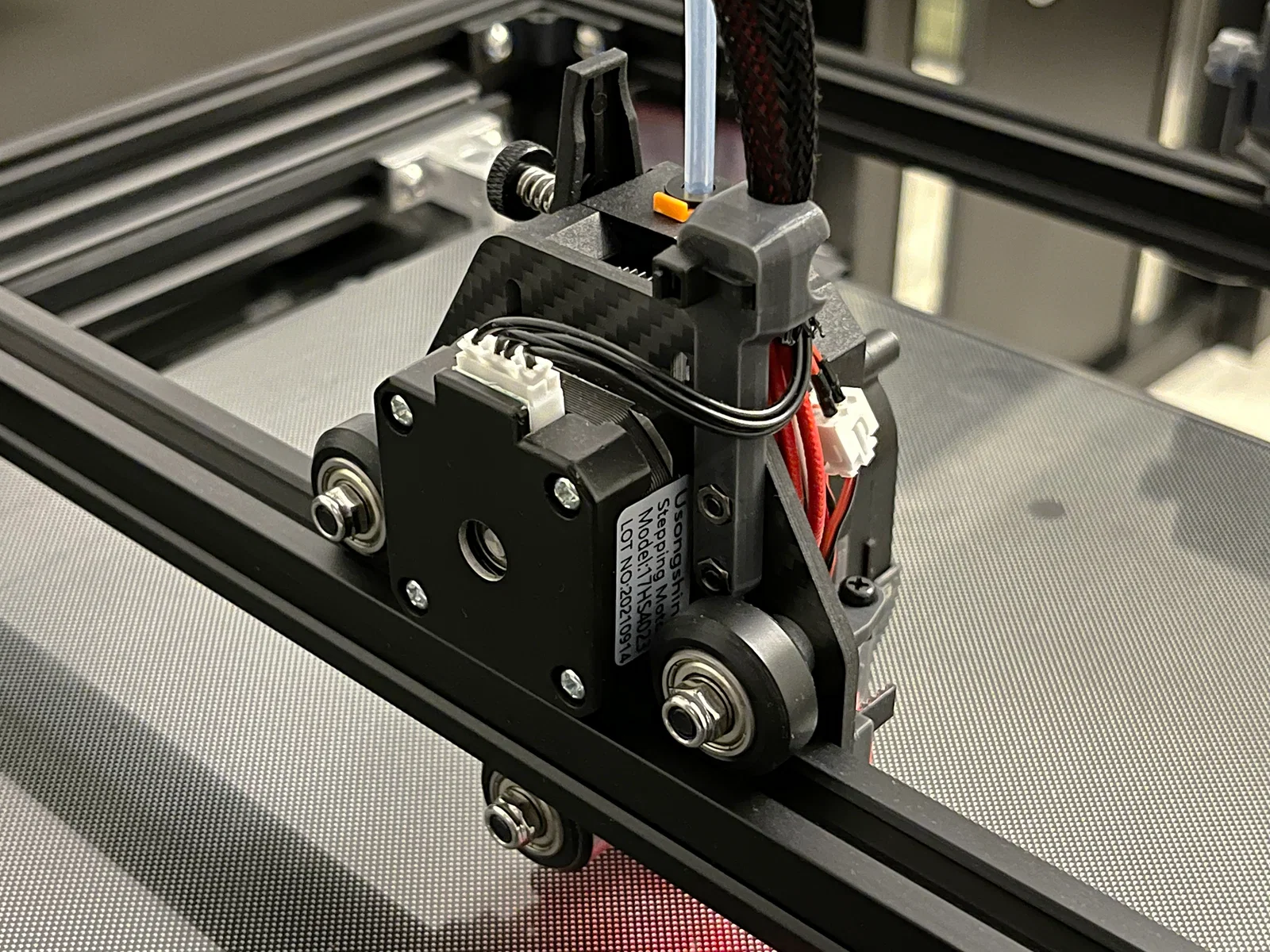

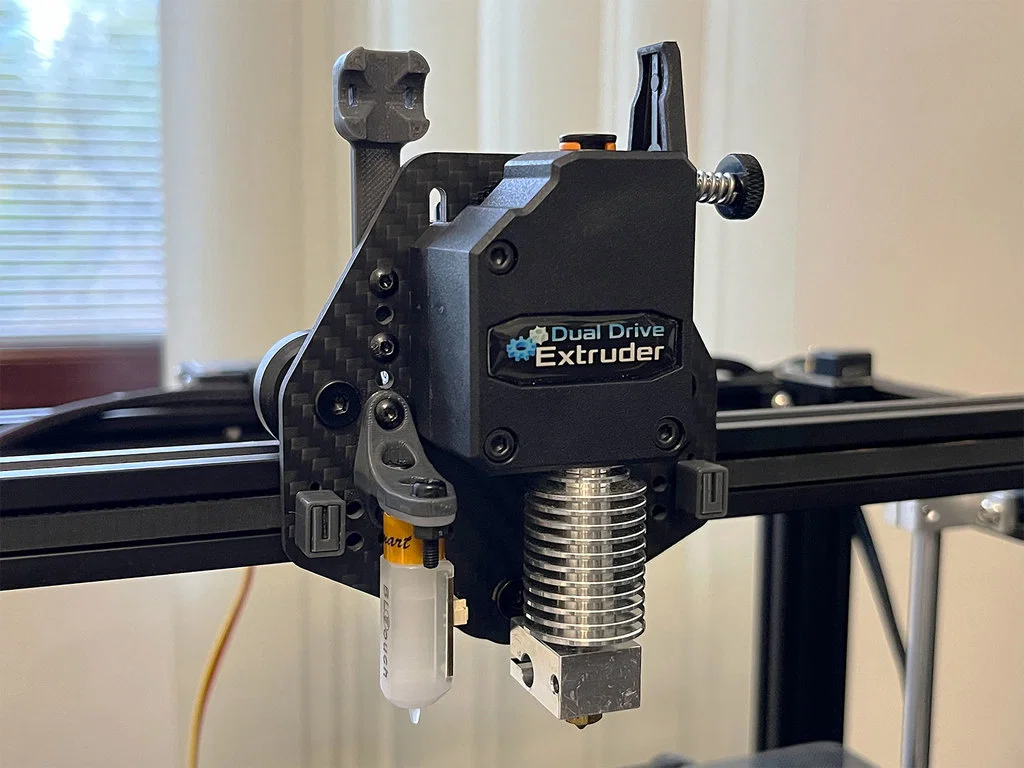

Đây là dự án carriage trục X cho Ender 5 Plus. Carriage này cho phép bạn lắp BMG feeder và hotend V6 hoặc CHC Pro, hoặc các hotend khác tương thích chuẩn V6.
Bạn có thể chỉnh được vị trí theo phương đứng (vertical) của extruder. Carriage của mình bám khá sát kích thước của carriage Creality zin, nên không cần độ chế lớn phần cơ khí máy in; chỉ cần dời X-axis endstop hơi sang phải một chút. Thể tích in (build volume) vẫn giữ nguyên.

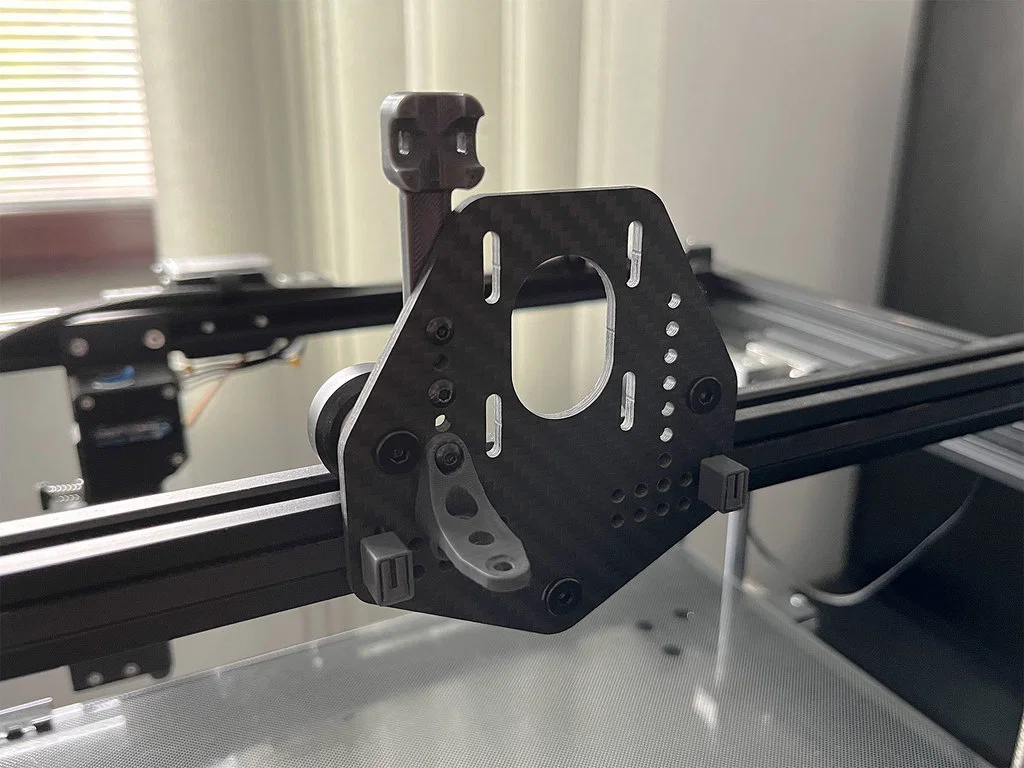

Tấm đế (base plate) nên được cắt CNC từ carbon fiber hoặc nhôm dày 3mm.
Các món mình dùng cho bản build:
- Trianglelab DDB V2.1 Feeder
- Trianglelab CHC Pro với titanium heatbreak
- Usongshine Nema17 17HS4023 stepper motor
- Younuon Dual Ball Bearing 24v 3010 fan
- Younuon Dual Ball Bearing 24v 5015 fan 2x
- Quạt làm mát mẫu in (part cooling):
- Mellow V-Slot rollers và eccentric (đồ zin cũng dùng được)
BOM sẽ có sớm.
Dây motor extruder dài khoảng 210cm.
File bao gồm các mục sau:
- Bản vẽ dxf của X Carriage

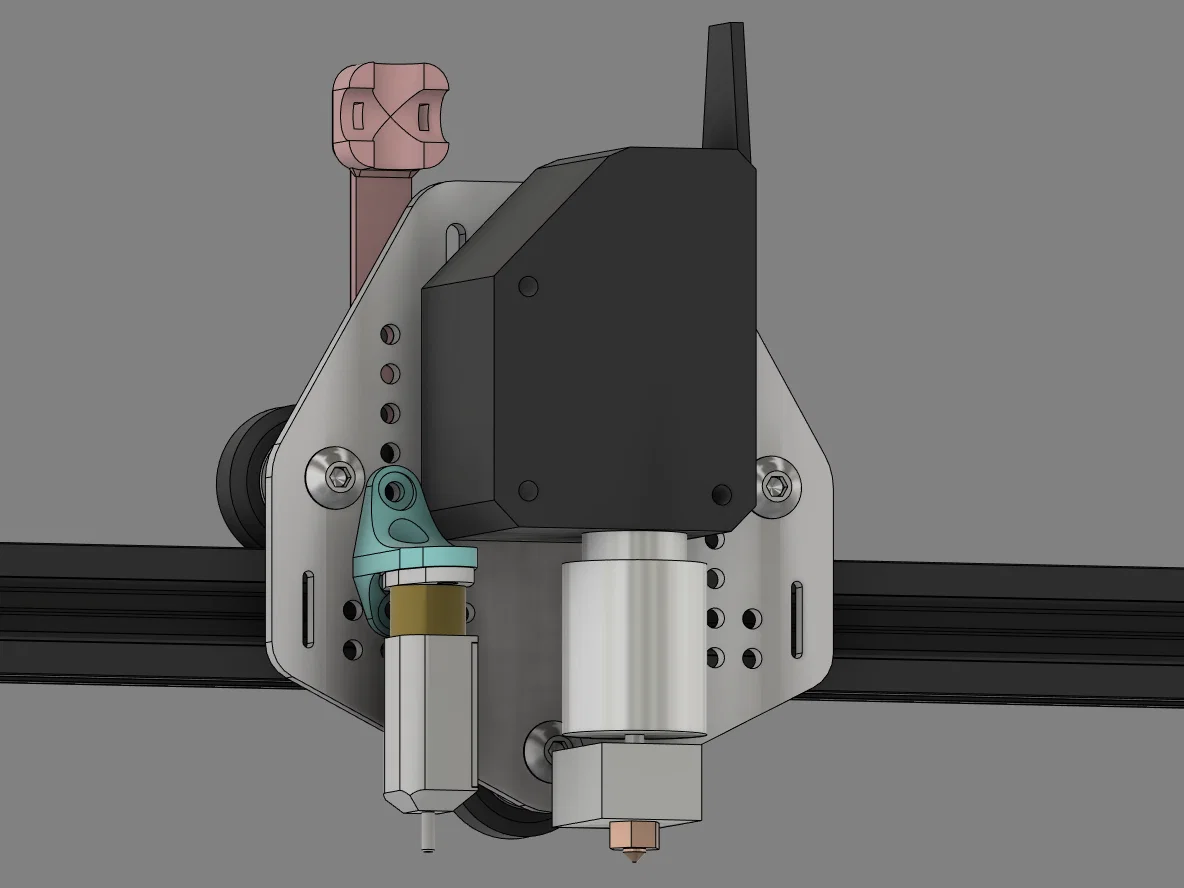

- Model stl của X Carriage để test fit
- Ngàm gắn BlTouch
- Ngàm cố định dây hotend
- Ngàm gắn khung ống Bowden
- Kẹp dây đai GT2

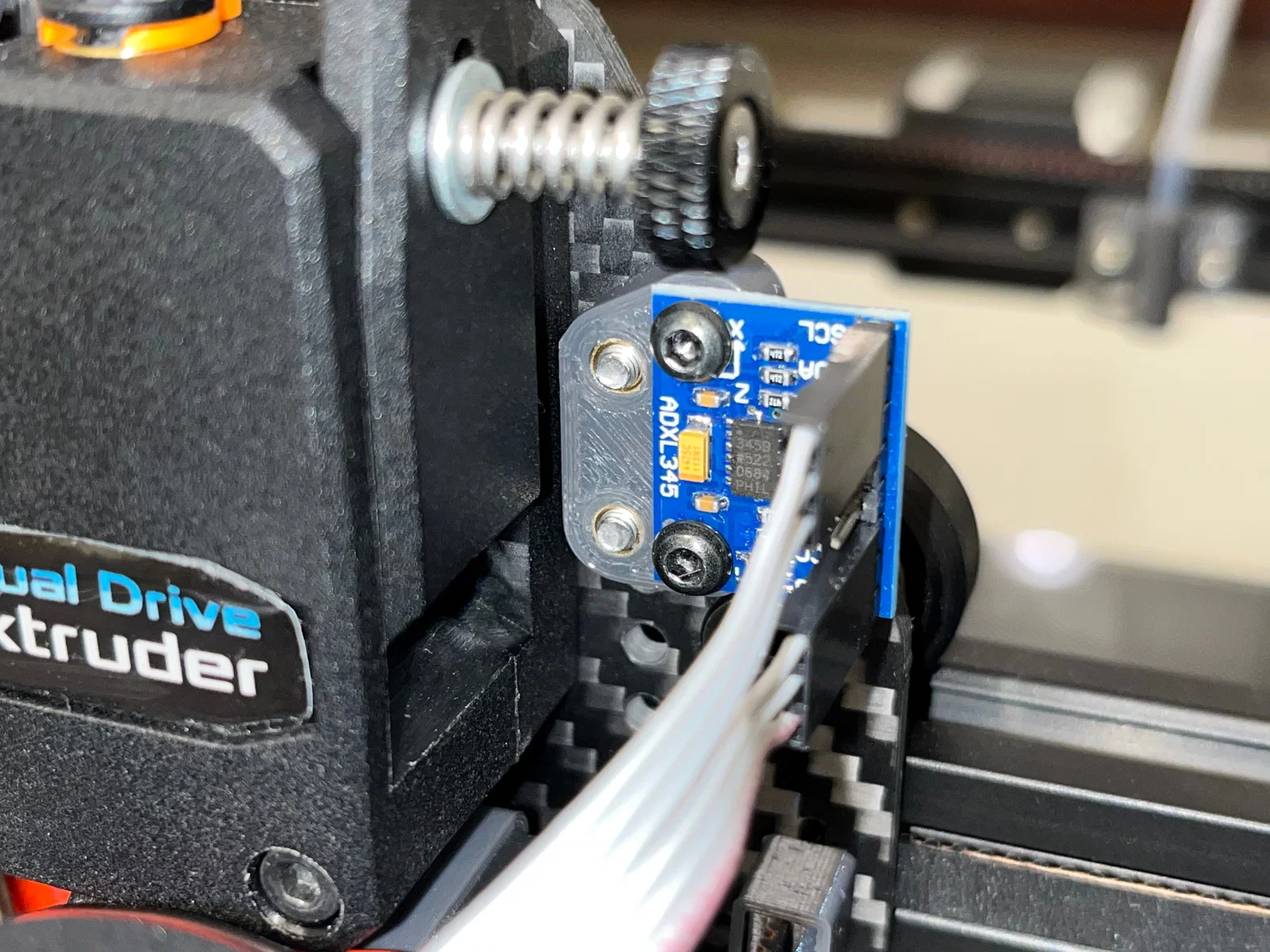

- Ngàm gắn ADXL345

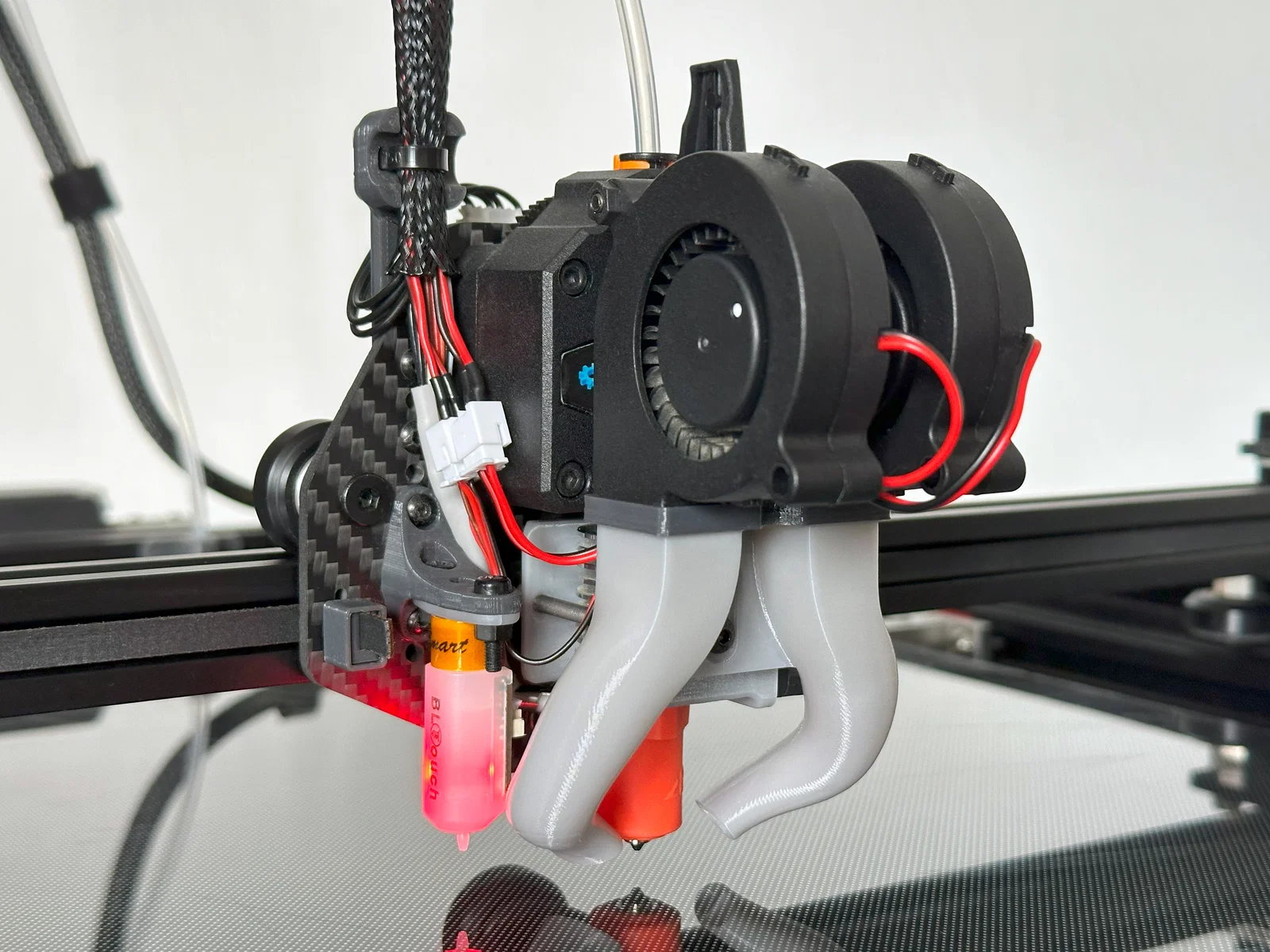

Về phần làm mát (part cooling) bạn có thể dùng một trong các dự án này:
Ngoài ra mình rất khuyến nghị lắp thêm món này nếu bạn dùng Trianglelab feeder:
Trọng lượng cụm toolhead lắp hoàn chỉnh ước khoảng 400g.
Cài đặt in (Print Settings)
Supports:
Không
Resolution:
0.2
Infill:
30%
Filament:
Bestfilament PETG
Dark Gray
Khuyến nghị:
In “E5P_gt2_Retain_Clip” với random seam alignment để tăng độ bền.
Changelog:
2023.03.22 - Thêm model ngàm gắn adxl345.
2023.04.07 - Thêm link tới chi tiết bmg filament guide.

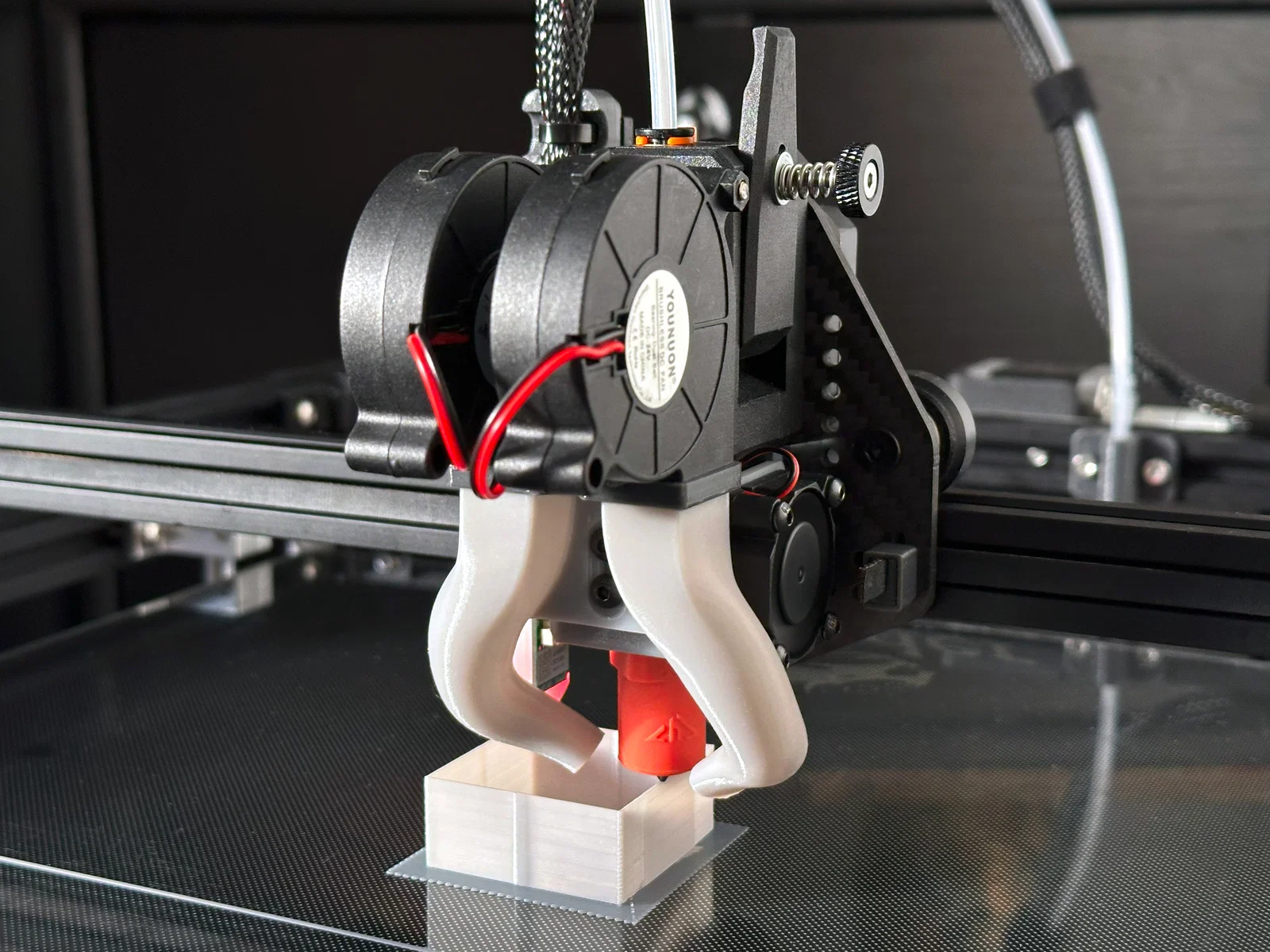

2024.09.20 - Part cooling mới, mạnh hơn!
