Đồng hồ học xem giờ cho trẻ em

Đồng hồ học xem giờ cho trẻ em

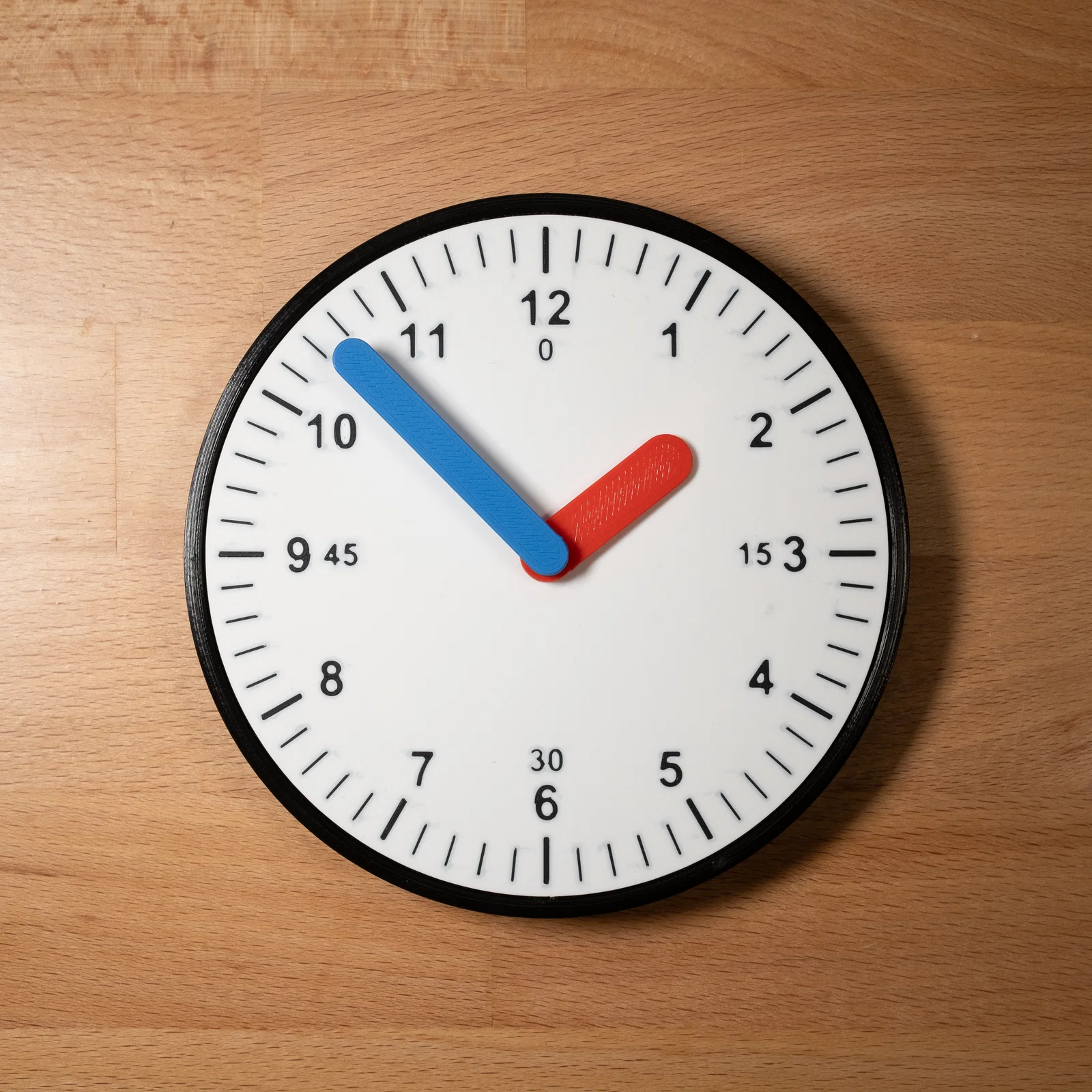

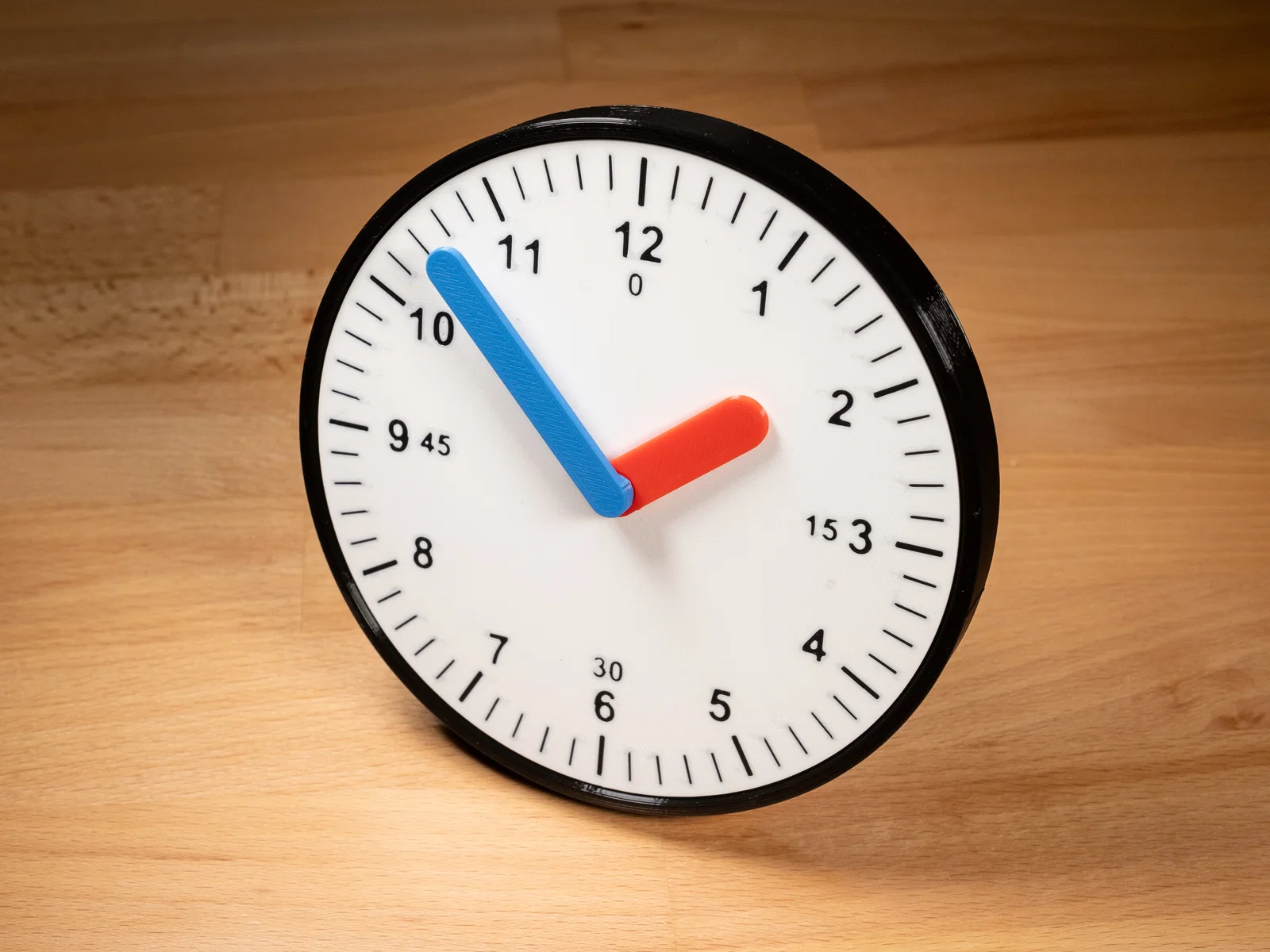

Mình thiết kế cái đồng hồ này cho tiết toán ở trường tiểu học. Hai kim đồng hồ được nối với nhau bằng bánh răng, để các bé có thể tự xoay bằng tay và hiểu mối liên hệ giữa phút và giờ. Mẫu có đường kính 120 mm (4.72") và cao 14 mm (0.55"). Mình cũng muốn nó trông giống một chiếc đồng hồ thật treo trên tường.

Có hai phiên bản mặt số khác nhau: một bản multicolor “chuẩn” (MMU và các hệ khác) và một bản dành cho máy chỉ đổi màu một lần ở một layer cụ thể. Với bản MMU, hãy chọn file phù hợp trong thư mục “STEP” rồi tách (split) thành các phần ngay trong slicer.

Chỉ dành cho người dùng nâng cao: Mình có kèm một ví dụ về cách in bản MMU mà không cần MMU. Dùng để tham khảo và nhớ kiểm tra file trước!

Về việc scale: Mình không khuyến nghị scale mẫu này vì dung sai (tolerances) rất sát và cực kỳ quan trọng. Tuy vậy, bạn có thể chỉnh các file STEP để làm cho phù hợp.

Dụng cụ và vật liệu

• keo dán (loại không đông cứng ngay, vì bạn cần thời gian canh chỉnh kim giờ)
• 4 con ốc: M3 x 8 mm đầu lục giác âm (socket head)
• nếu có: mỡ bôi trơn cho bánh răng để chạy êm và mượt hơn

In (PLA)

• nozzle: 0.4 mm
• layer height: 0.2 mm
• infill: ≥ 10 % (grid)
• walls: ≥ 2
• top and bottom: ≥ 4
• không cần supports

Mình có kèm file STEP để có độ phân giải cao hơn và phòng khi bạn muốn chỉnh sửa gì đó.

Quan trọng: Bạn cần đảm bảo bánh răng tương ứng có cùng màu với kim, vì nó là trục và sẽ thấy được khi lắp hoàn chỉnh. Xem hình của mình để tham khảo.

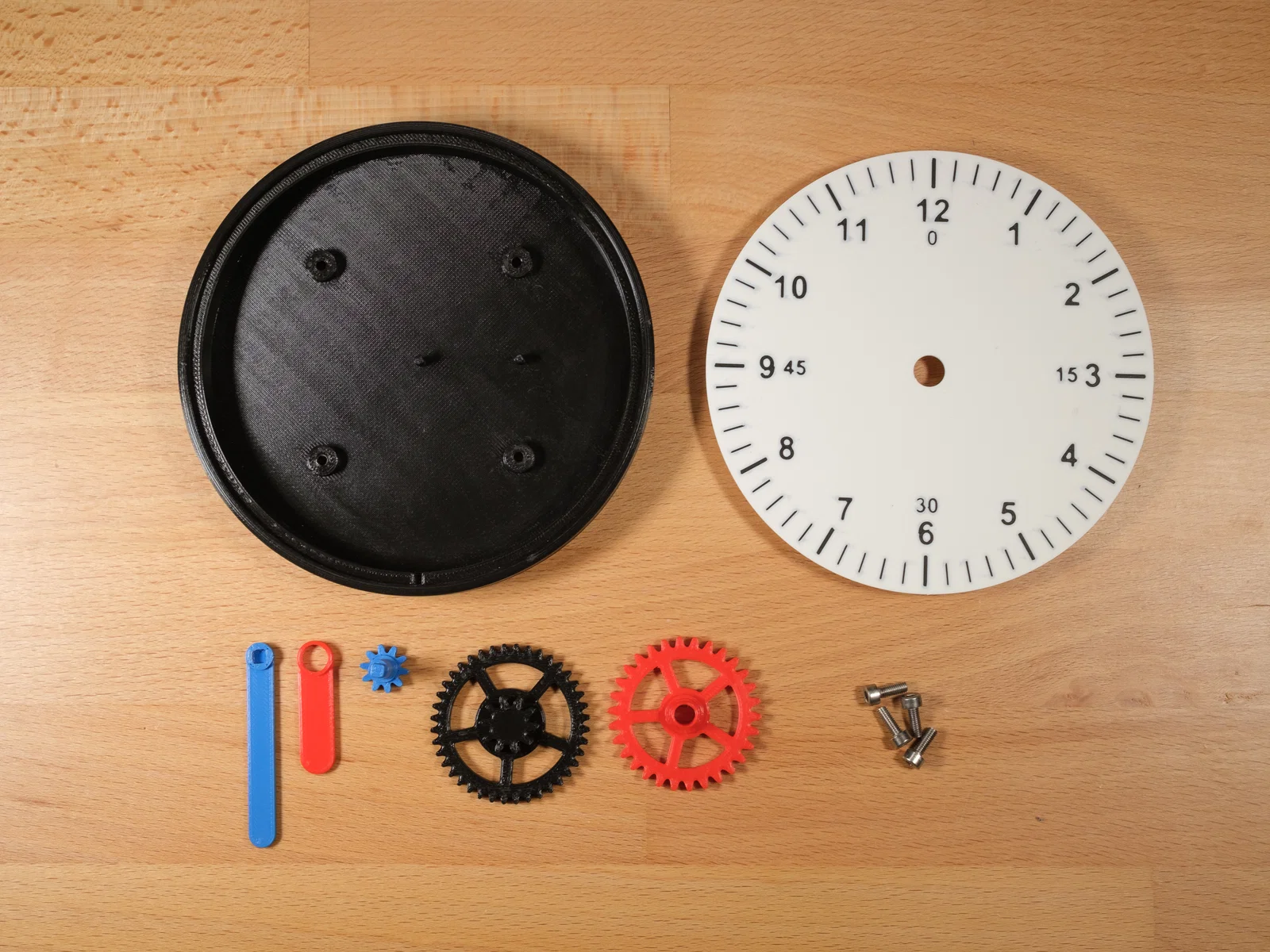

Lắp ráp

1

Đặt phần vỏ (case) trước mặt bạn

2

Đặt Gear 1 lên trục chính (ở giữa)

3

Đặt Gear 2 lên trục phụ (bên phải)

4

Đặt Gear 3 ăn khớp lên Gear 1

5

Canh mặt số (dial) vào vỏ bằng khe (slot) ở phía dưới

6

Dán kim giờ vào đúng trục tương ứng, rồi nhanh chóng chuyển sang bước tiếp theo

7

Dán kim phút vào trục vuông (square axle), tham khảo hình để canh đúng

8

Ấn mặt số vào vỏ rồi bắt ốc từ phía sau một cách cẩn thận

Lịch sử phiên bản

2024/11/2: Version 1.0
