Mount Wago cho 2020: 4x 221-413 & 3x 221-412 + 1x 221-413

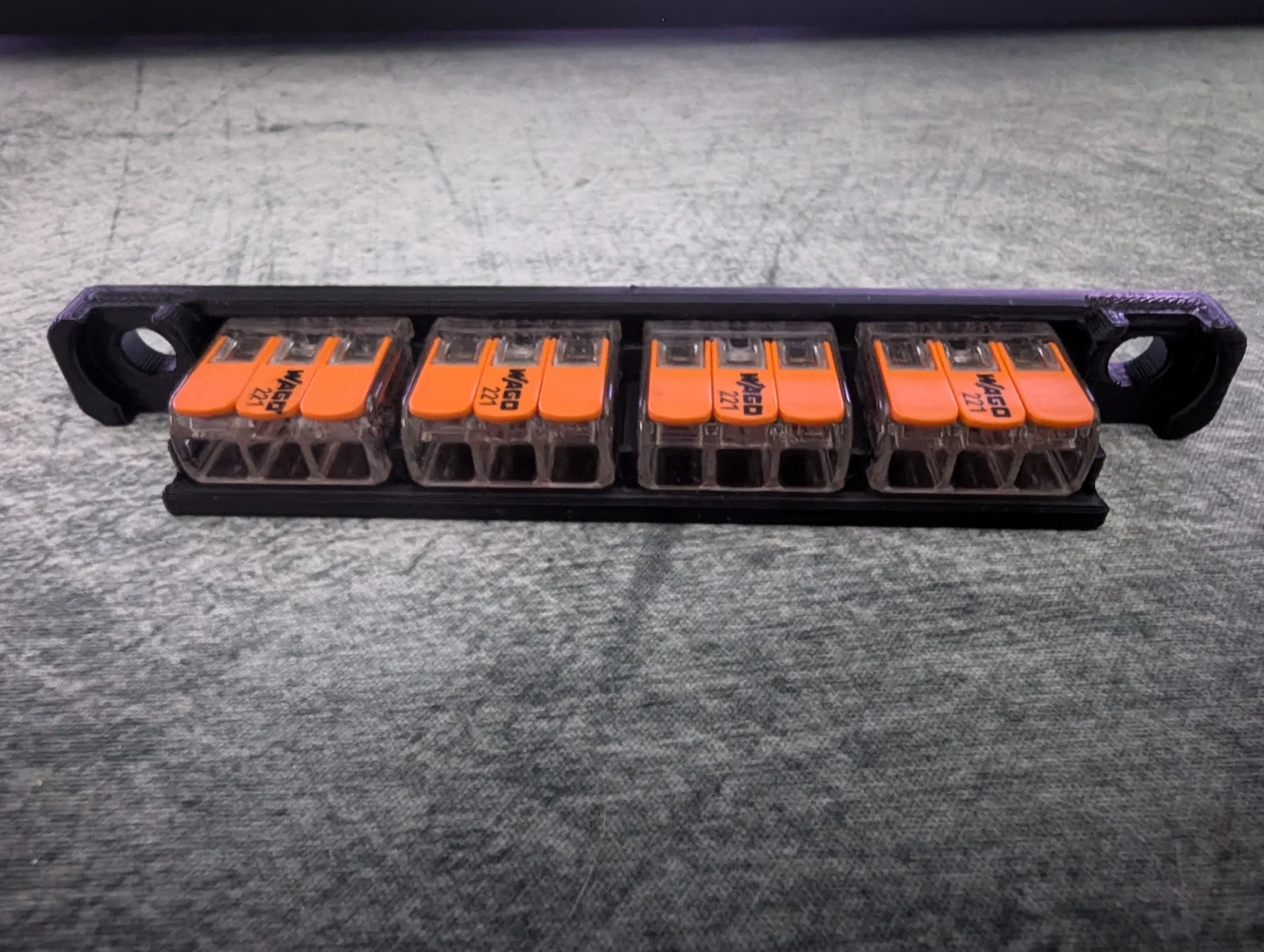

Bộ mount gắn Wago 221-413/221-412 lên nhôm định hình 2020 cho Voron (hoặc dự án khác). Gồm bản 4x 221-413 và bản 3x 221-412 + 1x 221-413 (2 bản mirrored), kèm thêm mount 2x 221-413.
Mô tả
Trong lúc dựng con Voron 2.4 của mình, mình cần một cái mount để giữ 4 con Wago 221-413 cho bed heater. Thật ra mình chỉ cần loại 3x412 + 1x413 thôi, nhưng mình không muốn phải mua nguyên một hộp Wago 412 chỉ để lấy có 3 con. Nên mình làm luôn cái bản đó, kèm 2 phiên bản đối xứng (mirrored). Về sau có khi mình sẽ kiếm được vài con 412 rồi thay qua, nhưng trong thời gian này biết đâu sẽ có người khác cần.
Mình đang dùng mấy cái mount rất ngon của Logan Fraser đăng trên VoronMods. Đây chỉ là một bản remix nhanh bằng Tinkercad. Mình in bằng Polymaker Jet Black ASA và mấy con Wago trượt vào nhẹ nhàng, giữ rất chắc, y như các bản mount khác của anh ấy mà mình đã dùng. Vì vậy mình nghĩ là thiết kế đã tính luôn độ co rút của ABS/ASA, nên nếu bạn in PLA hoặc PETG thì có thể cần scale nhỏ lại khoảng 1%.
Mình chia sẻ lên đây phòng khi có ai cũng cần.
UPDATE 11-2-2024
Bổ sung thêm một mount 2x 413 cho 2020 extrusion vì mình phát sinh nhu cầu dùng tới.
