RC Model Stand – Giá đỡ cho máy bay/thuyền RC

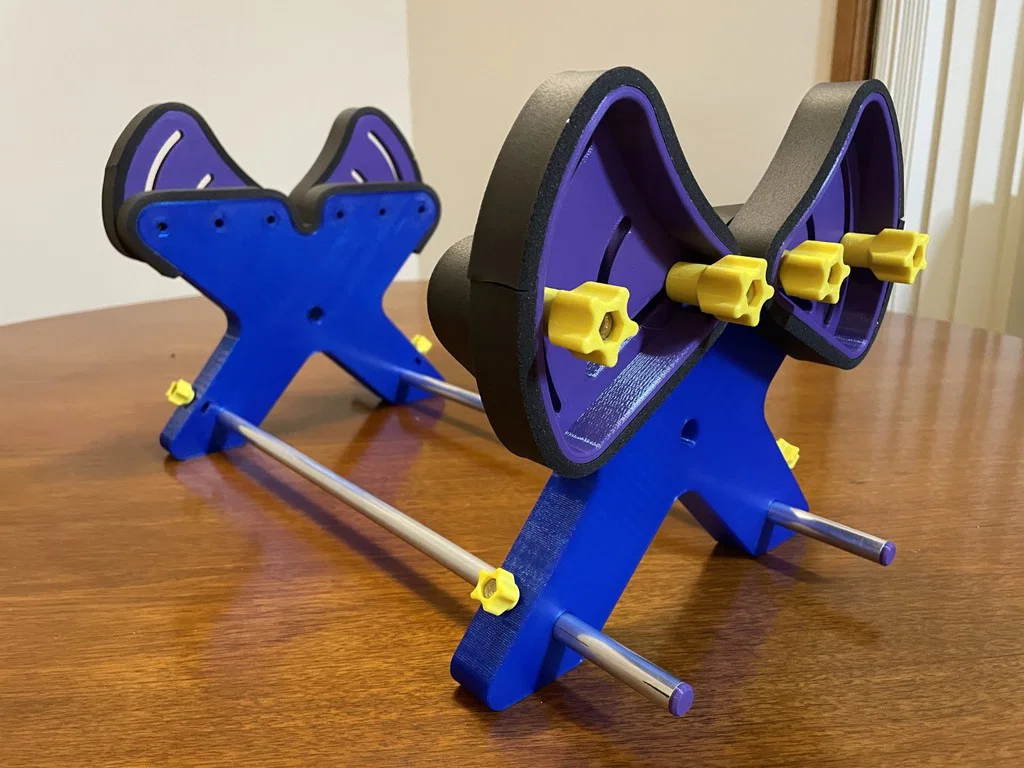

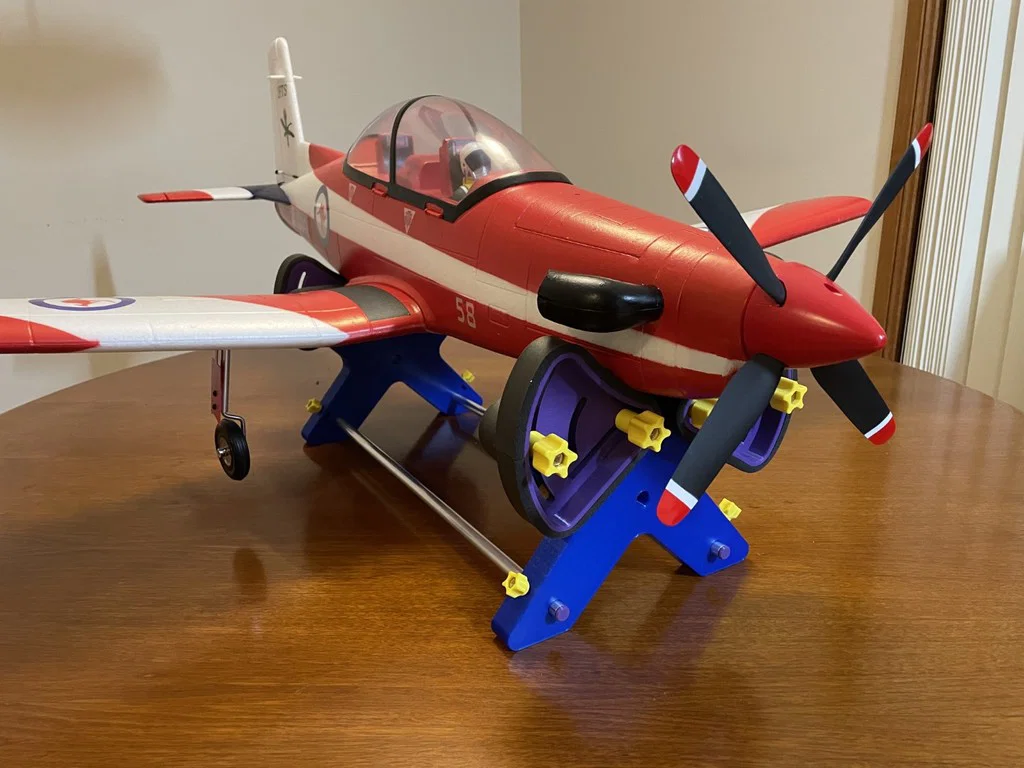

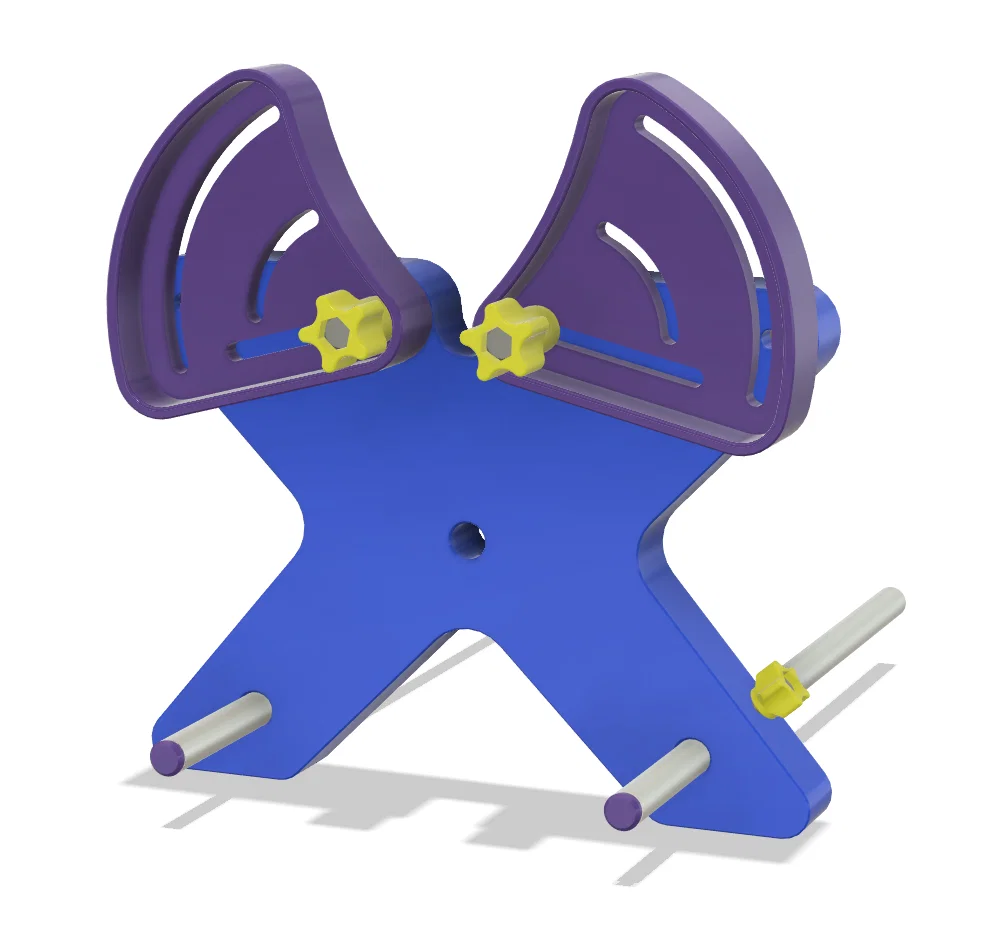

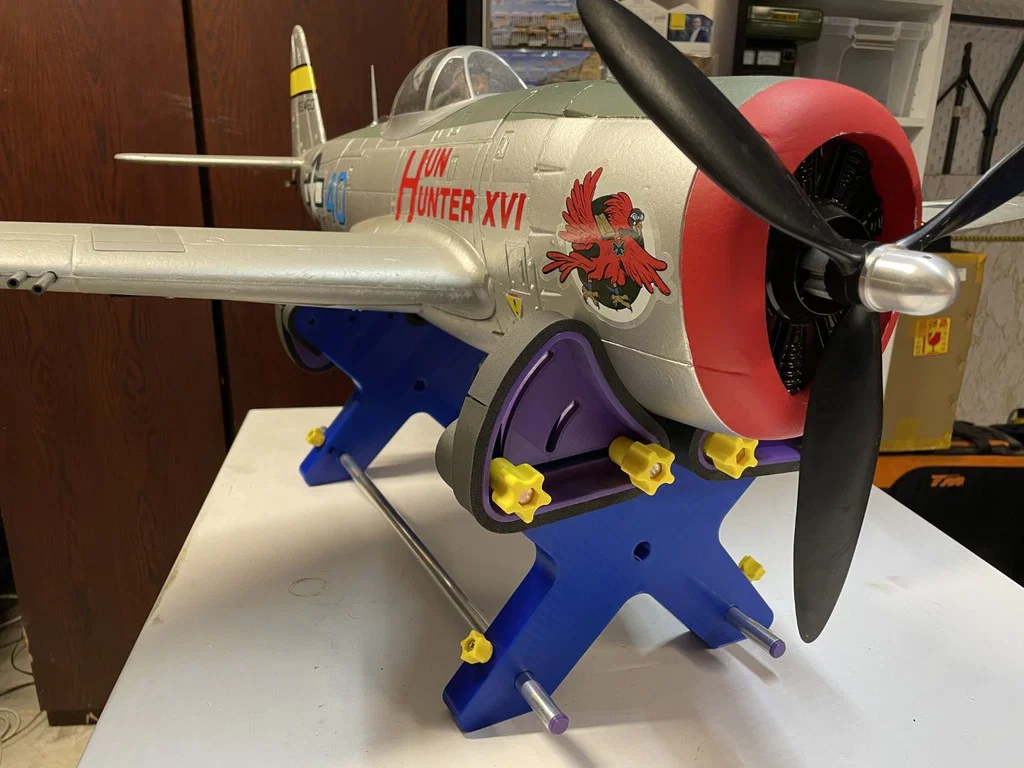

Mình thiết kế cái stand này để kê/giữ các mẫu RC như máy bay và thuyền. Mình chủ yếu có máy bay cỡ park (sải cánh 600–1500mm), glider (< 3m sải cánh) và vài chiếc thuyền nhỏ, nên cái stand này được thiết kế để phù hợp với những loại đó.

Stand này hướng tới việc tạo một bệ đỡ chắc chắn, có nhiều điểm chỉnh để giữ mẫu thật an toàn trong lúc bạn thao tác/sửa chữa. Nếu bạn đang tìm một stand trưng bày gọn đẹp, hoặc một cái stand nhẹ để mang ra bãi bay, thì cái này chắc không phải lựa chọn phù hợp.

Mình có tham khảo vài thiết kế bán sẵn và tự chế trên mạng, nhưng không cái nào thật sự hợp với dải mẫu mình muốn dùng, nên mình quyết định tự thiết kế. Thật ra mình có thể làm nhanh một cái đơn giản bằng tấm plywood và máy cưa lọng, nhưng mình có máy in 3D và cũng thích “over-engineering” mọi thứ, nên thành ra như vầy.

Printing

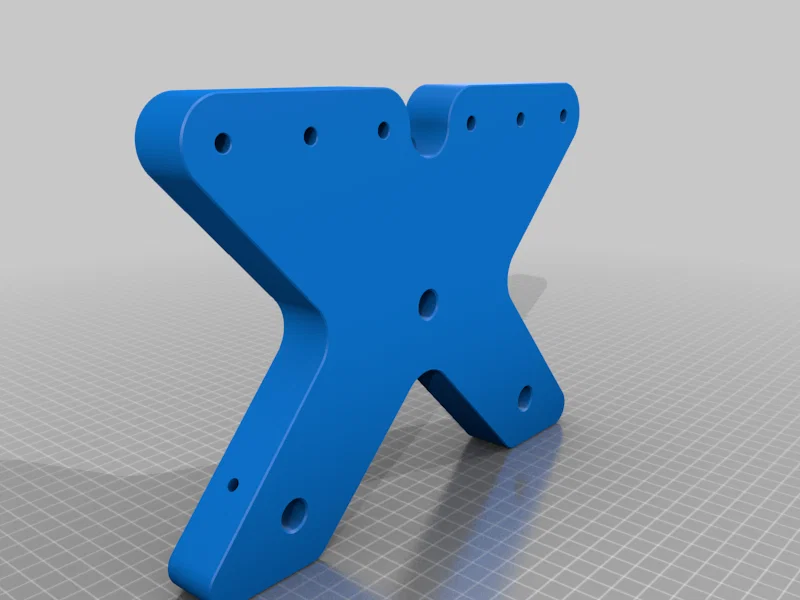

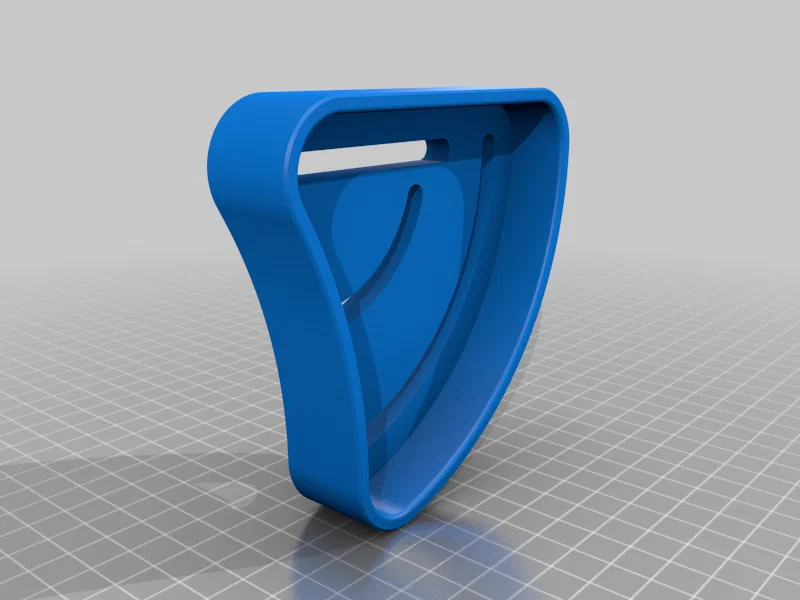

Phần main frame của stand có kích thước 240x180mm nên đa số máy in cỡ trung đều in vừa, nhưng với một số máy như Ender 3 thì sẽ quá lớn để in 1 miếng. Tất cả chi tiết đều được thiết kế để in không cần support.

Đây là các thông số mình dùng cho bản của mình
Material:PLA
Layer Height:0.2mm
Frame & Arms:4 perimeters, 10% infill
Knobs and other small parts:4 perimeters 100% infill

Số lượng mỗi chi tiết cần để ráp đủ 1 bộ stand:

• 2 x Main frame

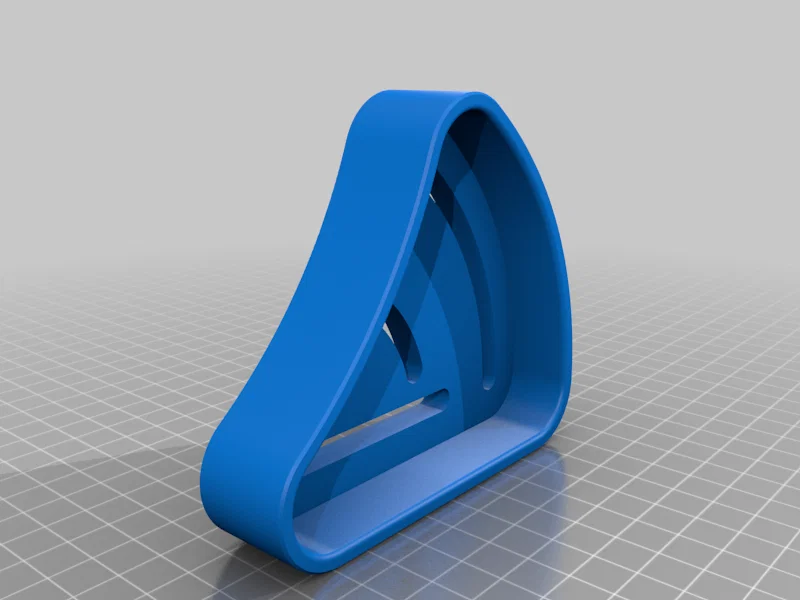

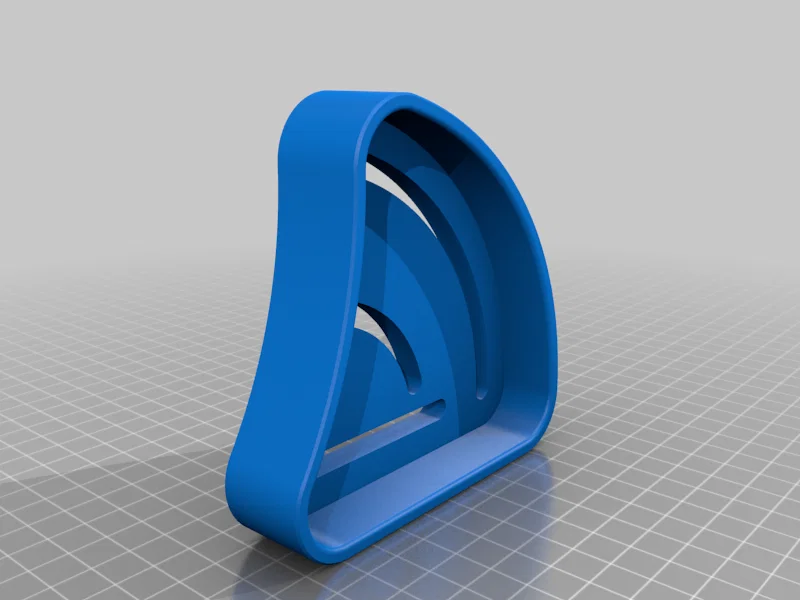

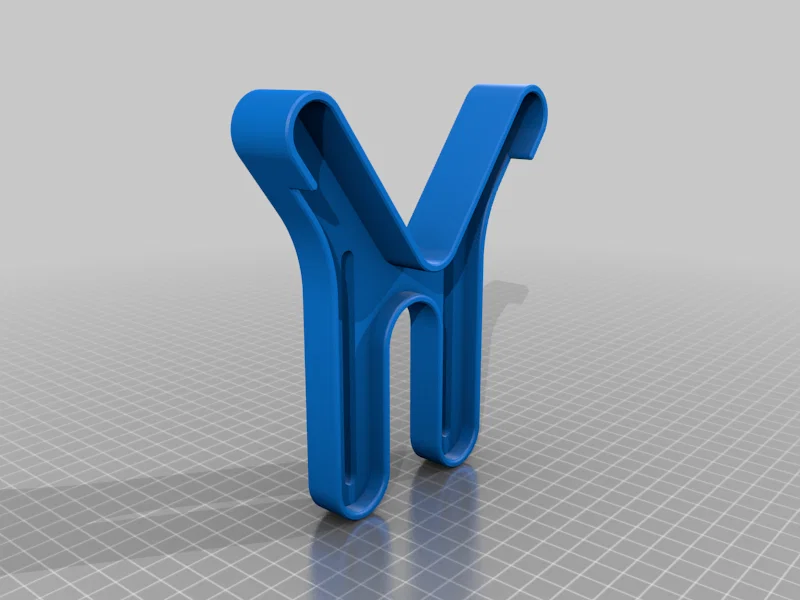

• 2 x Arm Left

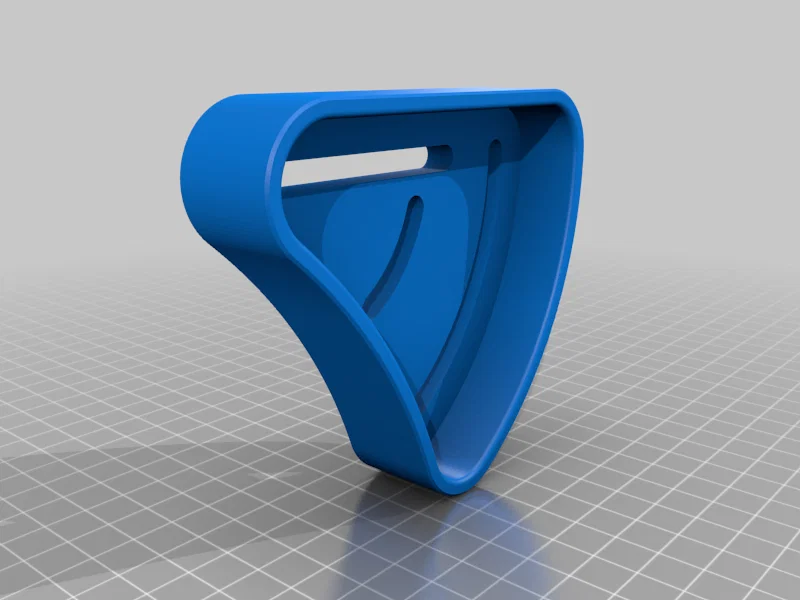

• 2 x Arm Right

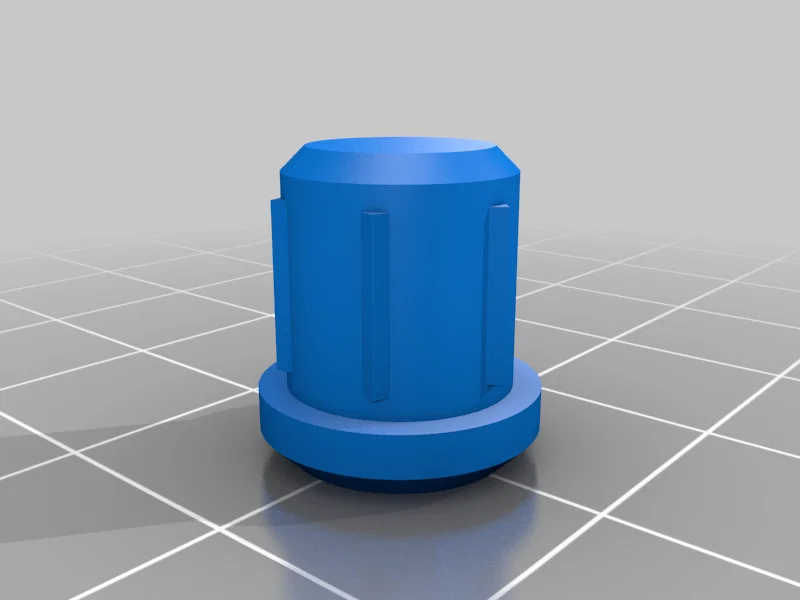

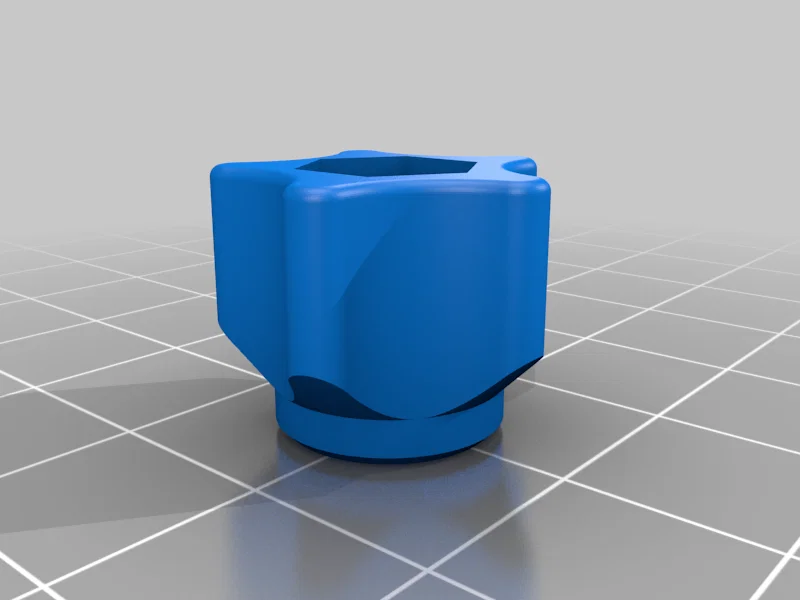

• 8 x Arm Adjustment Knob

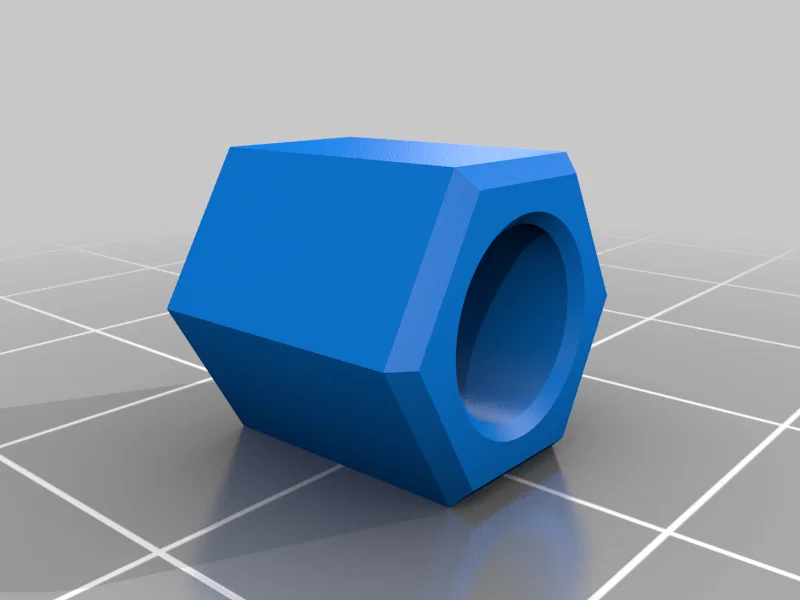

• 12 x Arm Nut Retainer

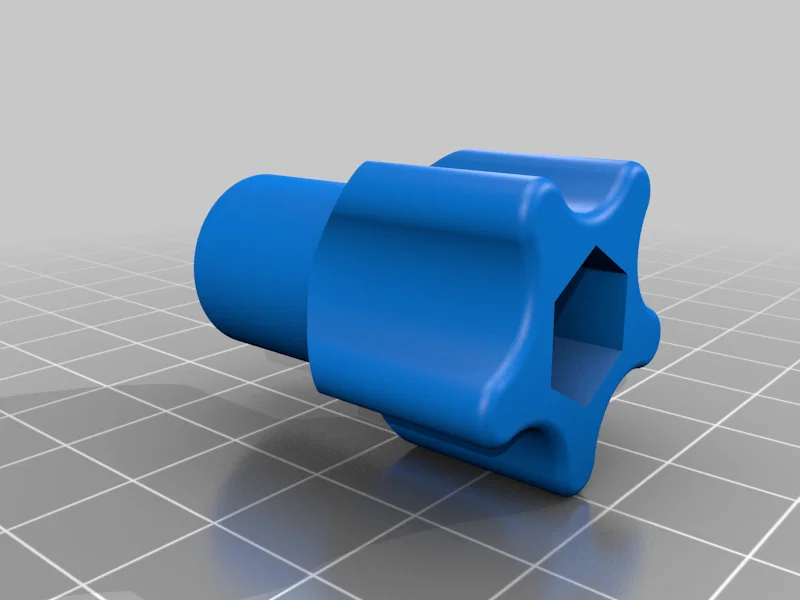

• 4 x Rod Locking Knob

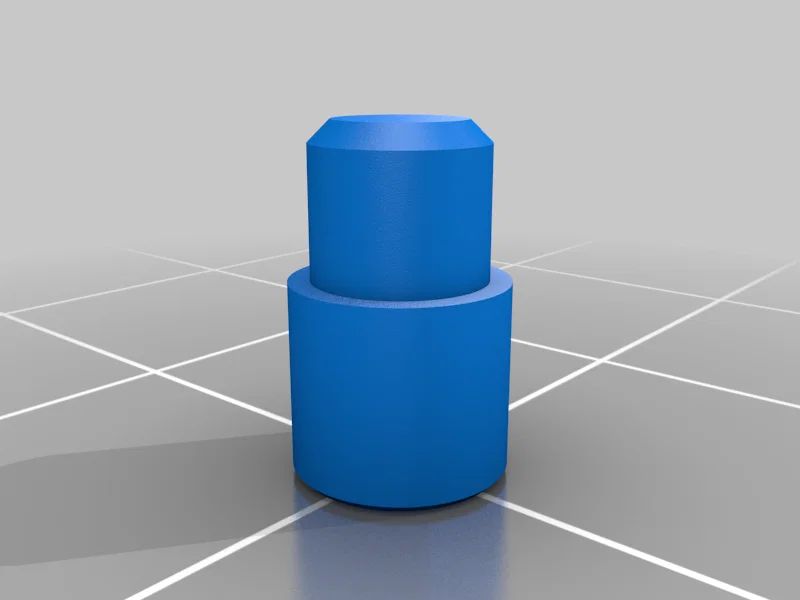

• 4 x Rod Locking Pin

• 4 x Rod End Cap (Optional)

  Hardware List

  Stand được thiết kế dựa trên các món đồ phổ biến mà mình có thể mua ở cửa hàng vật tư gần nhà. Thường thì bạn sẽ tìm được ở nhiều nơi trên thế giới, nhưng mình có kèm link Aliexpress phòng trường hợp chỗ bạn không kiếm đủ đồ cần thiết.

  ### Gioăng mút chặn thời tiết (foam weather seal) bản rộng 25 mm

  Cần khoảng 2m để dán phủ phần trên của stand và hai tay đỡ. Mình chọn loại mút dày 6.4 mm, mật độ nhẹ vì đệm tốt và bám mẫu khá ổn.
  https://www.bunnings.com.au/moroday-6-4-x-25mm-x-3m-garage-weatherseal_p4114621
  https://www.aliexpress.com/item/32960650171.html

  ### 2 x Ống nhôm hoặc carbon fibre, đường kính ngoài 12mm

  Bạn có thể chọn chiều dài theo nhu cầu. Phần end cap được thiết kế cho ống có đường kính trong 10mm, nhưng bạn có thể dùng bất kỳ ống nào OD 12mm mà bạn muốn.
  https://www.bunnings.com.au/metal-mate-rcr-12-x-1mm-1m-aluminium-round-tube_p1067750
  https://www.aliexpress.com/item/32822916583.html

  ### 8 x Bu lông M6 x 50mm

  https://www.bunnings.com.au/pinnacle-6-x-50mm-yellow-zinc-hi-tensile-hex-bolt-and-nut-6-pack_p0054193
  https://www.aliexpress.com/item/1005001326296913.html

  ### 12 x Tán (ê-cu) M6

  https://www.aliexpress.com/item/32977174437.html

  ### 4 x Bu lông M5 x 20mm

  https://www.bunnings.com.au/pinnacle-m5-x-20mm-yellow-zinc-hi-tensile-hex-bolt-and-nut-10-pack_p2320056
  https://www.aliexpress.com/item/32969220135.html

  ### 4 x Tán (ê-cu) M5

  https://www.aliexpress.com/item/32977174437.html

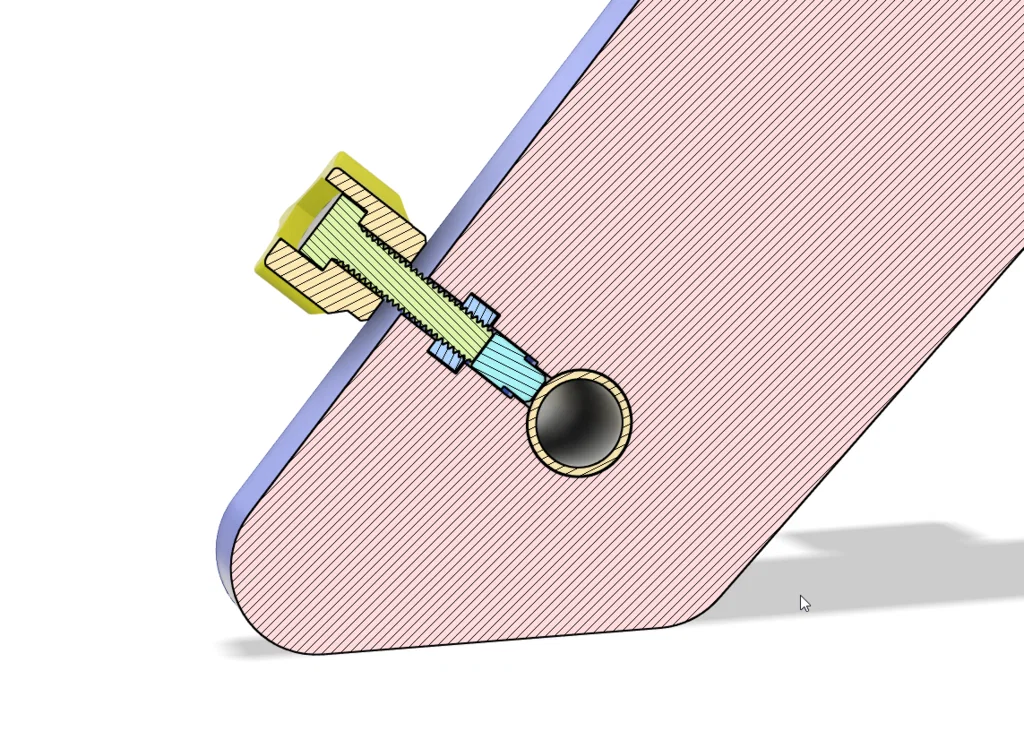

  Nếu bạn không muốn dùng các adjustment knobs để canh vị trí tay đỡ, bạn cũng có thể dùng vít M6 x 25mm kèm washer là được. Tương tự với rod locking knobs, dùng vít M5 x 15mm vẫn ổn, hoặc thậm chí dùng grub screw nếu bạn không cần chỉnh thường xuyên.

  Print Settings

Printer Brand:

Prusa

Printer:

i3 MK2S

Rafts:

No

Supports:

No

Resolution:

200

Infill:

10

Filament: Generic PLA

Category: R/C Vehicles
