Calibration (Hiệu chuẩn kích thước bản in)

Mình muốn gửi lời cảm ơn @SteveHanov - đây là ý tưởng cực hay của anh ấy để calibrate bản in, mình chỉ chỉnh lại một chút thôi....
Mình đã sửa một phép tính bị sai và điều chỉnh mẫu calibration để dùng với mũi khoan 5mm - chính xác hơn so với dùng đầu vít.

*************************************************************************************************************************

Dùng model này để làm gì?
Đây là model để calibrate bản in theo từng loại filament cụ thể (chính xác hơn là calibrate slicer settings) - không phải calibrate máy in.

Nói cách khác, nếu bạn cần một bản in functional mà độ chính xác kích thước so với model là quan trọng, thì bài calibration này dành cho bạn.

Bài calibration này giúp bạn tính được:
- giá trị shrinkage của filament,
- x-y correction,
- hole correction.

Cá nhân mình dùng Orcaslicer vì trong đó có đủ cả 3 giá trị này trong phần parameters.
Shrinkage nằm trong parameters của filament.
X-y correction và hole correction nằm trong print parameters.

-----------------------------------------------------------------------------------------------------------

Trên model, dấu -4 và +4 là các giá trị của hai lỗ biên (cực trị):
-4 nghĩa là 4.6 mm (tức -0.4 mm so với đường kính lỗ tham chiếu)
+4 nghĩa là 5.4 mm (tức +0.4 mm so với đường kính lỗ tham chiếu)

Vậy nên:
- nếu khi đo, mũi khoan lọt vào các lỗ theo hướng +4 thì các giá trị sẽ bị trừ đi.
- nếu khi đo, mũi khoan lọt vào các lỗ theo hướng -4 thì các giá trị sẽ được cộng vào.

----------------------------------------------------------------------------------------------------------

Cách hoạt động:

1. In model.

2. Mở link tính toán cho model này.

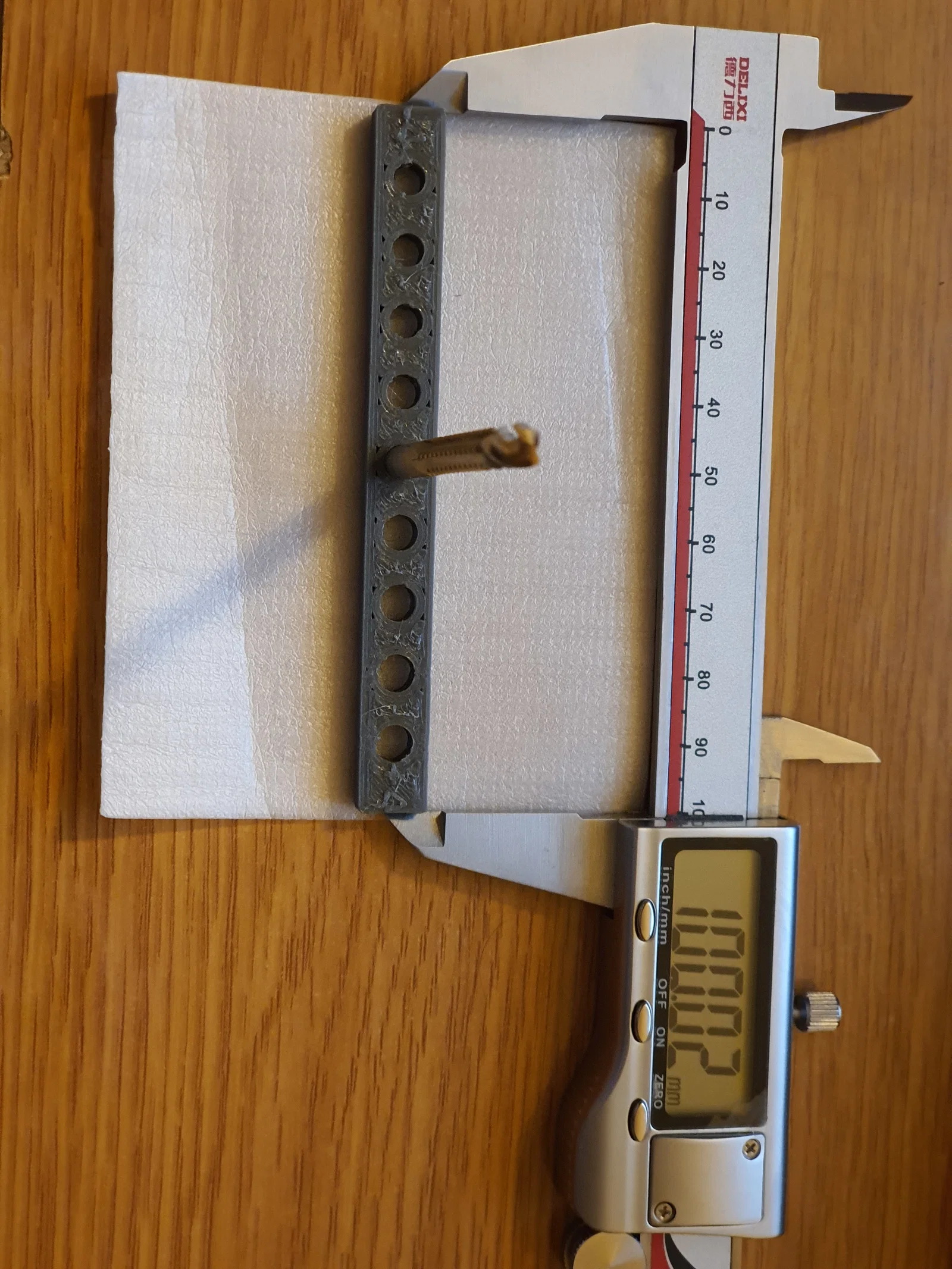

3. Đo cạnh dài rồi nhập kết quả vào ô tính toán: ‘99.32’.

4. Đo cạnh ngắn rồi nhập kết quả vào ô tính toán: ‘9.88’.

5. Dùng mũi khoan 5mm thử lỗ nhỏ nhất mà nó có thể lọt vào.

     Lỗ ở giữa là lỗ tham chiếu và được xem là lỗ 0.

Example1                                                                ===
     Ví dụ, nếu bạn đặt mũi khoan 5mm vào lỗ cao hơn lỗ trung tâm 3 lỗ (theo hướng +4), hãy nhập giá trị 4.7 ở điểm tính “4.9”.
     Các lỗ lệch nhau 0.1 mm, nên lỗ tham chiếu sẽ là 4.7 mm vì bạn chỉ đưa mũi khoan vào tới lỗ thứ 3.

     Drill+0.3mm=5mm
     Drill=5-0.3=4.7

Example2                                                                ===
     Ví dụ, nếu bạn đưa mũi khoan vào lỗ cao hơn lỗ tham chiếu 1 lỗ, thì bạn nên nhập
4.9 vào vị trí ‘4.9’.

     Drill+0.1mm=5mm
     Drill=5-0.1=4.9

Example3                                                                ===

     Ví dụ, nếu mũi khoan đã lọt vào lỗ thứ hai, nhưng theo hướng -4 tính từ lỗ trung tâm, thì cần nhập 5.2 vào phần tính toán thay vì “4.9”.

     Drill-0.2mm=5mm
     Drill=5+0.2=5.2

6. Sau khi đã nhập các giá trị đo:
     1) Bật “Compute”.
     2) Sau đó chọn “Approximate form”.

Lúc này bạn sẽ nhận được kết quả ở dạng có thể nhập thẳng vào Orcaslicer.

7. Sau khi đo và tính toán xong, lần lượt nhập các giá trị a, b, c vào Orcaslicer như sau:

- shrinkage của filament - lấy giá trị ‘a’ trong kết quả tính toán nhân 100.
Ví dụ nếu a≈0.993778 thì shrinkage sẽ là: 99,3778 %

- x-y correction - giá trị ‘b’ trong kết quả tính toán.
- hole correction - giá trị ‘c’ trong kết quả tính toán.

Trong các slicer khác, những tham số này có thể được gọi khác đi và không phải slicer nào cũng có hole correction.

8. Sau khi đã nhập các tham số trên vào Orcaslicer cho filament của mình, bạn có thể in lại model calibration.
Một model được calibrate tốt sẽ đạt 100x10x5mm và mũi khoan 5mm sẽ vừa khít trong lỗ trung tâm.

**************************************************************************************************************************

KẾT LUẬN

💚💚💚Nếu bạn thấy project hay thì nhớ like giúp mình nha.💚💚💚

Đăng các bản in của bạn và cho mình biết kết quả với nha.

Nếu ai có góp ý gì thì mình rất sẵn lòng nghe để cải thiện model.

☕☕☕

Project của mình có làm bạn vui, tiết kiệm thời gian hoặc giải quyết được vấn đề không? Chia sẻ với mình để mình vui ké - mời mình ko-fi.

☕☕☕

**************************************************************************************************************************

Cập nhật 03.09.2024

Mình đã thêm lời cảm ơn tới @SteveHanov vì ý tưởng quá hay.

Cập nhật 01.07.2024

Mình đã thêm ảnh chụp màn hình từ Orcaslicer.

Cập nhật 14.06.2024

Cảm ơn @Scheini79_179887 đã nhắc mình về project này.
Mình đã thêm các hình minh hoạ vào phần mô tả calibration.

Cập nhật 07.06.2024

Mình đã thêm mô tả đầy đủ về calibration và link tới công thức tính cho model của mình.

Cập nhật 13.02.2024

Mình đã thêm phiên bản v3 của model.

Mình đã thêm một model đầy đủ không có lỗ bên cạnh model có lỗ.


Khi calibrate nhiều filament khác nhau, mình nhận thấy các lỗ làm ảnh hưởng tới việc đo chính xác cạnh ngắn của model.

Theo mình thì tối ưu nhất là đo kích thước ngoài trên model đặc (solid), còn đo lỗ thì trên model có lỗ.

Cách này giúp xác định chính xác hơn shrinkage, kích thước xy bên ngoài và kích thước lỗ.

Cập nhật 26.01.2024

Ở phiên bản 2, mình bo tròn tất cả cạnh để loại bỏ khả năng bị elephant’s foot khi đo.
