Jig khoan & taro cho v-slot extrusion 2020, 2040 và 4040

Đây là một cái jig để khoan lỗ cho các mối ghép blind joint trên v-slot extrusion, đồng thời dùng để taro (tap) phần đầu của extrusion. Mình hay dùng nó khi khoan và taro lỗ cho các dự án build máy in 3D.

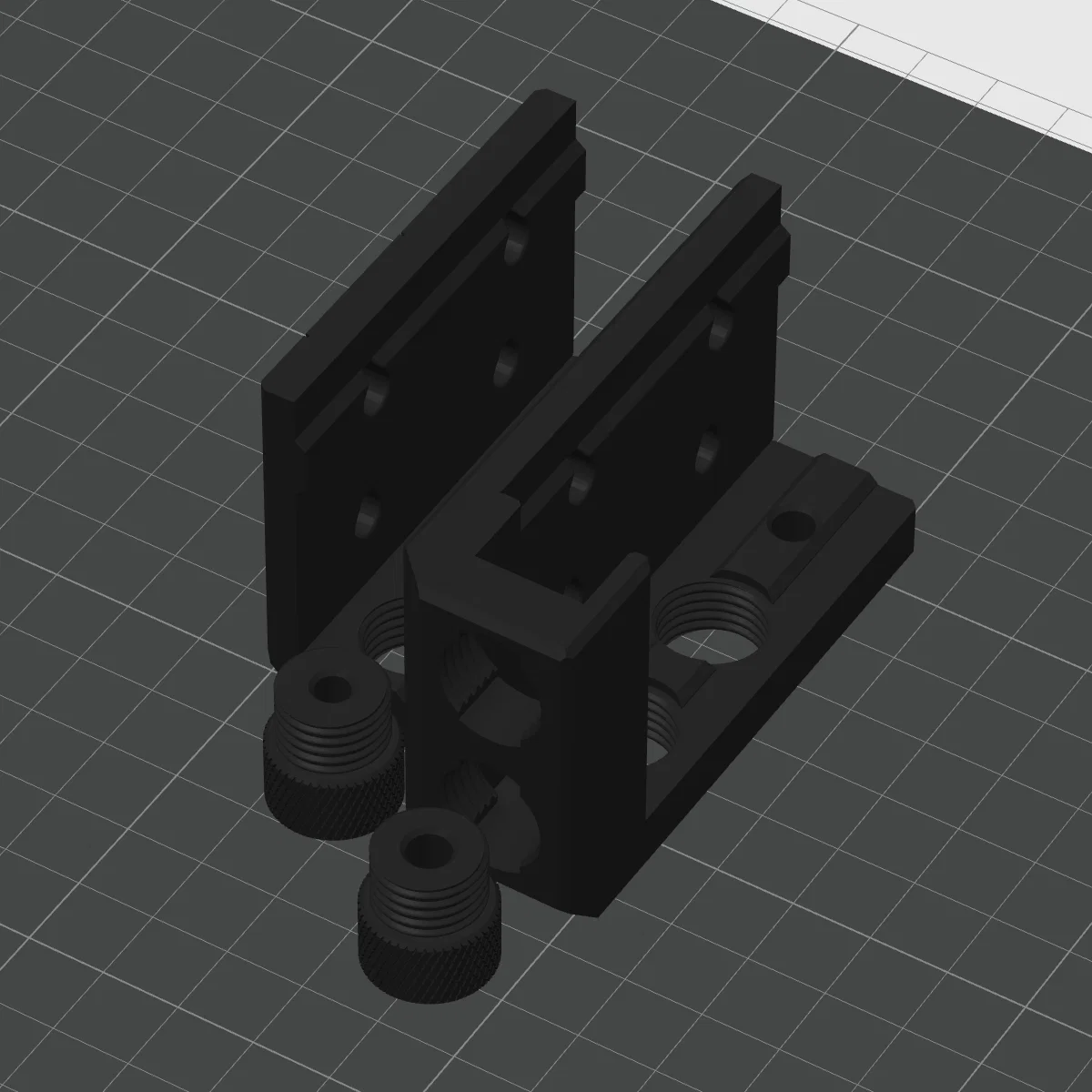

Có 2 mẫu jig.

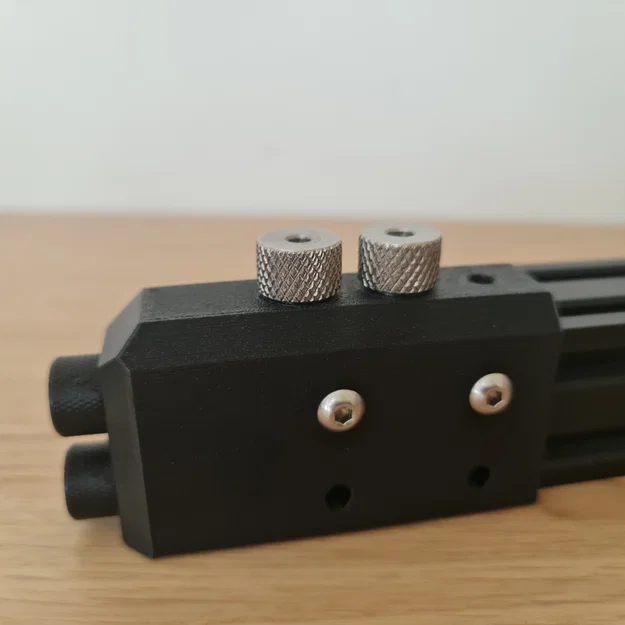

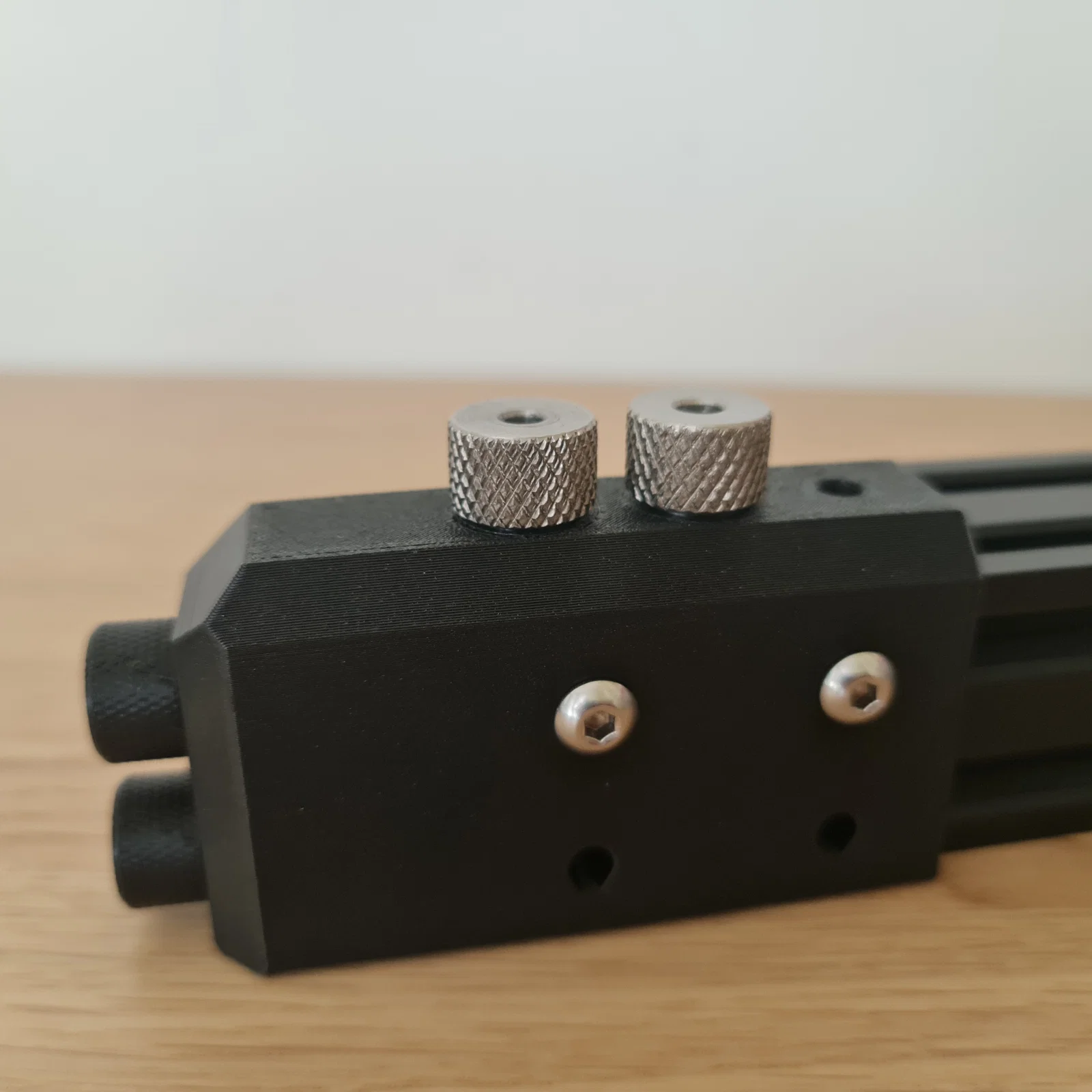

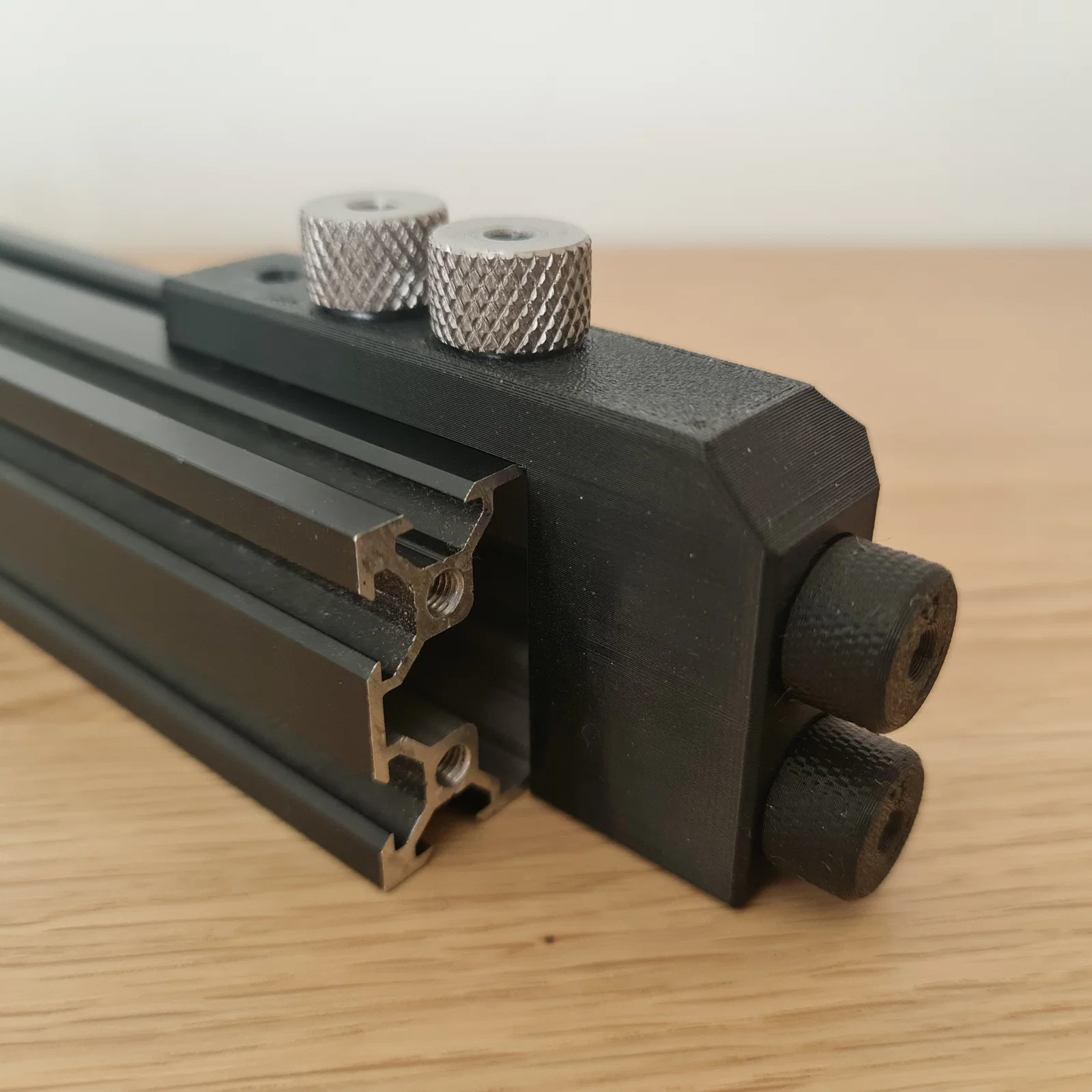

1. drill_tap_jig - Dùng để taro lỗ cho bu lông M5 ở phần đầu của extrusion. Các lỗ dẫn khoan (drill guides) được đặt cố định ở vị trí cách đầu extrusion 10mm và 30mm.

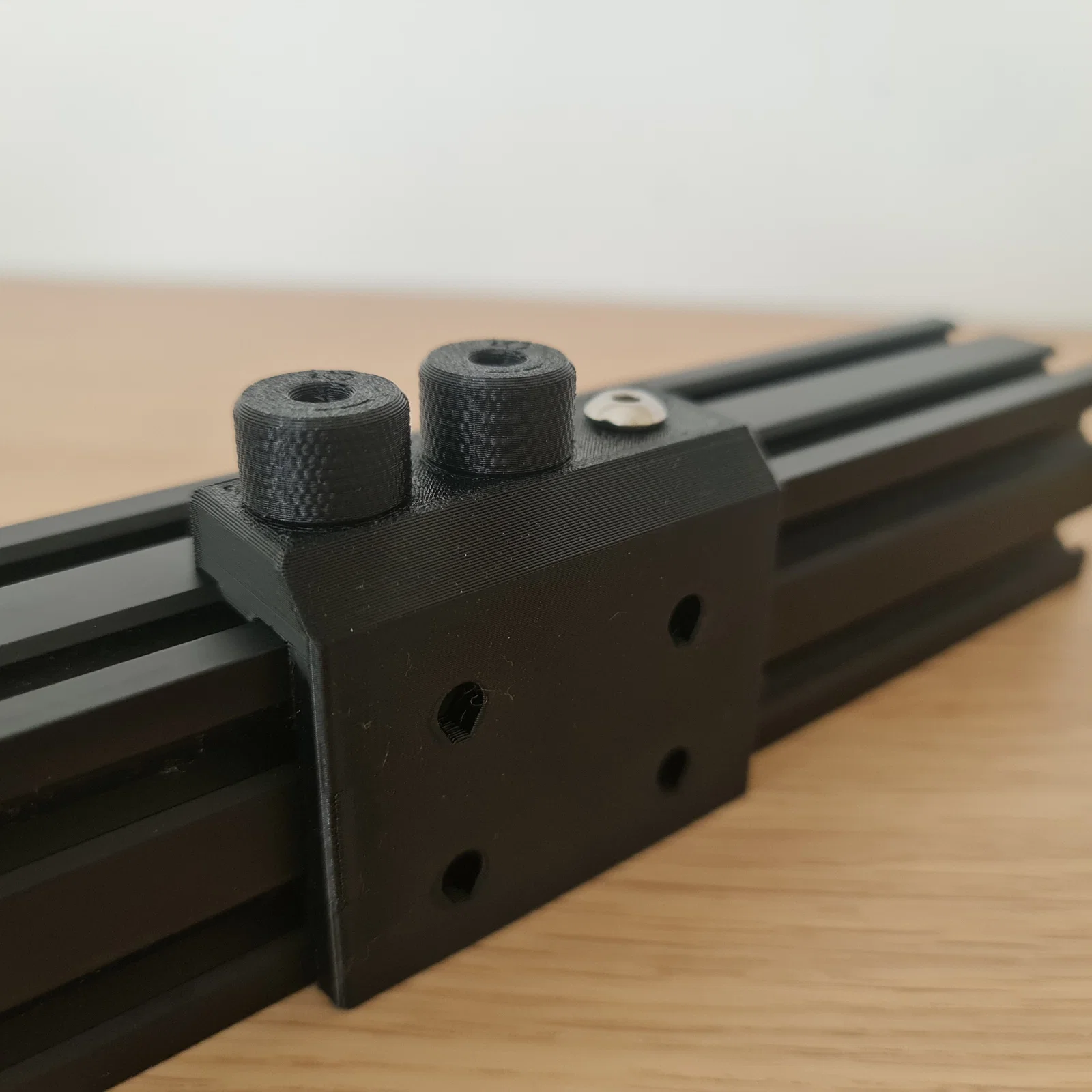

2. drill_jig - Jig này có thể trượt tới vị trí bạn muốn khoan lỗ. 2 lỗ cách nhau 20mm. Hai bên jig có vạch để canh đo vị trí trước khi siết cố định và khoan.

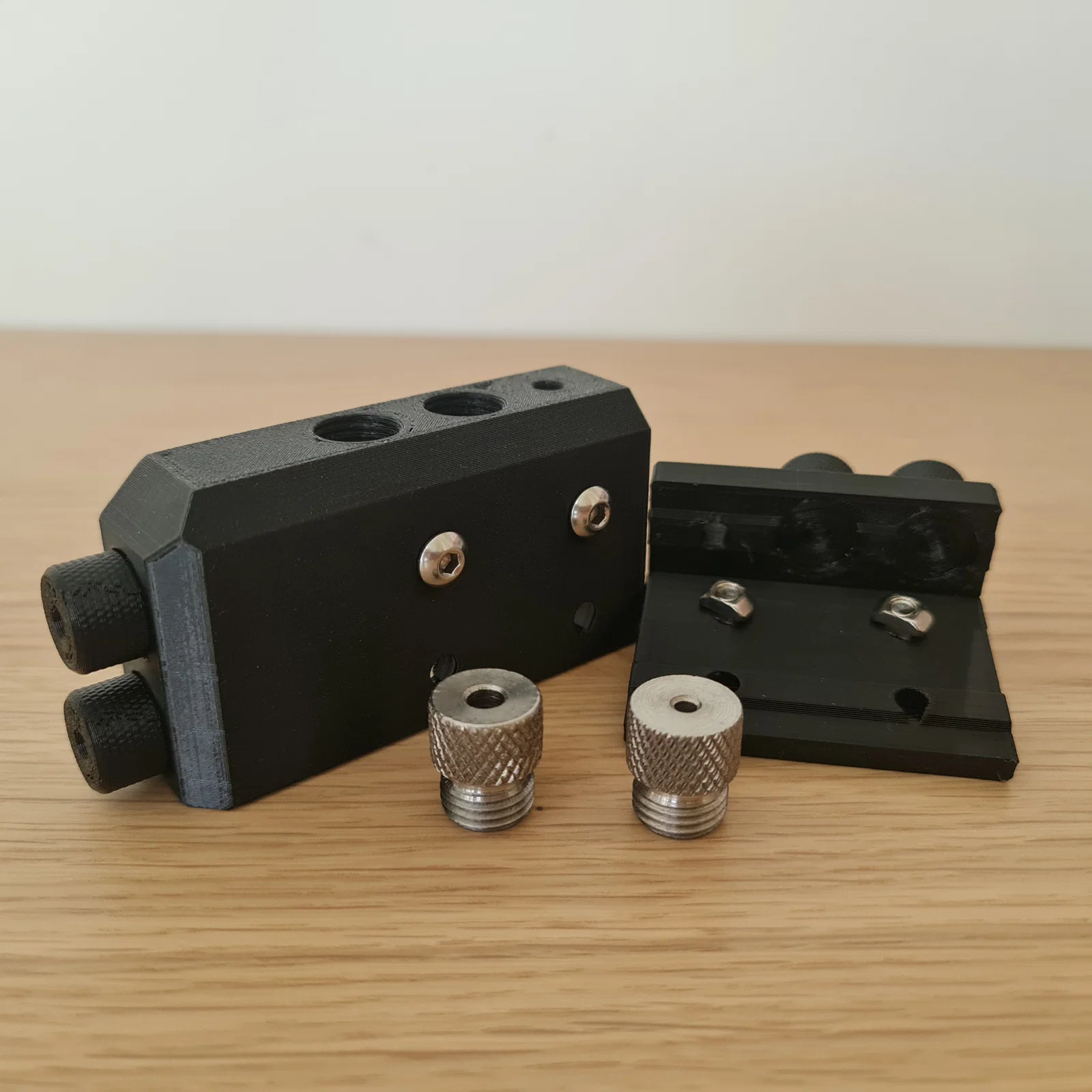

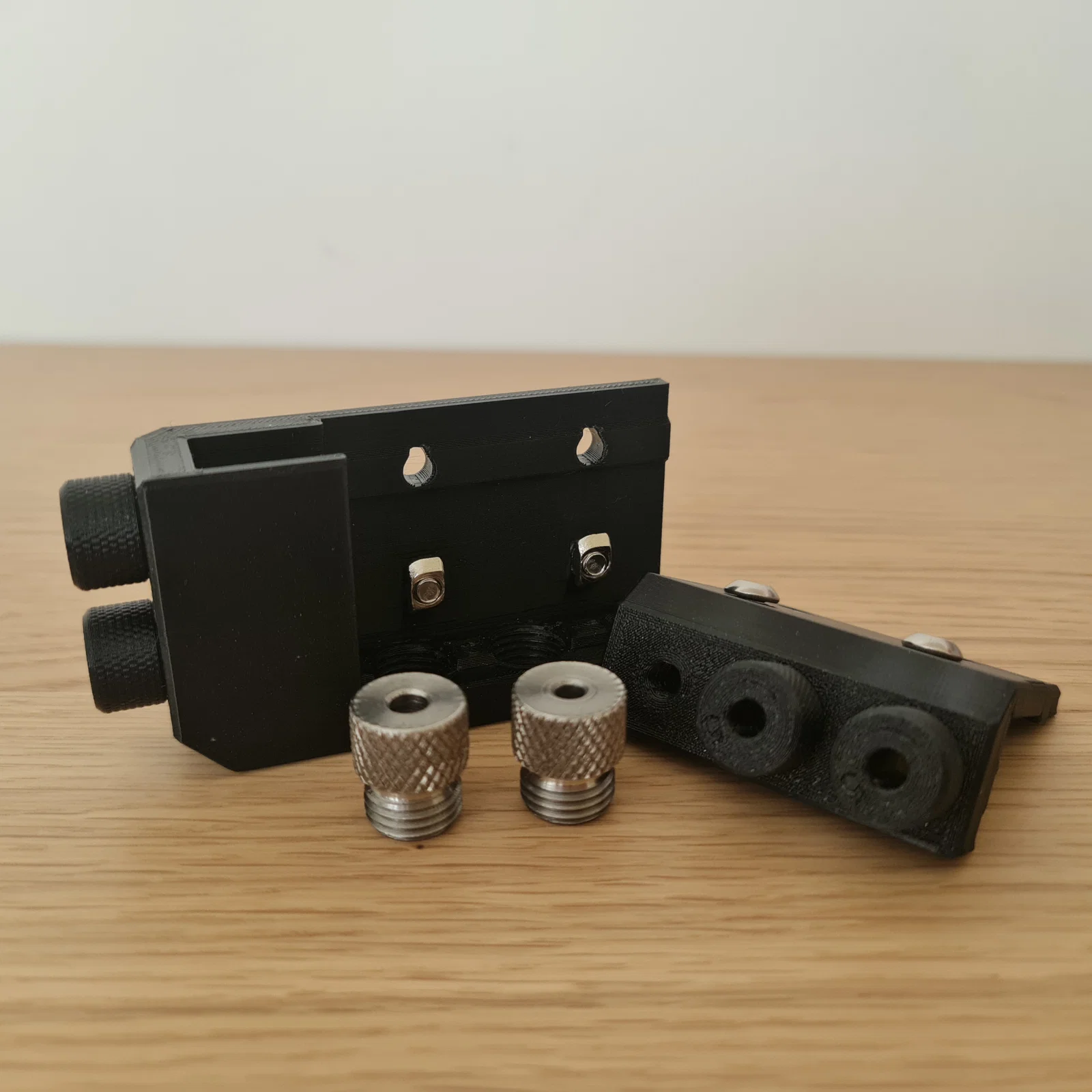

Mình có cung cấp 2 cỡ guide in được để in: size M4 và M5. Nếu bạn cần size khác thì nhắn mình. Các jig cũng tương thích với drill guide thương mại (xem hình) dùng ren M14x1.5mm.

Bạn sẽ cần vài con ốc M5 và T-nut để cố định jig lên extrusion. Dùng các lỗ bên hông hoặc lỗ phía trên để siết giữ guide đúng vị trí.

Mình chỉ mới dùng các jig này với loại v-slot có lỗ 4.2mm ở đầu. Đây cơ bản là loại hay gặp trên dòng máy Creality. Mình dùng nó cho dự án chuyển Ender 3 Pro sang Ender 3 NG.
