Recreator Mk6 full size (vừa PSU Ender 3/3 Pro) - bản mod

Remix từ The Recreator 3D: MK6 DIY BOM - Biến chai nhựa PET1 thành sợi in 3D Tác giả JRT3D

Tác giả BLISSASTUDIOS

Lượt tải
100
Lượt thích
24
Lượt coi
942

File 14 22,3 MB

  • SCREEN_COVER_MONOPRICE_MAKER_SELECT_V2_1776518018.stpSTP · 478,5 KB
  • Mk6_full_size_front_1.3_1776518019.stpSTP · 1,1 MB
  • Mk6_full_size_bottom_1.3_1776518021.stpSTP · 238,9 KB
  • Mk6_full_size_back_1.3_1776518022.stpSTP · 1,6 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

What is it?

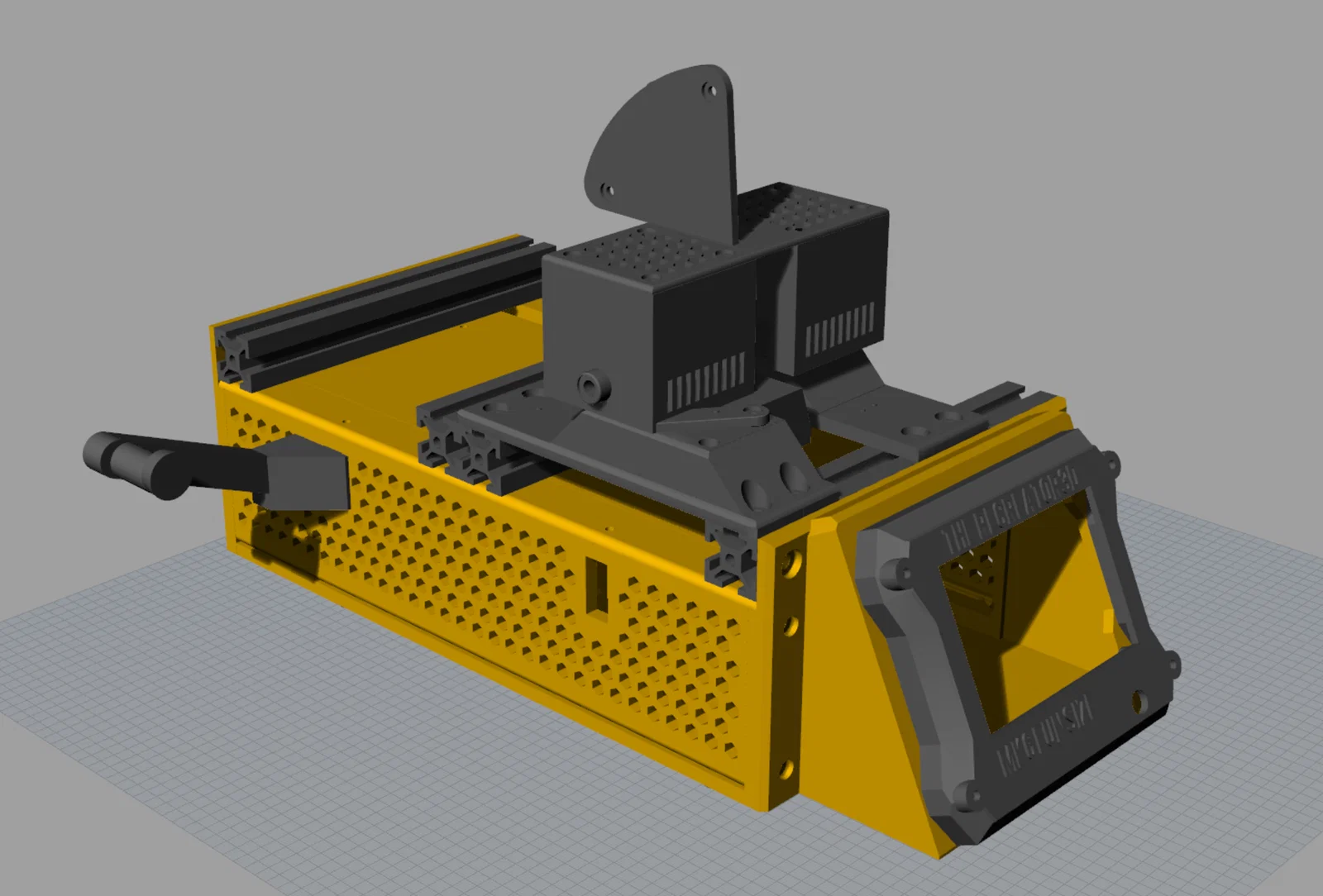

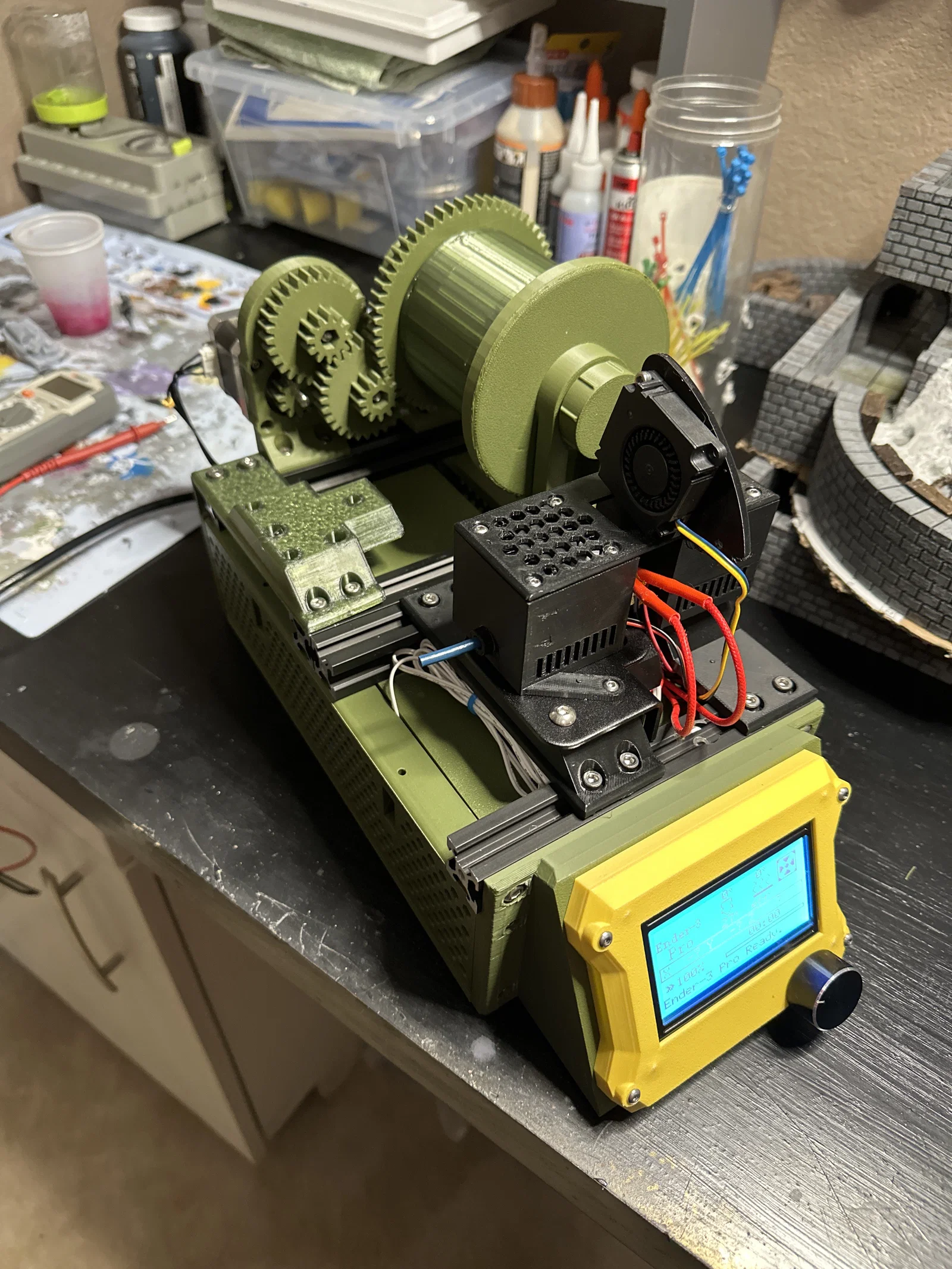

Đây là một bản mod của Recreator 3D Mk6 fun size để có thể gắn vừa PSU zin của Ender 3. Mình đã tăng chiều dài các miếng vách hông, phần top và bottom để đủ chỗ cho PSU stock của Ender 3 hoặc có thể là các máy tương đương.

Why'd I make it?

Ban đầu, mình chỉ muốn tận dụng thêm mấy linh kiện mình tháo ra từ một con Ender 3 Pro “donor” (máy hiến tạng) mà mình lấy về để làm filament splicer. Nhưng sau khi mình post lên discord của recreator3d để xem mọi người góp ý, có vài anh em đề xuất là nếu kiếm được main board phù hợp cho dự án thì có thể dùng nó để gắn cả bộ Mk6 recreator pull-trusion và meld filament splicer lên cùng một máy.

What do I need to print it?

Hiện tại bạn sẽ cần một máy in có kích thước bed tối thiểu 252X252mm, vì PSU của Ender 3 khá dài và chiếm trọn một chiều trên Bambulab P1S của mình. Cái này hơi “căng” với đa số vì bed vậy là lớn quá. Mình biết, và mình dự định sẽ tìm cách thu nhỏ lại để bed 240X240 có thể in được. Cứ theo dõi nha. Hiện mình test bằng PLA, và mình nghĩ mấy chi tiết này không đòi hỏi vật liệu gì quá đặc biệt.

What hardware do I need?

Phần hardware bạn cần sẽ giống y như khi bạn build recreator Mk6 và cái Meld “top hat”. Danh sách bill of materials đầy đủ cho Mk6 và Meld có trên các trang printables tương ứng, ở mục download tại đây và đây.

Where can I get the rest of the parts I need, some parts are missing!?

Đúng rồi, ở đây chỉ có những chi tiết đã được chỉnh sửa thôi. Bạn cần tải phần file còn lại từ trang recreator3d Mk6; mình tạo listing này như một bản remix nên chỉ up các phần mod.

Changelog

V1.0.1 - Thêm rãnh (notch) cho spool holder ở mặt trước và sau của panel bên trái.

V1.1 - Chỉnh các chi tiết để in vừa trên print bed 240 X 240mm

V1.1.2 - Sửa kích thước lỗ sai ở phần base cho PSU, và thêm lỗ cho các side panel đúng vị trí.

V1.3 - Sửa rất nhiều vấn đề, và tăng tổng chiều dài thành phẩm để có thể gắn đồng thời cả meld và mk 6. Thêm các miếng front và back đã chỉnh để giữ chiều dài chi tiết dưới 256. Thêm các trụ bắt (mounting posts) cho board Melzi v2. Panel trái và phải được làm mỏng hơn chút để vừa bề ngang PSU Ender 3 Pro cho đúng. Kích thước base và top được tăng lại về ~250mm vì các chi tiết pulltrusion mk 6 bản gốc không vừa đặt cạnh meld khi dùng size nhỏ hơn. Giảm độ dày side panel xuống 18mm để phẳng (flush) hơn với cửa mở của cụm gá LCD. Thêm lỗ còn thiếu cho vít bắt đầu nối (connector) của bộ nguồn.

How do I get involved with the project?

Mình chỉ làm một bản mod “xịn xò” cho anh em thôi; ghé trang printables, website và discord của Recreator3d để xem thêm thông tin nhé!
